Diferența dintre cele trei tipuri de supape de 5/3Electrovalve
La comanda 5/3electrovalve, în afară de controlul electric simplu și dublu, există trei configurații: C (dublu-solenoid 5/3 căi centru închis), E (dublu-solenoid 5/3 căi de evacuare centru) și P (dublu-solenoid 5/3 căi de presiune centru).
| 5/3 drumelectrovalvasimbol | Cod de comandă |
|
|
 |

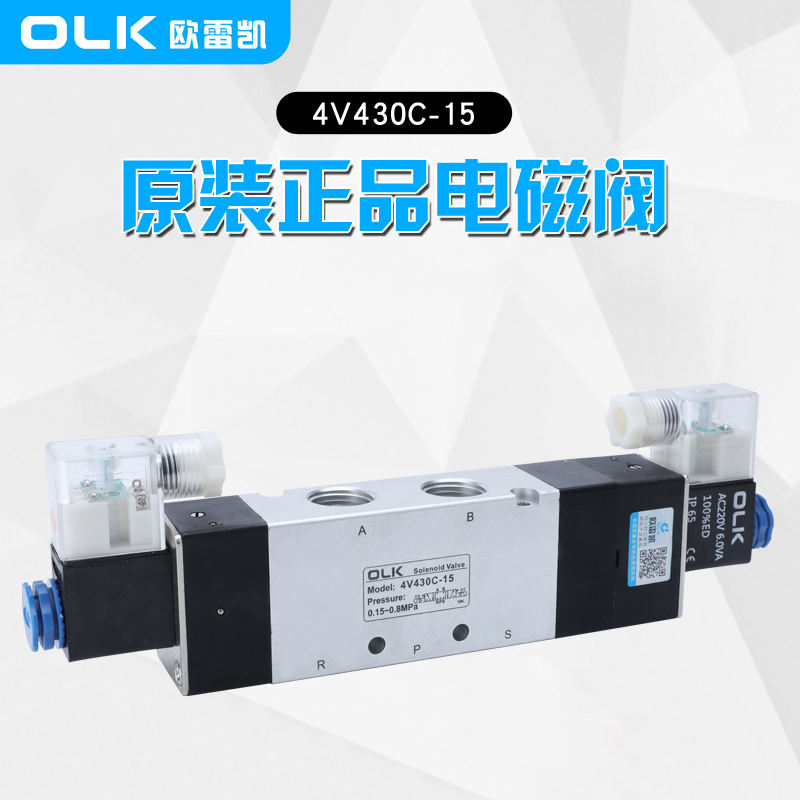

4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15 |
Dublu solenoid 5/3 căi centru închis |
Supapă 5/3 în poziție normal închis. |
 |
4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15 |
Centru de evacuare cu solenoid dublu în 5/3 căi |
Supapă 5/3 în poziție normal deschisă. |
 |
4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15 |
Centru de presiune cu solenoid dublu 5/3 căi |
Supapă 5/3 în poziţia de evacuare. |
Presiune la portul P (presiunea de alimentare):
Aceasta se referă la presiunea la portul de intrare al supapei solenoid (de obicei etichetat ca P). Această presiune este forța motrice pentru controlul fluxului de fluid atunci când supapa se deschide sau se închide.
În configurația centrului de presiune, presiunea la orificiul de intrare (P) este mai mare decât la alte orificii (cum ar fi A sau B), iar sistemul de control direcționează această presiune către canalul corespunzător.
Evacuare în poziție medie:
Aceasta descrie stareaelectrovalvacând se află în poziţia de mijloc. Pentru electrovalvele cu trei poziții, când bobina este în poziția de mijloc, toate porturile (cum ar fi P, A și B) pot fi interconectate sau anumite porturi pot forma o cale de scurgere.
Într-o configurație tipică de evacuare în poziție medie, presiunea din porturile A sau B poate reveni la portul de evacuare (de obicei etichetat R sau T), eliberând presiunea. Acest design este utilizat în unele aplicații pentru a preveni acumularea excesivă de presiune în sistem atunci când nu este prezent niciun semnal de control.
Centru închis:
În configurația cu centru închis, toate porturile electrovanei sunt sigilate atunci când se află în poziția de mijloc, ceea ce înseamnă că niciun fluid nu poate curge prin niciun port.
Acest design este utilizat de obicei în situațiile în care este necesar să se mențină presiunea sau să se prevină fluxul de fluid nedorit atunci când sistemul este în poziția de mijloc.
Rezumat:
Centru de presiune: se referă la presiunea aplicată laelectrovalveleadmisie.
Centru de evacuare: Descrie o stare în care lichidul poate fi evacuat de la unul sau mai multe orificii în poziția de mijloc.
Centru închis: Descrie o stare în care toate porturile sunt sigilate, împiedicând curgerea fluidului în poziția de mijloc.
Avantajele unei electrovalve 5/3 comparativ cu o electrovalve 5/2:
Opțiuni multiple de poziție de mijloc:
O supapă solenoidală 5/3 are trei poziții de lucru, cu poziția din mijloc configurabilă în diferite stări (cum ar fi presiune, evacuare sau închis).
Această flexibilitate permite menținerea presiunii, evacuarea presiunii sau etanșarea completă a sistemului atunci când supapa este dezactivată sau într-o situație de urgență, oferind mai multe opțiuni de control pentru diverse aplicații.
Siguranță și control îmbunătățite:
Electrovalva 5/3 poate alege să mențină presiunea sau presiunea de evacuare în poziția de mijloc, oferind protecție în aplicațiile critice pentru siguranță împotriva acțiunilor neintenționate. De exemplu, în cazul unei căderi de curent sau al pierderii semnalului de control, selectarea unei poziții de mijloc adecvată poate proteja echipamentul și personalul.
O electrovalvă 5/2, atunci când pierde semnalul, poate reveni doar la poziția inițială și nu poate oferi o protecție similară.
Prevenirea impactului cilindrului:
Poziția de mijloc a unei electrovalve 5/3 poate fi folosită pentru a atenua impactul asupra cilindrului la schimbarea direcției. De exemplu, selectarea unei poziții de mijloc de tip evacuare poate permite eliberarea parțială a presiunii la schimbarea direcției, evitând impactul din cauza opririi sau pornirii bruște, prelungind astfel durata de viață a echipamentului.
A 5/2electrovalvanu are această caracteristică, deoarece poate comuta rapid doar între două direcții, ceea ce poate provoca impact și uzură asupra echipamentului în unele cazuri.
Concluzie:
Electrovalva 5/3 oferă avantaje semnificative în flexibilitate, siguranță, atenuare a impactului și control complex în comparație cu electrovalva 5/2. Acest lucru îl face foarte valoros în aplicațiile care necesită moduri de operare multiple, siguranță sporită și impact redus asupra echipamentului. Între timp, electrovalva 5/2, cu structura sa mai simplă și costul mai mic, este de obicei folosită în sistemele în care nu este necesar un control complex.
-
