Montarea rapidă a tubului de conectare

Ce este montarea pneumatică a tubului de conectare rapidă?

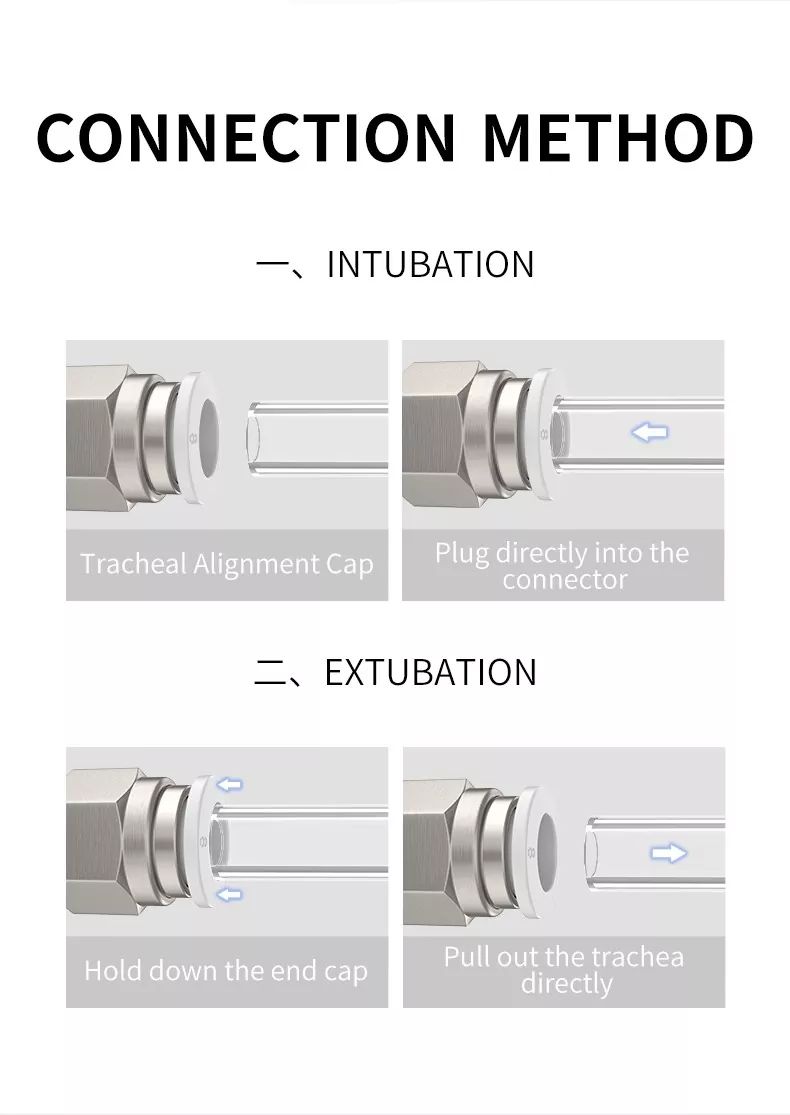

Montarea rapidă a tubului de conectare permiteți conexiunea sigură prin simpla împingere a tubului până la capăt.

Pentru a îndepărta tubul, împingeți mai întâi manșonul de eliberare spre interior uniform pentru a deschide colția de arc, iar apoi tubul poate fi scos ușor.

CARACTERISTICI:

Fitinguri cu tuburi rapide de conectare sunt utilizate în sistemul pneumatic Tybe

Fitingurile cu tuburi pneumatice cu diferite tipuri pot satisface toate neeed -urile din sistemul de tuburi pneumatice

Chiar și după instalare, direcția tubului poate fi schimbată liber

Corpul de alamă placat cu nichel este rezistent la coroziune și anti-poluare

Toate firele R și NPT nu au un efect de etanșare.

Toate firele drepte sunt inele standard.

Tabel de comparare a specificațiilor de fir pentru fitinguri pneumatice

Firul cu tub conic de 55 °
Cod	01	02	03	04	06
Fir	R1/8	R1/4	R3/8	1/2	R3/4
Firul cu tub drept 55 °
Cod	G01	G02	G03	G04	G06
Fir	G1/8	G1/4	G3/8	G1/2	G3/4
Fir metric
Cod	M3	M5		M6
Fir	M3X0.5	M5x0.8		M6X1.0
Firul tubului conic de 60 °
Cod	N01	N02	N03	N04	N06
Fir	NPT1 / 8	NPT1 / 4	NPT3/8	NPT1 / 2	NPT3/4
Fir de ton fin unificat
Cod	U10
Fir	10-32unf

Notă: Montarea pneumatică OLK este livrată implicit cu fire conice. Dacă sunt necesare alte tipuri de fir (de exemplu, paralel, metrică, NPT etc.), vă rugăm să anunțați echipa noastră de vânzări OLK la plasarea comenzii.

Fire comune și standarde de fir pentru montarea rapidă a tubului de conectare

Tip de fir	Cod filet	Forma de fir	Unghiul firului (α)	Tip de potrivire	Standarde	Cod standard	Organizare standard
BSPP (cilindric, nesetare)	G	Intern/extern	55 °	Paralel/paralel	ISO 228-1 2003	ISO	ISO - Organizație Internațională pentru Standardizare
	BSPP	Intern/extern	55 °	Paralel/paralel	GB/T 7307 2001	GB	SAC - Administrarea standardizării Chinei
	Pf	Intern/extern	55 °	Paralel/paralel	BS 228-1 2003	BS	BSI - Instituția de standarde britanice
					JIS B 0202	El	JISC - Comitetul japonez de standarde industriale
					KS B 0221	KS	Kats - Agenția coreeană pentru tehnologie și standarde
BSPT (conic, sigilat)	RP	Intern	55 °	Conic/paralel	ISO 7-1	ISO	ISO - Organizație Internațională pentru Standardizare
	RC	Intern		Conic/paralel	GB/T 7306-1987	GB	SAC - Administrarea standardizării Chinei
	R	Extern		Conic/paralel	BS 21 1985	BS	BSI - Instituția de standarde britanice
	BSPT	Intern/extern	55 °	Conic/conic	JIS B 0203	El	JISC - Comitetul japonez de standarde industriale
	Pt	Intern/extern		Conic/conic	KS B 0222	KS	Kats - Agenția coreeană pentru tehnologie și standarde
NPSC (intern american)	Npsc	Intern	60 °	Conic/paralel	ANSI B1.20.1-1983	ANSI	ANSI - American National Standards Institute
					GB/T 12716-2002M	GB	SAC - Administrarea standardizării Chinei
NPT (conic american)	NPT	Intern/extern	60 °	Conic/conic	ANSI B1.20.1-1983	ANSI	ANSI - American National Standards Institute
					GB/T 12716-2002M	GB	SAC - Administrarea standardizării Chinei
Fir metric	M	Intern/extern	60 °	Paralel/paralel	ISO 261-1998	ISO	ISO - Organizație Internațională pentru Standardizare
					GB/T 1193-2003	GB	SAC - Administrarea standardizării Chinei

Precauții pentru conectarea la furtun

1. Pentru a confirma că secțiunea finală a furtunului este verticală, nu există zgârieturi pe circumferința exterioară a furtunului. Furtunul nu este eliptic.

2. Asigurați -vă că confirmați că furtunul este introdus în capătul furtunului. În orice caz, există scurgeri de aer.

3. Asigurați -vă că confirmați că furtunul nu va fi scos după ce a fost introdus furtunul.

Atenție la deconectarea tubului

1. Înainte de deconectarea tubului, asigurați -vă că confirmați că presiunea din interiorul tubului este la „0”.

2. Apăsați inelul de eliberare uniform în partea de jos și scoateți tubul. Dacă inelul de eliberare nu este apăsat pe loc, tubul nu este posibil să fie scos sau poate fi încordat. Resturile de tub pot rămâne în interiorul montajului tubului.

View as

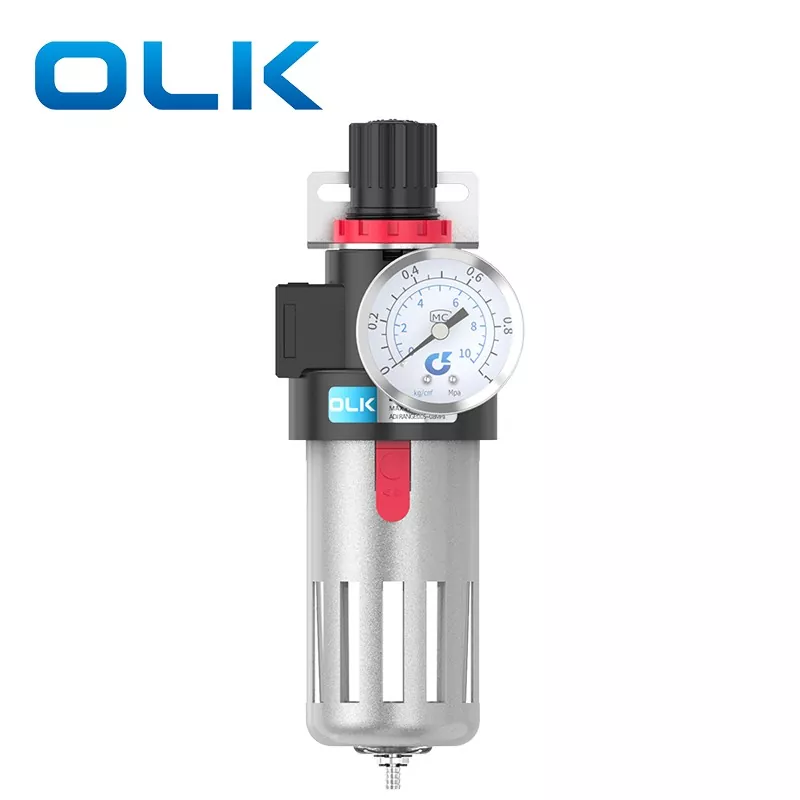

Unitate SMC tip AC FRL

Unitatea SMC tip AC FRL (filtru-regulator-lubricator) este o componentă fundamentală pneumatică care integrează filtrarea sursei de aer, reducerea și reglarea presiunii și tratamentul de lubrifiere. Oferă aer comprimat curat, stabil și lubrifiat pentru sistemele pneumatice, extinzând astfel durata de viață a componentelor pneumatice și îmbunătățind stabilitatea sistemului. Unitatea FRL din seria OLK AC acționează ca „gardianul” esențial al sistemelor pneumatice moderne.

Vezi mai mult >> Trimite o anchetă >>

Pistol de suflare de aer

OLK puternic pistol de suflare de înaltă presiune (instrument de curățare a prafului). Desemnat cu o duză de plastic fix și un cârlig încorporat, acest pistol de lovitură poate fi așezat în mod convenabil și accesat oricând. Duza conică concentrează fluxul de aer, oferind un volum de aer mai puternic pentru o îndepărtare mai eficientă a prafului.

Vezi mai mult >> Trimite o anchetă >>

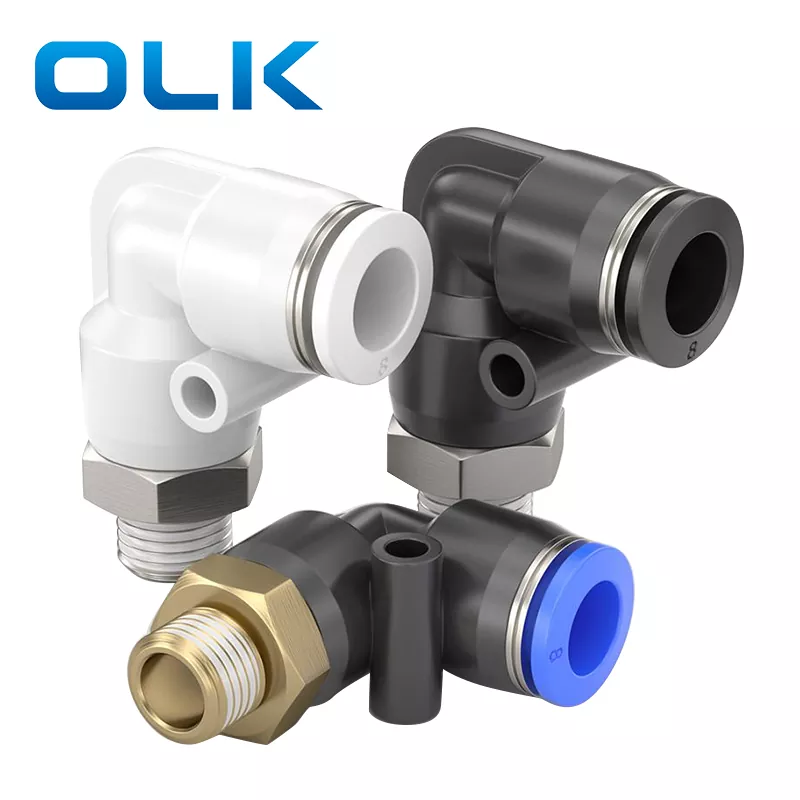

PL-G cot masculin împinge în montarea tubului

În calitate de apăsare profesională a cotului de sex masculin PL-G în fabricarea de montare a tuburilor, puteți fi sigur că cumpărați o apăsare a cotului masculin PL-G în montarea tubului din fabrica noastră, iar OLK vă va oferi cel mai bun serviciu după vânzare și livrare la timp.

Vezi mai mult >> Trimite o anchetă >>

Supapă pneumatică de reglare a vitezei SC, tip filet G

În calitate de supapă de control de viteză pneumatică SC profesionistă, producție de tip G-thread, puteți fi sigur că cumpărați supapă de control de viteză pneumatică SC, tip G-thread din fabrica noastră, iar OLK vă va oferi cel mai bun serviciu post-vânzare și livrare la timp.

Vezi mai mult >> Trimite o anchetă >>

PEG REDUCER TEE UNION MONDATE

Următoarea este o introducere în Montația de reductor de reductor peg, OLK speră să vă ajute să înțelegeți mai bine montarea reductorului de reductor PEG. Bine ați venit clienții noi și vechi pentru a continua să coopereze cu noi pentru a crea un viitor mai bun împreună!

Vezi mai mult >> Trimite o anchetă >>

Tub din poliuretan PU

În calitate de producător profesionist, OLK ar dori să vă ofere tub din poliuretan PU. Și OLK vă va oferi cel mai bun serviciu post-vânzare și livrare la timp.

Vezi mai mult >> Trimite o anchetă >>

Pu Union Straight Push in tube montare

În calitate de fabricare profesională, OLK ar dori să vă ofere Pu Union Straight Push în montarea tubului. Și OLK vă va oferi cel mai bun serviciu după vânzare și livrare în timp util.

Vezi mai mult >> Trimite o anchetă >>

Py Union y Push in Tube montare

În calitate de profesionist Py Union y Push în fabricarea de montare a tuburilor, puteți fi sigur că cumpărați union unire y push în montarea tubului din fabrica noastră, iar OLK vă va oferi cel mai bun serviciu după vânzare și livrare la timp.

Vezi mai mult >> Trimite o anchetă >>

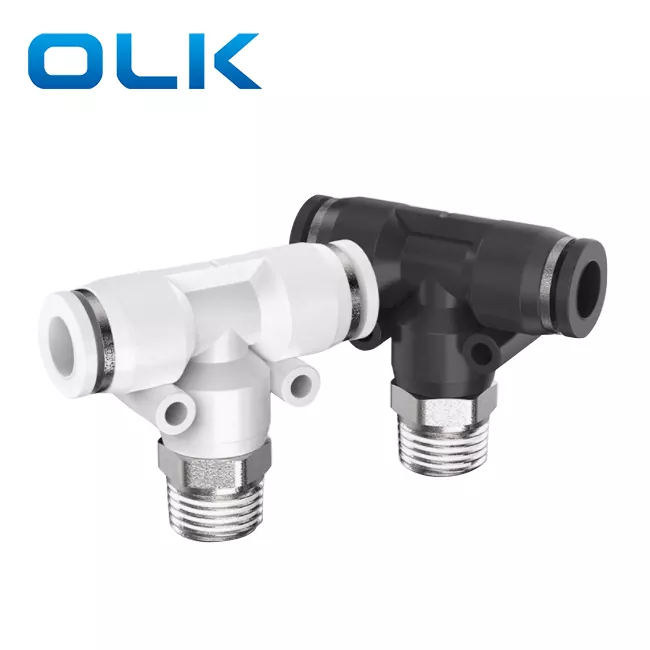

PE Union tee împinge în montarea tubului
