Transmițătoare Releu pneumatic-electric

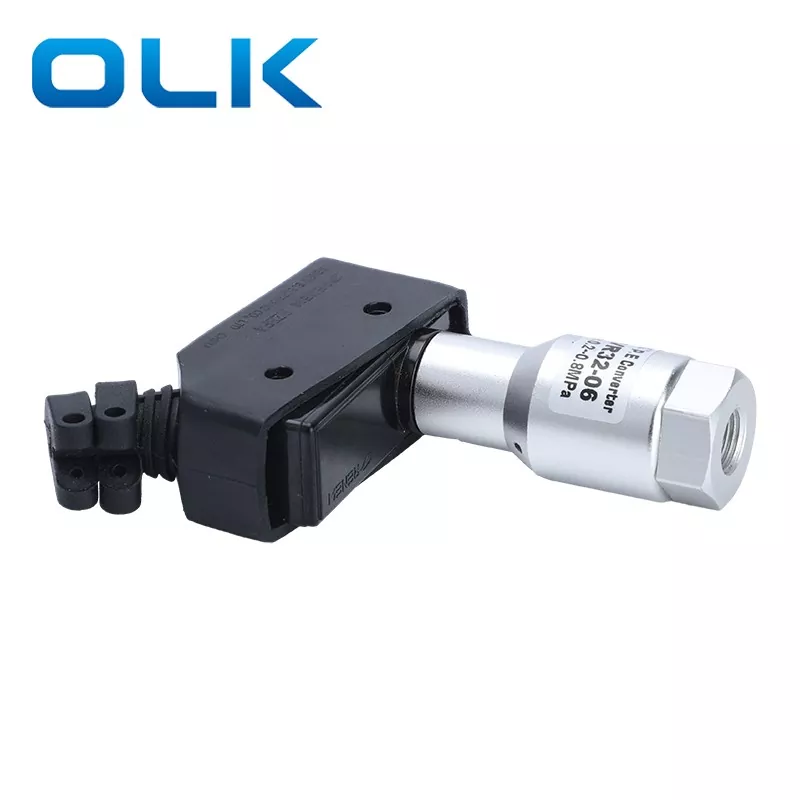

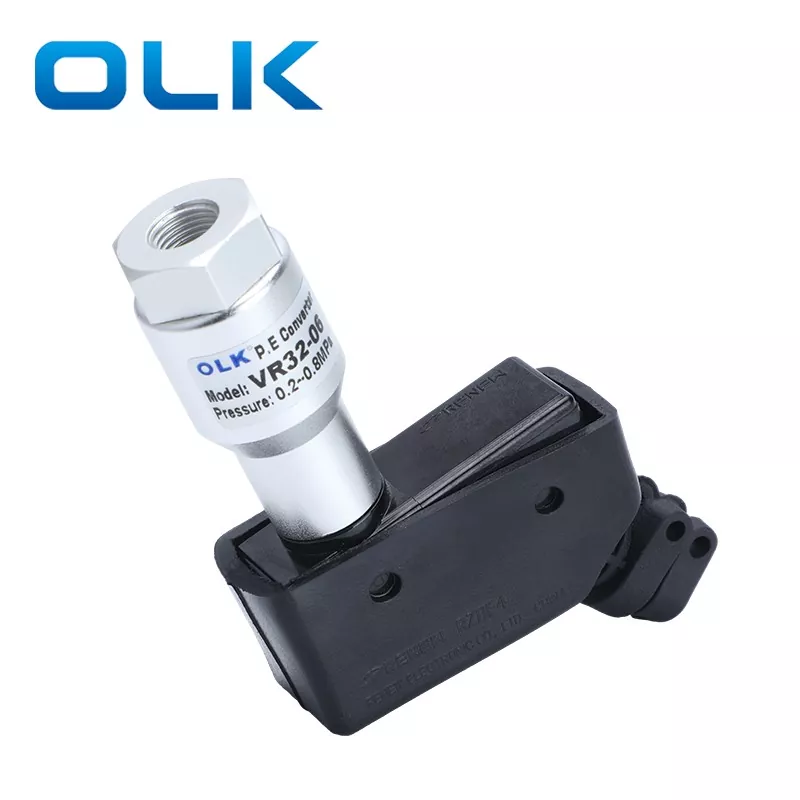

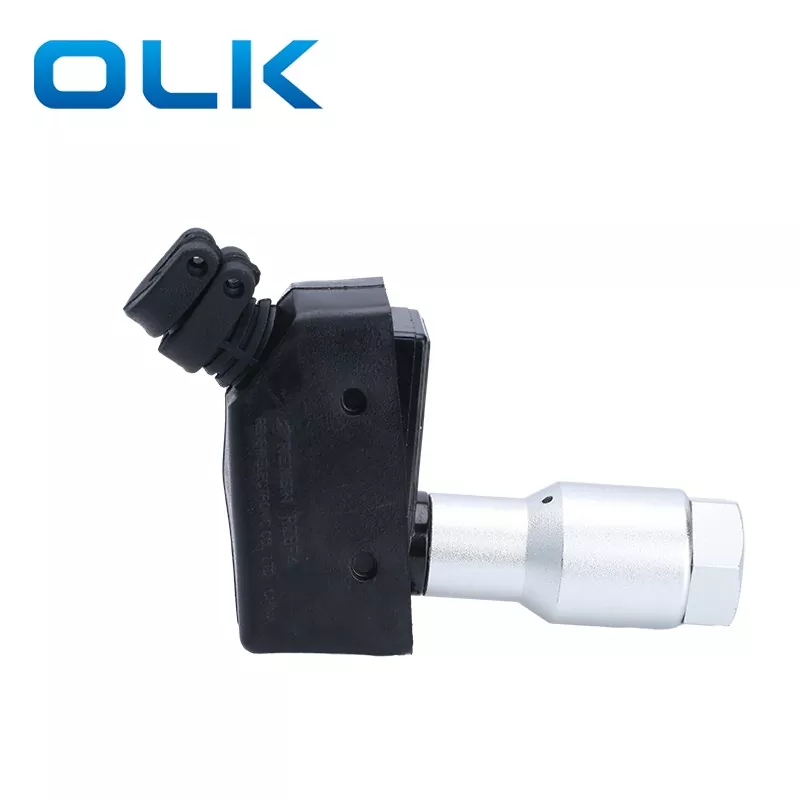

Transmițătoare OLK Releu pneumatic-electric  SMC TYPE VR3200 Series este un presostat care convertește semnalele pneumatice în semnale electrice. Este format din cinci părți principale: un microcomutator, arc, piston, corp și capac. Presiunea de operare este de 0,1-1,0 MPa VR3200 Interfețele filetate de precizie pneumatic-electric nu sunt ușor demontate. Ambele capete sunt echipate cu dopuri de praf, iar utilizarea unui capac special de protecție le face mai durabile și le prelungește durata de viață.

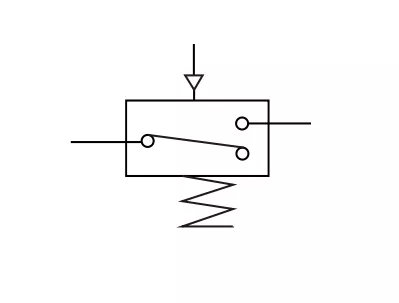

Simbol:

Aplicații ale comutatoarelor de presiune:

1.Detecția presiunii cilindrului: presostatul pneumatic detectează presiunea în cilindri.

2. Confirmarea vidului pe brațele robotului: lângă ventuza unui braț robotizat pe un transportor automat, comutatorul confirmă aspirația.

3. Detectarea scurgerilor de gaz: Folosind un senzor de joasă presiune, comutatorul detectează mici modificări de gaz pentru a măsura scurgerile.

4. Managementul presiunii de alimentare: Prin conectarea unui presostat la un regulator într-un sistem pneumatic, presiunea de alimentare poate fi setată pe baza valorii presiunii afișate. În timpul funcționării, valoarea afișată arată dacă presiunea de alimentare este anormală. De exemplu, într-o linie de producție de spălare, mai multe presostate pentru fluide monitorizează alimentarea cu apă, ulei etc. La cilindrii hidraulici, presostatele confirmă forța ciocanului.

5. Detectarea poziției: Un presostat digital detectează contrapresiunea duzei pentru a confirma poziția pieselor de prelucrat.

6. Controlul fluxului de aer

7. Monitorizarea înfundarii filtrului: Un senzor de presiune diferențială măsoară diferența de presiune pe ambele părți ale filtrului. O diferență mai mare indică mai multă înfundare. În funcție de starea de înfundare, filtrul poate fi curățat sau înlocuit.

8. Detectarea nivelului de lichid: Un senzor de presiune diferențială detectează nivelurile de lichid prin sigilarea orificiului de aer inferior. Pe măsură ce nivelul lichidului se modifică, presiunea netă din conducta verticală conectată se modifică, permițând detectarea nivelului.

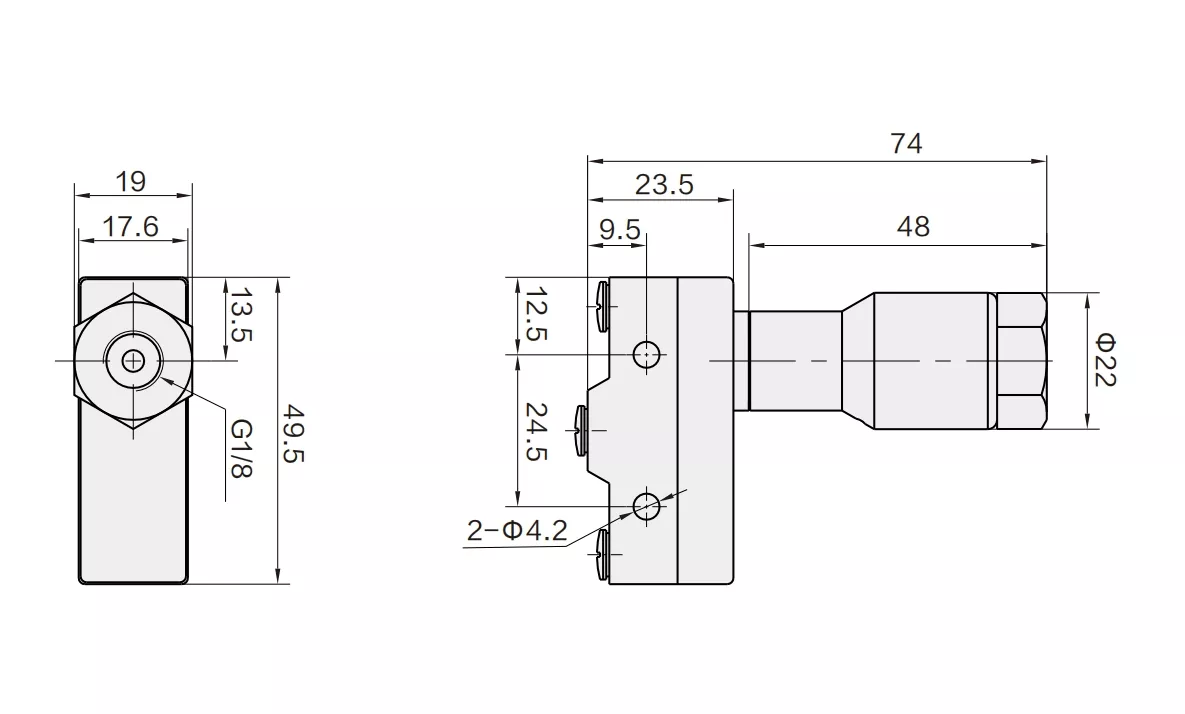

Seria SMC tip VR320 Transmițătoare: Releu pneumatic-electric Parametri generali

Întrebări frecventepentru Convertor Electro-Pneumatic VR32:

1.Releul electropneumatic VR32 poate înlocui direct VR3200 sau VR3201 de la SMC?

Da. Seria VR32 de la OLK este pe deplin compatibilă cu seria SMC VR3200/3201 în ceea ce privește dimensiunile de montare, dimensiunea portului (1/8") și performanța electrică. Este un înlocuitor 100% cu un preț mai competitiv. Înlocuire VR3200 rentabilă!

2. Care este diferența dintre un convertor VR32 și un presostat?

VR32 este un releu mecanic pneumatic-electric conceput pentru a converti un semnal pneumatic într-un semnal de contact electric. Este simplu și durabil, utilizat în principal pentru detectarea stării „Air ON/OFF” sau confirmarea cursei. Presostatoarele, pe de altă parte, prezintă adesea afișaje digitale și scale de reglare precisă pentru monitorizarea anumitor valori ale presiunii.

3. Care sunt scenariile tipice de aplicare pentru convertoarele pneumatice-electrice VR32?

Releu de detectare a poziției cilindrului:

Detectarea limitei cursei cilindrului: Când cilindrul atinge limita, presiunea crește, iar VR32 trimite un semnal către PLC, determinând mașina să treacă la pasul următor.

Blocare de siguranță: mașina va porni numai când presiunea aerului atinge standardul și circuitul este conectat.
