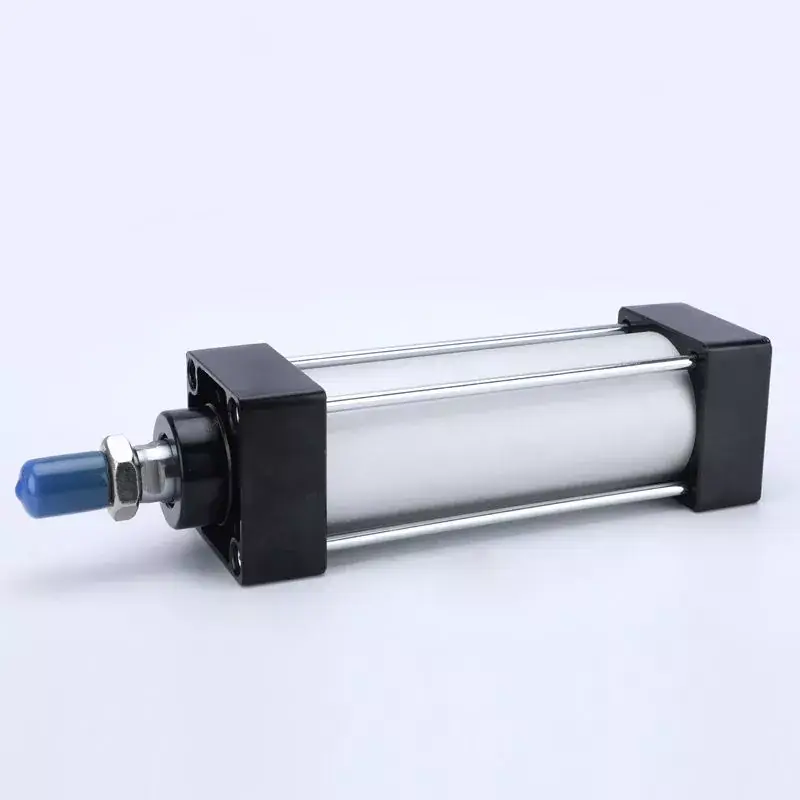

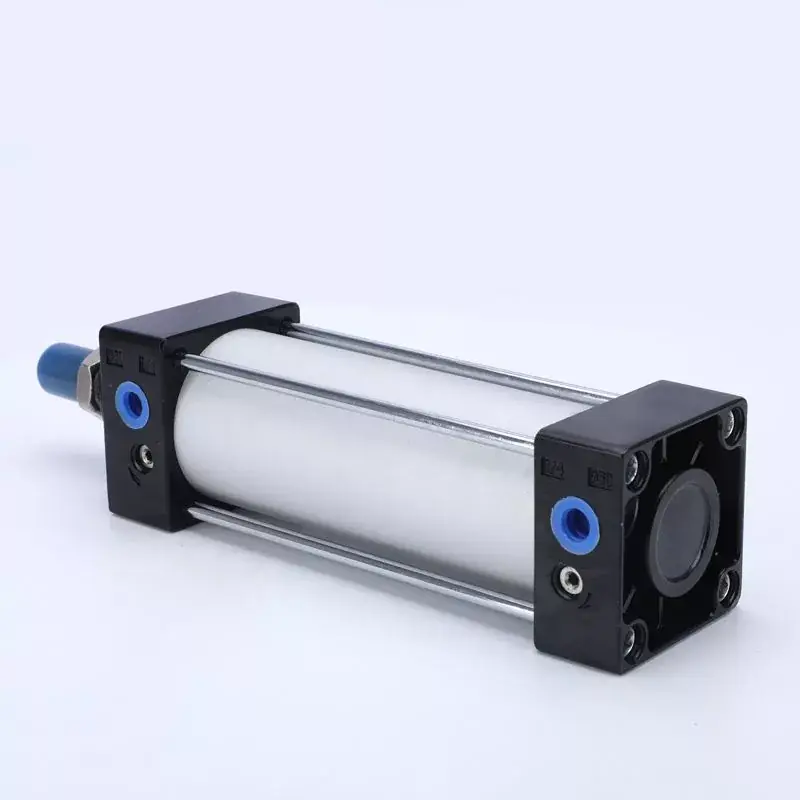

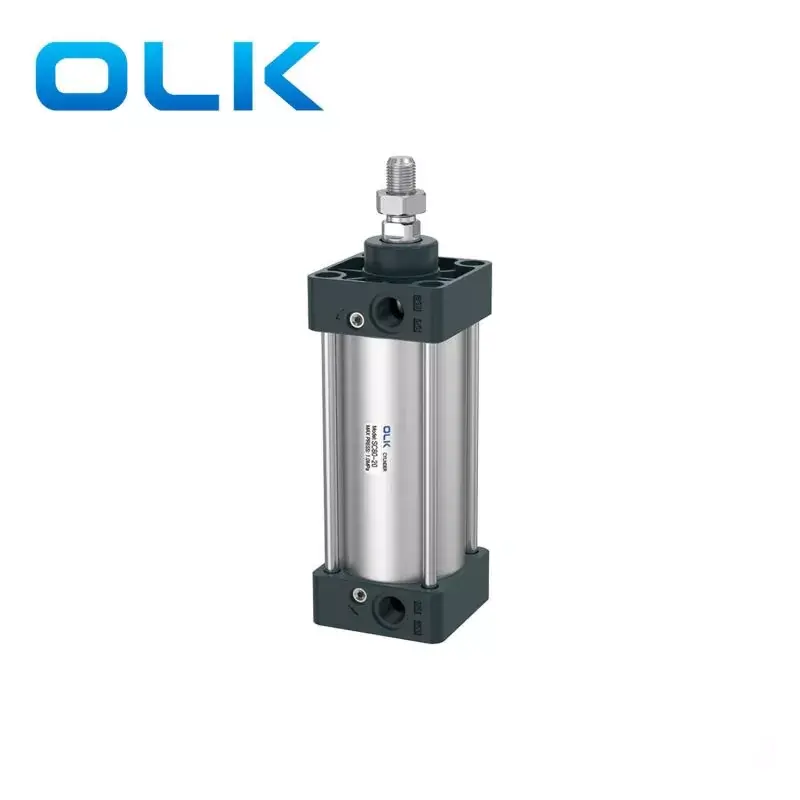

Cilindru standard seria SC

Model:SC 80X80

Bine ați venit la cilindru standard din seria SC cu ridicata de la noi, fiecare solicitare din partea clienților este răspunsă în 24 de ore. Ouleikai (OLK) este producător profesionist, am dori să vă oferim cilindri din seria SC și vă vom oferi cel mai bun serviciu post-vânzare și livrare la timp.

Brand:
OLK
Bore size:
32, 40, 50, 63, 80, 100, 125, 160, 200, 250 mm
Stroke:
25mm - 1000mm
Action:
Double Acting
Cushion:
Adjustable Air Cushion
Working Pressure:
0.1-1.0Mpa(14-145 Psi)

Trimite o anchetă

Descriere produs

OLK este producător și furnizor din China, care produce în principal cilindri standard din seria SC cu mulți ani de experiență. Sper să construim relații de afaceri cu tine. Cilindrii pneumatici standard din seria SC sunt fabricați folosind materiale ușoare, cum ar fi aliajul de aluminiu, ceea ce duce la o greutate redusă, ceea ce ajută la îmbunătățirea eficienței operaționale a echipamentului. Se caracterizează prin design compact și dimensiuni reduse, permițând instalarea în spații limitate, potrivite pentru scenarii cu constrângeri de spațiu. În comparație cu cilindrii standard ISO 15552, cilindrii din seria SC de același diametru au o lungime mai mică. Reglarea pernei lor este mai lină.

Cu o varietate de dimensiuni și modele disponibile, acestea îndeplinesc cerințele liniilor de producție automatizate, mașinilor de ambalare și aplicațiilor robotizate, inclusiv funcții precum împingerea și rotația liniară.

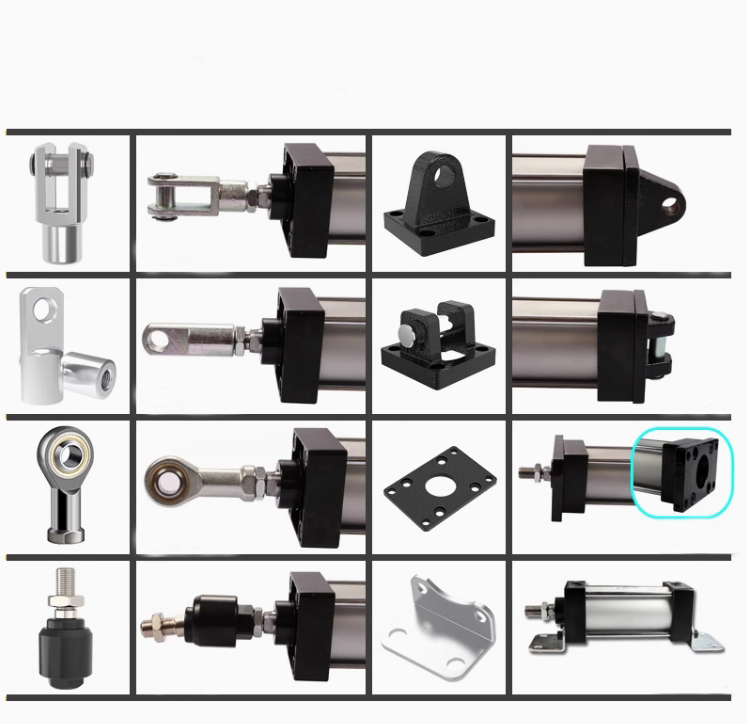

OLK, ca producător de pneumatice din China, poate proiecta și produce cilindri cu diferite diametre și curse în funcție de cerințele detaliate ale clientului și nevoile reale. În plus, acestea pot fi echipate cu componente cilindrice precum CA, CB, flanșe și fitinguri. Cilindrul pneumatic standard din seria SC oferă prețuri competitive, oferind clienților o eficiență mai mare a costurilor.

Cilindru standard din seria OULEIKAI SC folosind material din aliaj de aluminiu Caracteristicile produsului

Caracteristici cilindru standard seria SC:

1. Cilindru pneumatic standard al companiei noastre.

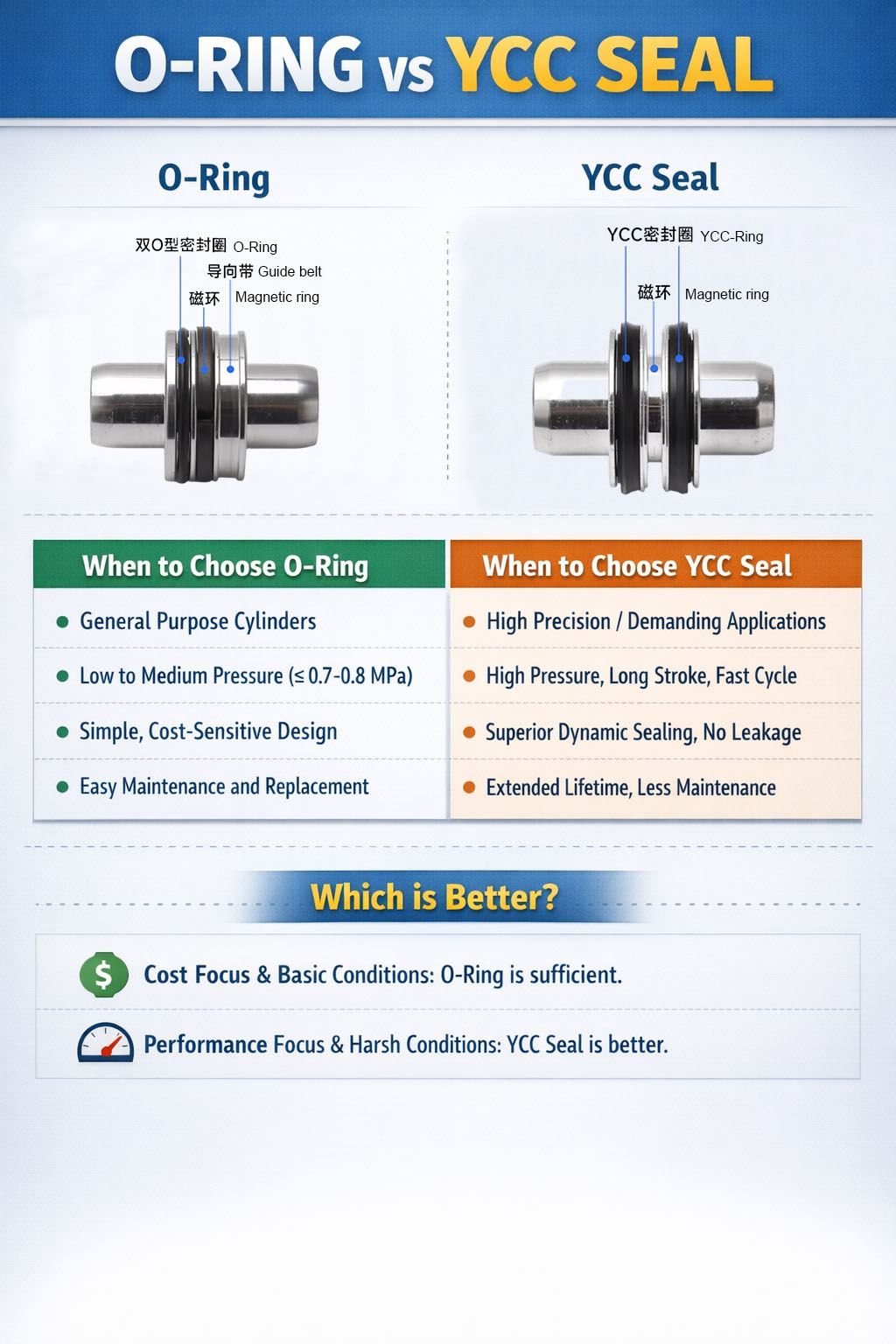

2. Garnitura pistonului adoptă o structură specială de etanșare cu două fețe, de dimensiuni compacte, cu funcție de stocare a uleiului.

3. Este un cilindru tip tijă, cu capacele din față și din spate conectate la corpul cilindrului din tub din aluminiu cu stâlpi, asigurând o bună fiabilitate.

4. În comparație cu cilindrii standard IS015552, cilindrii din seria SC au lungimi mai mici pentru același diametru al cilindrului.

SC: Cilindru standard cu dublă acțiune

6. Diverse specificații ale cilindrilor și accesoriilor de montare a cilindrilor sunt disponibile pentru selecția clienților.

7. Materialele de etanșare rezistente la temperaturi înalte sunt alese pentru a se asigura că cilindrul funcționează normal în condiții de până la 150°C.

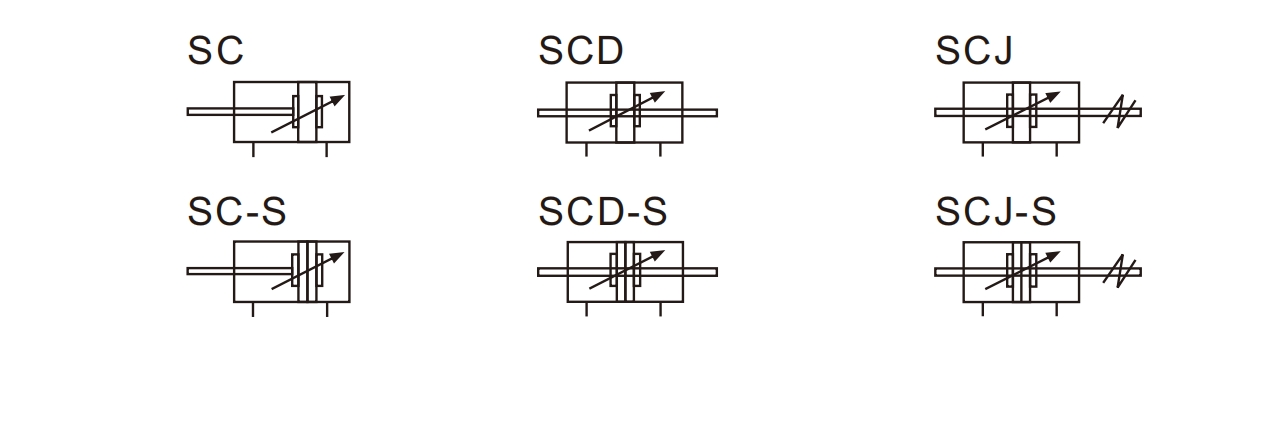

Simbol cilindru standard seria SC:

cod de comandă
SC	50	-	50	-	20	-	S
Model	BORE		AVC		Cursa reglabila		Magent	-
SC: Cilindru standard cu dublă acțiune					10:10 mm		BLANK: fără magnet		Cod sigiliu	MONTARE	TIP DE FILET

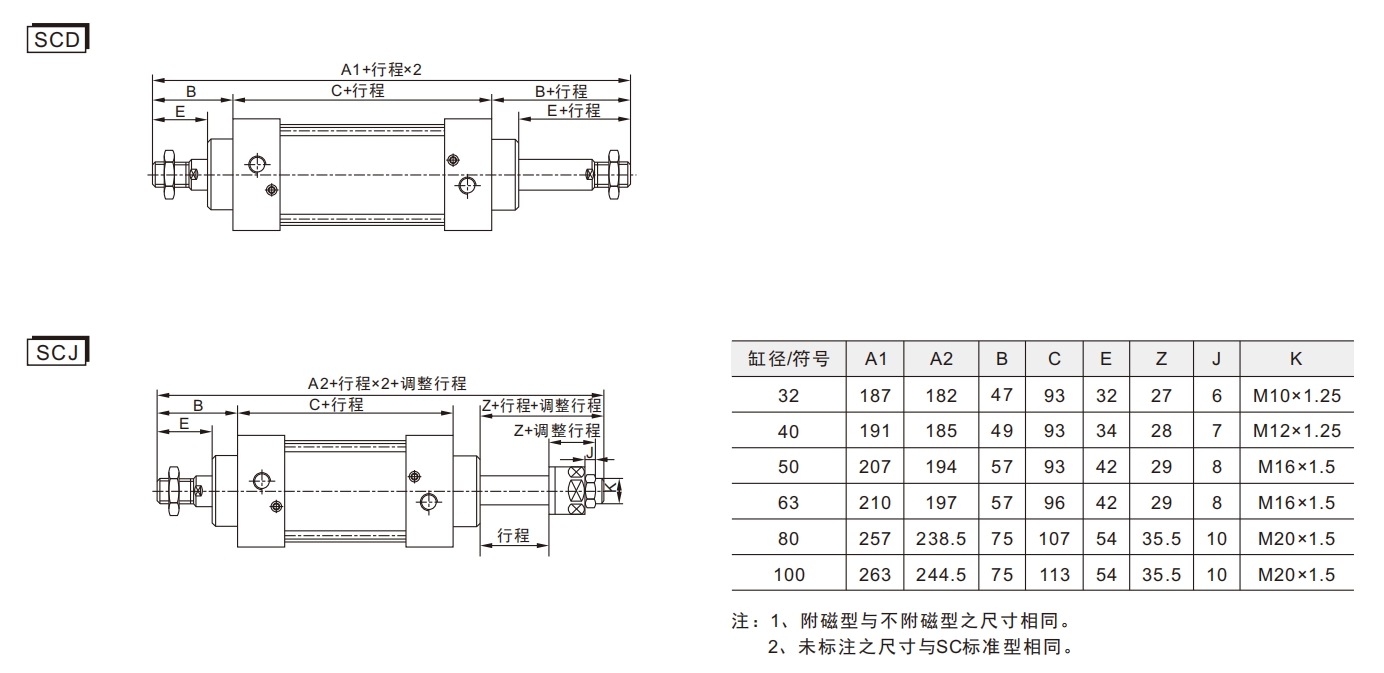

SCD: Cilindru cu dublă tijă cu dublă acțiune					20:20 mm		S: cu magnet		gol: TPU	LIVRE	BLANK:PT
SCJ: Cilindru cu dublă tija cu cursă reglabilă					30:30 mm				N:NBR	FA	T:NPT
					40:40 mm				H:FKM/VITOM	FB	G:G
					M36X2					CA
					75:75 mm					CB
					100:10 mm					FB

Cilindru standard seria SCParametri de specificație standard：

Dimensiunea alezajului (mm)	32	CM: ümara otsaga tüüp	50	63	80	100
Modul actoricesc	Acțiune dublă
Mediu de lucru	Aer curat
Presiunea de lucru	0,1-1,0 MPa (14-145Psi)
Dovada Presiunea	1,5 Mpa (215Psi)
Interval de temperatură de lucru	„-20-80℃
	30-800
Cod de comandă	Reglabil
Distanța de tamponare (mm)	21				28	29
Dimensiunea portului	PT1/8	PT1/4		PT3/8		PT1/2

	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
32	140	47	93	28	32	15	27.5	22	17	6	M10X1,25	M6X1	9.5	13.7	G1/8''	3.5	7.5	7	45	33	12	10
40	142	49	93	32	34	15	27.5	24	17	7	M12X1,25	M6X1	9.5	13.5	G1/4''	6	8.2	9	50	37	16	14
50	150	57	93	38	42	15	27.5	32	23	8	M16X1,5	M6X1	9.5	13.5	G1/4''	8.5	8.2	9	62	47	20	17
63	153	57	96	38	42	15	27.5	32	23	8	M16X1,5	M8X1,25	9.5	13.5	G3/8''	7	8.2	8.5	75	56	20	17
80	182	75	108	47	54	21	33	40	26	10	M20X1,5	M10X1,5	11.5	16.5	G3/8''	10	9.5	14	94	70	25	22
100	189	75	114	47	54	21	33	40	26	10	M20X1,5	M10X1,5	11.5	16.5	G1/2''	11	9.5	14	112	84	25	22
125	246	101	145	57	69	32	40	54	39	11	M27X2	M12X1,75	15	20	G1/2''	-	-	-	140	110	32	29
160	315	135	180	65	80	36	50	60	52	14	M36X2	M16X2	15	25	G3/4''	-	-	-	180	140	40	36
200	334	149	185	80	80	48	50	60	52	14	M36X2	M16X2	30	25	G3/4''	-	-	-	220	175	50	46
250	384	189	195	90	119	70	50	84	65	21	M42X2	M20X2,5	30	25	G3/4''	-	-	-	280	220	50	46
320	440	206	234	110	126	80	55	96	75	24	M48X2	M24X3	40	27.5	G1''	-	-	-	350	280	70	65
400	440	190	250	128	110	80	60	70	85	28	M56X4	M30X3,5	40	30	G1''	-	-	-	430	350	80	76

Întrebări frecvente:

Î: Care este diferența dintre intervalul de presiune de lucru utilizat în cilindrul de aer din seria SC și presiunea Proof?

R: Interval de presiune de lucru: în acest interval, cilindrul poate porni, funcționa și își poate menține performanța în mod normal. Gama de presiune de funcționare a cilindrului de aer SC: 0,1 MPa -1,0 MPa (14-145 psi); Depășirea acestui interval poate avea ca rezultat mișcarea întârziată, defectarea etanșării sau deteriorarea.

Presiune de probă: se referă la limita maximă de presiune stabilită de producător în timpul testării din fabrică, indicând cea mai mare presiune a aerului pe care o poate rezista structura produsului într-o perioadă scurtă de timp, fără a se sparge, a se deforma sau a deteriora permanent. Presiunea de lucru nu este normală, folosită doar pentru a verifica rezistența;

În general, este de aproximativ 1,5 ori limita superioară a presiunii de lucru;

Presiune rezistentă la cilindrul de aer SC: 1,5 MPa (215 psi)

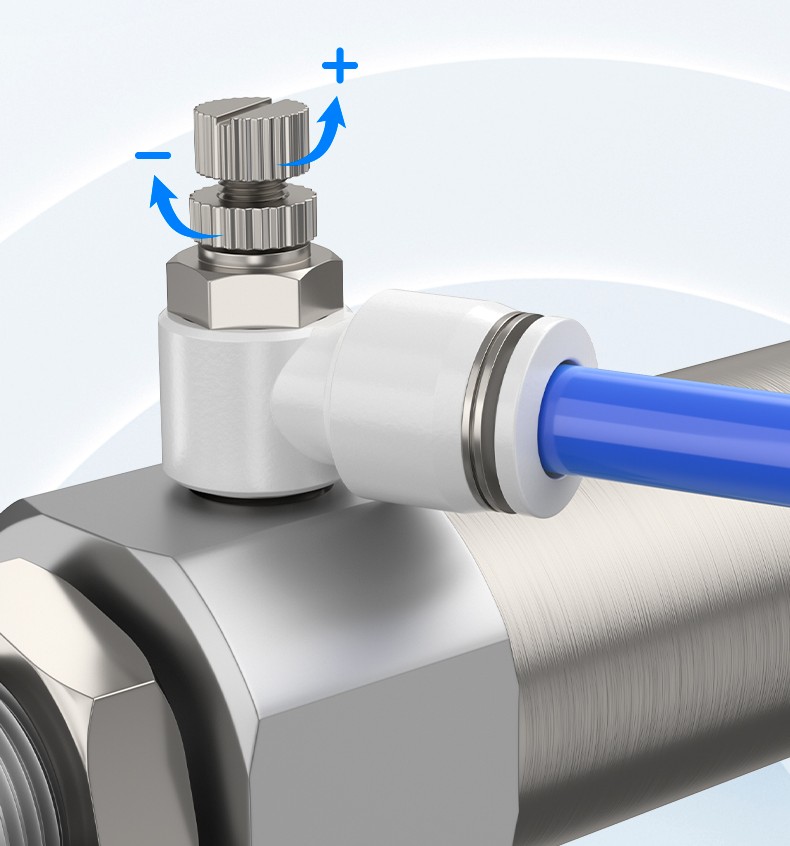

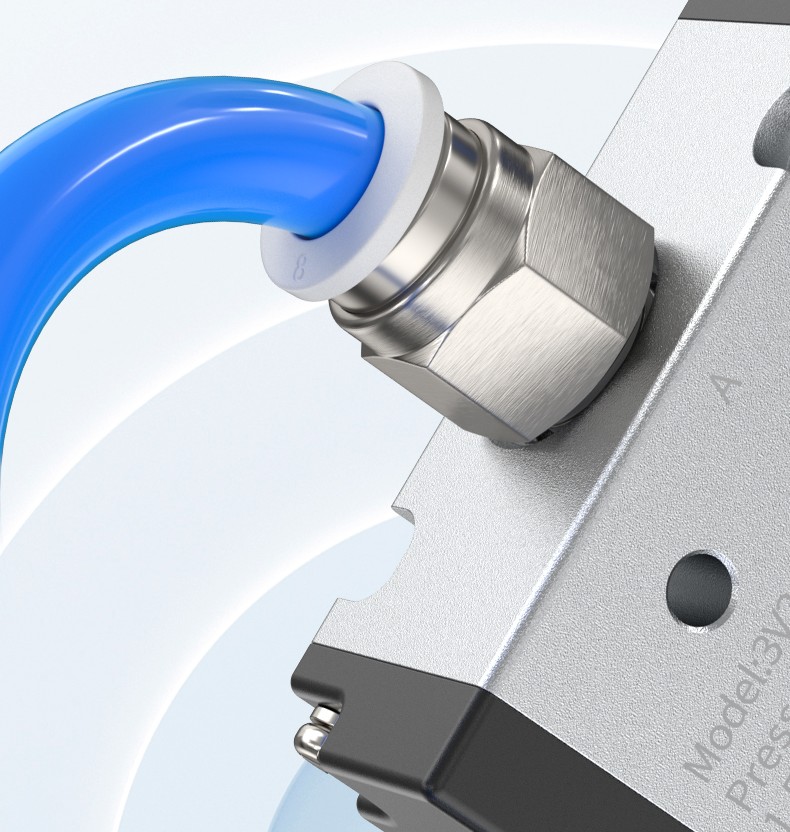

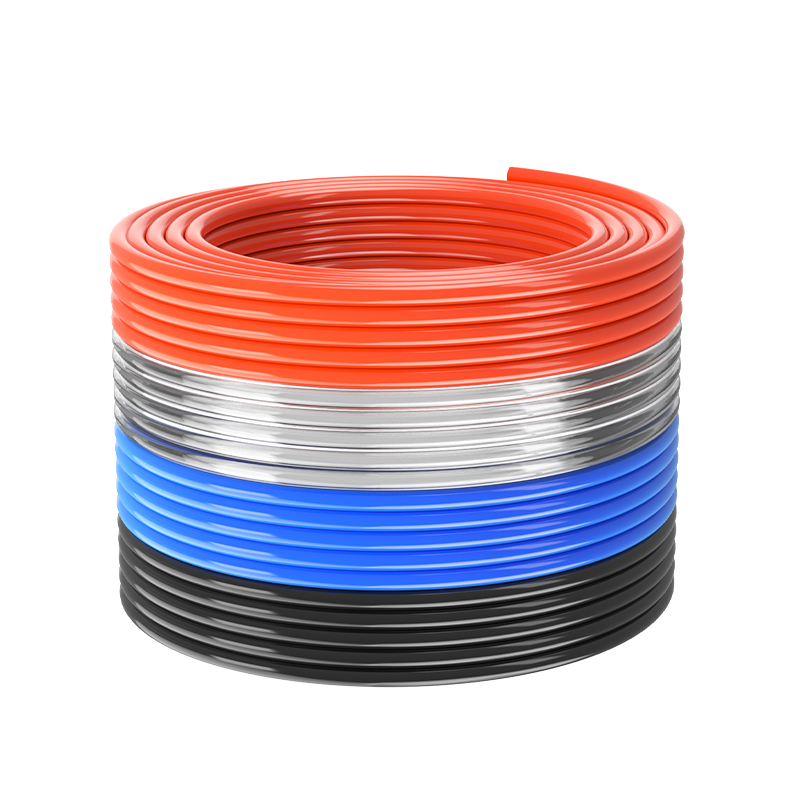

Cilindru SC – fitinguri și tuburi recomandate (aplicații)

Hot Tags: Cilindru pneumatic SC, cilindru cu tijă standard, cilindru cu dublă acțiune, cilindru cu aer 32-250 mm, cilindru cu pernă reglabilă
