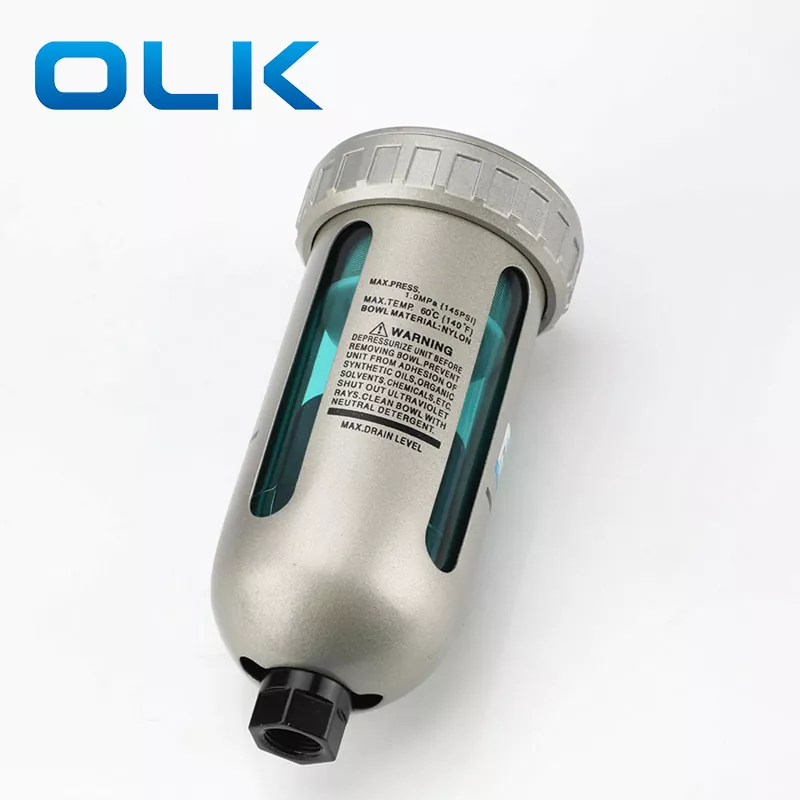

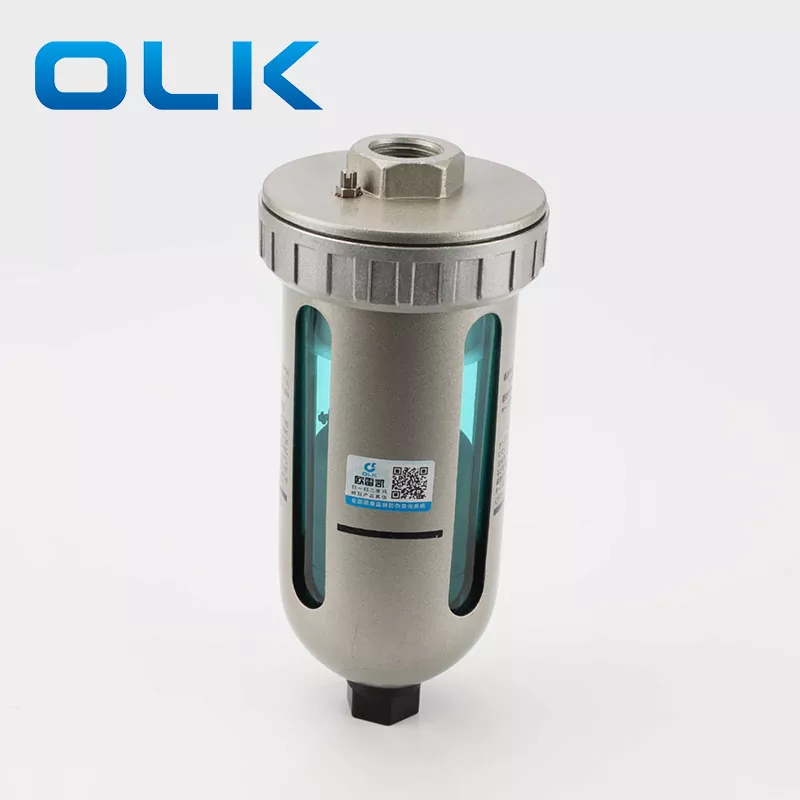

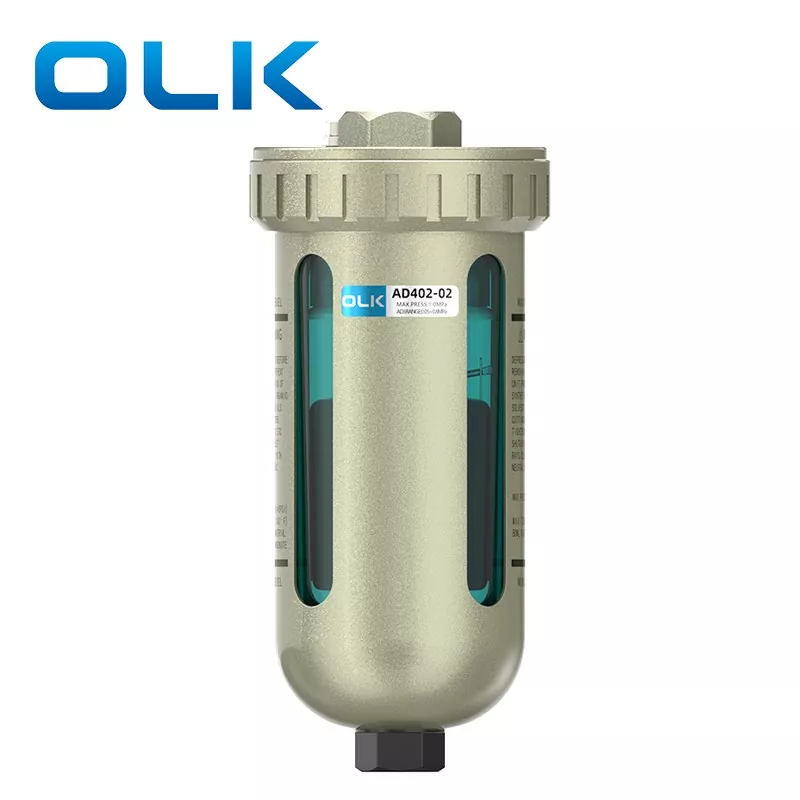

Supapă de golire automată OLKAD402 Evacuează automat și fiabil drenajul fără a fi nevoie de operare manuală. Rezistent la praf și la coroziune pentru performanțe de lungă durată, cu o protecție durabilă inclusă ca standard. Proiectat pentru eficiență, construit pentru fiabilitate!
1. Fără presiune în bol:
Când nu există presiune internă, plutitorul scade din cauza greutății sale, sigilând orificiul camerei. Pistonul este împins în jos de un arc, iar drenajul curge printr-un orificiu alungit către carcasă, unde este evacuat.
2. Presiunea aplicată bolului:
Când presiunea internă depășește 1 MPa, acesta învinge forța arcului, ridicând pistonul până când se etanșează pe inelul O. Acest lucru izolează interiorul bolului de exterior.
3. Acumularea de drenaj:
Pe măsură ce drenajul se adună, plutitorul se ridică, deschizând orificiul camerei și permițând presiunii să intre. Această presiune, combinată cu forța arcului, împinge pistonul în jos, evacuând drenajul prin ghidajul de scurgere.
1: La instalarea conductelor de drenaj, utilizați conducte cu un diametru interior mai mare de 10 milimetri și o lungime care nu depășește 5 metri. Nu îndoiți țevile în sus.
2. Puterea compresorului trebuie să fie mai mare de 3,7 kW
|
NU. |
NUME |
MATERIAL |
MODEL |
|
1 |
Corpul principal |
Aluminiu turnat sub presiune |
|
|
2 |
inel O |
BNR |
JIS B2401P-8 |
|
3 |
inel O |
BNR |
113136 |
|
4 |
Tifon |
SUS |
20062 |
|
MODEL |
AD402 |
AD400-04 |
|
Presiunea de probă |
1,5 Mpa (15,2 kgf/cm²) |
|
|
max.presiune de lucru |
1,0 Mpa (10,2 kgf/cm²) |
|
|
presiunea de lucru |
0,15-1,0 Mpa (1,5-10,2 kgf/cm²) |
0,3-1,0 Mpa (3-10,2 kgf/cm²) |
|
temperatura ambientală și a fluidului |
5-60℃ |
|
|
dimensiunea portului |
G1/2 |
G1/2 |
|
Dimensiunea orificiului de evacuare de scurgere |
G3/8 |
G1/2 |
|
Greutate (kg) |
0.62 |
0.91 |
