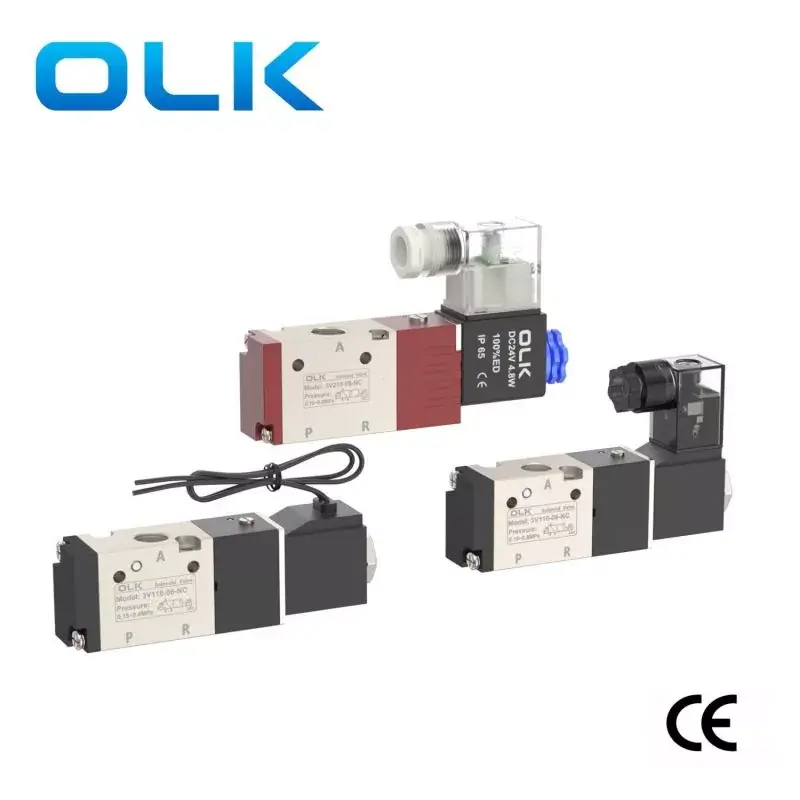

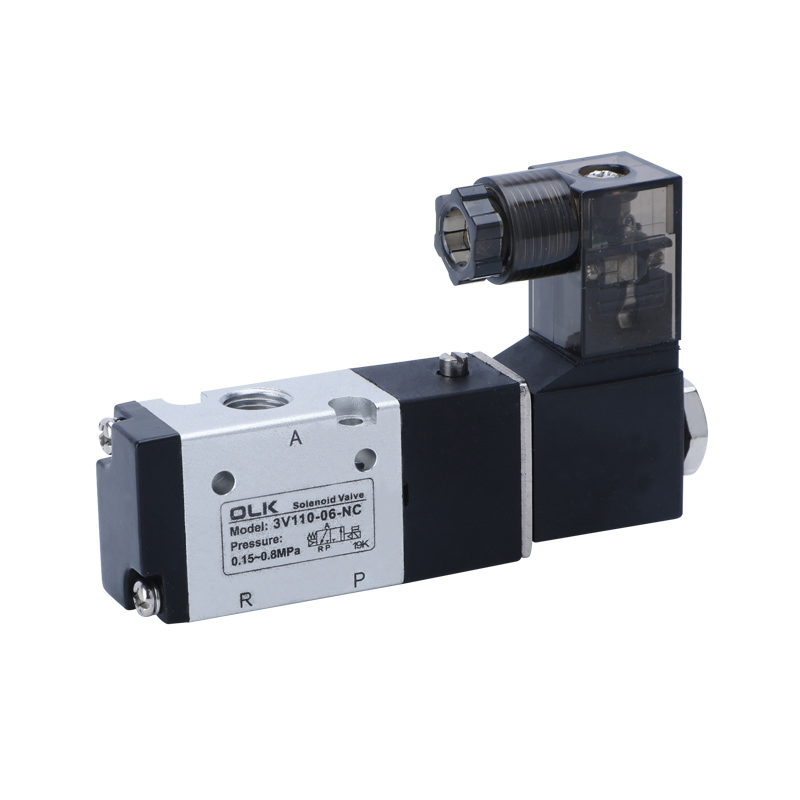

Supapa solenoidă din seria 3V Ouleikai (OLK) 3V, aparține categoriei de supape direcționale a solenoidului pilot, cu viteză de răspuns rapid și funcționare fiabilă, potrivită pentru controlul cilindrilor cu acțiune cu acțiune. Corpul supapei este format din aliaj de aluminiu rezistent la coroziune, rezistent la coroziune, ceea ce îl face potrivit pentru utilizare în diverse medii dure.
Poate fi asortat cu scenarii de automatizare industrială, cum ar fi controlul fluidului și conversia pe diverse linii de producție automate, echipamente pneumatice, dispozitive medicale etc.
SIMBOL:
1.. Configurare cu acțiune directă, comutare receptivă;
2. Opțiuni disponibile pentru tipuri normal închise și în mod normal deschise;

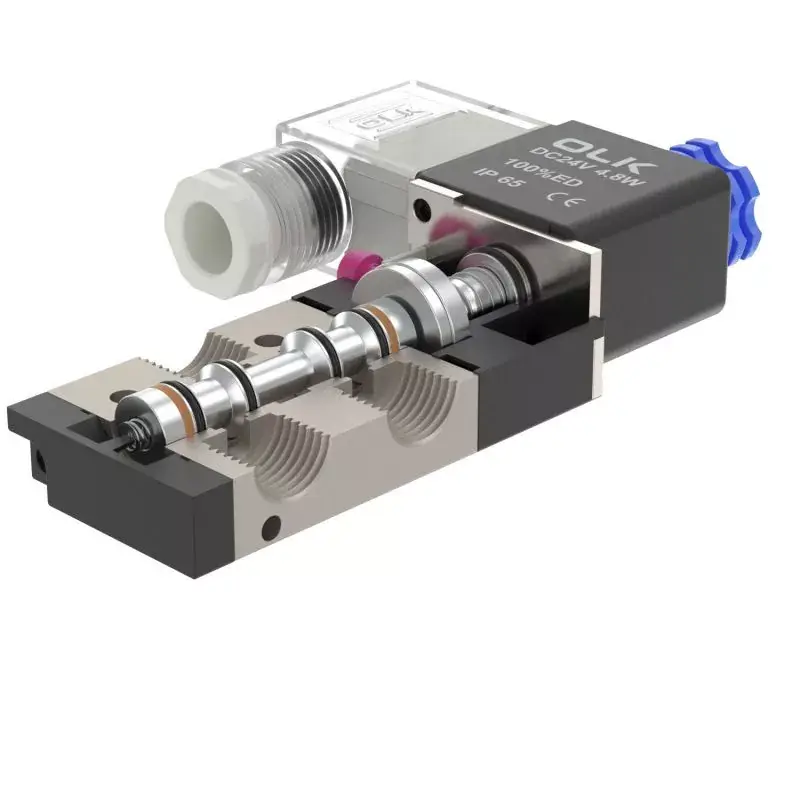

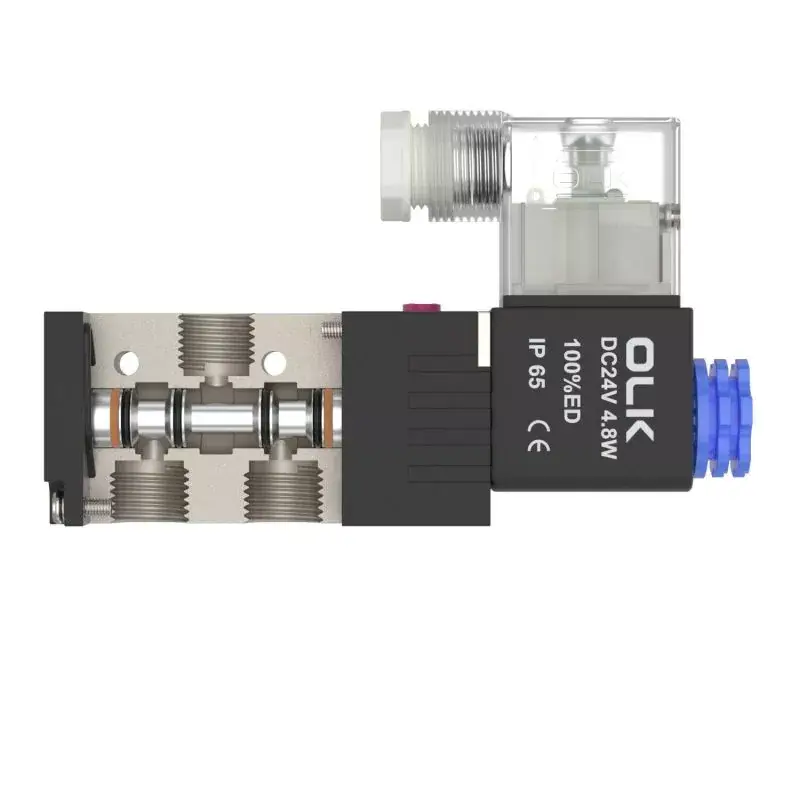

3. Structura de închidere coaxială, etanșare excelentă, debit mare;
4. Nu este nevoie de lubrifiere în ulei;
5. Echipat cu dispozitiv manual pentru instalare și depanare ușoară;
6. Gradele de tensiune standard multiple sunt disponibile pentru selecție.
|
mediu de lucru |
Aer (filtrat printr -un filtru peste 40μm) |
|
Acţiune |
Tip pilot |
|
numărul de poziții |
Două poziții pe trei căi |
|
lubrifiant |
inutil |
|
Interval de presiune de lucru MPA (PSI) |
0,15∼0,8 (21 ~ 114) |
|
Rezistență la presiune garantată |
1,5MPa (215psi) |
|
Material corporal |
Aliaj de aluminiu |
|
Tensiune standard |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Utilizați intervalul de tensiune |
AC: ± 15 ％ DC: ± 10 ％ |
|
Nivel de protecție |
IP65 (DIN40050) |
|
grad de rezistență la căldură |
Clasa B. |
|
Tip de conexiune |
Tip de priză, tip de ieșire |
|
Timp de excitație |
0,05 secunde sau mai puțin |
|
model |
Diametrul portului |
Temperatura de lucru ° C. |
Frecvența de funcționare maximă |
Zona de secțiune transversală mm² (valoarea CV) |
consumul de energie |
|
3V110-M5 |
M5 |
-20∼70 |
De 5 ori/secundă |
5,5 (0,31) |
AC: 3VA DC: 3W |
|
3V120-M5 |
M5 |
-20∼70 |
De 5 ori/secundă |
5,5 (0,31) |
AC: 3VA DC: 3W |
|
3V110-06 |
G1/8 |
-20∼70 |
De 5 ori/secundă |
12.0 (0,67) |
AC: 3VA DC: 3W |
|

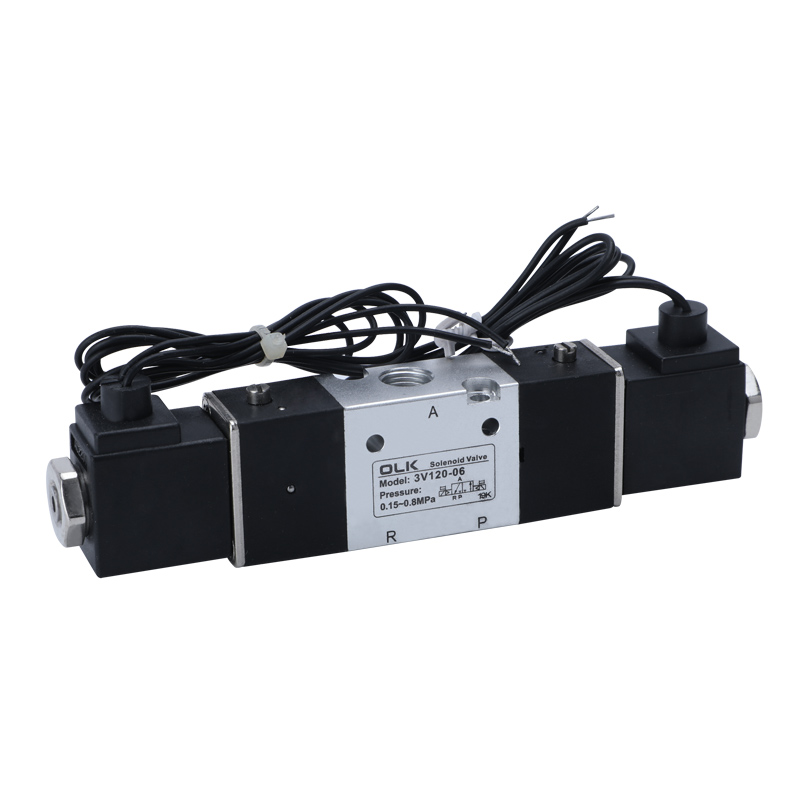

3V120-06 |
G1/8 |
-20∼70 |
De 5 ori/secundă |
12.0 (0,67) |
AC: 3VA DC: 3W |
|
3V210-06 |
Admisie = ieșire = g1/8 |
-20∼70 |
De 5 ori/secundă |
14,0 (0,78) |
AC: 6VA DC: 4.8W |
|
3V220-06 |
Admisie = ieșire = g1/8 |
-20∼70 |
De 5 ori/secundă |
14,0 (0,78) |
AC: 6VA DC: 4.8W |
|

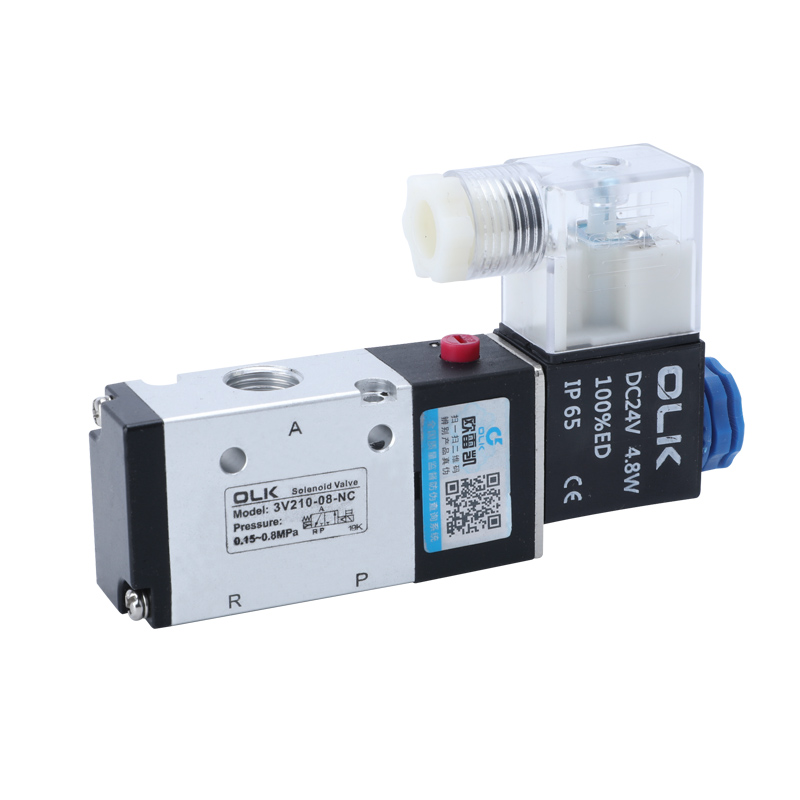

3V210-08 |
Admisie = ieșire = g1/4 |
-20∼70 |
De 5 ori/secundă |
16,0 (0,89) |
AC: 6VA DC: 4.8W |
|

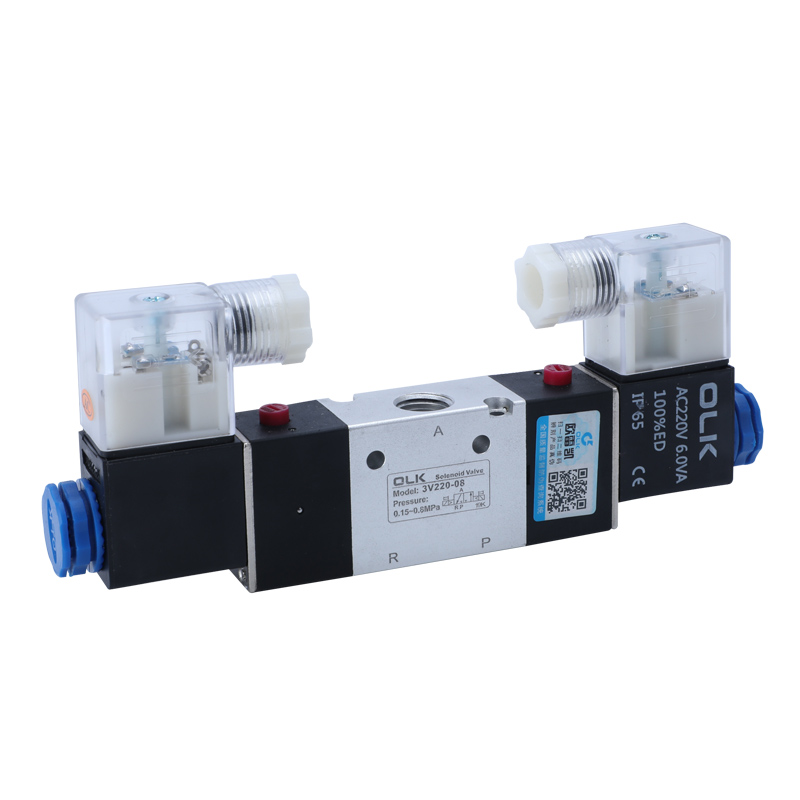

3V220-08 |
Admisie = ieșire = g1/4 |
-20∼70 |
De 5 ori/secundă |
16,0 (0,89) |
AC: 6VA DC: 4.8W |
|
3V310-08 |
Admisie = ieșire = g1/4 |
-20∼70 |
De 5 ori/secundă |
25.0 (1.39) |
AC: 6VA DC: 4.8W |
|
3V320-08 |
Admisie = ieșire = g1/4 |
-20∼70 |
De 5 ori/secundă |
25.0 (1.39) |
AC: 6VA DC: 4.8W |
|
3V310-10 |
Admisie = ieșire = g3/8 |
-20∼70 |
De 5 ori/secundă |
30.0 (1.67) |
AC: 6VA DC: 4.8W |
|
3V320-10 |
Admisie = ieșire = g3/8 |
-20∼70 |
De 5 ori/secundă |
30.0 (1.67) |
AC: 6VA DC: 4.8W |
|
3V410-15 |
Admisie = ieșire = g1/2 |
-5∼60 |
De 3 ori/al doilea |
50.0 (2,79) |
AC: 6VA DC: 4.8W |
|
3V420-15 |
Admisie = ieșire = g1/2 |
-5∼60 |
De 3 ori/al doilea |
50.0 (2,79) |
AC: 6VA DC: 4.8W |
