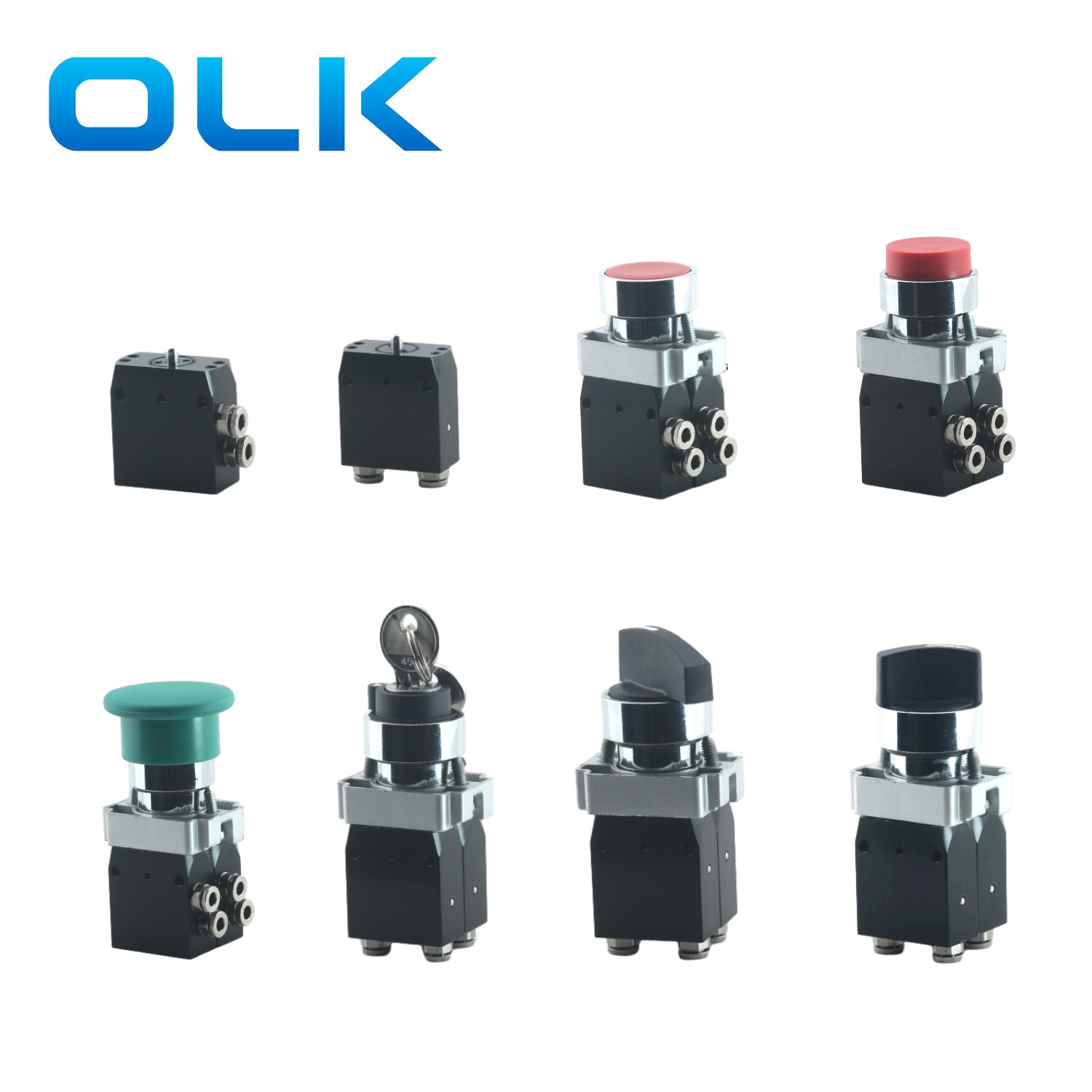

Ouleikai (OLK) 104 Sapa de buton Micro Push Series este o supapă mecanică pneumatică compactă 3/2 proiectată pentru precizie și eficiență. Este adesea folosit pentru a detecta dacă ceva se mișcă, cum ar fi o ușă sau o fereastră de deschidere și închidere, sau pentru a simți piese care se mișcă în interiorul unei mașini. Valvele cu 3 căi și 2 sunt disponibile în versiuni NU sau NC. Se pot alege supapa M104 cu diverse butoane.
Corpul său ușor din aliaj de aluminiu asigură durabilitatea, menținând în același timp un design elegant și modern.
Valva cu buton Micro Push din seria 3 Way 104 este disponibilă în două configurații: portul lateral și portul de jos, oferind opțiuni de instalare flexibile pentru a se potrivi cu diferite aplicații.
Pentru un plus de comoditate, armăturile încorporate push-to-conectare permit conexiuni de tuburi rapide și fără probleme, eliminând nevoia de adaptoare suplimentare sau accesorii. Experimentați o soluție pneumatică perfectă și eficientă cu supapa mecanică din seria 104!

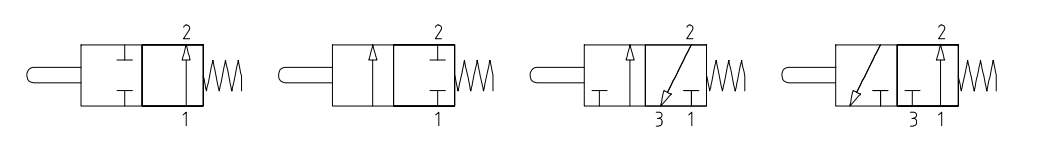

Simbolul seriei M104:
|
Cod de comandă |
||||||||||
|
M104 |
_ |
22 |
_ |
622 |
_ |
1 |
_ |
P |
_ |
F |
|
MODEL: |
Numărul de porturi |
Tip de actuator |
Culoarea butonului |
Tip port |
Funcţie |
|||||
|
104 Seria Micro Valve |
22: 2 Poziția 2 căi |
Gol: tip de bază |
1: Roșu |

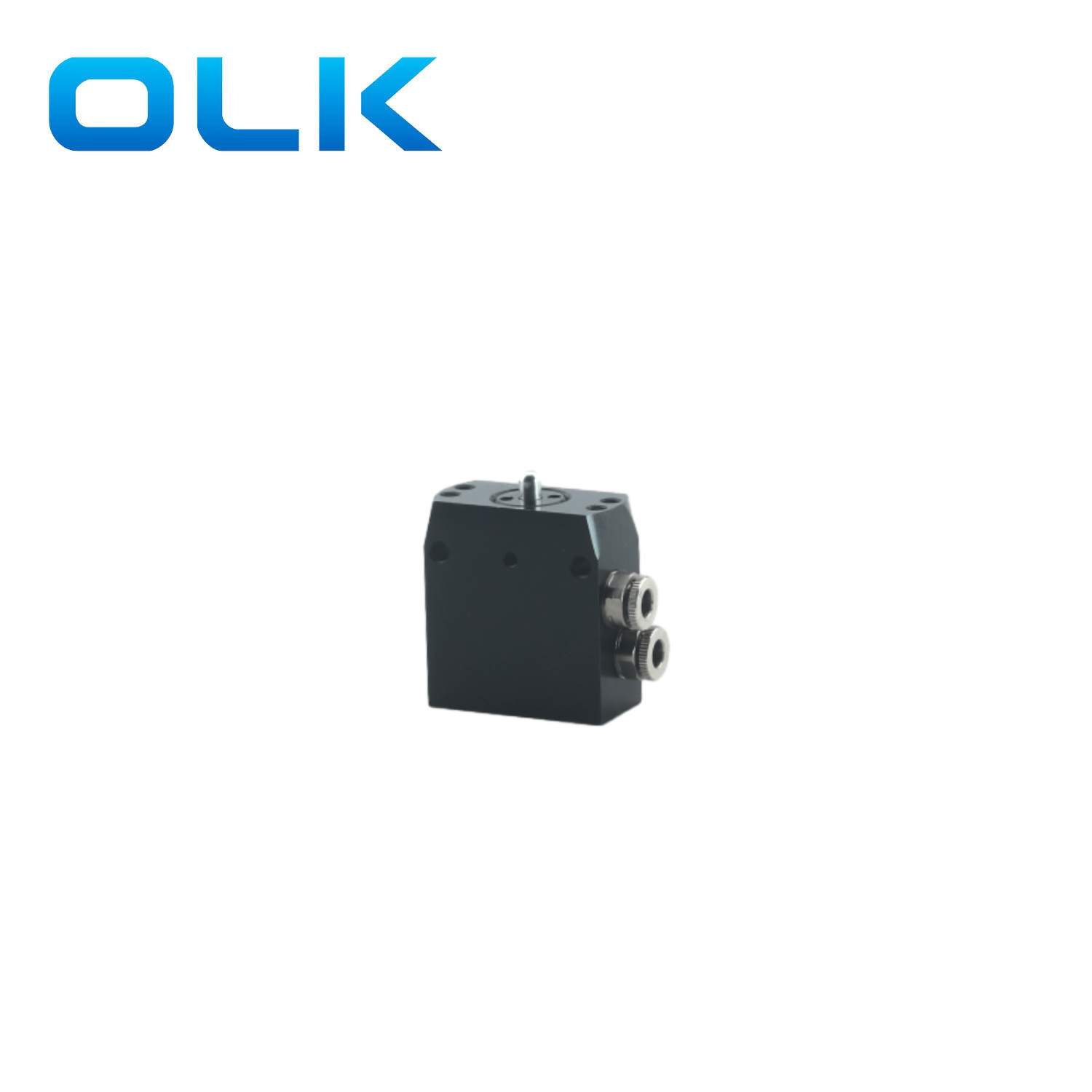

L: Port lateral |
AN |
|||||
|
32: 2 Poziția 3 Way |
623: tip buton plat |
2: Negru |

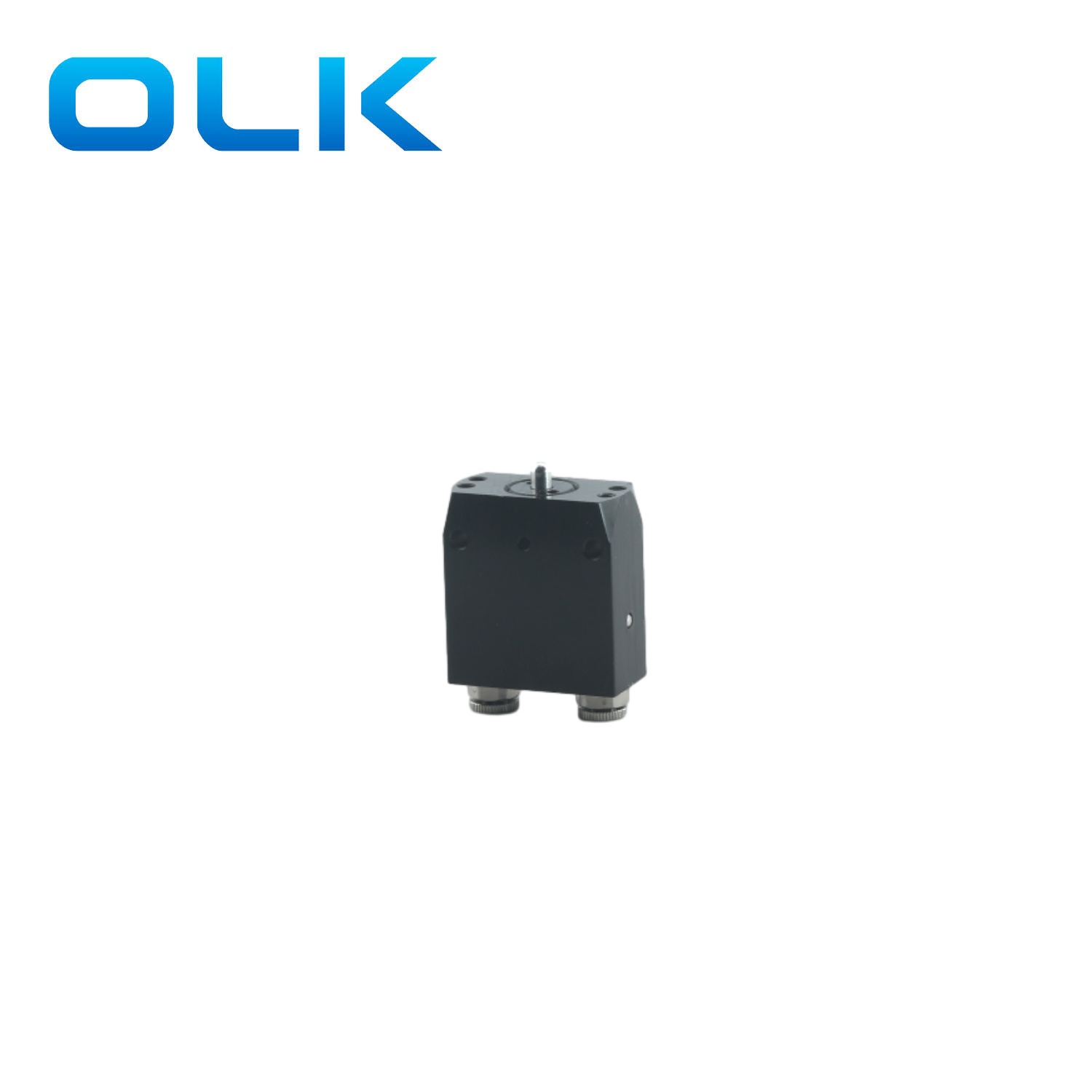

P: Portul de jos |
C: NC |
||||||
|
623: tipul butonului convex |
3: Verde |
|||||||||
|
625: tipul butonului ciupercilor |
4: galben |
|||||||||
|
627: întrerupătoare cu brațe lungi |
||||||||||
|
628: Tip de comutatoare cheie |
||||||||||
|
630: întrerupătoare cu brațe scurte |
||||||||||
| Cod de comandă | ||||||||
| M104 | _ | 52 | _ | 622 | _ | 1 | _ | P |
| MODEL: | Numărul de porturi | Tip de actuator | Culoarea butonului | Tip port | ||||
| 104 Seria Micro Valve | 52: 2 Poziția 5way | Gol: tip de bază | 1: Roșu | L: Port lateral | ||||
| 622: tip buton plat | 2: Negru | P: Portul de jos | ||||||
| 623: tipul butonului convex | 3: Verde | |||||||
| 625: tipul butonului ciupercilor | 4: galben | |||||||
| 627: întrerupătoare cu brațe lungi | ||||||||
| 628: Tip de comutatoare cheie | ||||||||
| 630: întrerupătoare cu brațe scurte | ||||||||
| Cod de comandă | ||||||||||
| M104 | _ | 53 | _ | 33 | _ | 630 | _ | 0 | P | |
| MODEL: | Numărul de porturi | Tip | Tip de actuator | Tip port | ||||||
| 104 Seria Micro Valve | 53: 3 Poziția 5 căi | 32: centru de evacuare | 627: întrerupătoare cu brațe lungi | 0: Momentan în trei poziții | L: Port lateral | |||||
| 33: Centrul de presiune | 628: Tip de comutatoare cheie | 1: comutator întreținut în trei poziții | P: Portul de jos | |||||||
| 630: întrerupătoare cu brațe scurte | ||||||||||
Seria 104 micro -apă apăsare Parametri generali
|
mediu de lucru |
Aer (filtrat printr -un filtru peste 40μm) |
|
Funcţie |
Nu, NC |
|
Orificiu eficient |
Φ2.5 |
|
conector |
4mm împinge în conector |
|
Diametrul portului |
G1/8 |
|
Numărul de poziții |
2/2 drum sau 3/2 |
|
Debit standard NL/min |
90nl/min |
|
Presiunea maximă de lucru |
10 bar |
|
Temperatura de lucru ° C. |
„-5∼70 ℃ |
|
Material corporal |
Aliaj de aluminiu |
|
Supapă M104 - Rezumatul comenzii pentru tipurile de butoane |
||
|

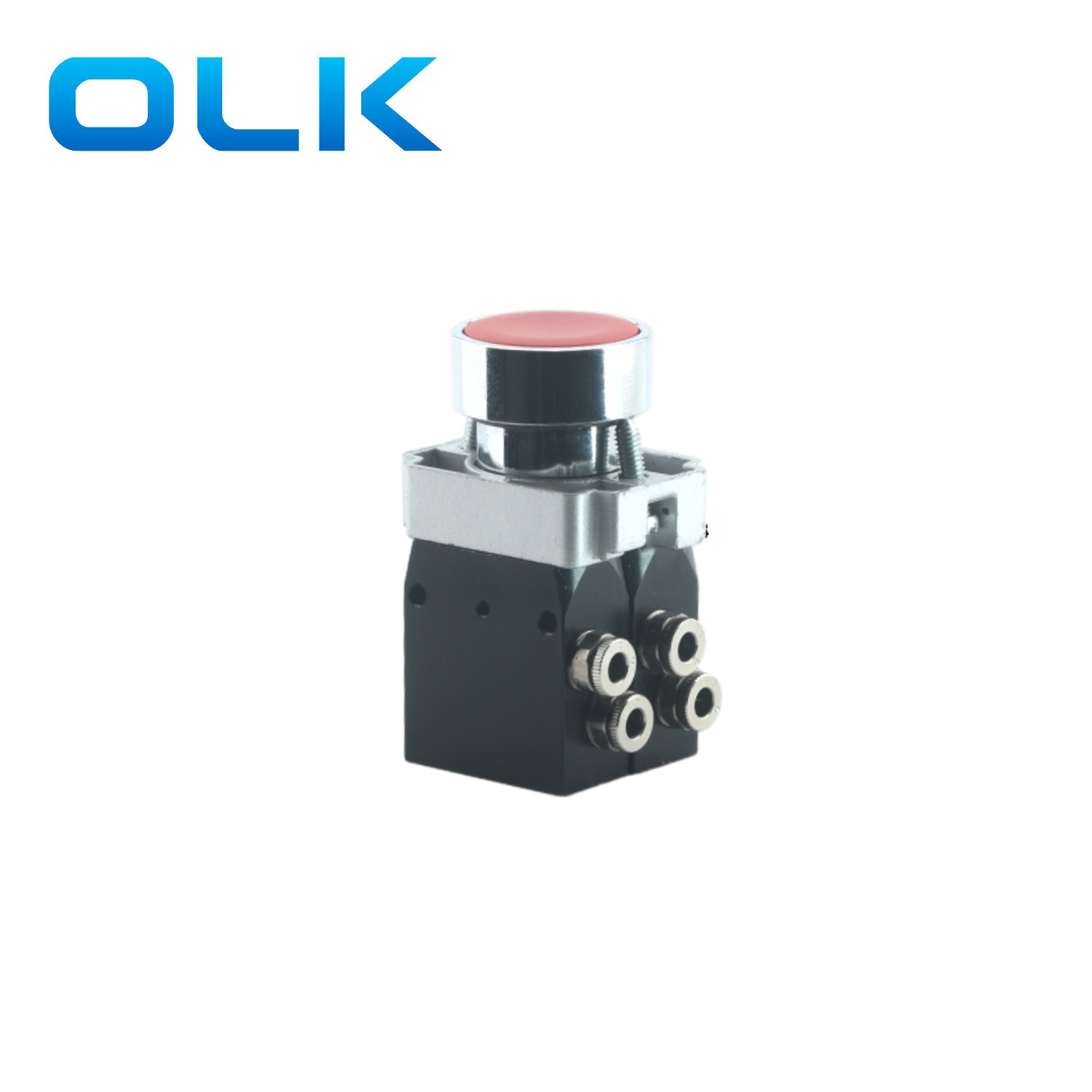

622: tip buton plat |
M104. 622. 1 |
1: Roșu |
|
M104. 622. 2 |
2: Negru |
|
|
M104. 622. 3 |
3: Verde |
|
|
M104. 622. 4 |
4. Yellow |
|
|

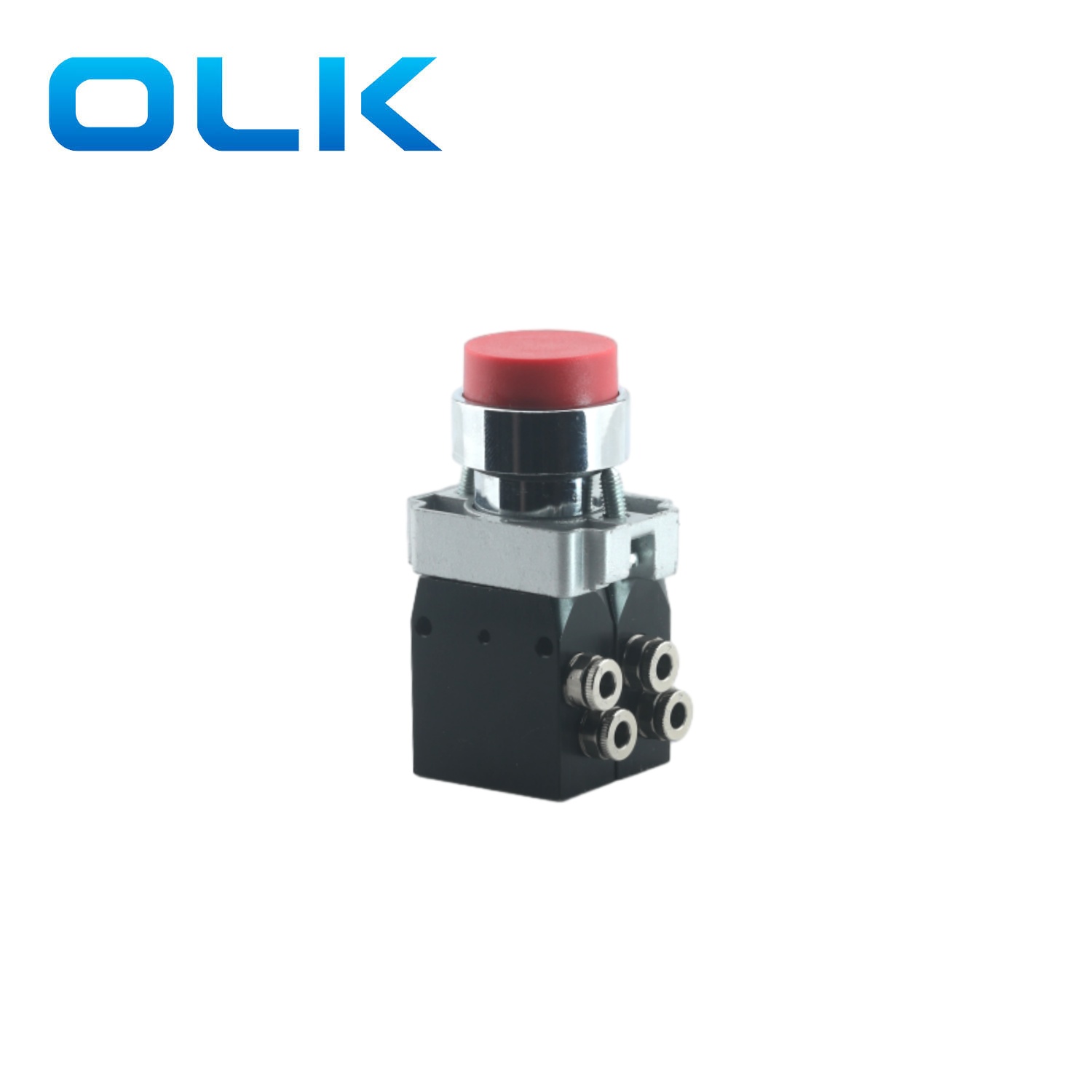

623: tipul butonului convex |
M104. 623. 1 |
1: Roșu |
|
M104. 623. 2 |
2: Negru |
|
|
M104. 623. 3 |
3: Verde |
|
|
M104. 623. 4 |
4. Yellow |
|
|

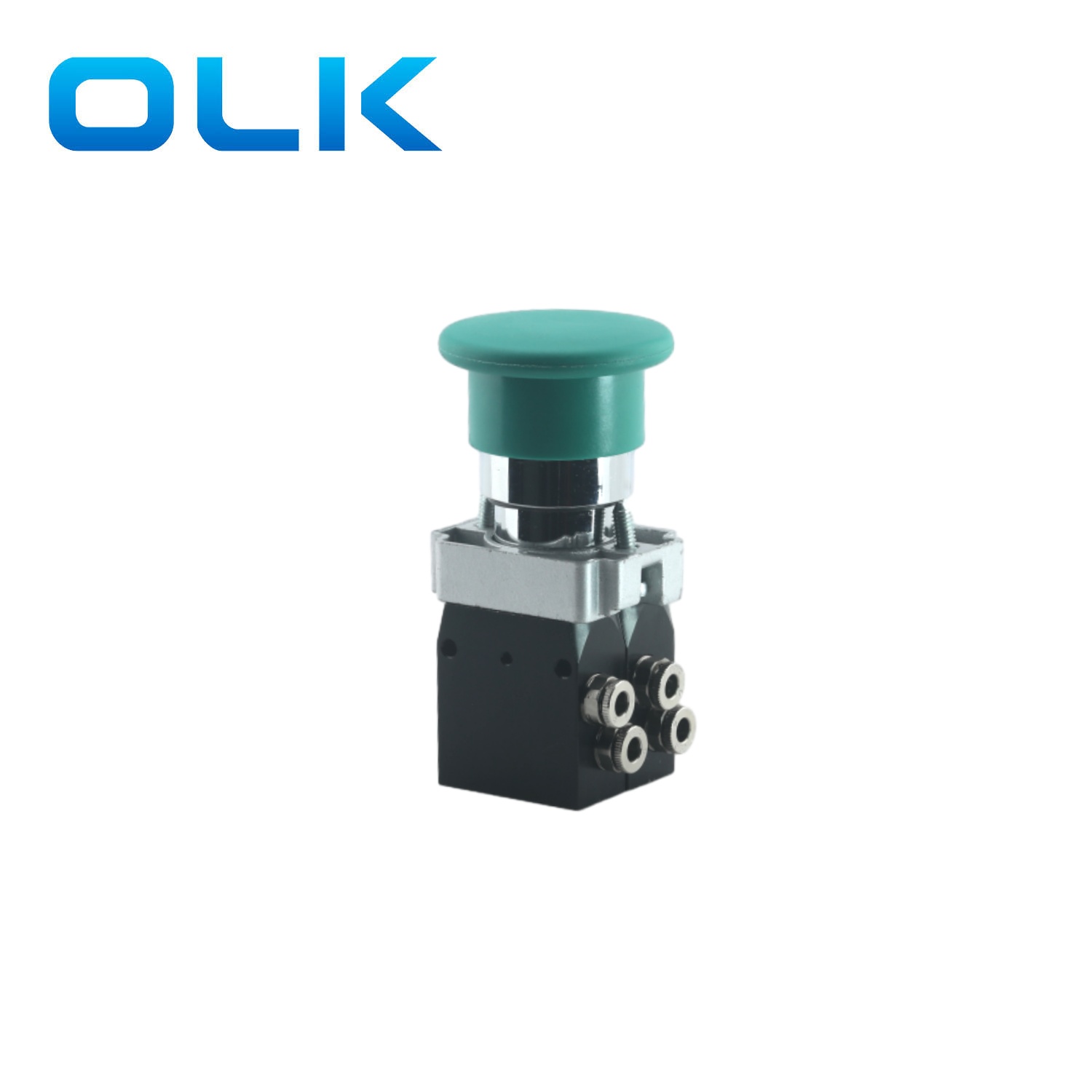

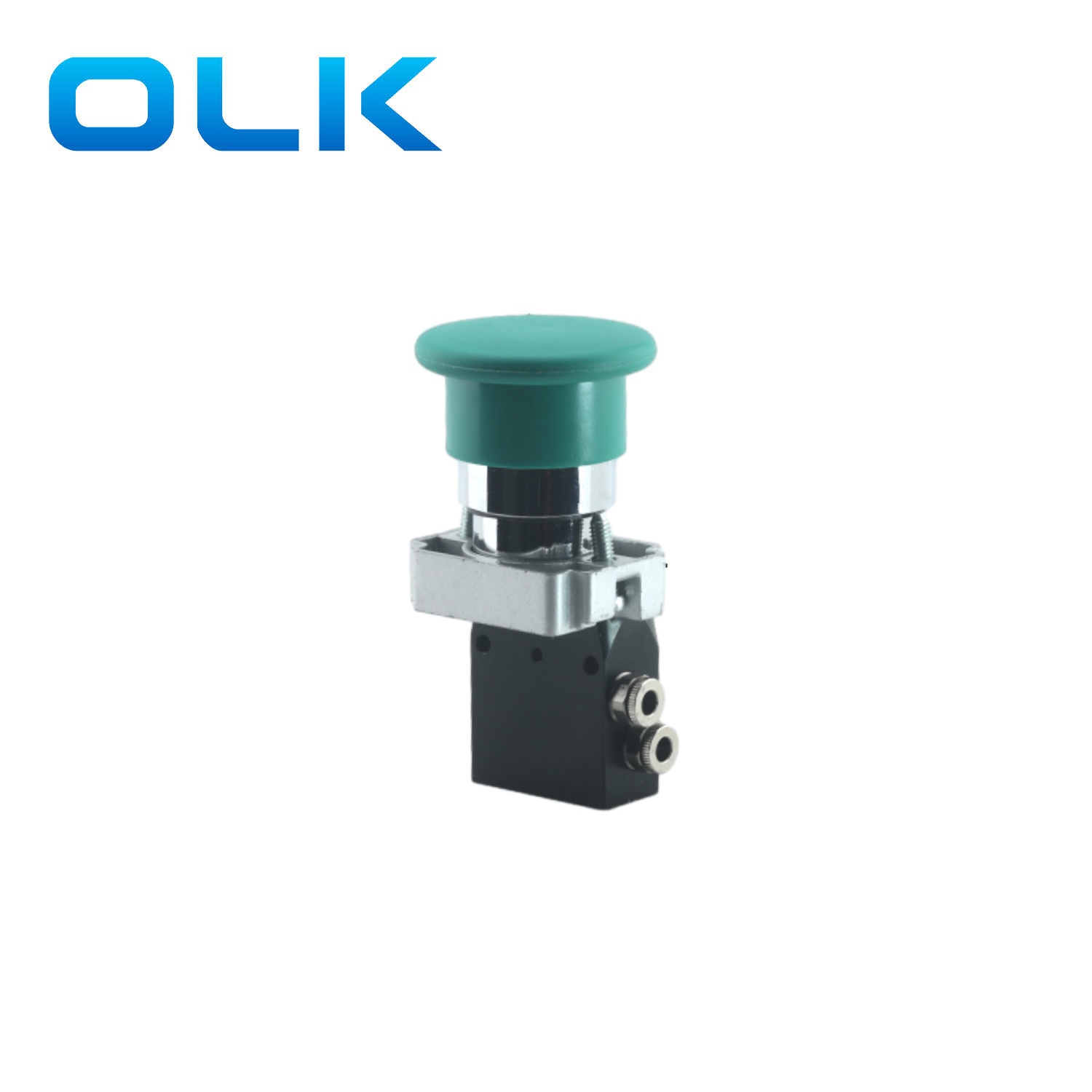

625: tipul butonului ciupercilor |
M104. 625 |
|
|
627: întrerupătoare cu brațe lungi |
M104. 627 |
Comutator întreținut în două poziții |
|
M104. 627.0 |
0: Momentan în trei poziții |
|
|
M104. 627.1 |
1: comutator întreținut în trei poziții |
|
|

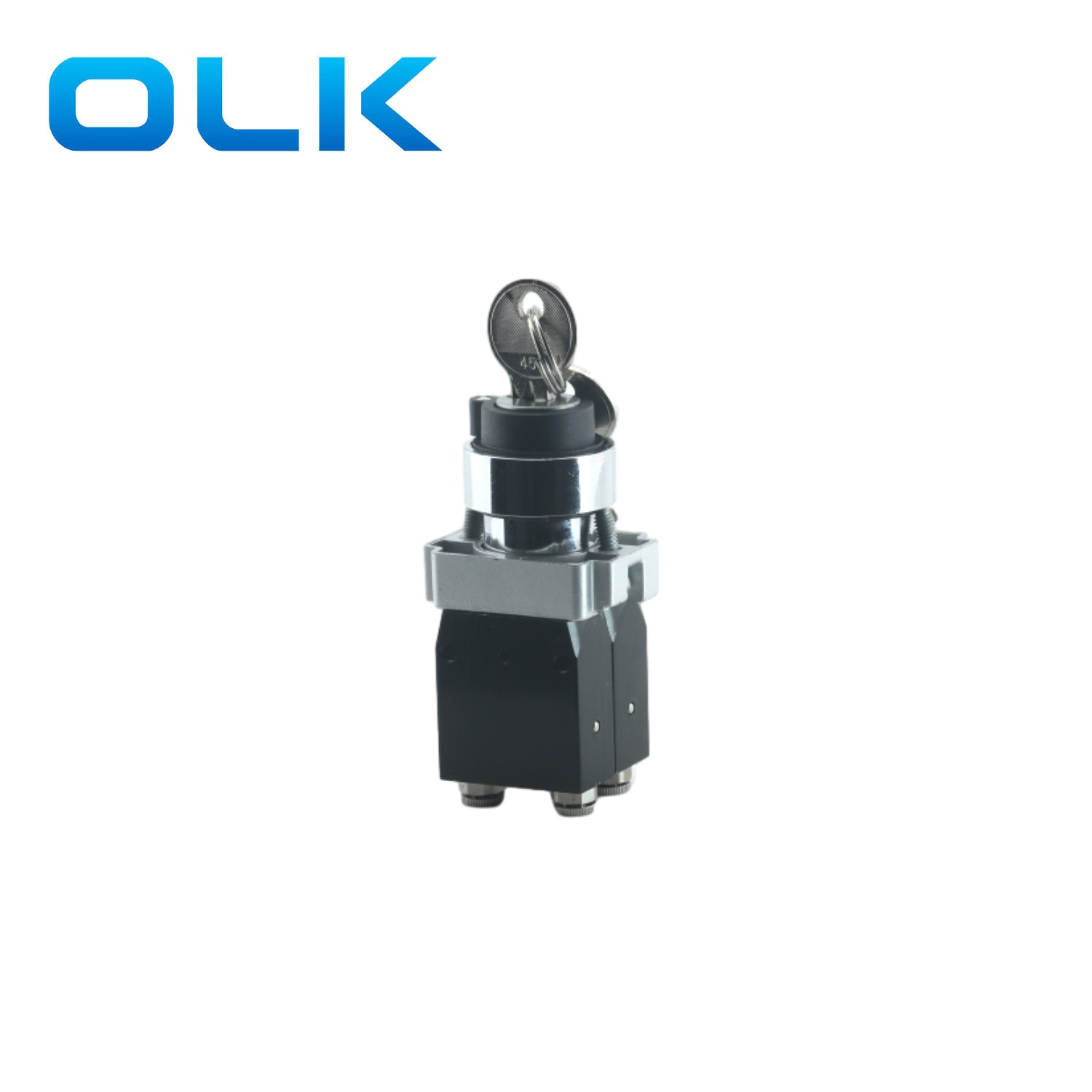

628: Tip de comutatoare cheie |
M104.628 |
Comutator întreținut în două poziții |
|
M104.628.0 |
0: Momentan în trei poziții |
|
|
M104.628.1 |
1: comutator întreținut în trei poziții |
|
|

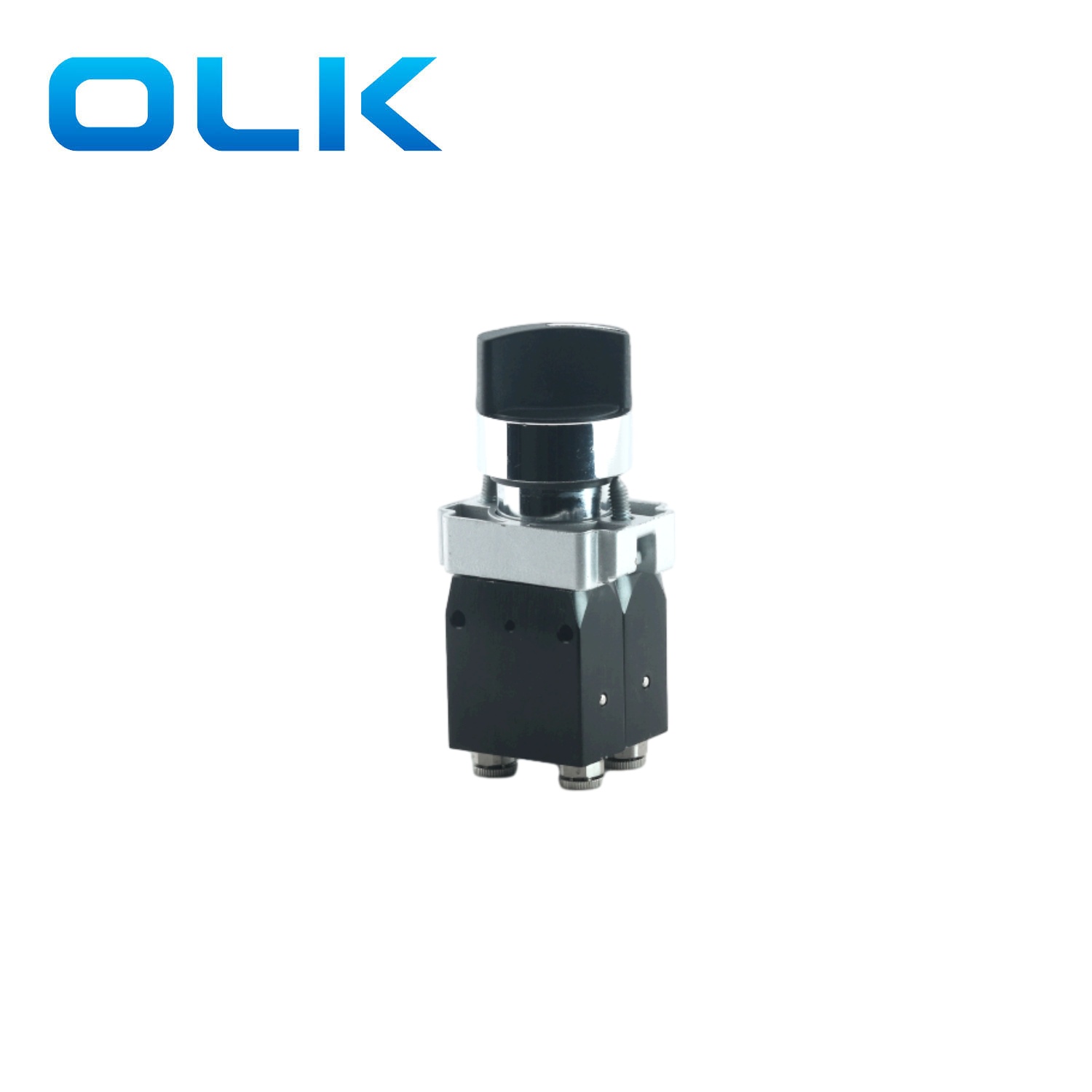

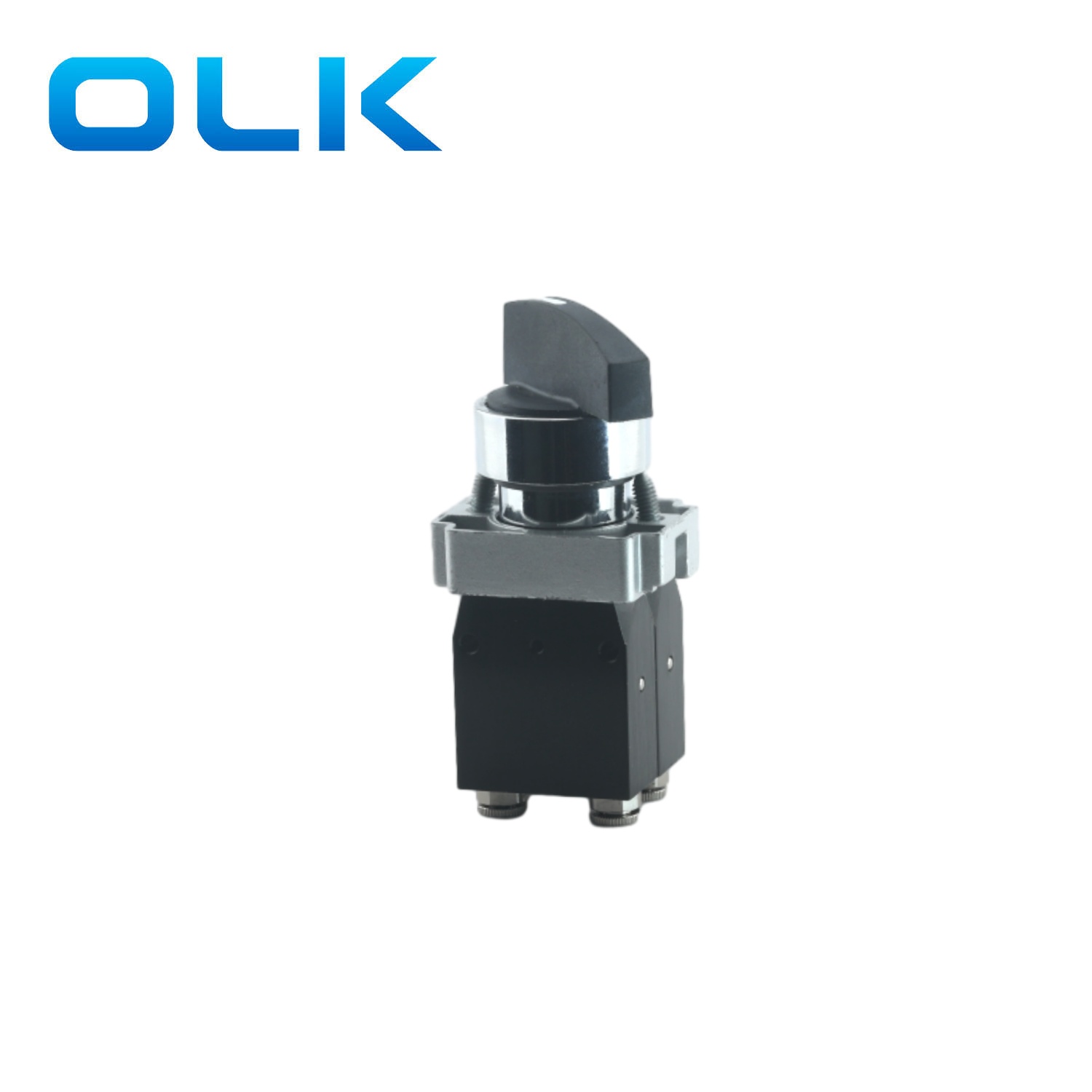

630: întrerupătoare cu brațe scurte |
M104.630 |
Comutator întreținut în două poziții |
|
M104.630.0 |
0: Momentan în trei poziții |
|
|
M104.630.1 |
1: comutator întreținut în trei poziții |
|
|
Panou de montare |
M104.00 |
|
