Un ecartament de presiune este un instrument folosit pentru a măsura presiunea mai mare decât presiunea atmosferică.

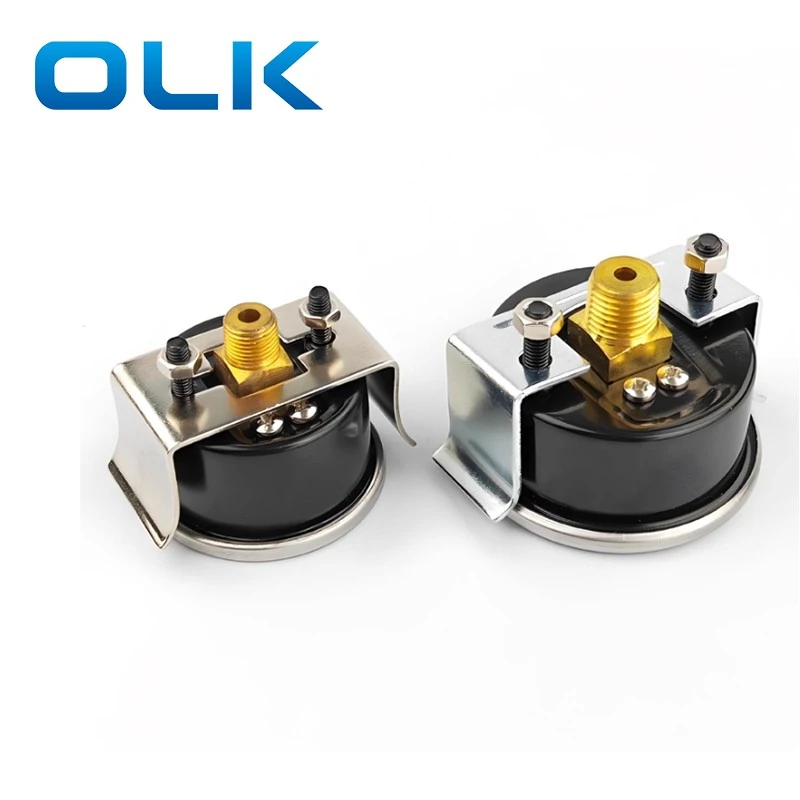

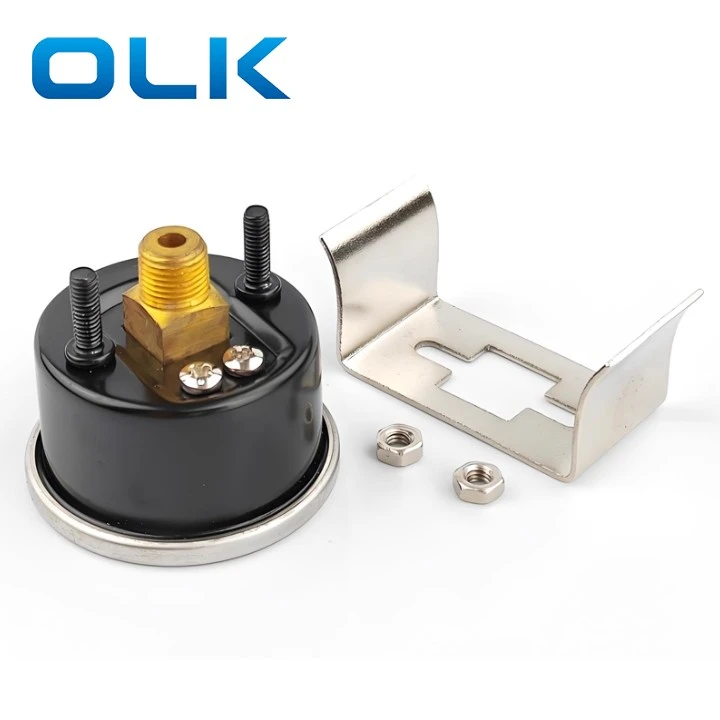

Airtac Type Gu Pressure Gauge are o conexiune filetată din alamă, lunetă din oțel inoxidabil, carcasă neagră, suport de potrivire și două piulițe.
Afișajul la scară dublă oferă lecturi mai clare, iar indicatorul se mișcă mai exact.
· Afișare clară: design de cadran mare cu scară dublă, ușor de citit.
· Construcție puternică: carcasă din oțel cu fereastră de înaltă transparență, rezistentă la impact și rezistență la vibrații.
· Diverse specificații: disponibile în mai multe intervale de presiune și dimensiuni de porturi (inclusiv 1/8 "și 1/4").
· Aplicații largi: adecvate pentru regulatoare de filtrare, unități de preparare a aerului și echipamente pneumatice.
|
Cod de comandă |
|||
|
G |
U |
- |
40 |
|
Model |
Cod de tip mont |
|
Diametrul cadranului |
|
G: Gautge de presiune |
S: montare standard |
|
40: 40mm |
|
|
F: montare cu flanșă |
|
50: 50mm |
|
|
U: montare a panoului |
|
60: 60mm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Model |
GU40 |
GU50 |
GU60 |
|
Fluid |
Aer |
||
|
Dimensiunea portului |
1/8 |
1/4 |
1/4 |
|
Interval de temperatură |
-40--70 ℃ |
||
|
Grad de precizie |
2.5 |
||
|
Gama de presiune a unităților și instrucțiunilor |
N: 0 ~ 1,0mpa (tip standard); 0 ~ 0,4mpa (tip de presiune mai mică) |
||
|
B: 0 ~ 10 bar (tip standard); 0 ~ 4 bar (tip de presiune mai mică) |
|||
|
P: 0 ~ 140psi (tip standard); 0 ~ 60psi (tip de presiune mai mică) |
|||
|
Z: 0 ~ 10kgf/cm2and 0 ~ 140psi (afișaj la scară dublă, tip standard) 0 ~ 4kgf/cm2and 0 ~ 60psi (afișaj pe scară dublă, tip de presiune mai mică) |
|||
|
Materialul pieselor majore |
Nucleu: alamă; coajă: |
||
1. Dacă apa, uleiul sau alte lichide intră în gabarit, citirea presiunii poate fi greșită.
2. Moșteniți indicatoarele de limită superioară și inferioară manual. Dacă utilizați o șurubelniță mică sau alte unelte, aveți grijă să nu zgâriați cadranul sau să îndoiți indicatorul.
3. Nu folosiți în locuri cu gaz coroziv. Fereastra este din plastic, așa că nu -l lăsați să atingă substanțe chimice. Nu folosiți în locuri cu vibrații sau șoc.
4. Gautul de presiune diferențială trebuie instalat vertical. Conectați portul „înalt” la partea de înaltă presiune și portul „joasă” la partea de joasă presiune. Este utilizat pentru a măsura pierderea de presiune a filtrelor pentru a ști când să schimbi elementul de filtru.
5. Dacă aveți nevoie de o măsurare de presiune foarte precisă, utilizați un manometru de presiune de precizie.
6. Când alegeți un manometru de presiune, intervalul de lucru ar trebui să fie cu aproximativ 20% mai mic decât presiunea maximă prezentată pe gabarit.
7. Dacă presiunea sistemului se schimbă brusc din cauza pulsiunii sau a impactului, citirea poate să nu fie corectă. Luați măsuri de protecție.
8. Verificați și calibrați în mod regulat gabaritul de presiune.
Ce înseamnă GS/GF/GU în ecartamentul de presiune?
Gautul de presiune din seria GS este montarea standard; GF Series Pressure este montare cu flanșă; Gu Seies Gauge de presiune este montarea panoului.
Care este gradul de precizie GU GAUGE?
Grad de precizie: 2.5
Care este intervalul de presiune al GU PRESION GAUGE?
Gama de măsurare a gabaritului de presiune Gu este de obicei 0–1 MPa
