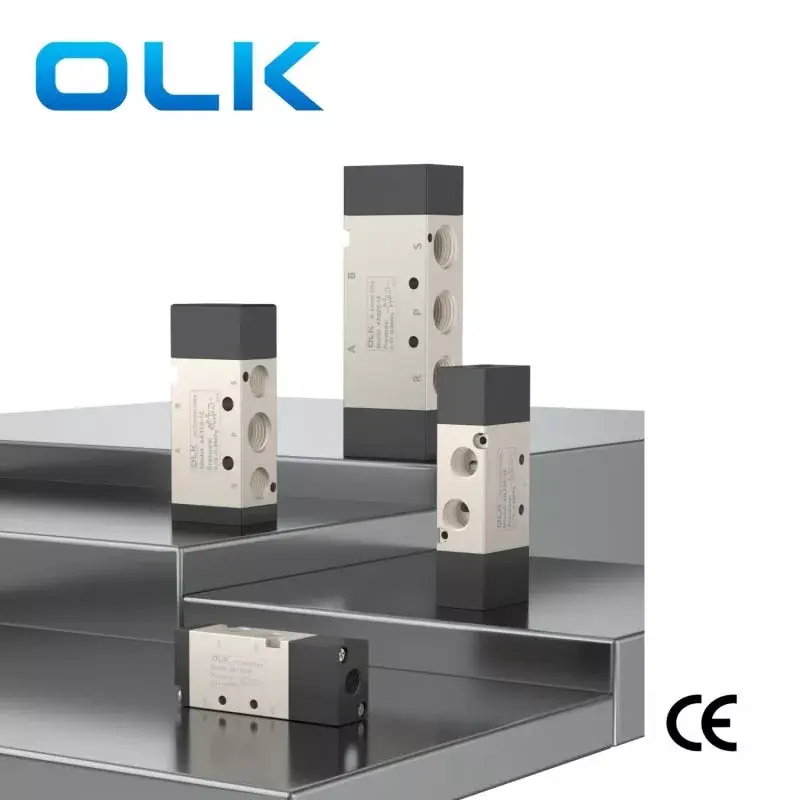

Supapa de control a aerului din seria 4A (OLK) 4A permite controlul și comutarea diferitelor fluide și poate controla cilindrii cu acțiune dublă. Seria 4A este controlată de aer, asigurând viteza de răspuns rapid și funcționarea exactă pentru a garanta stabilitatea și precizia controlului gazelor. Este strict interzis să folosești acest produs în condiții care depășesc intervalul specificat pentru a evita afectarea duratei de viață și siguranța produsului.
SIMBOL:
Cod de comandă
4A
1
10
06
MODEL
COD
Tip de supapă
Dimensiunea portului
4A: 2 Poziție 5 Way Valve/3 Poziție 5 Way Valve
Seria 1: 100
10: Solenoid unic 5/2
M5: M5x0.8
2: seria 200
20: Valvă cu solenoid dublu 5/2
06: G1/8
Seria 3: 300
30C: supapă cu solenoid dublu 5/3 Centru închis
08: G1/4
Seria 4: 400
30E: Valvă cu solenoid dublu 5/3 Centrul de evacuare
10: G3/8
30p: supapă cu solenoid dublu 5/3 Centrul de presiune Way
15: G1/2

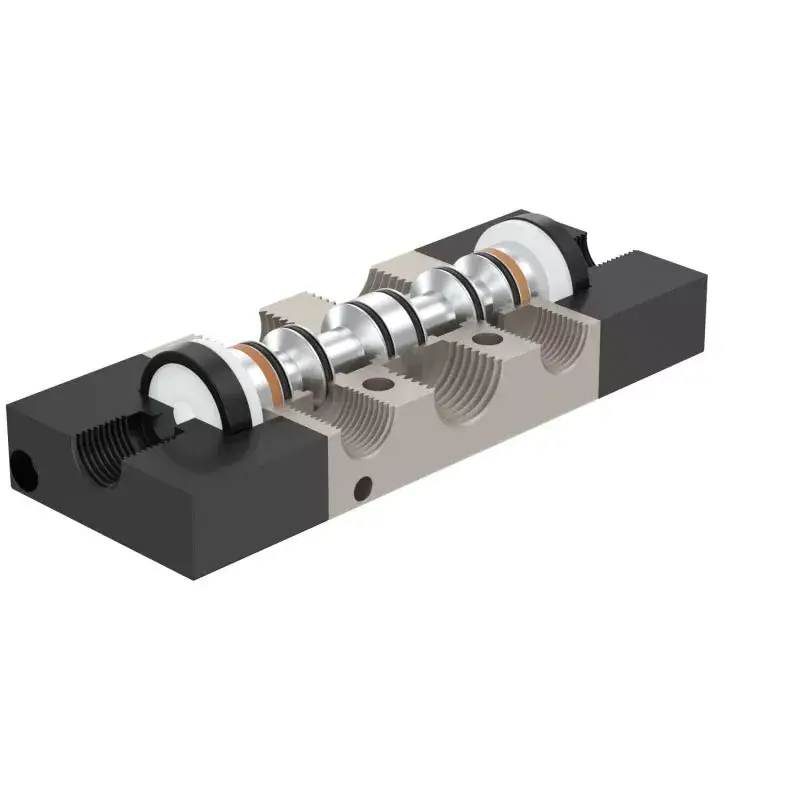

1. Structura tipului de piston, etanșare excelentă, reacție receptivă;
2. Ventilele solenoide în trei poziții oferă trei funcții centrale din care să alegeți;
3. Valvele pneumatice cu două poziții cu cap dublu prezintă o funcție de memorie;
4. Gaura interioară este procesată cu o tehnică specială, ceea ce duce la o rezistență scăzută de frecare, la presiunea scăzută de pornire și la durata de viață lungă;
5. Nu este nevoie de lubrifiere în ulei;
6. Poate fi integrat cu o bază pentru a forma un grup de valve, economisind spațiu de instalare.
|
mediu de lucru |
Aer (filtrat printr -un filtru peste 40μm) |
|
Acţiune |
Controlul aerului extern |
|
lubrifiant |
inutil |
|
Interval de presiune de lucru MPA (PSI) |
0,15∼0,8 (21 ~ 114) |
|
Rezistență la presiune garantată |
1,5MPa (215psi) |
|
Temperatura de lucru ° C. |
-20∼70 |
|
Material corporal |
Aliaj de aluminiu |
|
model |
Diametrul portului |
numărul de poziții |
cea mai mare frecvență de funcționare |
Zona efectivă a secțiunii transversale mm² (valoarea CV) |
|
4A110-M5 |
M5 |
2 Poziția 5 căi |
De 5 ori/al doilea |
5,5 (0,31) |
|
4A120-M5 |
M5 |
2 Poziția 5 căi |
De 5 ori/al doilea |
5,5 (0,31) |
|
4A130C-M5 |
M5 |
Trei poziții pe cinci căi |
De 3 ori/al doilea |
5.0 (0,28) |
|
4A130E-M5 |
M5 |
Trei poziții pe cinci căi |
De 3 ori/al doilea |
5.0 (0,28) |
|
4A130P-M5 |
M5 |
Trei poziții pe cinci căi |
De 3 ori/al doilea |
5.0 (0,28) |
|

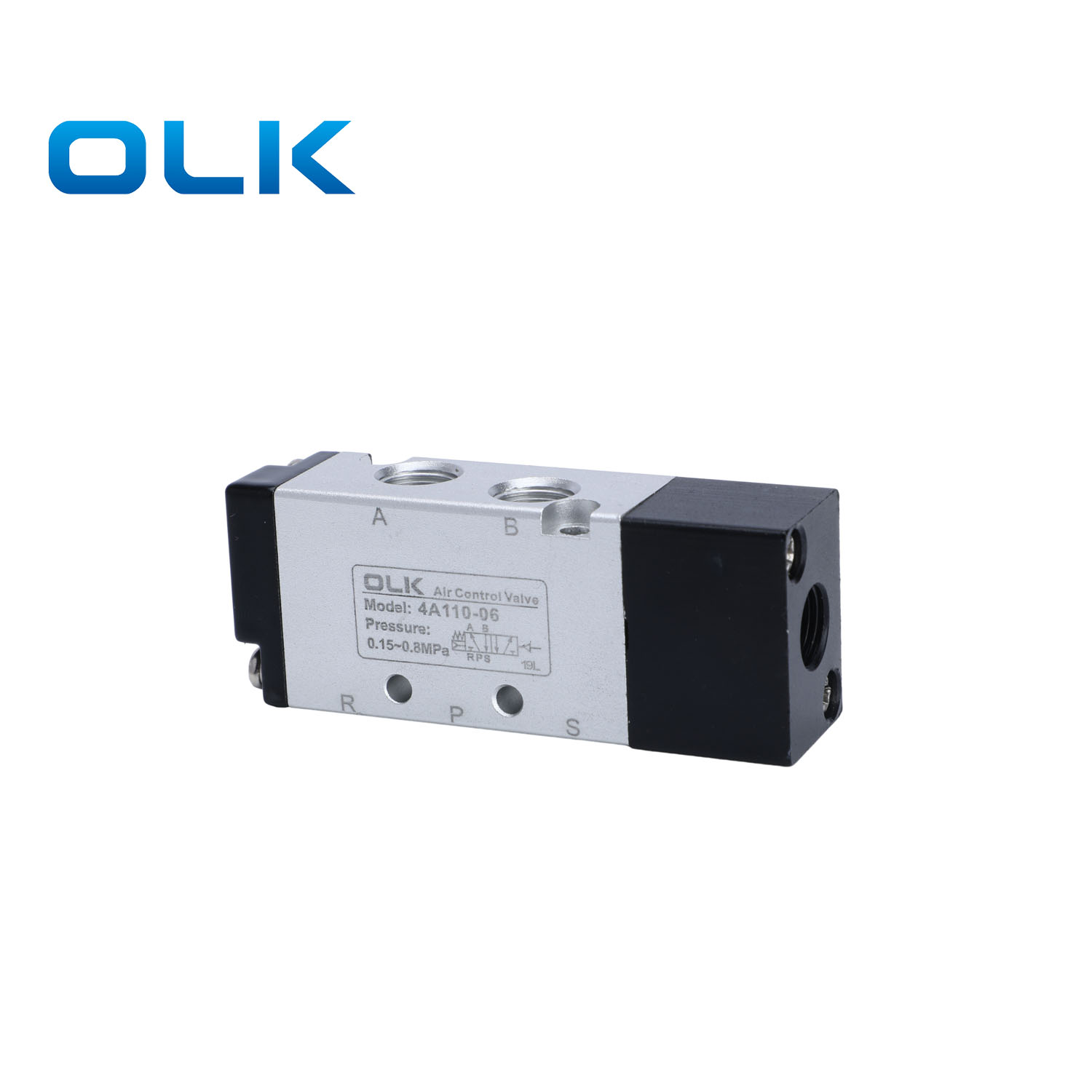

4A110-06 |
G1/8 |
2 Poziția 5 căi |
De 5 ori/al doilea |
12.0 (0,67) |
|

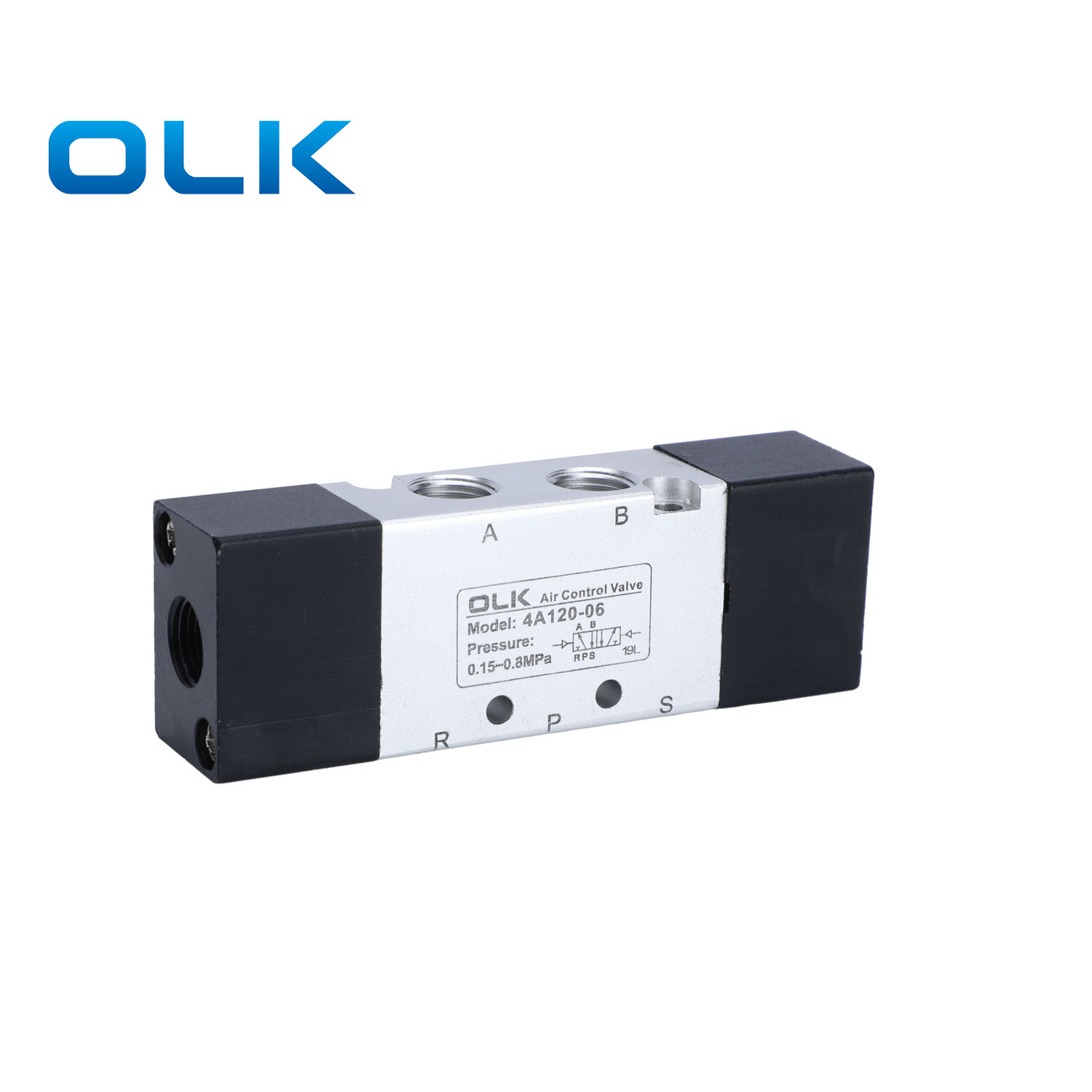

4A120-06 |
G1/8 |
2 Poziția 5 căi |
De 5 ori/al doilea |
12.0 (0,67) |
|

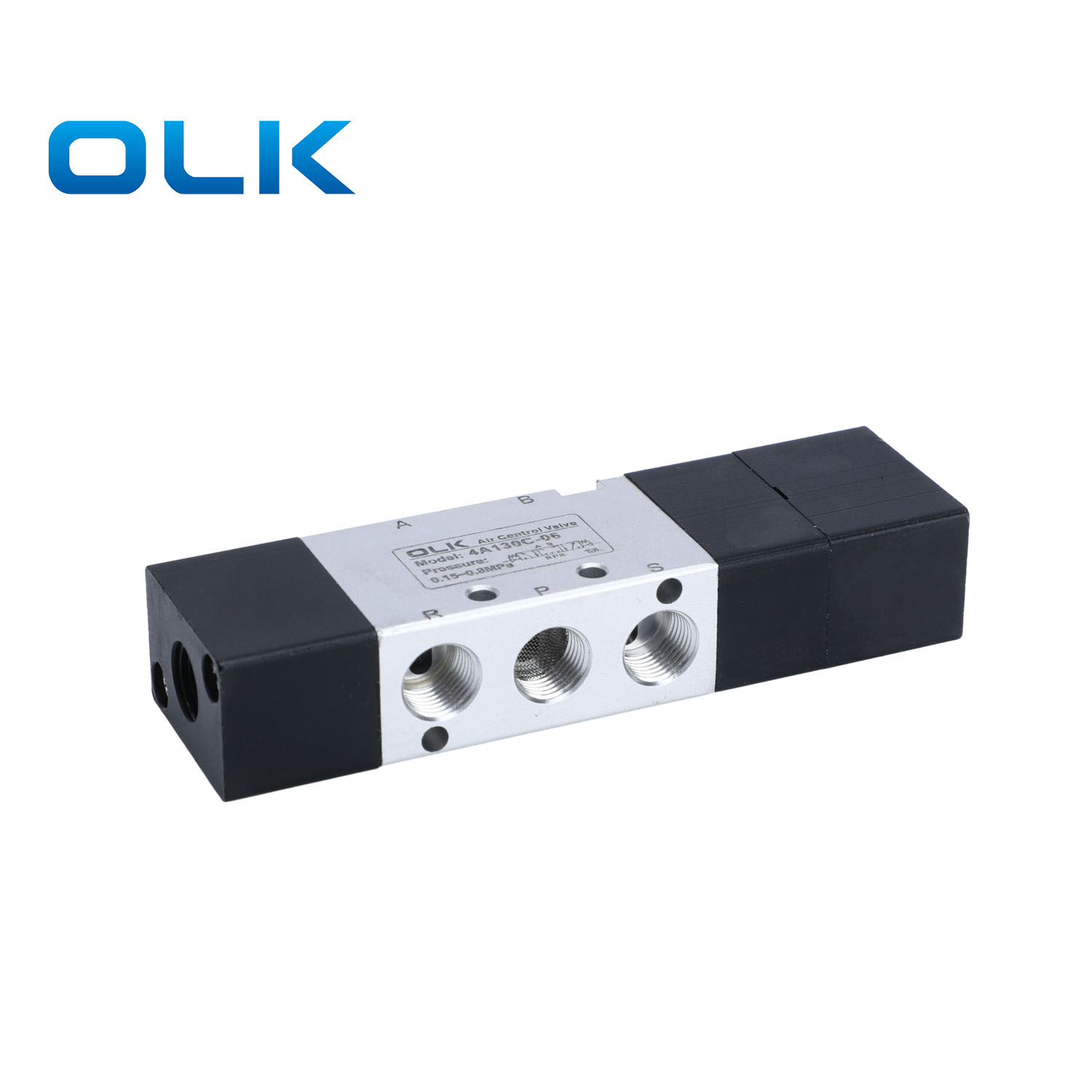

4A130C-06 |
G1/8 |
Trei poziții pe cinci căi |
De 3 ori/al doilea |
9.0 (0,50) |
|
4A130E-06 |
G1/8 |
Trei poziții pe cinci căi |
De 3 ori/al doilea |
9.0 (0,50) |
|
4A130P-06 |
G1/8 |
Trei poziții pe cinci căi |
De 3 ori/al doilea |
9.0 (0,50) |
|
4A210-06 |
G1/8 |
2 Poziția 5 căi |
De 5 ori/al doilea |
14,0 (0,78) |
|
4A220-06 |
G1/8 |
2 Poziția 5 căi |
De 5 ori/al doilea |
14,0 (0,78) |
|
4A230C-06 |
G1/8 |
Trei poziții pe cinci căi |
De 3 ori/al doilea |
12.0 (0,67) |
|
4A230E-06 |
G1/8 |
Trei poziții pe cinci căi |
De 3 ori/al doilea |
12.0 (0,67) |
|
4A230P-06 |
G1/8 |
Trei poziții pe cinci căi |
De 3 ori/al doilea |
12.0 (0,67) |
|

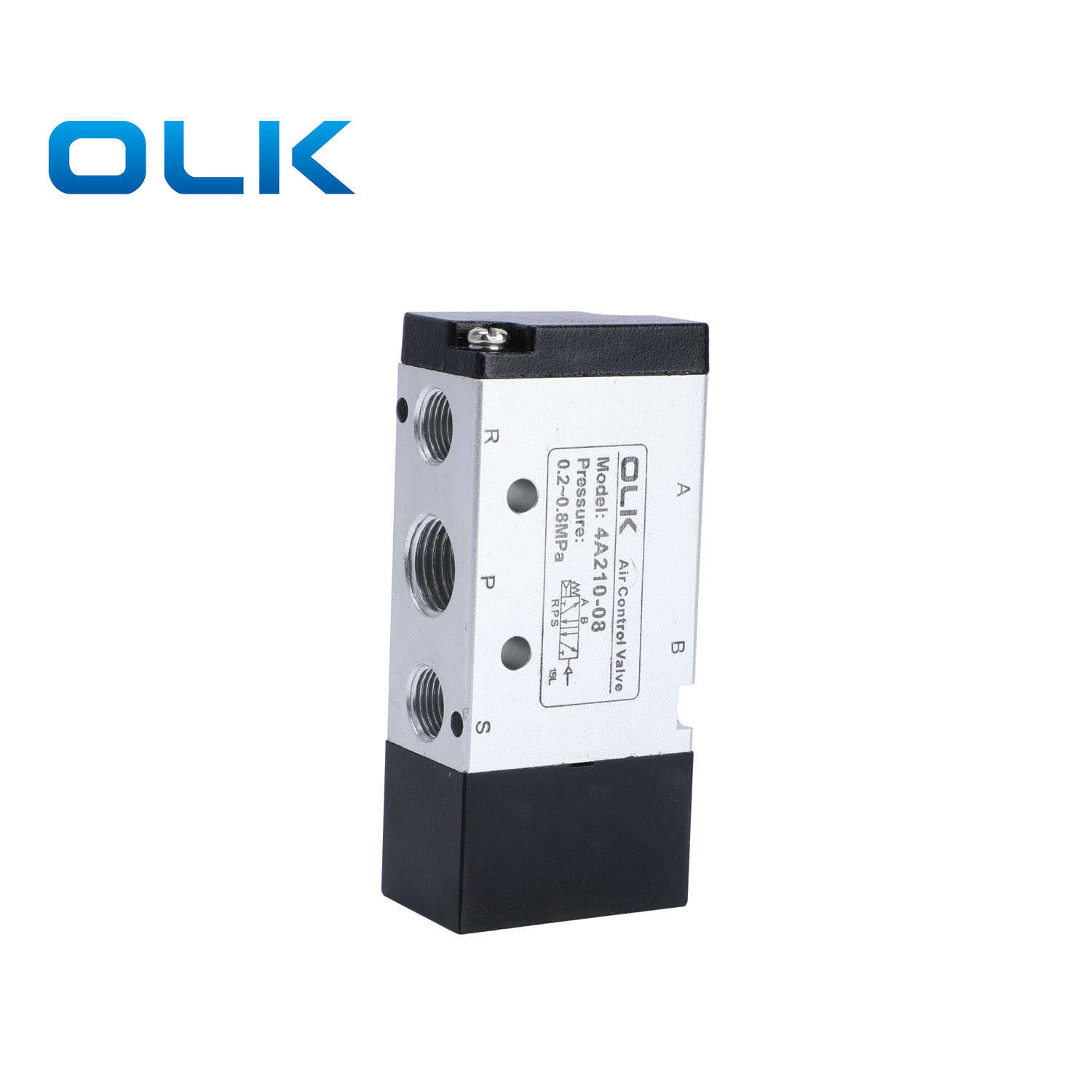

4A210-08 |
Intrare = ieșire = g1/4 evacuare = pt1/8 |
2 Poziția 5 căi |
De 5 ori/al doilea |
16,0 (0,89) |
|

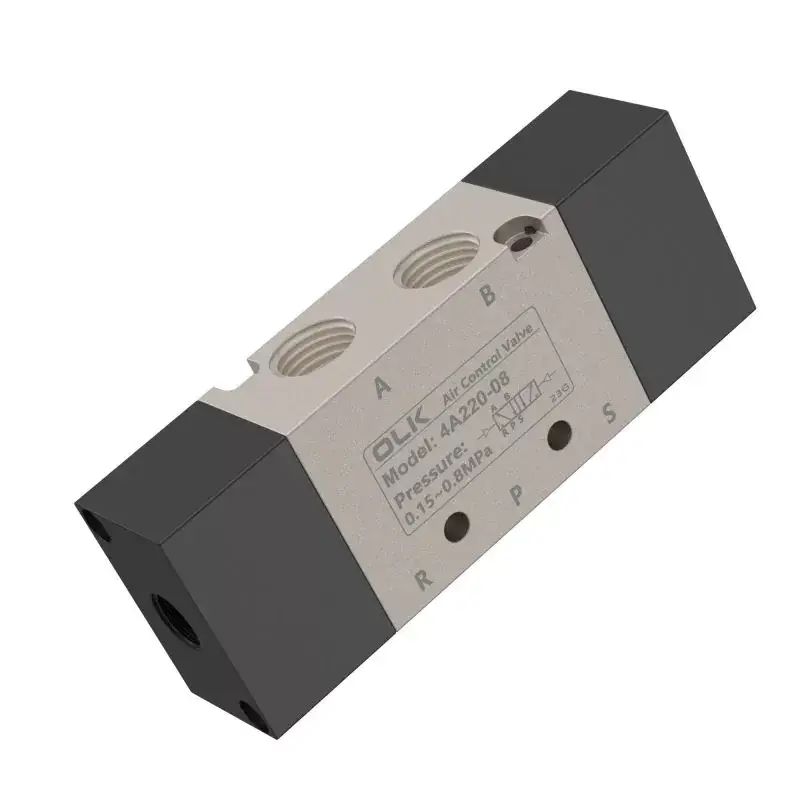

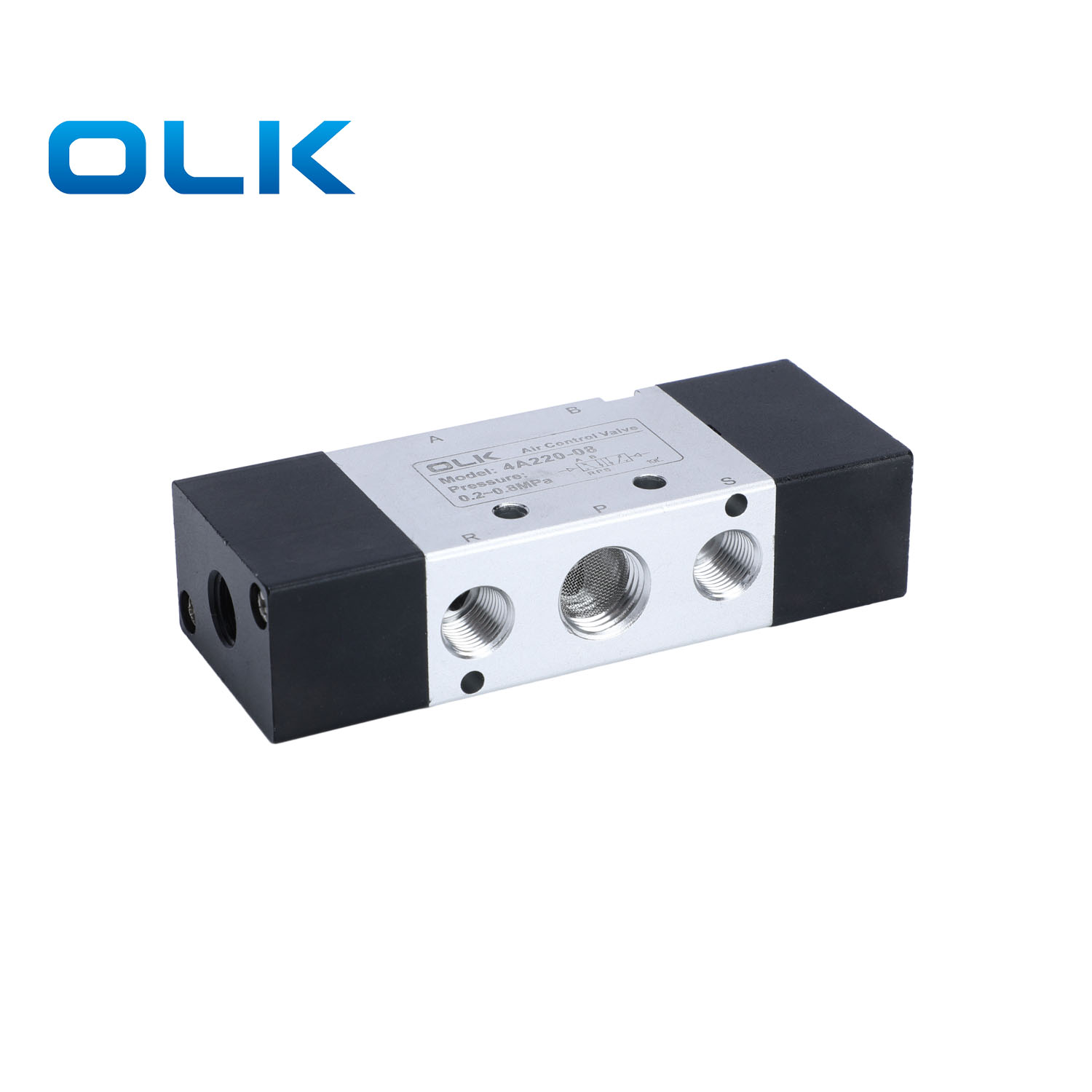

4A220-08 |
Intrare = ieșire = g1/4 evacuare = pt1/8 |
2 Poziția 5 căi |
De 5 ori/al doilea |
16,0 (0,89) |
|
4A230C-08 |
Intrare = ieșire = g1/4 evacuare = pt1/8 |
Trei poziții pe cinci căi |
De 3 ori/al doilea |
12.0 (0,67) |
|
4A230E-08 |
Intrare = ieșire = g1/4 evacuare = pt1/8 |
Trei poziții pe cinci căi |
De 3 ori/al doilea |
12.0 (0,67) |
|
4A230P-08 |
Intrare = ieșire = g1/4 evacuare = pt1/8 |
Trei poziții pe cinci căi |
De 3 ori/al doilea |
12.0 (0,67) |
|
4A310-08 |
G1/4 |
2 Poziția 5 căi |
De 4 ori/secundă |
25.0 (1,40) |
|
4A320-08 |
G1/4 |
2 Poziția 5 căi |
De 4 ori/secundă |
25.0 (1,40) |
|
4A330C-08 |
G1/4 |
Trei poziții pe cinci căi |
De 3 ori/al doilea |
18.0 (1.00) |
|
4A330E-08 |
G1/4 |
Trei poziții pe cinci căi |
De 3 ori/al doilea |
18.0 (1.00) |
|
4A330P-08 |
G1/4 |
Trei poziții pe cinci căi |
De 3 ori/al doilea |
18.0 (1.00) |
|
4A310-10 |
Intrare = ieșire = g3/8 evacuare = pt1/4 |
2 Poziția 5 căi |
De 4 ori/secundă |
30.0 (1.67) |
|
4A320-10 |
Intrare = ieșire = g3/8 evacuare = pt1/4 |
2 Poziția 5 căi |
De 4 ori/secundă |
30.0 (1.67) |
|
4A330C-10 |
Intrare = ieșire = g3/8 evacuare = pt1/4 |
Trei poziții pe cinci căi |
De 3 ori/al doilea |
18.0 (1.00) |
|
4A330E-10 |
Intrare = ieșire = g3/8 evacuare = pt1/4 |
Trei poziții pe cinci căi |
De 3 ori/al doilea |
18.0 (1.00) |
|
4A330P-10 |
Intrare = ieșire = g3/8 evacuare = pt1/4 |
Trei poziții pe cinci căi |
De 3 ori/al doilea |
18.0 (1.00) |
|
4A410-15 |
G1/2 |
2 Poziția 5 căi |
De 3 ori/al doilea |
50.0 (2,79) |
|
4A420-15 |
G1/2 |
2 Poziția 5 căi |
De 3 ori/al doilea |
50.0 (2,79) |
|
4A430C-15 |
G1/2 |
Trei poziții pe cinci căi |
De 3 ori/al doilea |
30.0 (1.67) |
|
4A430E-15 |
G1/2 |
Trei poziții pe cinci căi |
De 3 ori/al doilea |
30.0 (1.67) |
|
4A430P-15 |
G1/2 |
Trei poziții pe cinci căi |
De 3 ori/al doilea |
30.0 (1.67) |
