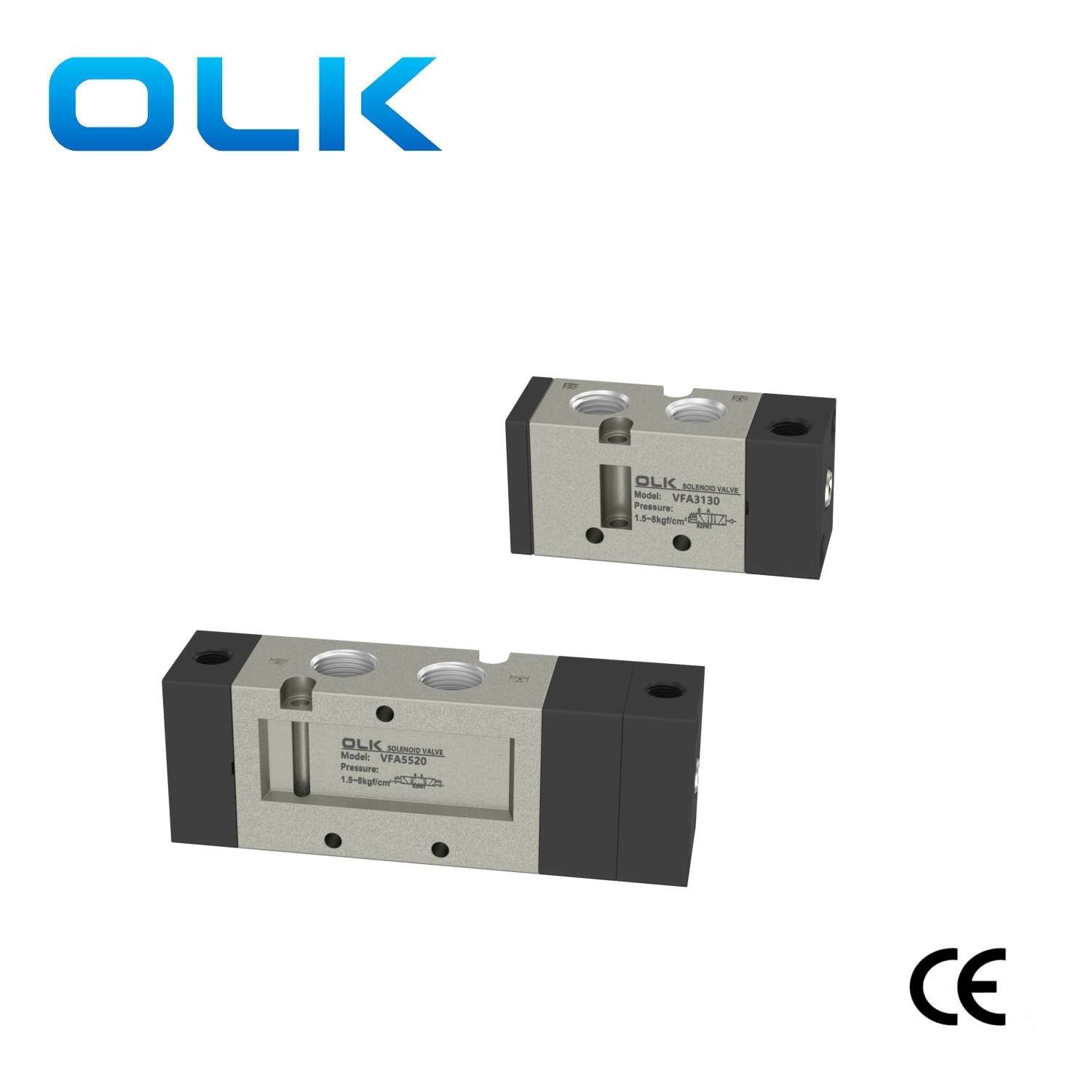

Valvele de inversare a controlului pneumatic Ouleikai (OLK) VFA oferă trei opțiuni de trasee cu două porturi cu două porturi cu două porturi cu două porturi, cu două porturi cu două porturi, cu două porturi, cu două porturi. Miezul supapei comută prin presiune pneumatică pentru a schimba direcția fluxului de aer. Această presiune pneumatică este cunoscută sub numele de presiune pilot sau presiune de control, furnizată extern. Firele de interfață ale corpului supapei de control al aerului VFA sunt fără burr, iar interiorul corpului valvei este neted. Folosește un ecran de filtru de 40 de microni pentru o filtrare eficientă a impurității, prelungind durata de viață a inelului de etanșare.
Supapa de control pneumatică VFA este utilizată pe scară largă în diferite sectoare industriale, cum ar fi petrochimice, generarea de energie, farmaceutice etc., pentru controlul direcției și fluxului de gaz. În plus, poate fi folosit și în sisteme de automatizare industrială pentru sarcini precum controlul conductelor lichide, controlul conductelor de gaz și controlul automat al liniei de producție.
SIMBOL:
Cod de comandă
VF3
130
4
G
B
02
SERIE
Bobină și poziție
VOLTAJ
Tip de linie
MANUAL
Dimensiunea portului
130: 5/2 mod de o singură solenoidă
3: 110Vac
G: tip de linie
02: PT1/4
230: 5/2 Valvă cu solenoid dublu
4: 220Vac
D:DIN
330: 5/2 WAY VALVE SOLENOID CENTRU CENTRUL ÎNCHIS
5: 24VDC
DZ: Din cu lumină
430: 230: 5/2 Way Centrul de evacuare a supapei cu solenoid dublu
6: 12VDC
530: 230: 5/2 Way Centrul de presiune a supapei cu solenoid dublu
|
mediu de lucru |
Aer (filtrat printr -un filtru peste 40μm) |
|
Acţiune |
Controlul aerului extern |
|
lubrifiant |
inutil |
|
Interval de presiune de lucru MPA (PSI) |
0,15 ~ 0,9 |
|
model |
Diametrul portului |
numărul de poziții |
Zona efectivă a secțiunii transversale mm² (valoarea CV) |
|
VFA3130-02 |
Intrare = ieșire = pt1/4 evacuare = pt1/8 |
2 Poziția 5 căi |
18 (1) |
|
VFA3230-02 |
Intrare = ieșire = pt1/4 evacuare = pt1/8 |
2 Poziția 5 căi |
18 (1) |
|
VFA3330-02 |
Intrare = ieșire = pt1/4 evacuare = pt1/8 |
Trei poziții pe cinci căi |
18 (1) |
|
VFA3430-02 |
Intrare = ieșire = pt1/4 evacuare = pt1/8 |
Trei poziții pe cinci căi |
18 (1) |
|
VFA3530-02 |
Intrare = ieșire = pt1/4 evacuare = pt1/8 |
Trei poziții pe cinci căi |
18 (1) |
|
VFA5120-03 |
PT3/8 |
2 Poziția 5 căi |
45 (2,5) |
|
VFA5220-03 |
PT3/8 |
2 Poziția 5 căi |
45 (2,5) |
|
VFA5320-03 |
PT3/8 |
Trei poziții pe cinci căi |
45 (2,5) |
|
VFA5420-03 |
PT3/8 |
Trei poziții pe cinci căi |
45 (2,5) |
|
VFA5520-03 |
PT3/8 |
Trei poziții pe cinci căi |
45 (2,5) |
