Valva noastră de control mecanică a butoanelor permite un control precis asupra debitului de fluid, ceea ce îl face o alegere ideală pentru aplicațiile care necesită control de fluid de precizie. Supapa prezintă un control mecanic al butonului, care oferă o interfață fiabilă și ușor de utilizat pentru reglarea debitului de fluid.
O supapă direcțională de control mecanic este un tip de supapă care nu are nevoie de un semnal electric. Dar se bazează pe forța mecanică pentru a controla bobina. Conform modului de acțiune de funcționare, acesta poate fi clasificat în tipul de bază, tipul cu acțiune directă, tipul de role, tipul de role lateral, tipul de role de pârghie, tipul de tijă reglabil, tipul rolei de pârghie reglabile și prin tip. Se aplică în mod obișnuit în operațiuni continue, echipamente extrem de automatizate și limitează acțiunile de utilaje ale liniei de producție.
|
Simbol |
Tip de supapă |
Metoda de funcționare |
Caracteristici |
Aplicație |
Model de supapă mecanică OLK |
|
|

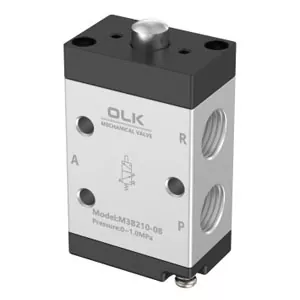

Valvă mecanică de tip de bază |
Resetați miezul supapei atunci când nu există forță externă; Când tija de împingere este apăsată de forța externă, tija de împingere contactează miezul supapei și sigilează portul R, apoi împingeți miezul supapei pentru a face P-A conectat |
Funcționare simplă, apăsare pentru a comuta, elibera pentru a reseta |
Utilizat frecvent pentru inchingul echipamentului, controlul manual și comutatorul de limită simplu |
JMJ -00, JM322, MV522, MV322, MOV321, CM3B, VM131-01-00, VM133-M5-001, VM230-02-00, VM430-01-00, S3B-M5, S3B-06, M3B- 08, M3B-110-06, M3B-210-06, M3B-1110-06, M3B-210-06, M3B-111 M3B-210-08, M5B-110-06, M5B-210-06, M5B-210-08, XQ250610, XQ230610, XQ250410, XQ230410, |
|
|

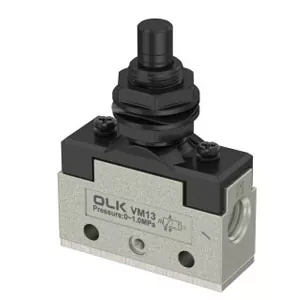

Supapă tipmecanică cu piston |
Forță directă pe bobină |
Nu poate rezista la forța axială ridicată |
· Declanșat atunci când piesa de lucru cade de sus în jos.
· Mecanismul de ridicare verticală detectează poziția finală. · Detectarea limită superioară. |
VM130-01-05, VM132-M5-05 |
|
|

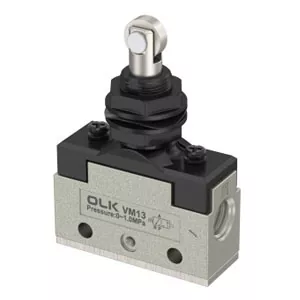

Valvă cu rollerplungermecanic |
Se adaugă un role în partea de sus a tijei de împingere a supapei. Efectuarea contactului blocului de coliziune tangențial de -a lungul rolei, iar apoi rolul transmite forța către tija de împingere |
Supapă cu manetă cu role cu un unghi de declanșare flexibil cu braț rolei reglabil și un adaptabilitate puternică.reduce forță pe bobină, extinde durata de viață a valvei, mai fiabilă |
Utilizat în mod obișnuit pentru transmiterea liniei, a sculelor automate, a detectării cursei cilindrilor și a controlului limită. |
CM3V-06, VM130-01-06, S3V-M5, S3V-06, S3V-08, |
|
|

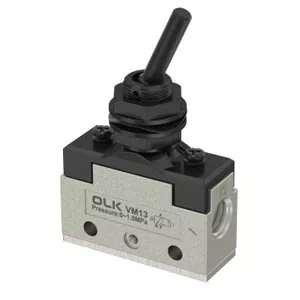

Supapă de tip Manetă de comutare |
Trageți leverleft și dreapta cu mâna pentru a comuta miezul supapei între două poziții, pentru a realiza On-Off/Inversare |
Comutați designul pârghiei pentru comutare frecventă |
Instalație de instrumente pneumatice, echipamente de producție mici, etapă de punere în funcțiune a echipamentelor, pentru acțiune manuală a cilindrului de comutare |
CM3Y-06, VM130-01-08 |
|
|

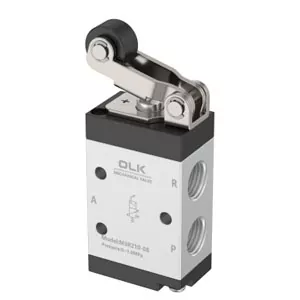

Valvă mecanică a pârghiei cu role |
Folosiți maneta pentru a crește presiunea în jos a tijei de împingere |
Declanșator bidirecțional: rola este amplasată în partea de sus a corpului supapei, iar mișcarea mecanică de pe ambele părți poate declanșa supapa. Potrivit pentru mișcare reciprocă: în special potrivită pentru tabelul liniar și ambele capete ale tijei de împingere pentru a declanșa semnale în timpul mișcării reciproce. |
Limita de călătorie a liniei de producție, detectarea reciprocă automată și legătura mecanică. |
JMJ-07, JM322R (JM-07), MV522R (MV-09), MV322R, Mov321R (MOV-02), CM3R, VM131-01-01-01 1, VM133-M5-01, VM230-01-01, VM430-01-01, S3R-M5, S3R-06, S3R-08, M3R-110-06, M3R- 210-06, M3R-210-08, M5R-110-06, M5R-21-06, M5R-21-08, K23JC3-L6, XQ250612, XQ23 0612, XQ250412, XQ230412, S3R, XQ250412, XQ230412, S3R, XQ250412, XQ230412, S3R-M5,, M5,, S3R-06, S3R-08, M3L-110-06, M3-210-06, M3L-2110-0 |
|
|

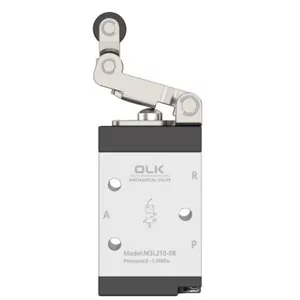

Valvă mecanică cu o singură cale de rolă |
Când blocul de coliziune mecanică se deplasează înainte, miezul supapei este apăsat în jos. Blocul de coliziune trece prin role, iar miezul supapei se întoarce cu forța de arc. Când blocul de coliziune se întoarce, pe măsură ce maneta mică la cap poate fi îndoită, miezul supapei nu se mișcă atunci când rola se întoarce, iar supapa nu se inversează. |
Semnalul pulsului de ieșire de ieșire al supapei este utilizat pentru a elimina semnalul de obstacol în buclă |
· Aranjamente pentru limitarea direcției de mișcare, de ex. permițând piesei de lucru să împingă declanșatorul doar într -o direcție.
· Sistem de alimentare automată pentru a preveni declanșarea în caz de mișcare inversă.
· Locuri de control de siguranță pentru a reduce riscul de misoperare. |
JMJ-08L, JM-08L, MV522L, MV322L, CM3L, VM131-01-02, VM133-M5-02, VM230-02-02S, VM430-01-02S, s 3L-M5, S3L-06, S3L-08, M3L-110-06, M3L-210-06, M3L-210-08, M5L-110-06, M5L-210-06, M5L-210-08, |
OLK este un producător pneumatic chinezesc, cu cea mai largă gamă de supape mecanice și stocuri mari pentru livrare rapidă. Cu 22 de ani de experiență tehnică, echipa OLK oferă servicii OEM/ODM. Putem personaliza corpurile de supapă, putem oferi diferite opțiuni de butoane și adăugăm marcajul logo -ului laser UV pentru un brand mai rafinat.
· Când se folosește o supapă mecanică, suprafața de contact a blocului de coliziune și rola are un unghi de înclinare de 30 ° sau 45 °. Viteza maximă a blocului de coliziune este diferită pentru diferite mecanisme de funcționare, care vor fi observate.
· Timpul pentru ca blocul cilindrului să apasă supapa mecanică trebuie să depășească timpul de comutare a supapei mecanice, astfel încât viteza cilindrului nu poate fi prea rapidă; Dacă este prea rapid, lungimea blocului de coliziune ar trebui să fie crescută.
· Nu folosiți supape mecanice ca opriri.
