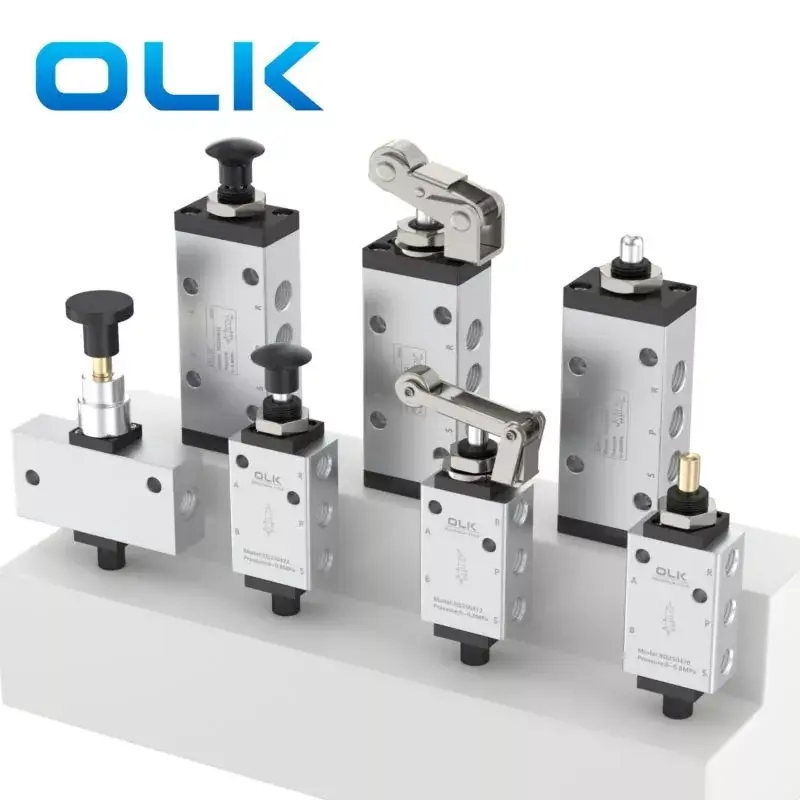

Valva XQ de tip XQ Ouleikai (OLK) este o supapă direcțională controlată manual care poate fi utilizată pentru a conduce cilindrii sau pentru a servi ca supapă de semnal pentru alte componente pneumatice. Tipurile de control ale acestei supape includ tija de împingere, mânerul de tragere, role bidirecțional și role unidirecțional, oferind o funcționare sensibilă. Este utilizat în mod obișnuit ca supapă de oprire de urgență în dispozitivele pneumatice datorită cursei sale de comutare scurtă și a răspunsului rapid.
Supapa Ouleikai (OLK) XQ este disponibilă în configurații cu 2 poziții cu 2 poziții și cu 2 poziții. Porturile aeriene ale Valvei cu 3 poziții XQ2 pot fi schimbate între modurile normal deschise și în mod normal închise.
SIMBOL:
|
Xq |
23 |
4 |
10 |
|
Model |
Poziţie |
Dimensiunea portului |
Tip buton |
|
XQ Supapă mecanică |
23: 2/3 mod |
04: G1/8 |
10: tip de tijă |
|
25: 2/5 mod |
06: G1/4 |
12: tipul de role bidirecțional |
|
|
20: Tip buton |
|||
|
21 ： Tipul pârghiei de leagăn |
|||
|
|
|
|
22 ： Tipul de tragere a mâinilor |
|
Model |
Poziţie |
Funcţie |
Dimensiunea portului |
mm |
Presiunea woking |
Temperatura ambiantă |
|
XQ230410 |
2/3 mod |
Tip de tijă |
G1/8 |
4 |
0-0.8mA |
„-10 ~+60 ℃ |
|
XQ230610 |
G1/4 |
6 |
||||
|
XQ250410 |
2/5 mod |
G1/8 |
4 |
|||
|
XQ250610 |
G1/4 |
6 |
||||
|
XQ230422 |
2/3 mod |
Tipul de tragere a mâinilor |
G1/8 |
4 |
||
|
XQ230622 |
G1/4 |
6 |
||||
|
XQ250422 |
2/5 port |
G1/8 |
4 |
|||
|
XQ250622 |
G1/4 |
6 |
||||
|
XQ230412 |
2/3 mod |
Tipul rolei bidirecționale |
G1/8 |
4 |
||
|
XQ230612 |
G1/4 |
6 |
||||
|
XQ250412 |
2/5 mod |
G1/8 |
4 |
|||
|
XQ250612 |
G1/4 |
6 |
||||
|
XQ230413 |
2/3 mod |
Tipul de role unidirecțional |
G1/8 |
4 |
||
|
XQ230613 |
G1/4 |
6 |
||||
|
XQ250413 |
2/5 mod |
G1/8 |
4 |
|||
|
XQ250613 |
G1/4 |
6 |
| XQ250620 | 5/2 mod |
tip buton |
G1/4 | 6 | 0-0.8mA |
„-10 ~+60 ℃ |
| XQ250420 | G1/8 | 4 | 0-0.8mA |
„-10 ~+60 ℃ |
||
|
XQ250621 |
Tipul pârghiei de leagăn |
G1/4 | 6 | 0-0.8mA |
„-10 ~+60 ℃ |
|
| XQ250421 | G1/8 | 4 | 0-0.8mA |
„-10 ~+60 ℃ |
