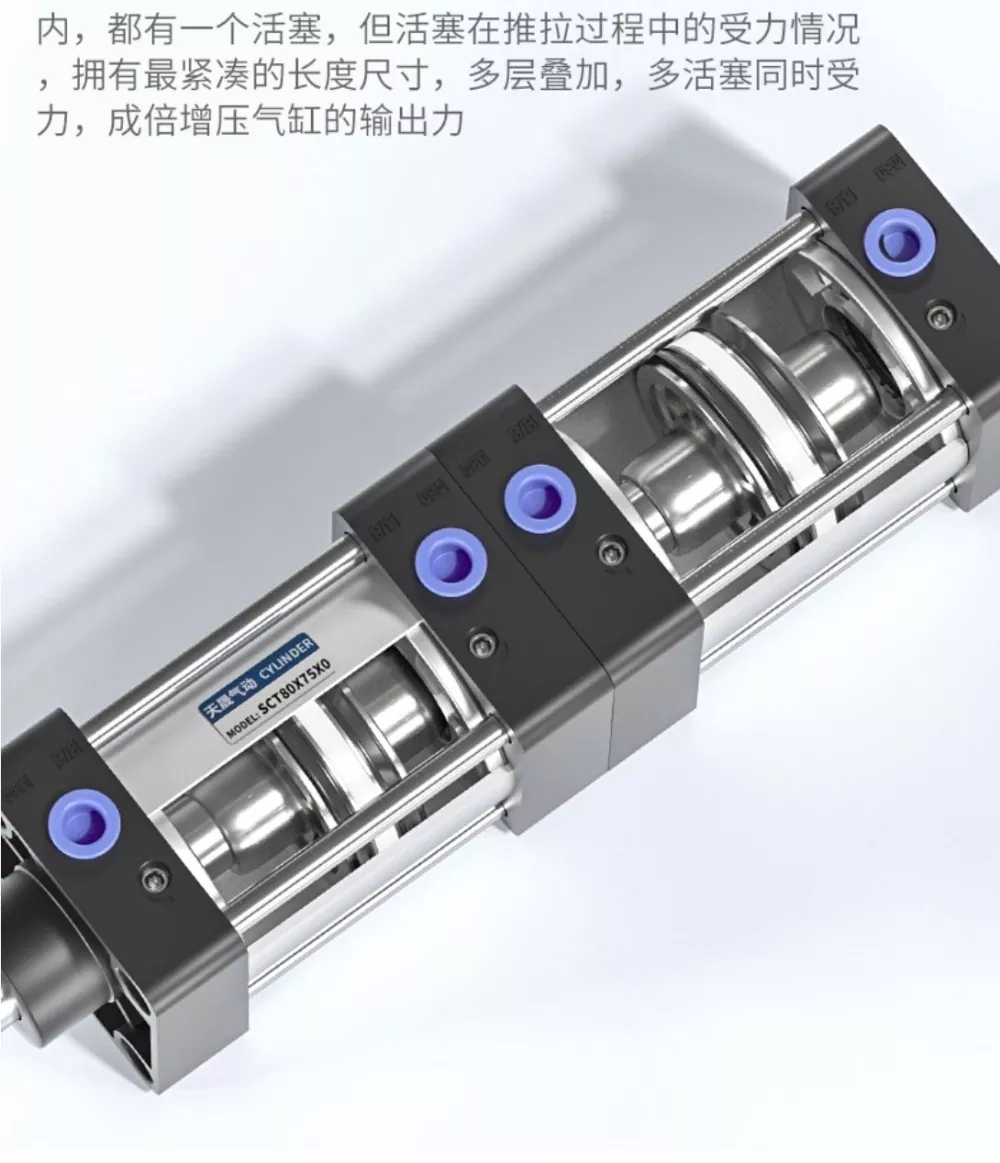

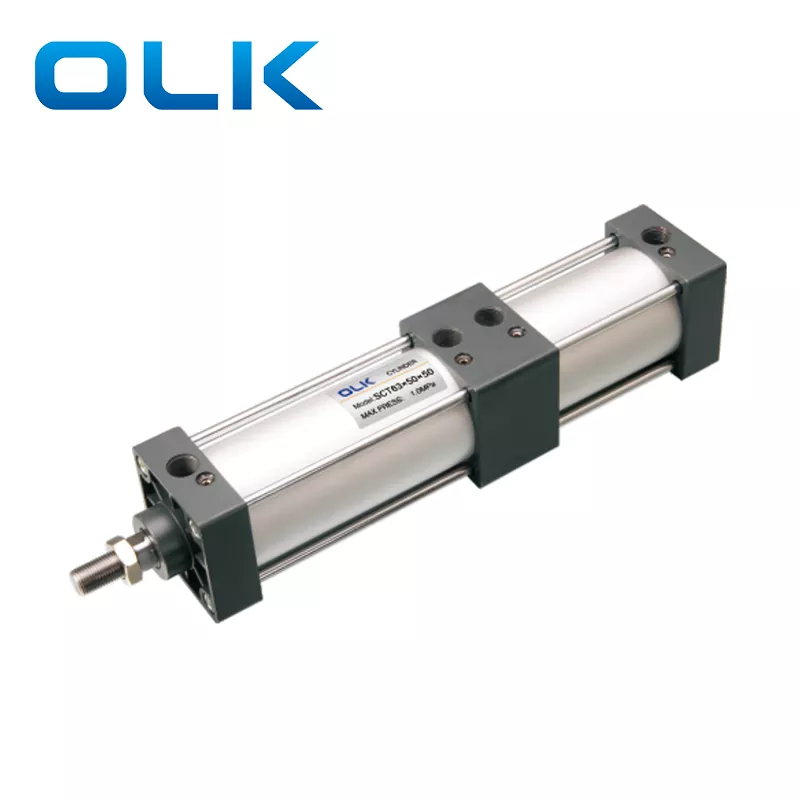

Cilindrul de tijă SCT are inele de etanșare YCC bidirecționale și un design puternic cu cursă dublă, cu un aspect compact și rafinat care asigură o acțiune rapidă și o ieșire lină și stabilă. Fiecare strat al cilindrului conține un piston individual, iar în timpul procesului de push-pull mai multe pistoane împart sarcina, permițând cilindrului să atingă cea mai compactă lungime, generând în același timp forță de ieșire multiplicată prin structura sa stivuită cu mai multe straturi. Acest design cu forță dublă oferă o putere mai puternică, iar configurația cu șase inele de etanșare oferă performanțe excelente de etanșare, permițând cilindrului să mențină presiunea de până la 1,4 MPa fără scurgeri.
· Cilindri standard OLK.
· Garnitura pistonului adoptă o structură specială de etanșare bidirecțională, cu un design compact și funcție de stocare a uleiului.
·Cilindre tip tirant; capacele din față și din spate sunt conectate la corpul tubului de aluminiu cu tiranți pentru o fiabilitate ridicată.
·Tija pistonului poate atinge mai multe puncte de poziționare în timpul cursei sale complete.
· Amortizare netedă și reglabilă.
· Diverse specificații pentru cilindri și accesorii de montare sunt disponibile pentru clienți din care să aleagă.
·Materialele de etanșare rezistente la temperaturi ridicate sunt opționale, permițând cilindrului să funcționeze normal la 150°C.
|
Cod de comandă |
||||||||||
|
SCT |
50 |
X |
50 |
X |
50 |
- |
S |
|
|
|
|
Model: |
Dimensiunea alezajului |
|
AVC 1 |
|
AVC 2 |
|
Magnet |
Material de etanșare |

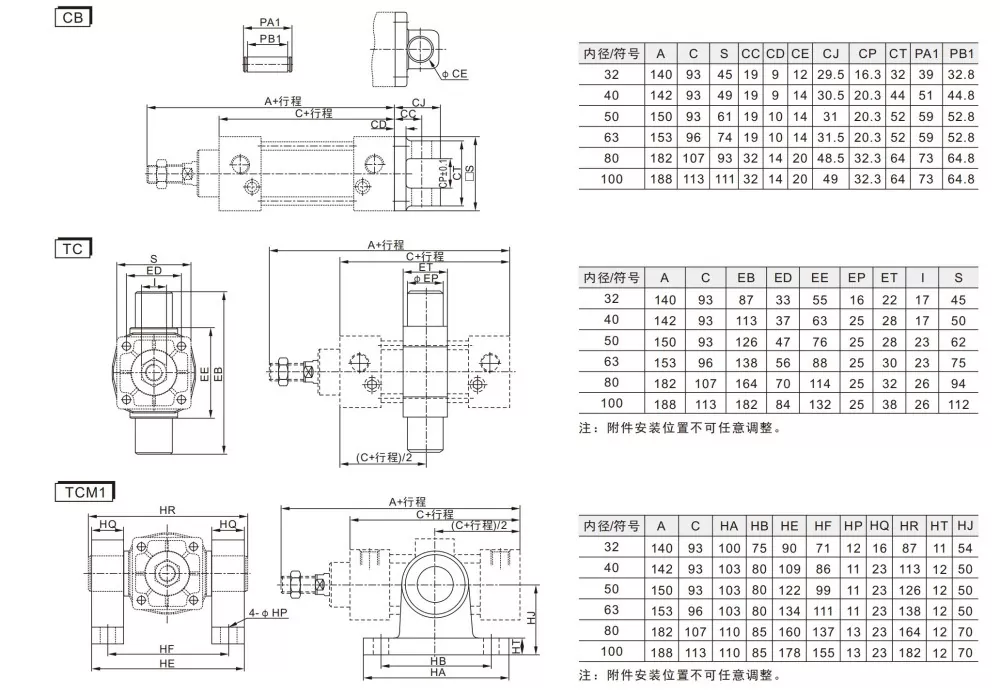

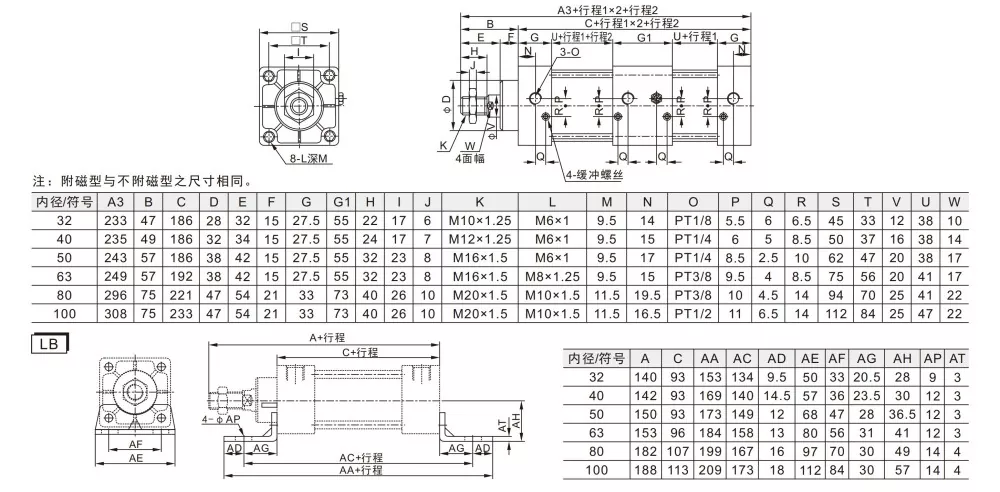

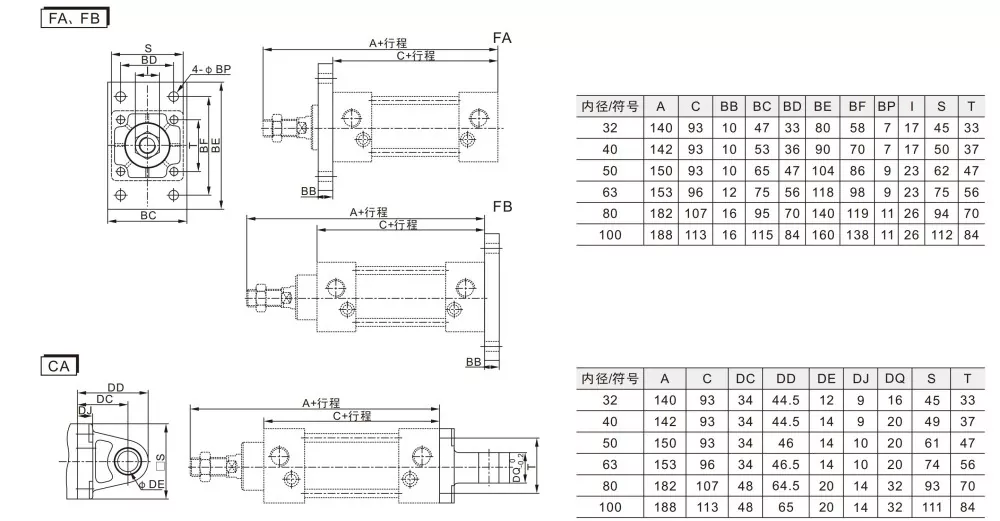

Tip de montare |
Fir |
|
Cilindru de tirant SCT |
|
|
|
|
|
|
Gol: fără |
Blank: TPU |
Gol: |
Necompletat: Filet PT |
|
|
|
|
|
|
|
|
S: cu magnet |
N:NBR |
LB: montare pe picior |
Filet T:NPT |
|
|
|
|
|
|
|
|
|
H: |
|
Fir G:G |
|
Dimensiunea alezajului (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
|

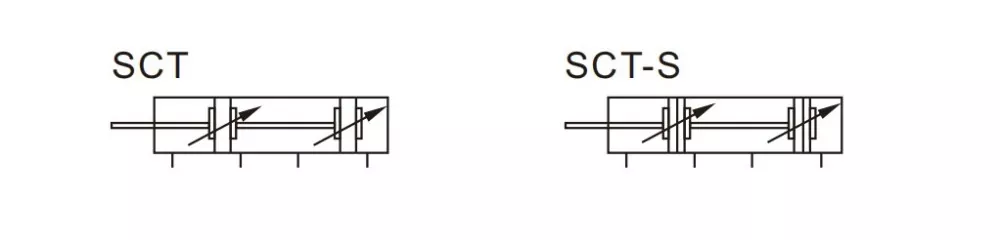

Modul actoricesc |
Acțiune dublă |
|||||
|
Mediu de lucru |
Aer curat |
|||||
|
Formă fixă |
Tampon reglabil |
|||||
|
Presiune de lucru |
0,1-1,0 MPa (14-145Psi) |
|||||
|
Presiune dovada |
Gol: fără |
|||||
|
Interval de temperatură de lucru |
„-20-80℃ |
|||||
|
Utilizați intervalul de viteză |
30-800 |
|||||
|
Modul de tamponare |
Tampon reglabil |
|||||
|
Distanța de tamponare (mm) |
21 |
28 |
29 |
|||
|
Dimensiunea portului |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
||
|

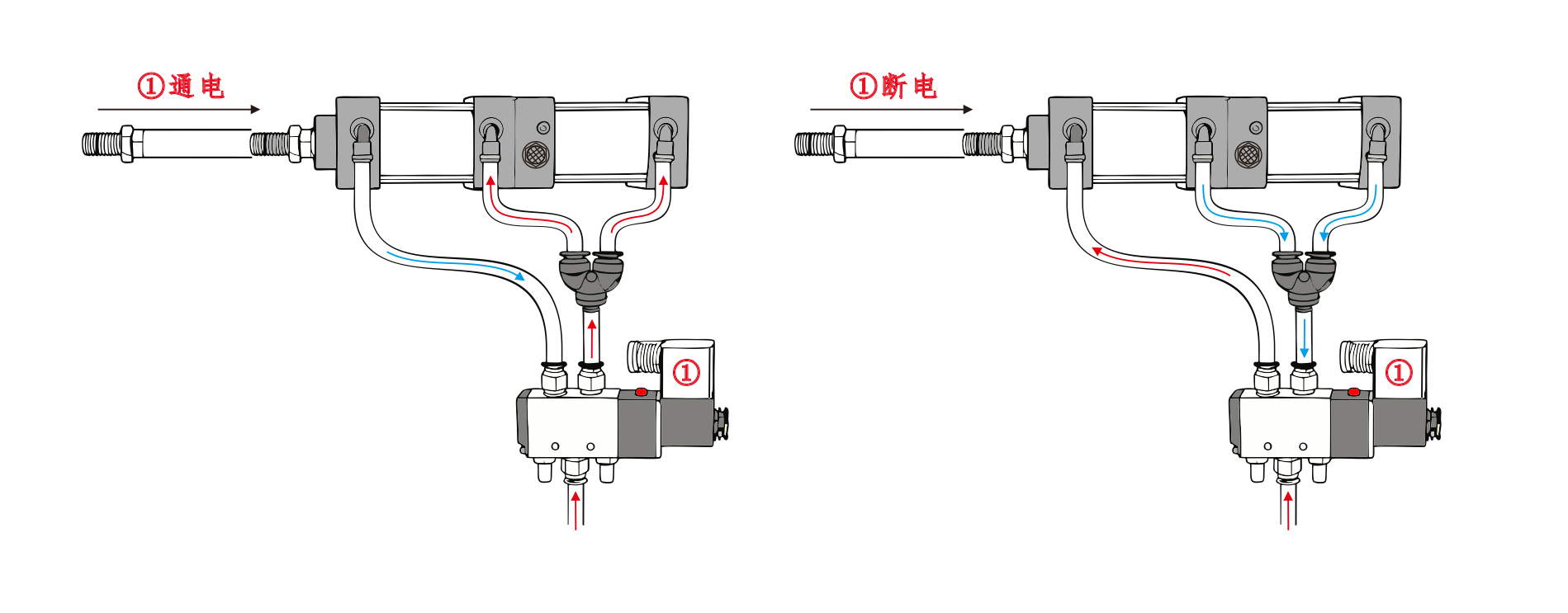

Scheme de control pneumatic pentru cilindri cu mai multe poziții |
||
|

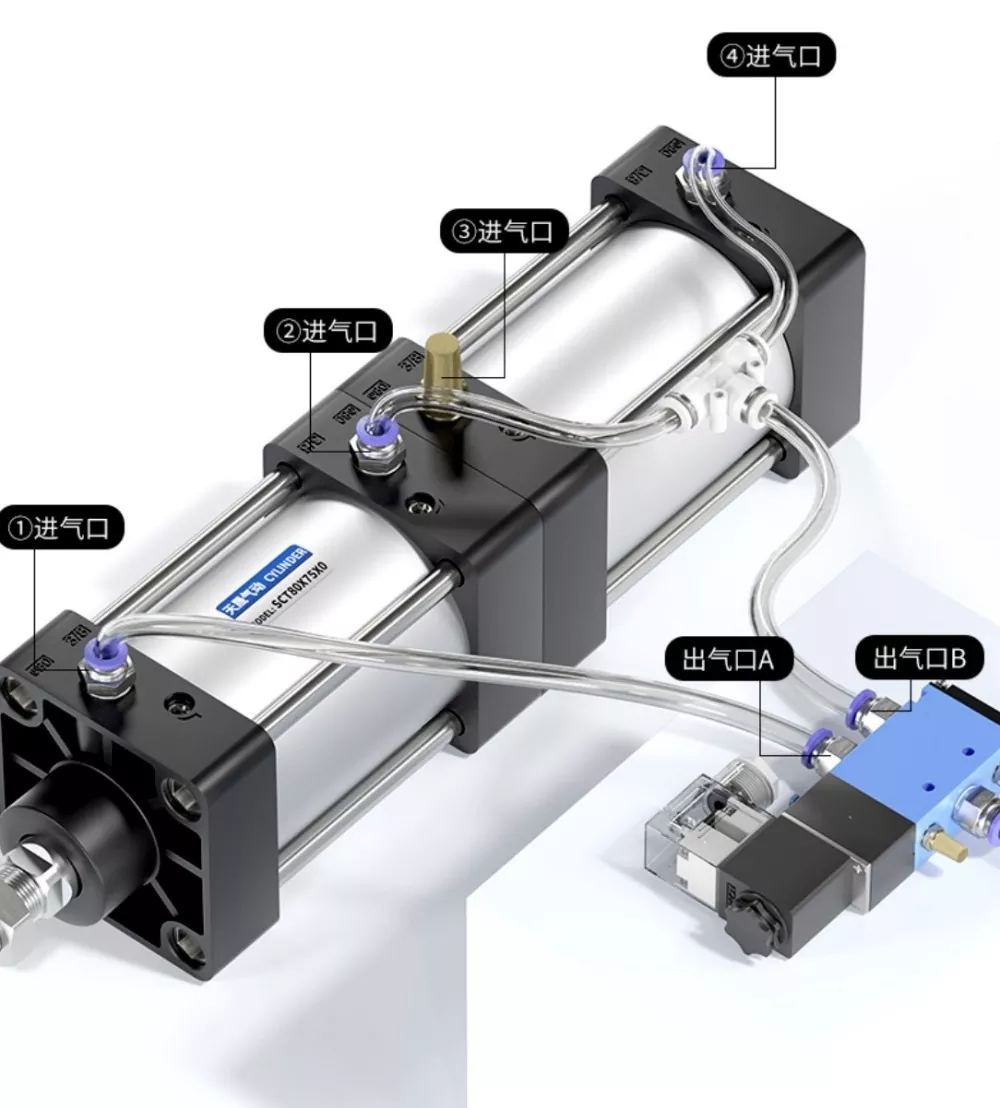

Fiecare secțiune a cilindrului conține un piston. Când tija pistonului se extinde, toate pistoanele generează forță de împingere. Cu toate acestea, în timpul retragerii, doar un piston produce forță de tragere. Priza de aer a cilindrului ① este conectată la portul A al electrovalvei, iar admisia de aer a cilindrului ④ este conectată în serie la portul B al electrovanei. Orificiul de admisie a aerului cilindrului③ este conectat la un amortizor de zgomot. Când racordul A al electrovalvei este alimentat, cilindrii rămân în poziția retrasă. Când portul B este alimentat, cilindrii încep să funcționeze. |

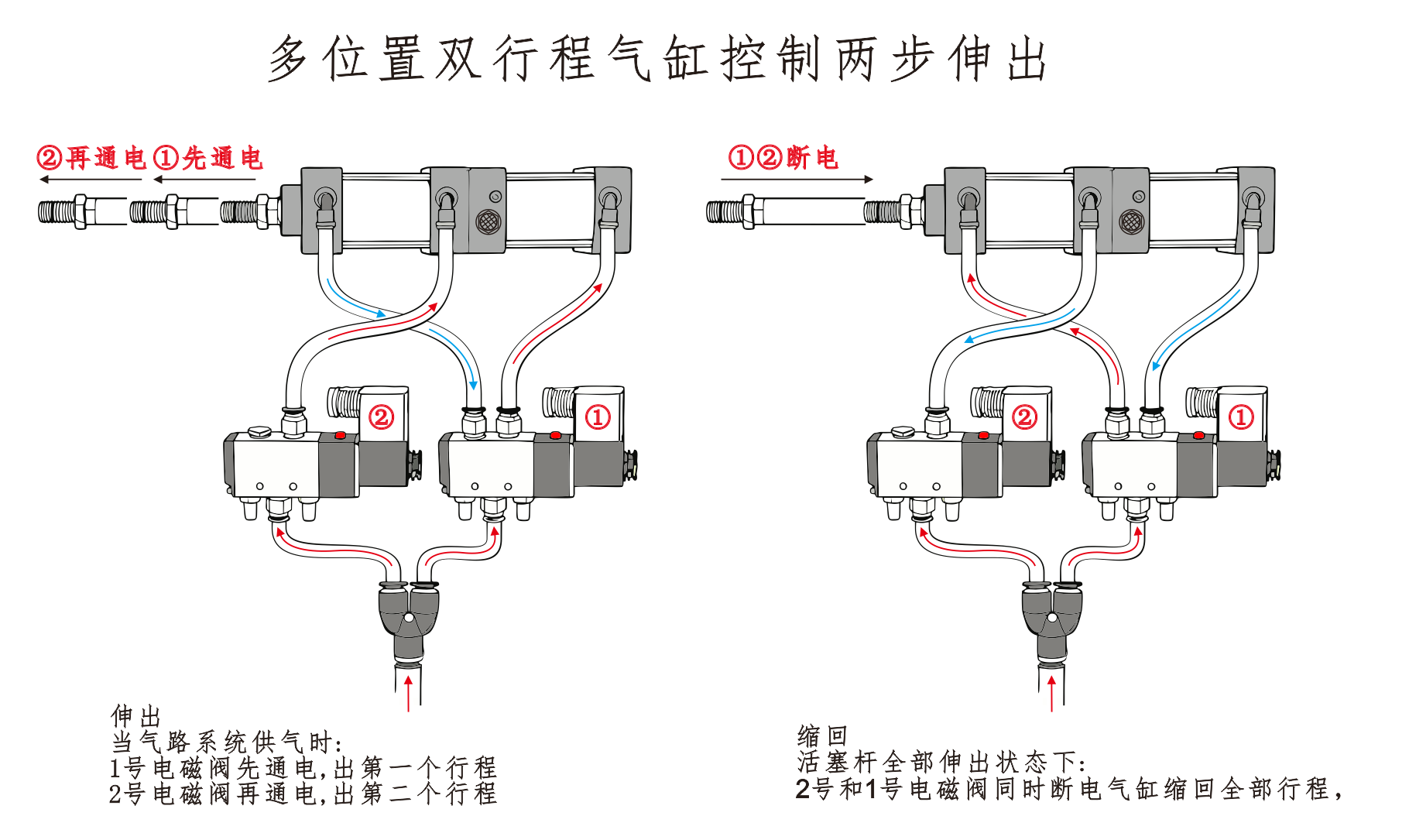

1.Extensie Când alimentarea cu aer este activată: Supapa solenoidală nr. 1 este alimentată, iar cilindrul se extinde până la prima cursă.
Supapa solenoidală nr. 2 este apoi alimentată, iar cilindrul se extinde până la a doua cursă.
2.Retragere Când tija pistonului este complet extinsă: Electrovalva nr.1 și nr.2 sunt ambele deconectate, iar cilindrul se retrage complet. |

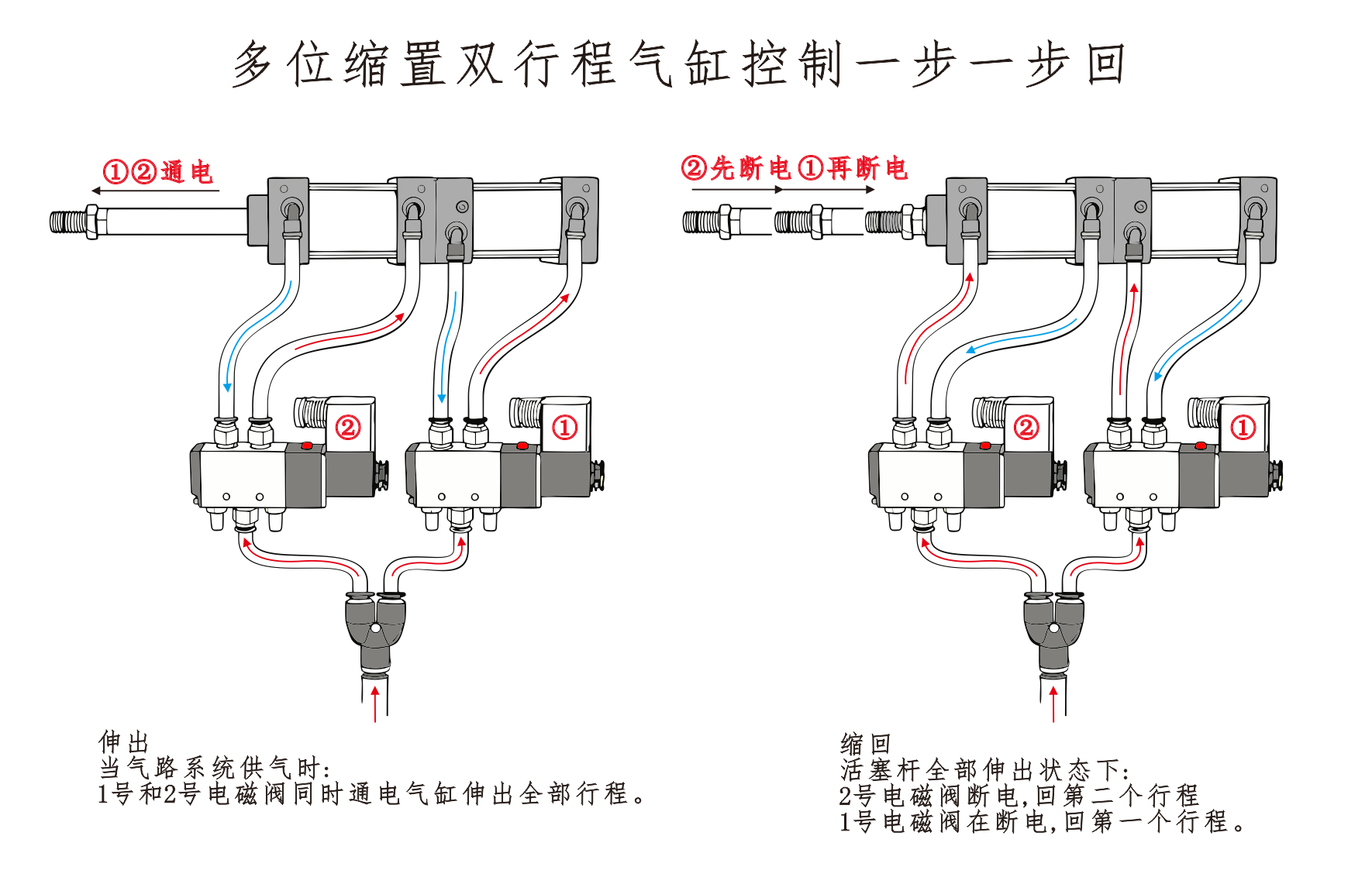

1. Extensie (cursă înainte) Când alimentarea cu aer este pornită: Electrovanele nr.1 și nr.2 sunt alimentate în același timp. Tija cilindrului se extinde prin toate cursele până se extinde complet.
Când tija pistonului este complet extinsă: ①Reveniți la a doua poziție Când tija pistonului este complet extinsă: Supapa solenoidală nr. 2 este dezactivată, determinând retragerea cilindrului în a doua poziție. ② Reveniți la prima poziție Supapa solenoidală nr. 1 este deconectată, determinând retragerea cilindrului în prima poziție și finalizarea procesului de întoarcere. |
|
|
|
|
Ce este seria de cilindri SCT?
Electrovanele nr.1 și nr.2 sunt alimentate în același timp.
