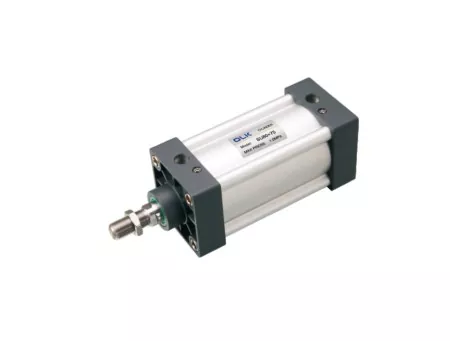

Cilindrii pneumatici standard ISO15552 din seria SI sunt disponibile în trei tipuri: standard cu dublă acțiune, SID cu dublă tijă cu dublă acțiune și SIJ cu dublă tijă cu dublă acțiune cu cursă reglabilă. Acestea sunt conforme cu standardul ISO 15552, ceea ce înseamnă că dimensiunile lor de instalare sunt mai mari decâtcilindri pneumatici SUde aceeași mărime. Accesoriile fixe nu sunt interschimbabile și sunt compatibile doar cu specificațiile ISO 15552 (fost ISO 6431).
1.IS015552(original IS06431) cilindru pneumatic standard;
2. Garnitura pistonului este compusă din 2 structuri de etanșare unidirecționale în formă de Y, care are funcție de compensare, durată lungă de viață și presiune scăzută de pornire,
3. Țeava din aluminiu în formă de 米 fără tirant are o rezistență bună la coroziune;
4. Reglarea tamponului cilindrului este lină și constantă:
5. Cilindrii și accesoriile pentru instalare cu mai multe specificații sunt opționale.

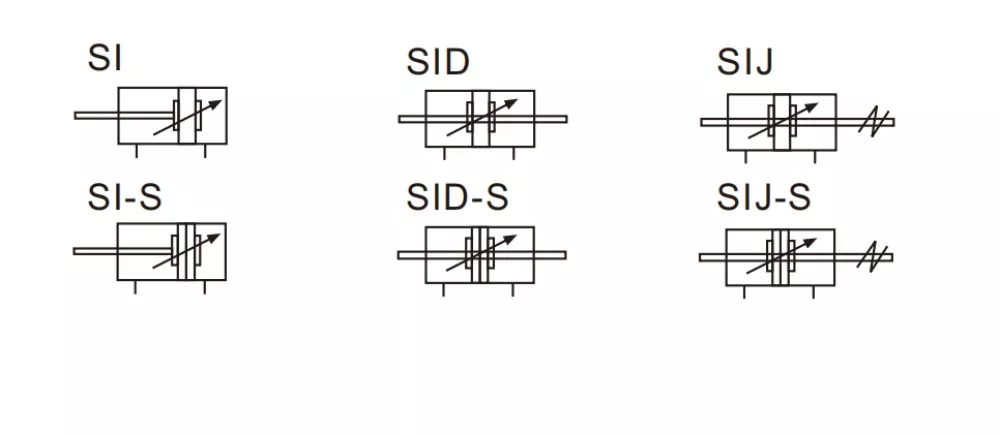

Simbolul cilindrului pneumatic standard ISO15552 seria SI:
|
Cod de comandă |
|
|||||||||
|
SI |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
SID |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
CUVÂNT |
160 |
|
X |
50 |
-- |
20 |
S |
|
|
|
|
Model |
Dimensiunea alezajului |
Material tijă |
|
accident vascular cerebral |
|
Cursa reglabila |
Magnet |
Tip de montare |
Material de etanșare |
Tipul firului |
|
SI: tip cu dublă acțiune |
|
Blank: oțel carbon mediu |
|
|
|
10:10 mm |
Blank: fără magnet |
|
Blank: TPU |
Gol: PT（55°） |
|
SID: tip tijă dublă |
|
A:SUS420J2 |
|
|
|
20:20 mm |
S: cu magnet |
H: Viton |
G:G（55°） |
|
|
SIJ: tip cursă reglabilă |
|
B:SUS304 |
|
|
|
30:30 mm |
|
N:NBR |
T:NPT (60°) |
|
|
Dimensiunea alezajului (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
Modul actoricesc |
Acțiune dublă |
|||||||||
|
Mediu de lucru |
Aer curat |
|||||||||
|

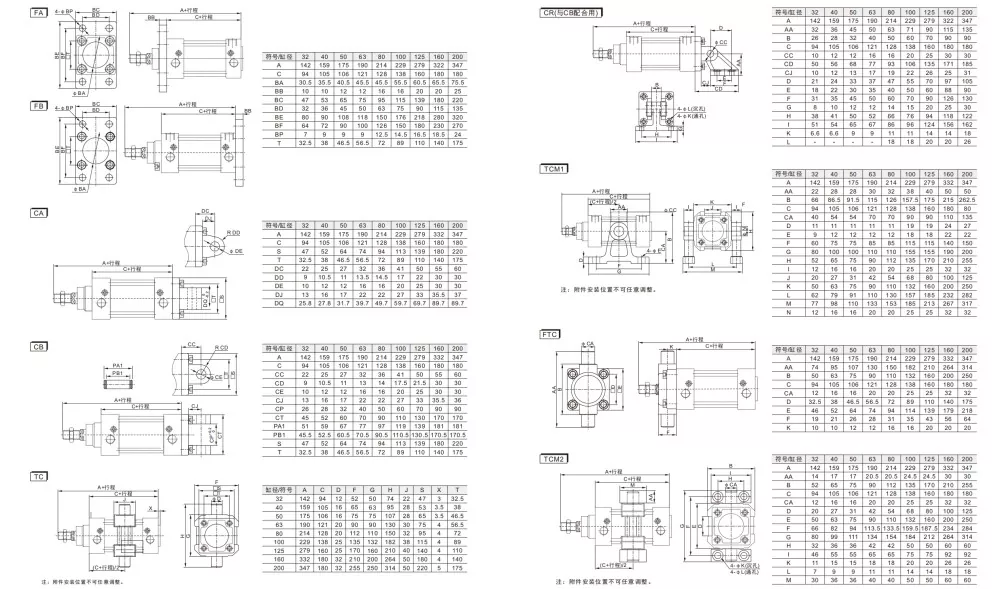

Formă fixă |
SI |
FA FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
SID |
FA LB TC FTC TCM1 TCM2 |
|||||||||
|
CUVÂNT |
||||||||||
|
Presiunea de lucru |
0,1-1,0 MPa (14-145Psi) |
|||||||||
|
Dovada Presiunea |
1,5 Mpa (215Psi) |
|||||||||
|
Interval de temperatură de lucru |
„-20-80℃ |
|||||||||
|
Utilizați intervalul de viteză |
30-800 |
30-500 |
||||||||
|
Cod de comandă |
Tampon reglabil |
|||||||||
|
Distanța de tamponare (mm) |
27 |
30 |
36 |
40 |
50 |
|||||
|
Dimensiunea portului |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
PT3/4 |
|||||
Cilindri pneumatici SI vs SU: diferențe cheie și comparație între specificații
|
Model: |
Sunt
|
SI
|
|
Standard |
Cilindru seria SU : JIS / AirTac |
Cilindru seria SI: ISO1552 (ISO6431) |
|
Țări/Regiuni aplicate |
Utilizat mai ales în echipamentele asiatice (în special echipamentele de sistem din Taiwan și Japonia) |
Utilizat în cea mai mare parte în echipamente europene și americane, linii de producție de automatizare |
|
dimensiunea de instalare |
Compact |
Mai mare |
|
Dimensiunea alezajului |
32-400 |
32-200 |
|
Accesorii fixe |
Accesoriile sunt compatibile cuPneumatic seria SC |
Seria ISO6431 (DNC, SI, SAI, SE) Creșterea legăturilor interne pentru produse |
|
Diferențele structurale interne (nu sunt vizibile din exterior) |
Dimensiunile capacului de capăt (pozițiile orificiilor de montare, dimensiunea chiulasei, dimensiunea cozii cilindrului) Lungimea filetului tijei pistonului Structura canelurii interioare a profilului cilindrului Diferențele dintre găurile de montare standard europene și japoneze Cilindru pneumatic SU și cilindru de aer SI Nu pot fi schimbate, iar accesoriile (CA /Suporturi pentru picioare CB,Flanse FA,TC-M, capete de îmbinare) nu sunt compatibile |
|
Ce marcă pot înlocui cilindrii SI?
Cilindrii SI pot înlocui cilindrii din seria SI ai AIRTAC. Cu toate acestea, vă rugăm să rețineți că AIRTAC a întrerupt seria SI. Noul lor model de înlocuire se numește cilindru pneumatic seria SAI, care are aceeași funcție și aceleași dimensiuni de montare.
Dimensiunile capacului de capăt (pozițiile orificiilor de montare, dimensiunea chiulasei, dimensiunea cozii cilindrului)
Noii cilindri SAI au caneluri exterioare pentru instalarea senzorului, făcând montarea senzorului rapidă și convenabilă.
Ce tip de cilindru este SI?
SI este un cilindru de aer standard.
