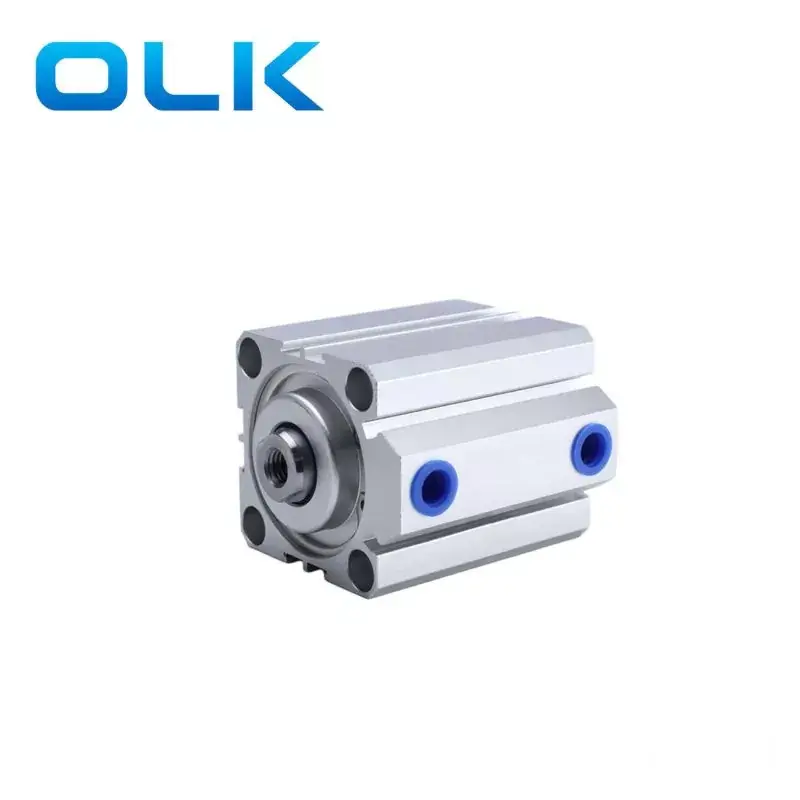

Cilindrul subțire al seriei SDA Ouleikai (OLK) prezintă un design ultra-subțire, ceea ce îl face potrivit pentru aplicații cu spațiu limitat, permițând instalarea și funcționarea în spații înguste. În ciuda dimensiunilor mici, cilindrul de tip subțire SDA prezintă performanțe excelente, inclusiv răspuns rapid, funcționare stabilă și capacități de poziționare de înaltă precizie.
Corpul subțire al cilindrului este echipat cu sloturi de comutare magnetică în jurul său, ceea ce face convenabil instalarea întrerupătoarelor de proximitate. Cu funcții precum împingerea liniară și rotația, are o aplicabilitate puternică și poate fi utilizată pentru controlul componentelor pe dispozitivele electronice, cum ar fi controlul deschis/închis al unităților CD și controlul de transmisie în echipamentele de imprimare.
Compania pneumatică OLK a produs SDA Series Ultra-Thin Cilindru funcționează stabil pentru o lungă perioadă de timp, fără a fi nevoie de întreținere sau înlocuire frecventă.
China Ouleikai Pneuamtic Stable Operațiunea SADA Serie SDA Caracteristici ale produsului subțire
Simbolul cilindrului subțire SDA:
| Cod de comandă: | ||||||||
| SDA |
S | 20 | X | 30 |
|
|
|
|
| Sdad | S | 20 | X | 30 |
|
|
|
|
| Sdaj | S | 20 | X | 30 | - | 30 | B |
|
|
MODEL: |
Magnet | Dimensiunea forajului |
|
Stoke |
|
Cursă reglabilă |
Tip de fir |
Tip de fir |
| SAD: cilindru subțire (acing dublu) |
Gol: fără magnet |
|
|
|
|
10: 10mm | Gol: fir feminin |
Gol: Pt |
| SSA: cilindru subțire (un singur acțiune-putsh) |
S: Cu magnet |
|
|
|
|
20: 20mm |
B: fir masculin |
T: NPT |
| STA: cilindru subțire (un singur acțiune) |
|
|
|
|
|
30: 30mm |
N: Fără fir |
G: G. |
| SDAD: cilindru subțire (tijă dublă) |
|
|
|
|
|
40: 40mm |
|
|
| SDAJ: cilindru subțire (cursă reglabilă cu tijă dublă) |
|
|
|
|
|
50: 50mm |
|
|
1. respectă standardele companiei.
2. Corpul cilindrului și capacul spate, precum și pistonul și tija pistonului, sunt nituite pentru o construcție compactă și fiabilă.
3.. Cilindrul suferă un tratament rulant urmat de procesarea oxidării dure, asigurând rezistența la uzură și durabilitatea.
4. Sigiliul pistonului adoptă o structură specială de etanșare pe două fețe, ca mărime compactă, cu funcția de stocare a uleiului.
5. Structura compactă economisește eficient spațiul de instalare.
6. Canelurile de întrerupătoare magnetice sunt furnizate în jurul corpului cilindrului pentru instalarea convenabilă a întrerupătoarelor de proximitate.
7. Diverse specificații ale tipurilor de cilindri sunt disponibile pentru selecție.
|
Dimensiunea forajului (mm) |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
Mod de acțiune |
Dublu acțiune |
|||||||||
|
Introducere cu acțiune unică / Oning Out Out Out |
- |
|||||||||
|
Mediu de lucru |
Aer curățat |
|||||||||
|
Presiunea de lucru |
Actură dublă: 0,1-1,0 MPa (14-145psi) |
|||||||||
|
Actură unică: 0,2-1,0 MPa (28-145psi) |
||||||||||
|
Presiune de dovadă |
1,5 MPa (215psi) |
|||||||||
|
Intervalul de temperatură de lucru |
„-20-80 ℃ |
|||||||||
|
Gama de viteză de lucru |
Actură dublă: 30-500 Actualizare single: 50-500 |
|||||||||
|
Mod de tamponare |
perna de prăbușire |
|||||||||
|
Dimensiunea portului |
M5x0.8 |
PT1/8 |
PT1/4 |
PT3/8 |
||||||
