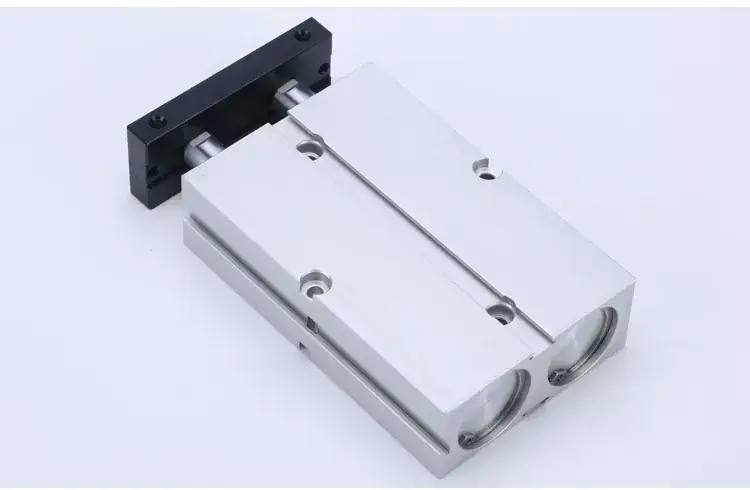

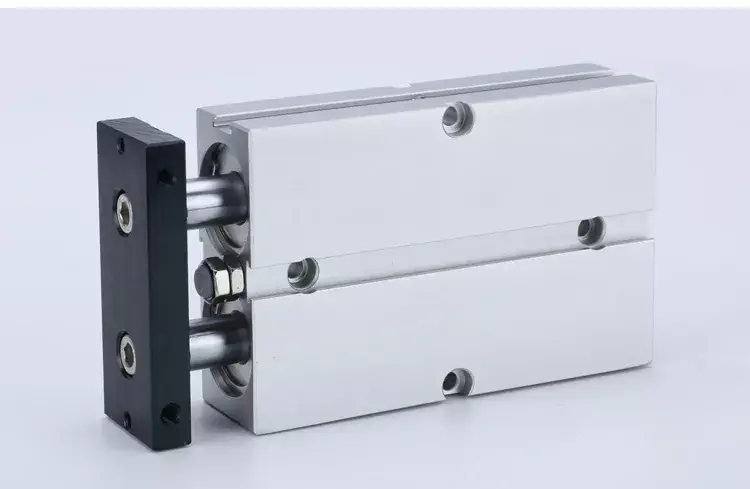

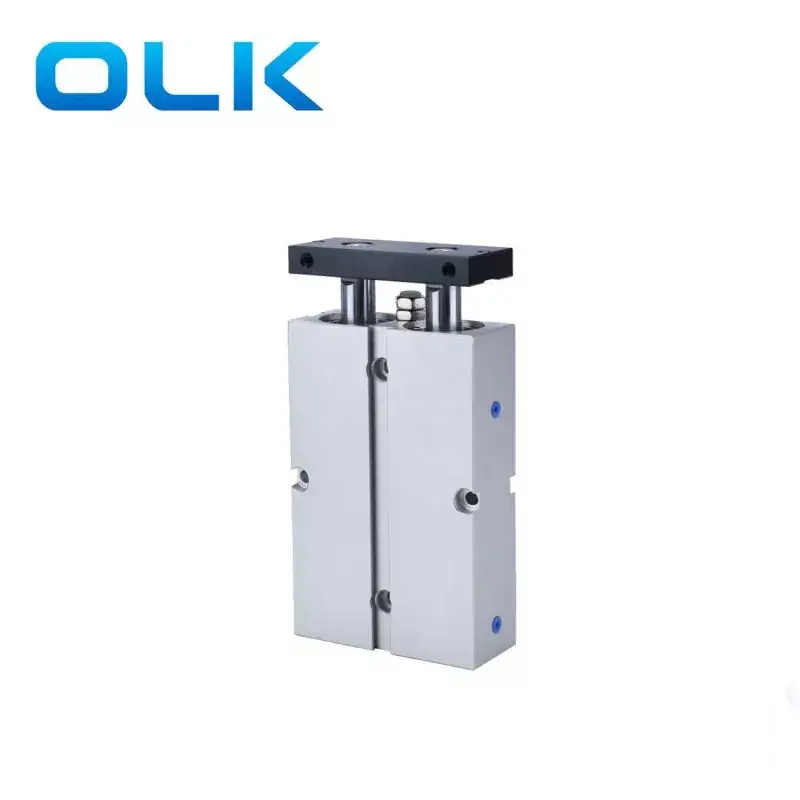

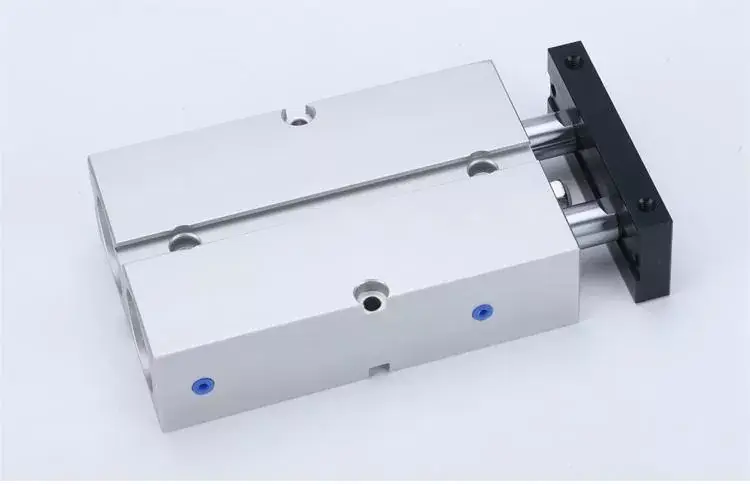

Fabrica noastră este specializată în fabricarea cilindrului de axe duble din seria TN. Bine ați venit pentru a cumpăra cilindrul cu axa dublă din seria TN de la OLK. Fiecare solicitare de la clienți se răspunde în 24 de ore. Cilindrul Ouleikai (OLK) TN TN cu axa dublă permite controlul simultan al axelor multiple, facilitând căile de mișcare complexe și munca de colaborare cu mai multe axe.
În comparație cu utilizarea mai multor cilindri cu o singură axă separat, cilindrul cu axa dublă TN sestegrează multiple axe de acționare, cu o formă de montare a corpului încorporată care economisește spațiu, care este mai compactă.
Furnizori pneumatici OLK cu proiectare avansată și algoritmi de control optimizați, realizează efecte eficiente de utilizare a energiei și de economisire a energiei, reducând consumul de energie și costurile de operare.

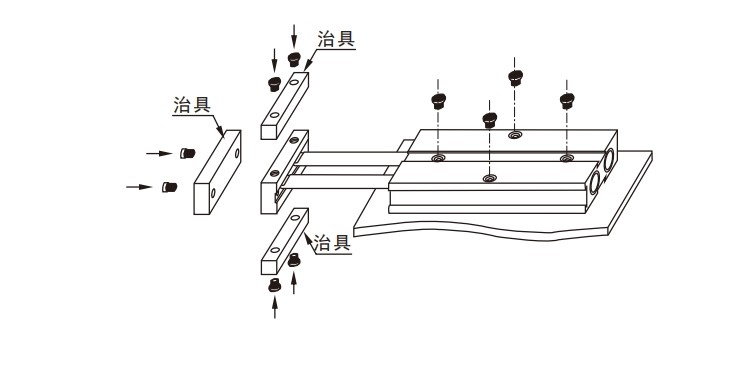

Panoul fix al cilindrului cu axa dublă TN are găuri de montare pe trei laturi, facilitând încărcarea cu mai multe poziții. Acesta asigură un control sincron precis al mai multor axe, asigurând mișcarea sincronă a fiecărei axe pe căi de mișcare complexe.
1. respectă standardele companiei.
2. Instalarea corpului încorporat pentru economisirea spațiului.
3. Deține anumite rezistențe de îndoire și torsionale, capabile să reziste la sarcini laterale.
4. Montarea găurilor pe trei părți ale plăcii fixe facilitează montarea cu mai multe poziții.
5. Placa de coliziune frontală reglabilă pe corp permite reglarea cursei cilindrului și ameliorarea impactului.
6. Această serie de cilindri sunt echipate standard cu atașamente magnetice, cu opțiuni non-magnetice disponibile.
|
Dimensiunea forajului (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Mod de acțiune |
Dublu acțiune |
|||||
|
Mediu de lucru |
Aer curățat |
|||||
|
Presiunea de lucru |
0,1-1,0 MPa (14-145psi) |
|||||
|
Presiune de dovadă |
1,5 MPa (215psi) |
|||||
|
Intervalul de temperatură de lucru |
„-20-70 ℃ |
|||||
|
Gama de viteză de lucru |
30-500 |
|||||
|
Mod de tamponare |
pernă de prăbușire |
|||||
|
Precizie care nu se retră |
± 0,4 |
± 0,3 |
||||
|
Dimensiunea portului |
M5 X 0,8 |
PT1/8 |
||||
Precizia care nu se rotește se referă la unghiul pe care placa fixă cilindru se poate roti atunci când cilindrul este în stare complet retrasă.
Tipurile de fir de preluare disponibile sunt NPT și G.
PS: Toate cilindrul de axe duble din seria TN cu magneți.
Seria TN Simbol al cilindrului cu axa dublă:
|
Cod de comandă |
||||||||
|
TN |
- |
20 |
X |
50 |
- |
S |
- |
|
|
MODEL |
|
Dimensiunea forajului |
|
accident vascular cerebral |
|
Magnet |
|
Fir |
|
TN: cilindru cu tijă dublă (acțiune dublă), serie completă cu magnet |
|
|
|
|
|
S: Cu magnet |
|
Gol: fir PT |
|
|
|
|
|
|
|
|
|
T: Fir NPT |
|
|
|
|
|
|
|
|
|
G: Firul G. |
Seria TN Specificație standard a cilindrului cu axă dublă:
|
Dimensiunea forajului (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Mod de acțiune |
Dublu acțiune |
|||||
|
Mediu de lucru |
Aer curățat |
|||||
|
Presiunea de lucru |
0,1-1,0 MPa (14-145psi) |
|||||
|
Presiune de dovadă |
1,5 MPa (215psi) |
|||||
|
Intervalul de temperatură de lucru |
„-20-70 ℃ |
|||||
|
Gama de viteză de lucru |
30-500 |
|||||
|
Mod de tamponare |
pernă de prăbușire |
|||||
|
Precizie care nu se retră |
± 0,4 |
± 0,3 |
||||
|
Dimensiunea portului |
M5 X 0,8 |
PT1/8 |
|
|||
Precizia care nu se rotește se referă la unghiul pe care placa fixă cilindru se poate roti atunci când cilindrul este în stare complet retrasă.
Tipurile de fir de preluare disponibile sunt NPT și G.
PS: Seria Alltn Cilindru cu axă dublă cu magneți.
|
Bore (mm) |
Diametrul tijei pistonului (mm) |
Tip de acțiune |
Zona eficientă (mm²) |
Presiunea aerului (MPA) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
Dublu acțiune |
Partea de apăsare |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
Partea de apăsare |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
Dublu acțiune |
Partea de apăsare |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
Partea de apăsare |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
Dublu acțiune |
Partea de apăsare |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
Partea de apăsare |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
Dublu acțiune |
Partea de apăsare |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
Partea de apăsare |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
Dublu acțiune |
Partea de apăsare |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
Partea de apăsare |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
Dublu acțiune |
Partea de apăsare |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
Partea de apăsare |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
