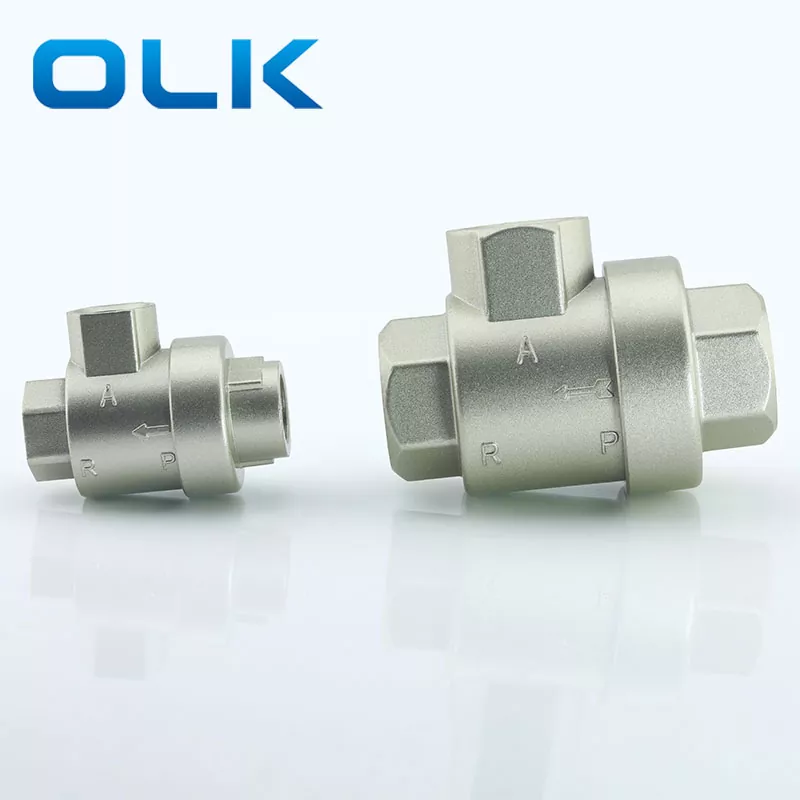

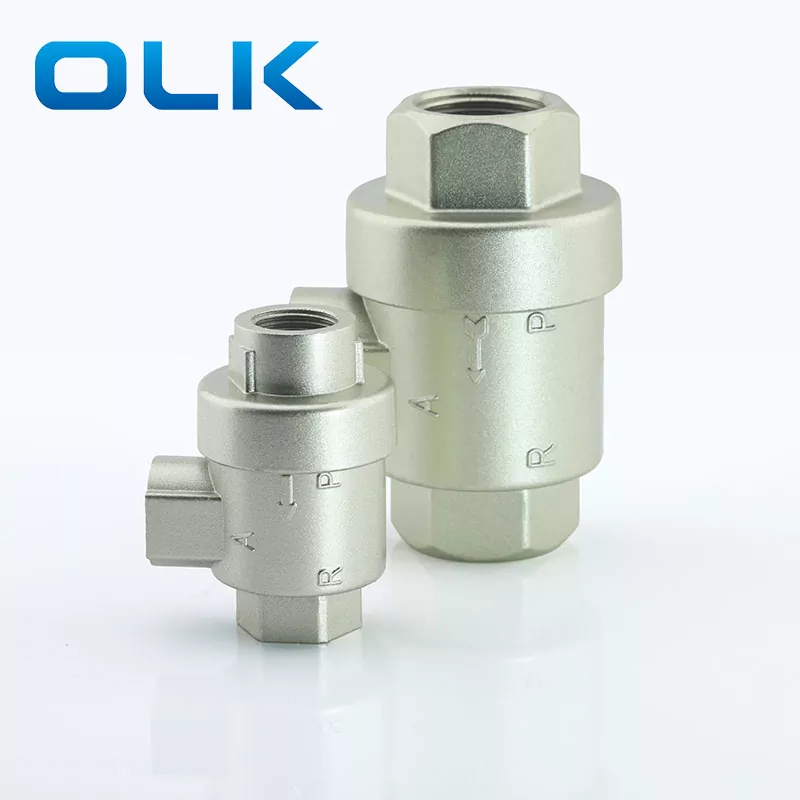

OLK XQ Valva de evacuare rapidă este o supapă care epuizează automat gazul sub presiune de la ieșire atunci când presiunea de intrare scade la o anumită valoare. Când există o presiune a aerului la intrare, miezul supapei (inel de etanșare unic sau diafragmă) este împins deschis, închizând portul de evacuare și ieșirea de la ieșire. Când intrarea este golită, presiunea de ieșire împinge miezul supapei pentru a sigila intrarea, iar gazul de ieșire se epuizează rapid prin portul de evacuare. Valva de evacuare rapidă XQ oferă cinci opțiuni de dimensiune a conexiunii: M5, G1/8, G1/4, G3/8 și G1/2.
Valva de evacuare rapidă XQ este utilizată în situațiile în care componentele și dispozitivele pneumatice trebuie să se epuizeze rapid. Dacă este instalat între cilindru și supapa direcțională, cilindrul se epuizează direct prin supapa de evacuare rapidă XQ în loc de supapa direcțională, crescând semnificativ viteza de mișcare a cilindrului. Acest efect este vizibil mai ales atunci când conducta dintre cilindru și supapă este lungă. Dacă portul de evacuare a supapei direcționale este mare și conducta de conectare între cilindru și supapă este scurtă, instalarea unei supape de evacuare rapidă nu este necesară.
Pentru a obține evacuarea rapidă, presiunea la intrarea rapidă a supapei de evacuare trebuie golită rapid, astfel încât trecerea de evacuare la intrare (între supapa direcțională și supapa de evacuare rapidă) trebuie să fie neobstrucționată.
Asigurați -vă că cilindrul are o capacitate de amortizare suficientă atunci când utilizați supapa de evacuare rapidă XQ.
| Cod de comandă: |
|
| XQ17 | 0600 |
| Model: seria XQ Seria 3/2 Valvă rapidă de evacuare | Dimensiunea portului: |
|
|
0600: G1/8 |
|
|
0800: G1/4 |
|
|
1000: G3/8 |
|
|
1500: G1/2 |
|
|
2000: G3/4 |
|
|
2500: G1 |
|
Specificații |
Dimensiunea portului |
Bore (mm) |
Flux (m³/min) |
Durabilitate (cicluri x10⁴) |
Intervalul de presiune de funcționare (MPA) |
Timpul de răspuns (timp) |
|
XQ-M5 |
M5 |
4 |
– |
≥ 200 |
0,12 ~ 1,0 |
≤ 0,03 |
|
XQ170600 |
G1/8 |
6 |
≥ 0,3 |
≤ 0,03 |
||
|
XQ170800 |
G1/4 |
6 |
≥ 0,9 |
≤ 0,03 |
||
|
XQ171000 |
G3/8 |
8 |
≥ 2,5 |
≤ 0,04 |
||
|
XQ171500 |
G1/2 |
15 |
≥ 4,5 |
≤ 0,05 |
||
| XQ172000 |
G3/4 |
|
|
|
||
| XQ172500 | G1 |
|
|
|
