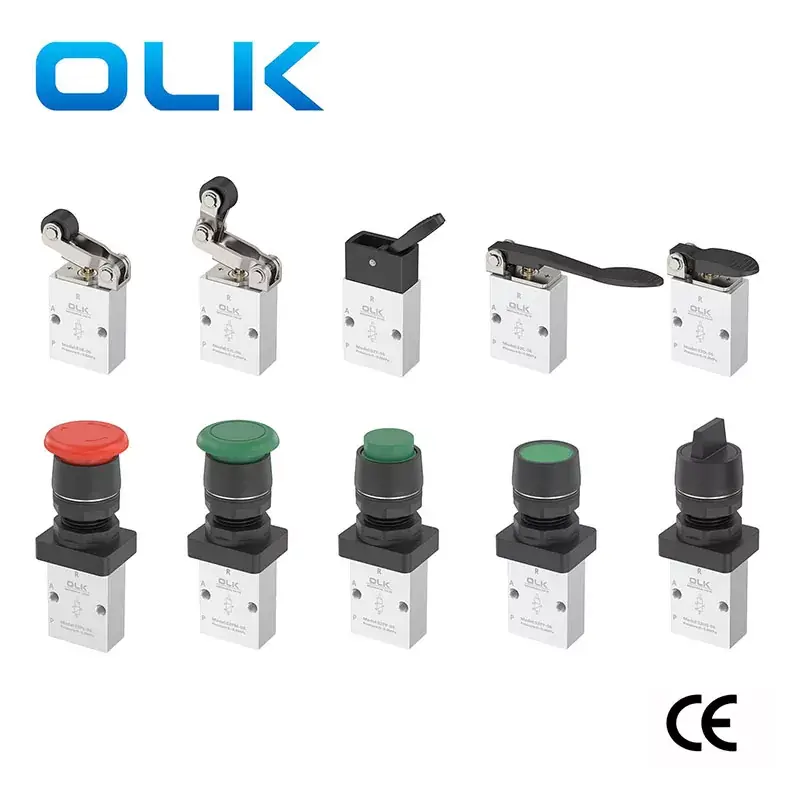

Puteți fi siguri că cumpărați supapă de control cu buton mecanic din seria S3 cu 3 căi din fabrica noastră și vă vom oferi cel mai bun serviciu post-vânzare și livrare la timp. poziție vană mecanică seria S3. Dispune de comutare flexibilă și poate fi instalat în mai multe poziții. Instalarea este foarte convenabilă și nu necesită lubrifiere cu ulei. Capetele de control sunt disponibile atât în materiale metalice, cât și plastice, materialul metalic (S3C, S3D, S3Y, S3R, S3L) oferind o durată de viață mai lungă și mai fiabilă. Combinațiile capete de comandă pentru supapa mecanică pot fi comandate separat de la Fabrica OULEIKAI din China
OULEIKAI FLEXIBLE SWITCHINGS3 SERIES Supapă de control cu buton mecanic cu 3 căi Caracteristicile produsului
SIMBOL:

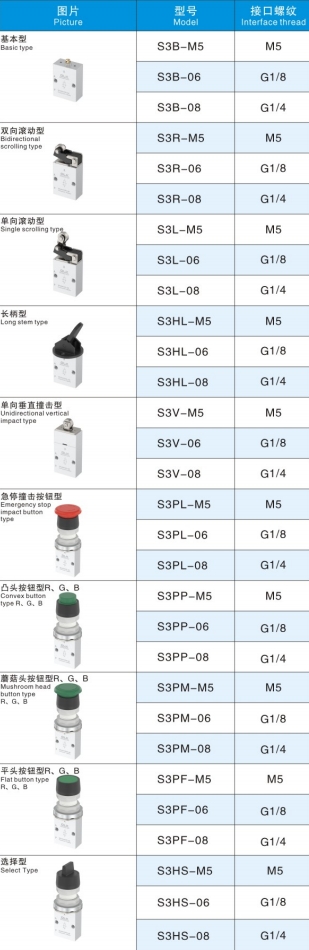

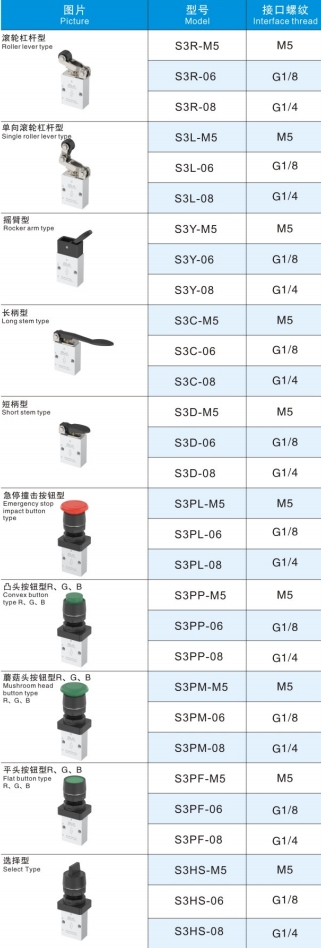

| Cod de comandă |
|||
| S3 | P.M | 06 | R |
| SERIE | COD | DIMENSIUNEA PORT | CULOAREA BUTONULUI |
| Seria S3 2 poziție 3 căi | B:Tip de bază (M5B) |
100:06:G1/8 | PL:ROȘU |
|
|

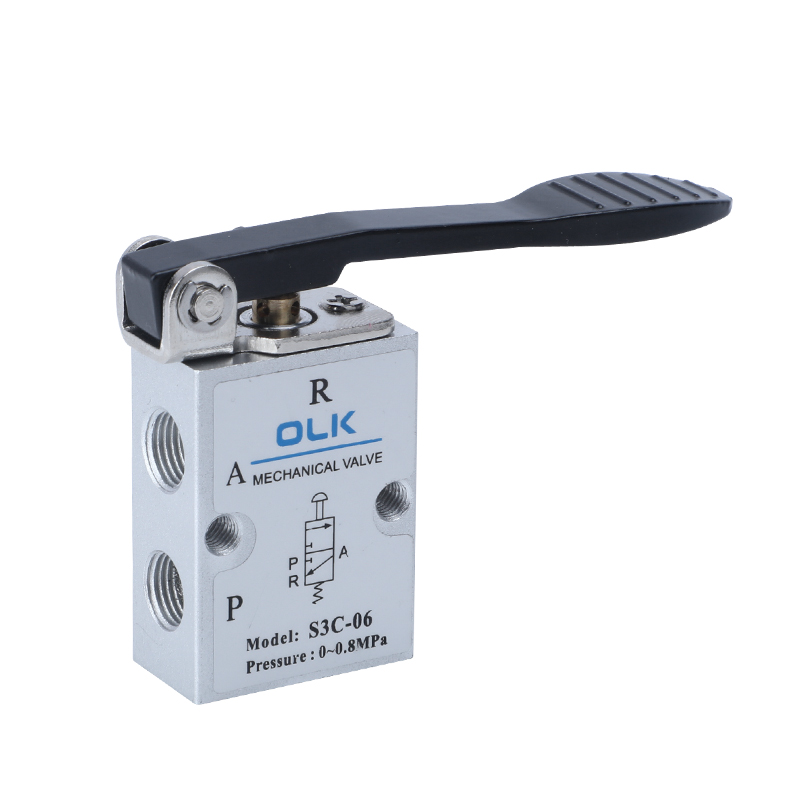

C: Tip mâner lung (M5C) |
200:06:G1/8 | PP/PF/PM/HS:ROȘU, VERDE, NEGRU |
|
|

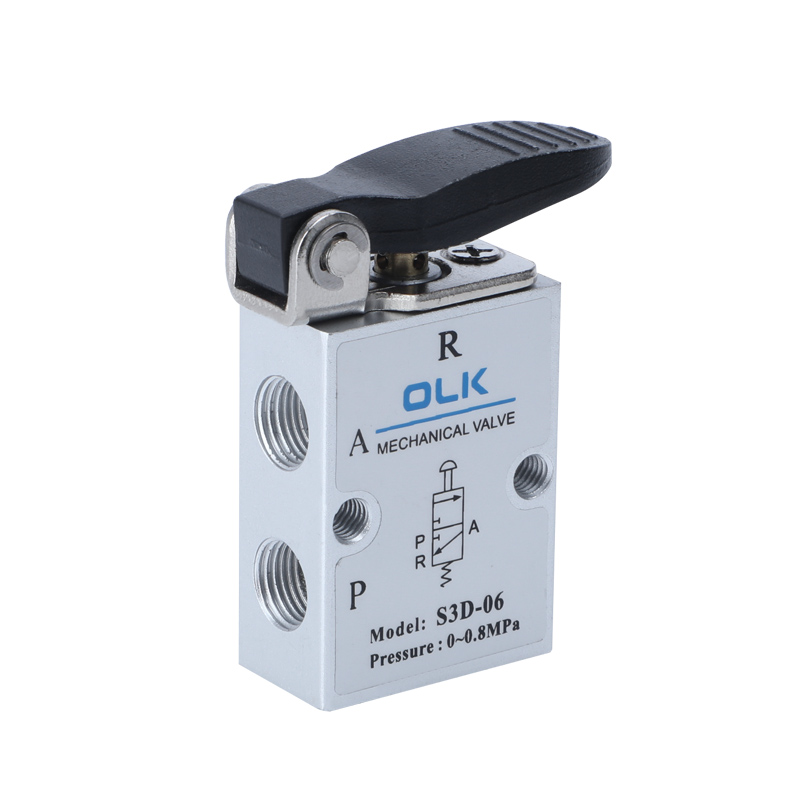

D: Tip mâner scurt (M5D) |
200:08:G1/4 |
|
|
|
Y: Tip culbutor (M5Y) |
|
|
|
|

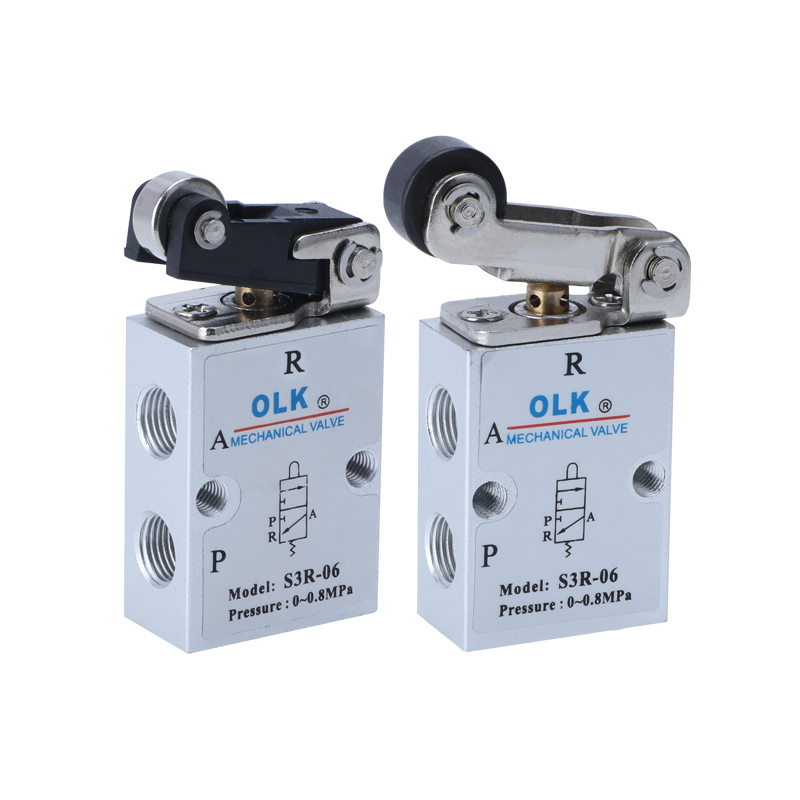

R: Tip pârghie cu role (M5R) |
|
|
|
|
L: Tip pârghie cu role unidirecționale (M5L) |
|
|
|
|
PL: Tip buton de impact pentru oprire de urgență (M5PL) |
|
|
|
|
PP: Tip buton cu cap ridicat (M5PP) |
|
|
|
|
PF: Tip buton cu cap plat (M5PF) |
|
|
|
|
PM: Tip buton cu cap de ciupercă (M5PM) |
|
|
|
|
HS:Tip selector (M5HS) |
|
|

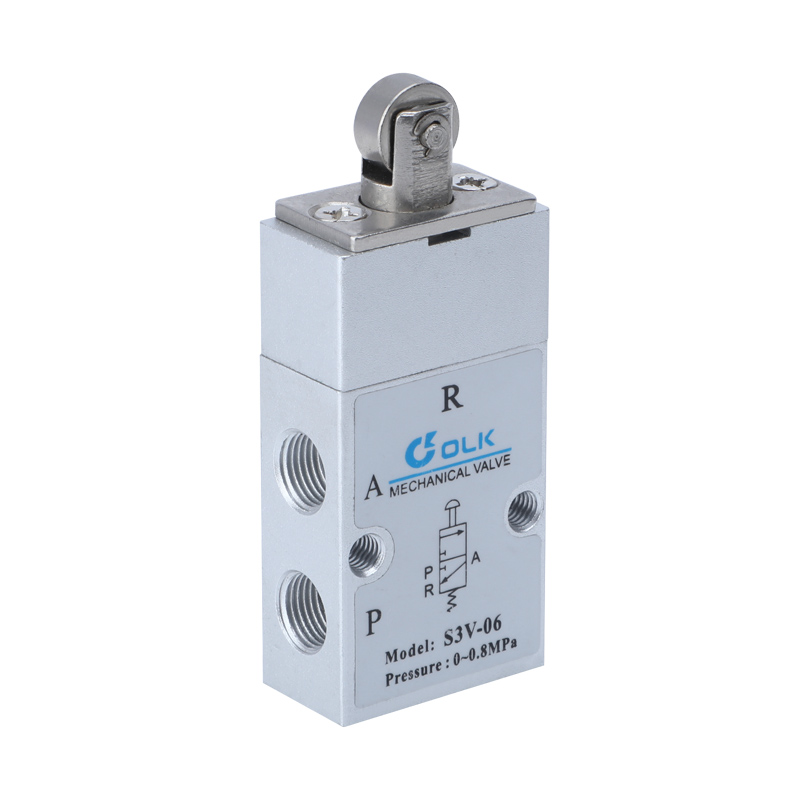

1. Seriile S3B, S3R, S3L, S3V necesită forță externă furnizată de mecanisme externe pentru comutare, potrivite pentru detectarea poziției sau comutatoare de cursă.
2. Seriile S3PF, S3PM, S3PP, S3PL, S3Y, S3HS, S3C, S3D sunt acționate manual, având diferite forme structurale de capete de control pentru utilizare convenabilă în diferite condiții.
3. Structura supapei glob cu etanșare excelentă, comutare flexibilă și fără nevoie de lubrifiere cu ulei.
4. Instalare ușoară cu mai multe poziții de montare.
5. Capetele de control din seria S3C, S3D, S3Y, S3R, S3L sunt realizate din material metalic, asigurând o durată de viață lungă și o fiabilitate mai mare.
|
mediu de lucru |
Aer (filtrat printr-un filtru peste 40μm) |
|
Acţiune |
Acțiune externă directă |
|
Diametrul orificiului |
05:M5,06:G1/8,08:G1/4 |
|
numarul de posturi |
Două poziții în trei direcții |
|
lubrifiant |
inutil |
|
Interval de presiune de lucru MPa (psi) |
0~0,8(0~114) |
|
Rezistență la presiune garantată |
1,5 MPa (215 psi) |
|
Temperatura de lucru °C |
-20~70 |
|
Aria secțiunii transversale mm² (valoarea CV) |
05:2.5(0.14),06:8(0.45),08:12(0.67) |
|
Materialul corpului |
aliaj de aluminiu |
1) Piesa de control este realizată din plastic tehnic și poate fi acţionată manual numai manual. Este interzisă folosirea unui impact metalic pentru comutarea supapei.
2) Seriile S3B, S3C, S3D, S3PM, S3PF, S3PP sunt resetate automat. Supapele manuale S3Y, S3HS, S3PL sunt resetate manual. După ce ați apăsat M3PL în poziție, butonul rotativ trebuie rotit pentru a reseta.
3) Acordați atenție cursei de comutare. Când orice forță externă determină comutarea supapei, cursa de comutare de bază nu trebuie să depășească domeniul de cursă de comutare specificat în tabelul curselor de control, altfel poate cauza deteriorarea corpului supapei.

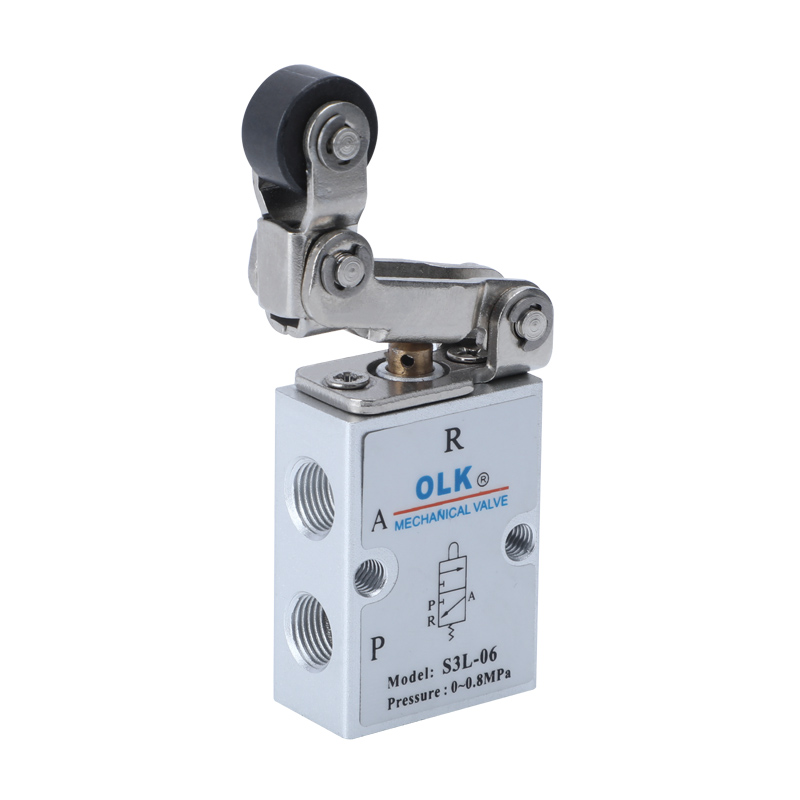

4) Supapa cu role unidirecțională S3L poate comuta doar într-o singură direcție (de la impactul dreapta la stânga). Impactul în cealaltă direcție (de la stânga la dreapta) este ineficient.
5) Combinațiile capete de control pot fi comandate separat.
