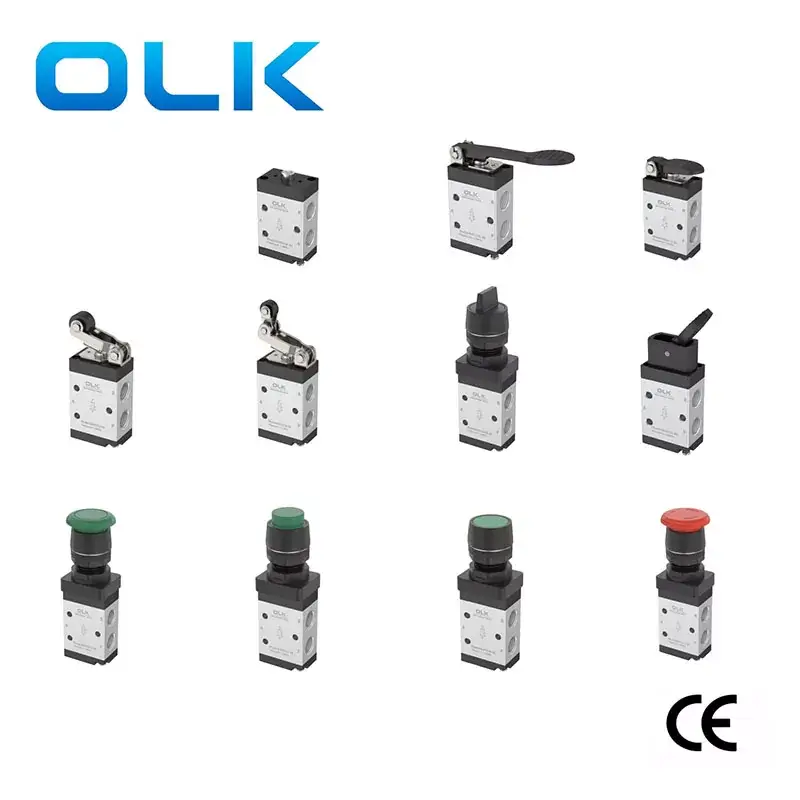

Supapă de control cu ​​buton mecanic Seria M3 cu 3 căi

Supapa mecanică cu 3/2 căi de tip airtac din seria ouleikai M3 are 2 stări de funcționare și 3 selecții de cale. Supapa mecanică M3 potrivită pentru diferite scenarii de control pneumatic. stabil, fiabil și durabil, potrivit pentru medii de lucru stabile pe termen lung, cum ar fi controlul pneumatic în liniile de producție automate, cum ar fi liniile de asamblare și liniile de ambalare.

Simbol:

OULEIKAI  Seriile M3 2/3 supape de control cu ​​butoane mecanice Caracteristicile produsului

1. Orificiul de evacuare este amplasat pe corp, facilitând instalarea unei amortizoare pentru reducerea zgomotului și a poluării.

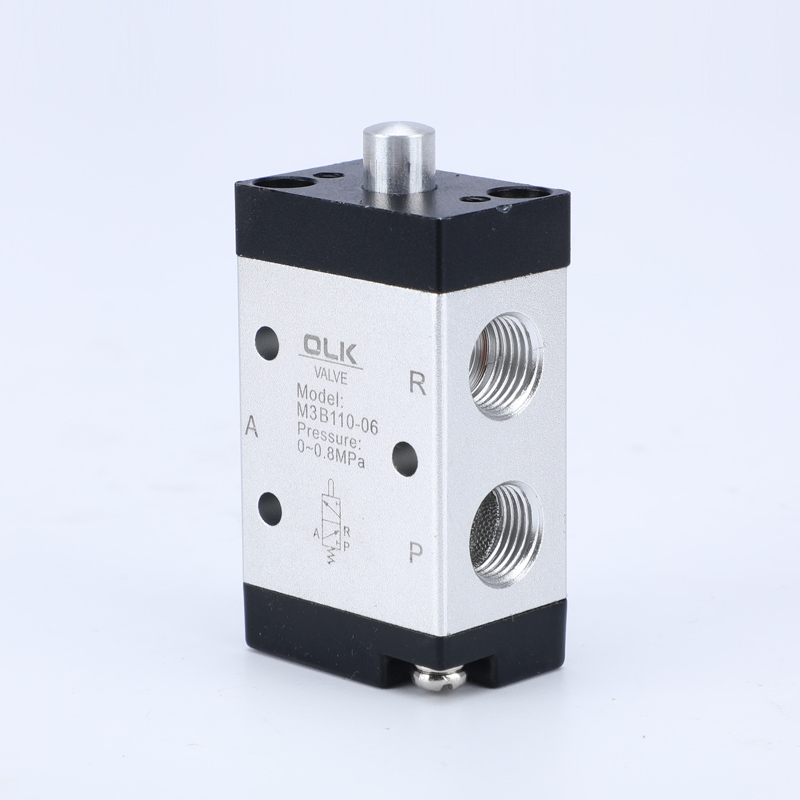

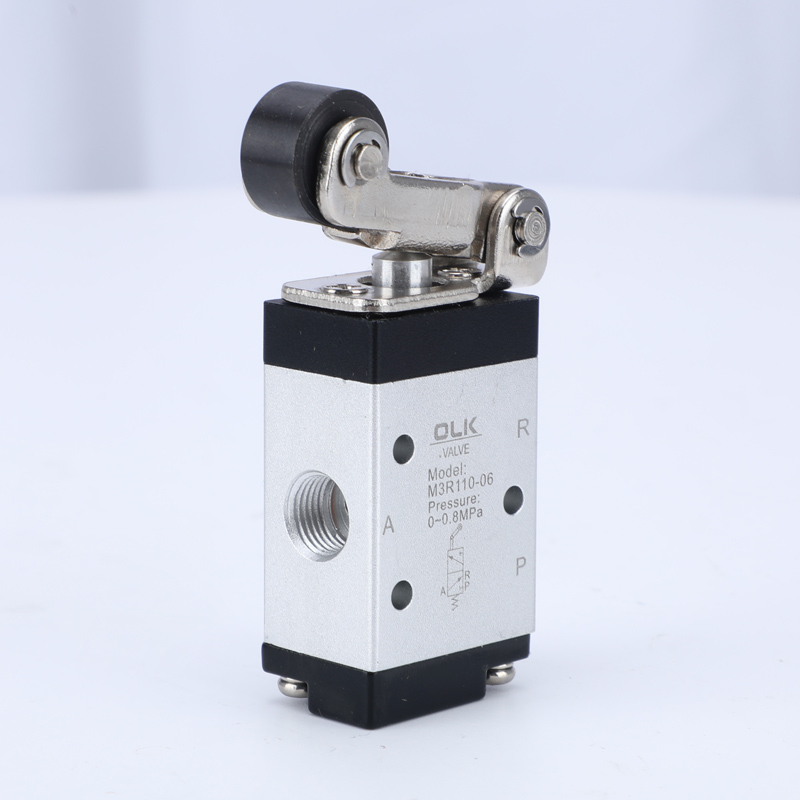

2. Seriile M3B, M3R și M3L necesită forțe externe pentru comutare furnizate de mecanisme externe, potrivite pentru detectarea poziției sau comutatoare de cursă.

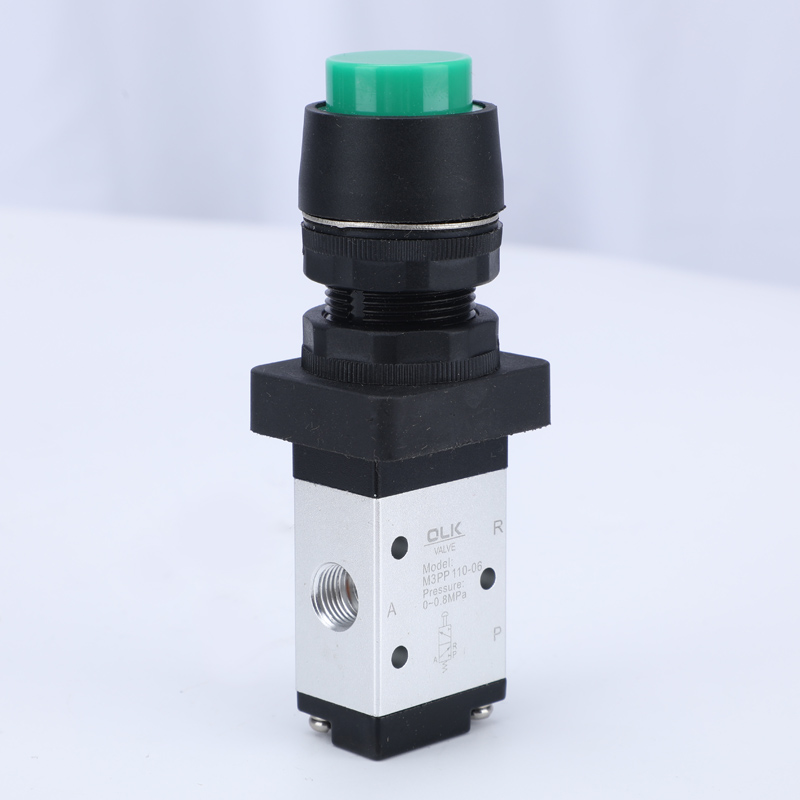

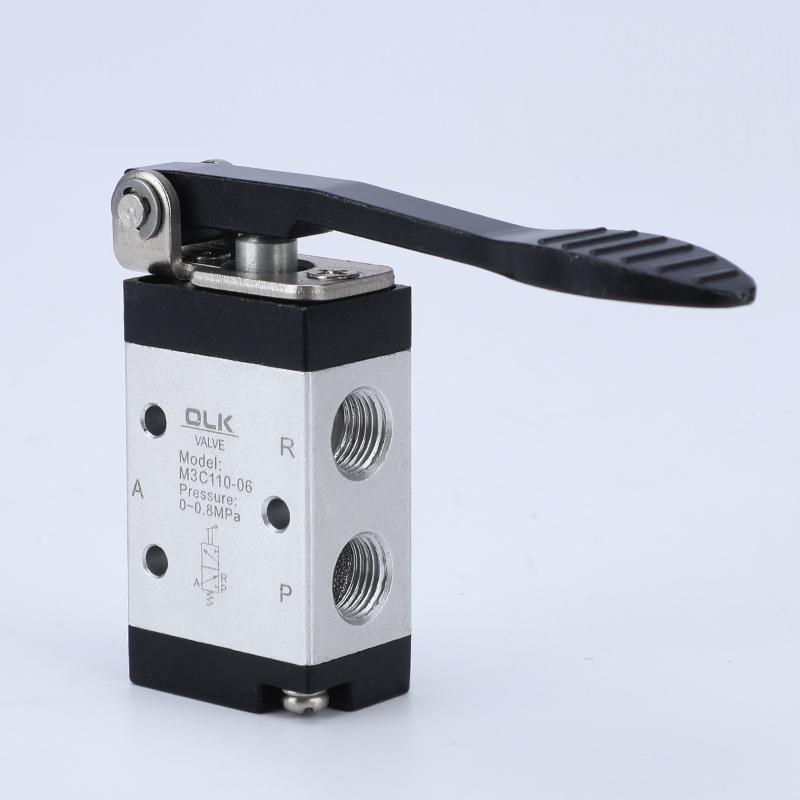

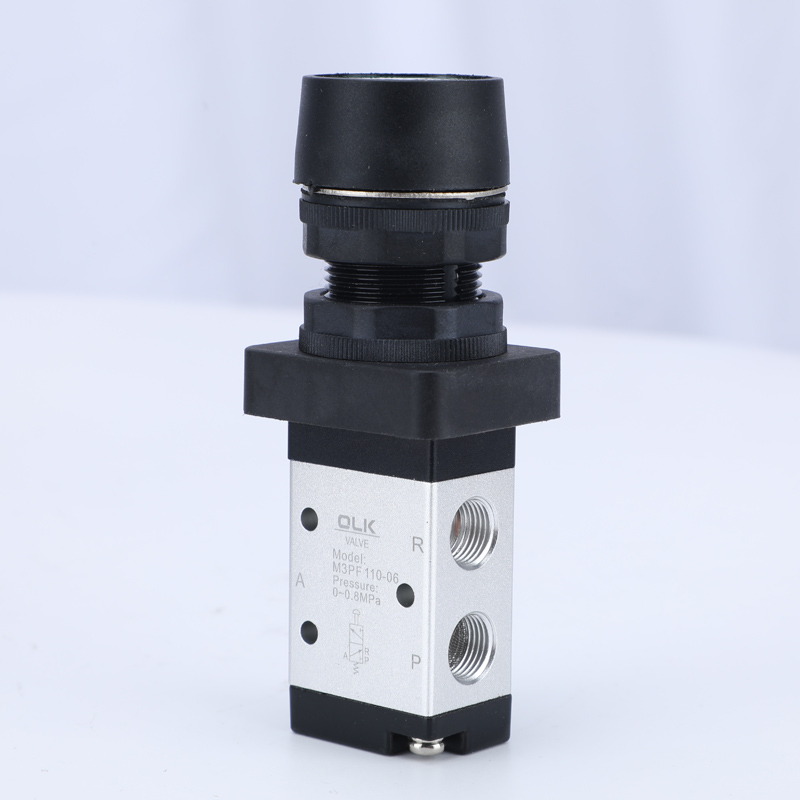

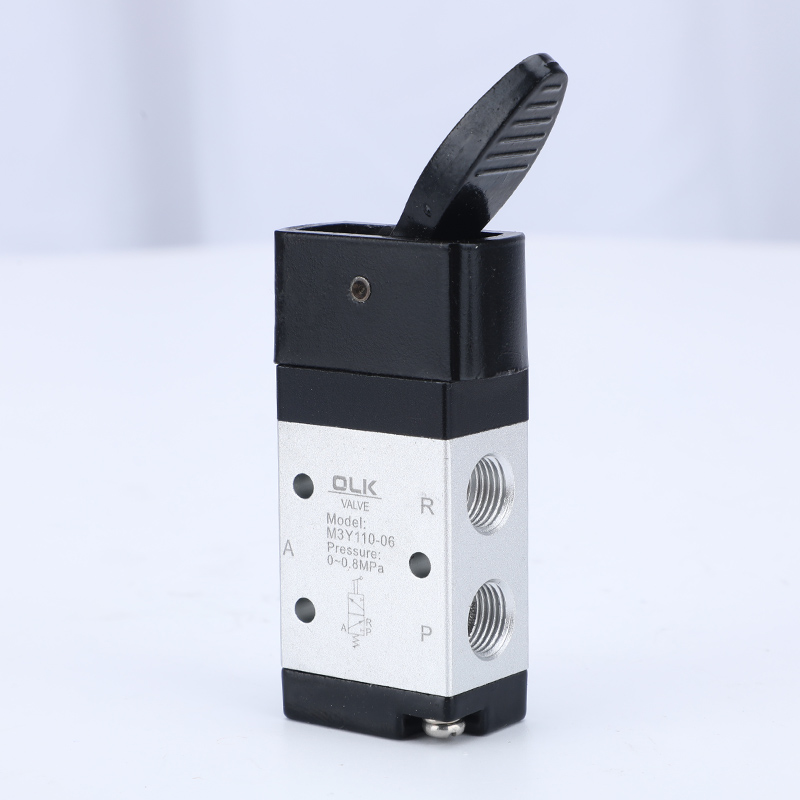

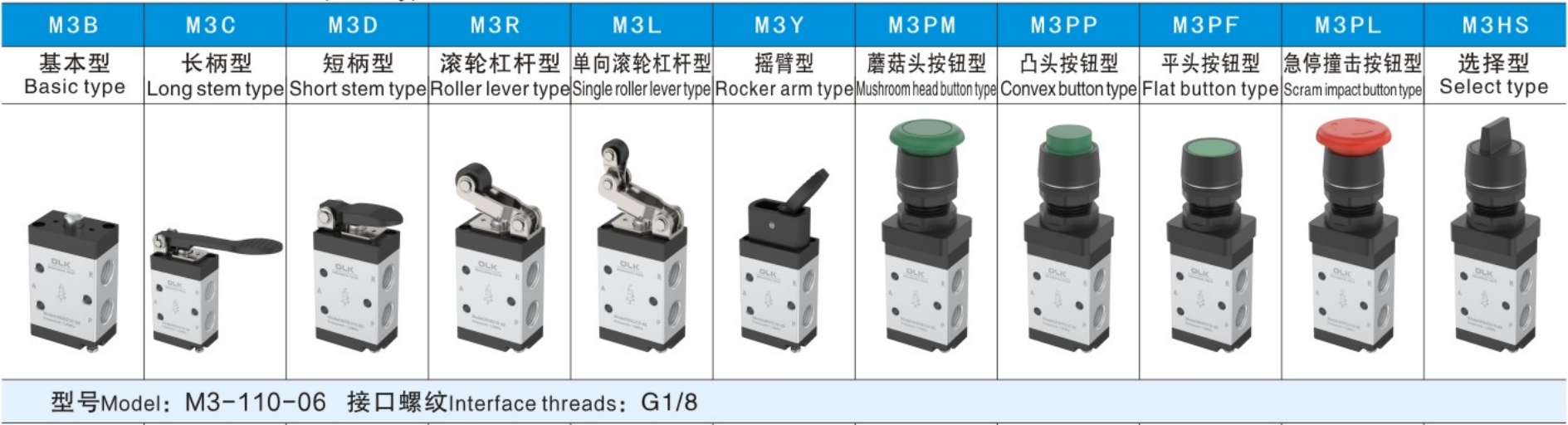

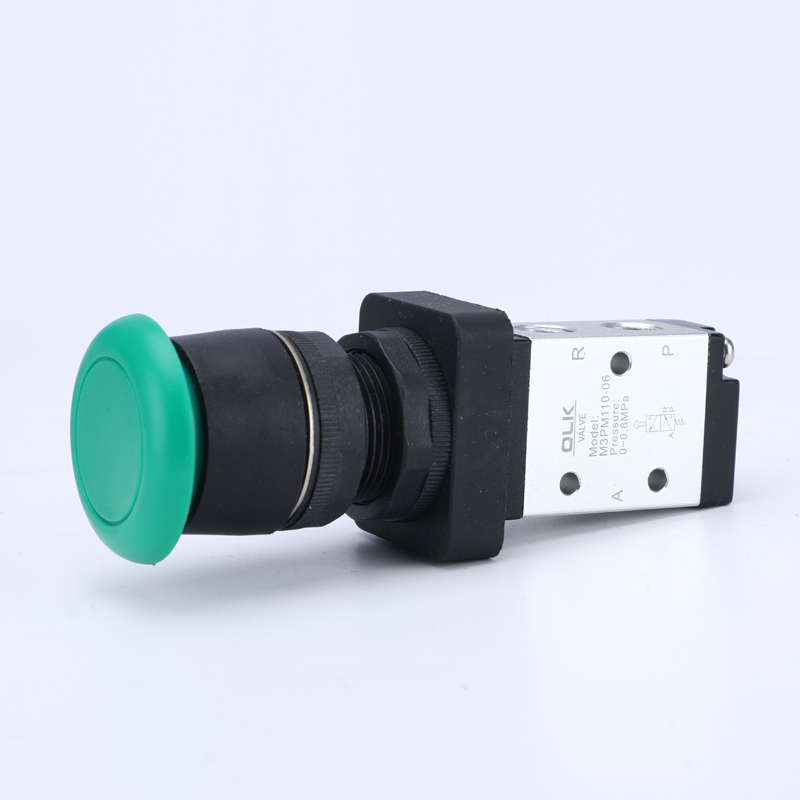

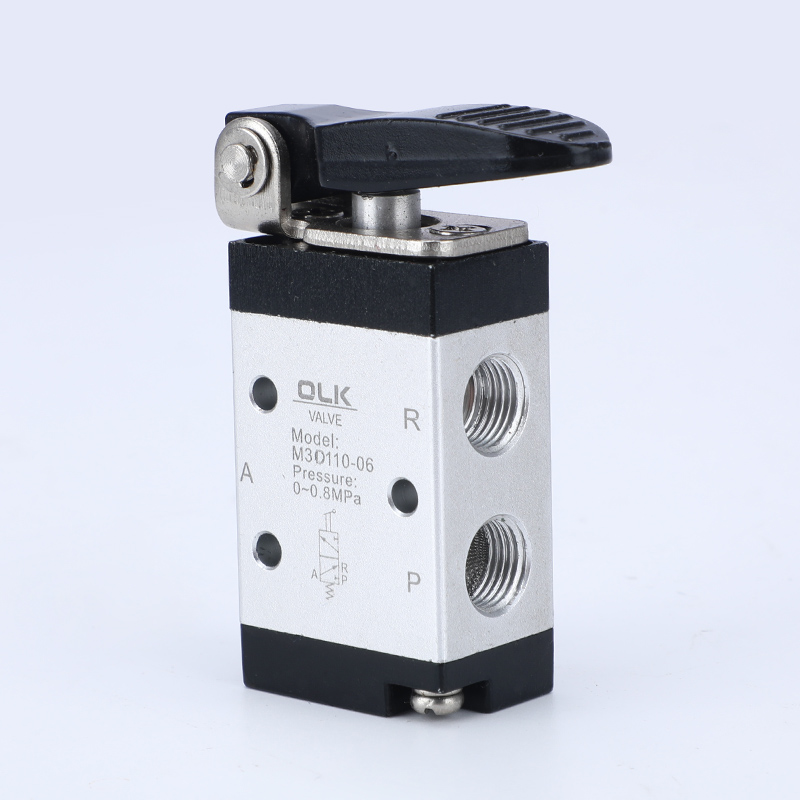

3. Seria M3C, M3D, M3Y, M3PF, M3PM, M3PP și M3PLM3HS sunt operate manual, cu diferite forme structurale ale capetelor de control pentru utilizare convenabilă în diferite condiții.

4. Structura de tip piston, forța de control nu este afectată de presiunea de lucru (adică, fără contrapresiune), etanșarea inelului interior, etanșarea excelentă și comutarea flexibilă.

5. Nu este nevoie de lubrifiere cu ulei.

6. Instalare și utilizare convenabilă cu montaj în mai multe poziții.

7. Capetele de control ale seriilor M3C, M3D, M3Y, M3R și M3L sunt realizate din material metalic pentru o viață lungă și o fiabilitate mai mare.

SERIA M3 Supapă de comandă cu buton mecanic 3 căi Parametri generali

SERIA M3 Supapă de control cu ​​buton mecanic cu 3 căi  Instalare și aplicare:

Precauții

1) Partea de control este realizată din plastic tehnic și este permisă numai operarea manuală. Nu folosiți impact metalic pentru a comuta supapa.

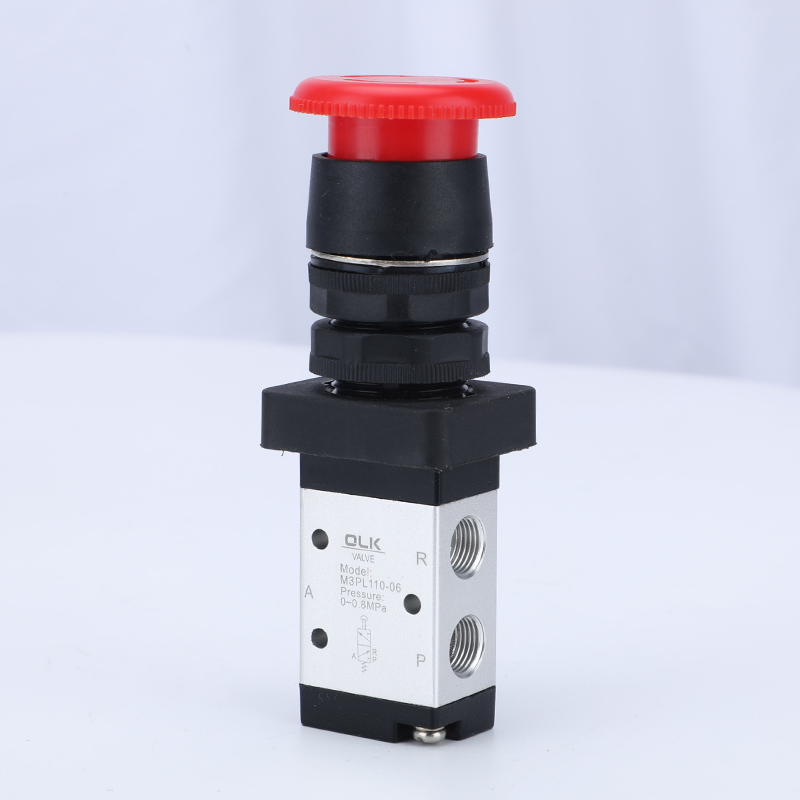

2) Seriile M3B, M3C, M3D, M3PM, M3PF și M3PP sunt resetate automat. Supapele manuale M3Y, M3HS și M3PL sunt resetate manual. După ce ați apăsat M3PL în poziția de comoară, butonul rotativ trebuie să fie rotit pentru a se reseta.

3) Acordați atenție cursei de inversare. Când orice forță externă determină inversarea supapei, cursa de inversare de bază nu trebuie să depășească intervalul de cursă de inversare specificat în tabelul cursei de control, altfel va cauza deteriorarea corpului supapei.

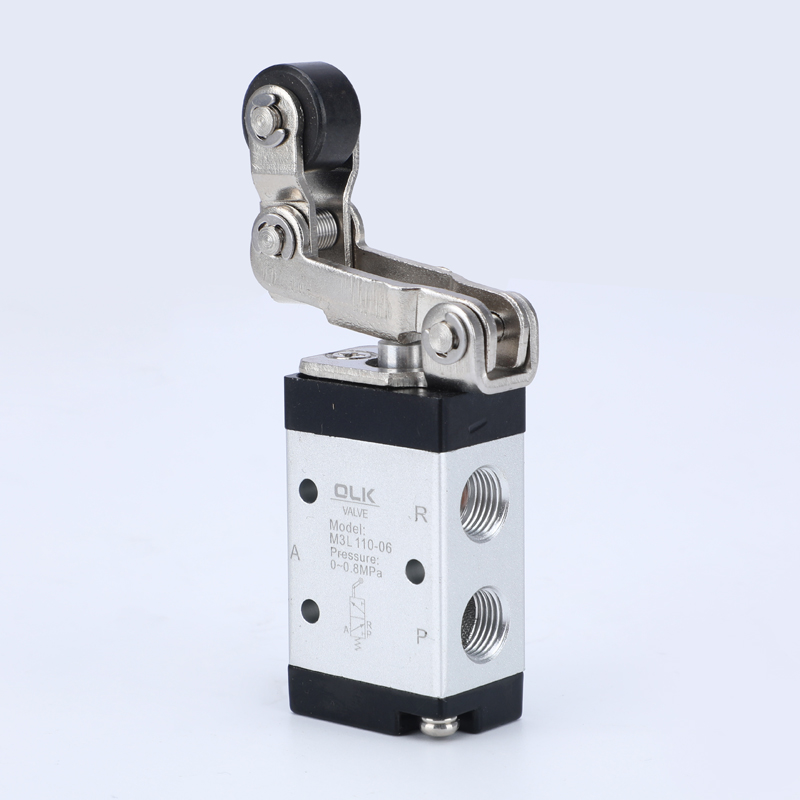

4) Supapa cu role unidirecțională M3L poate comuta doar într-o singură direcție (lovind de la dreapta la stânga). Impact nevalid în cealaltă direcție (curbat de la stânga la dreapta).

5) Combinația de cap de comandă poate fi comandată separat.
