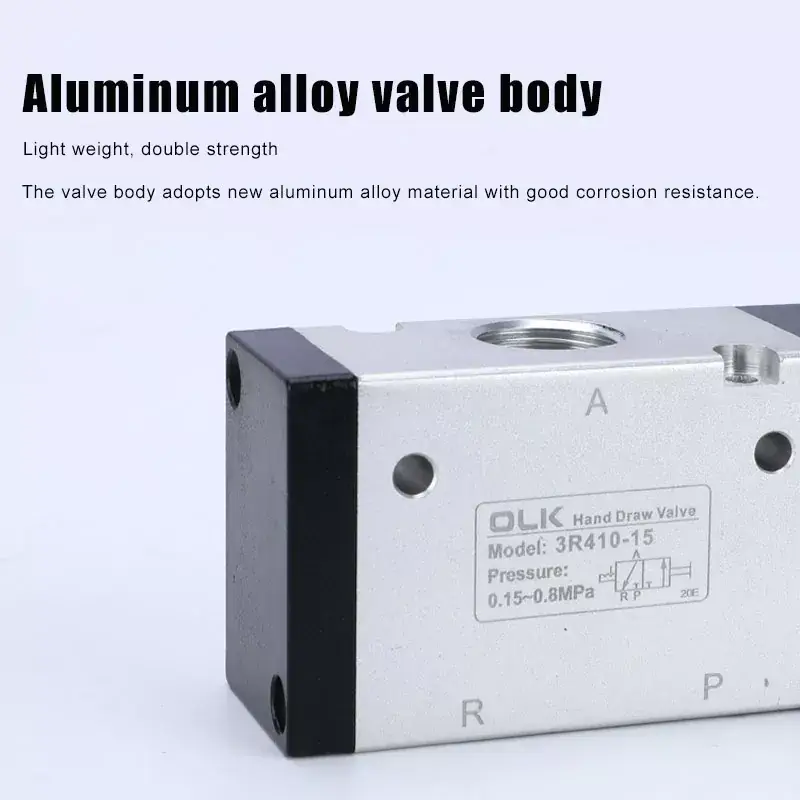

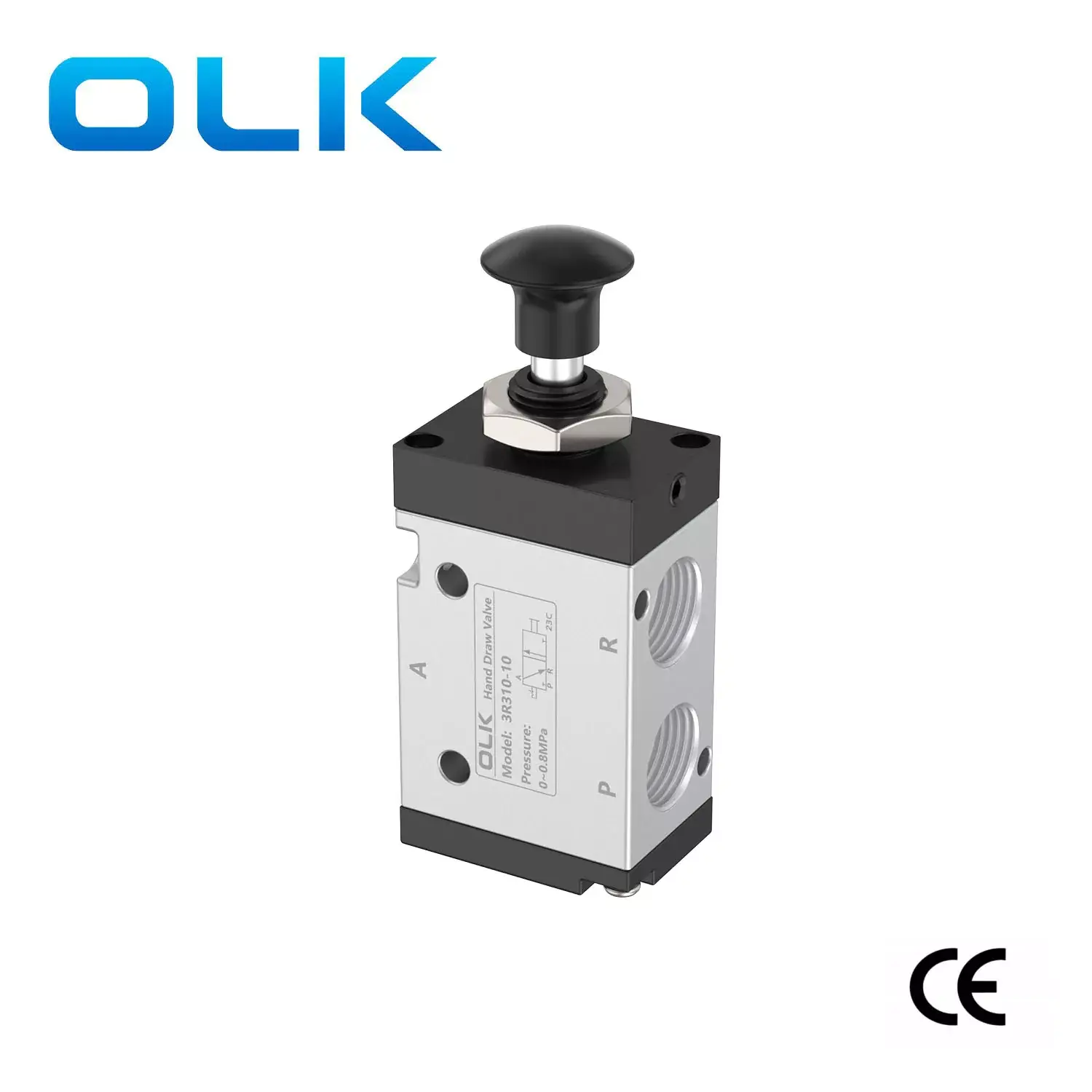

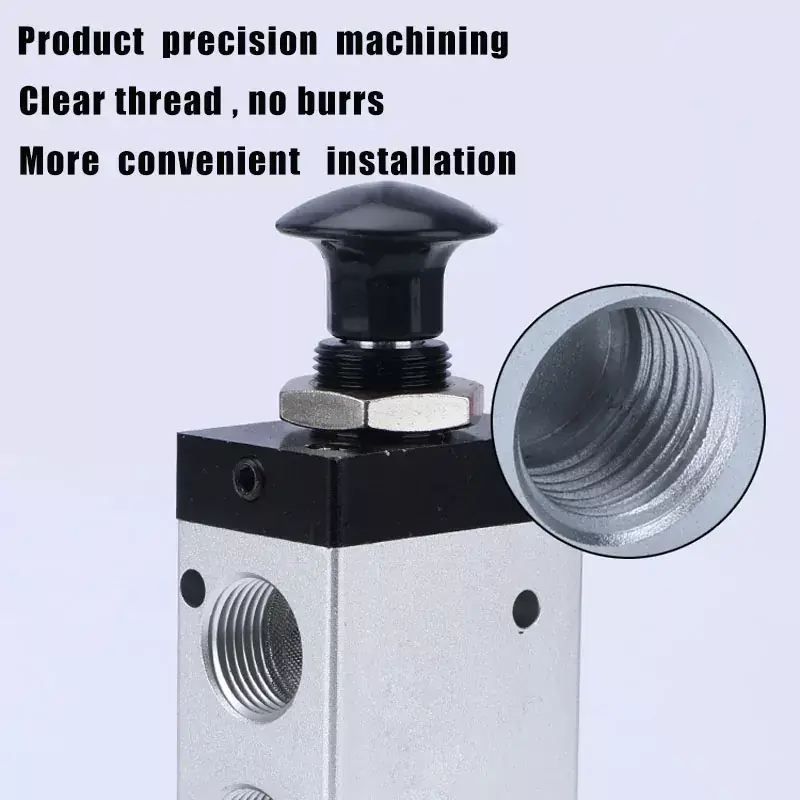

Ouleikai (OLK) produce supapa manuală din seria 3R din 2003, care poate înlocui supapa manuală AIR TAC - tip seria 3L. Supapa 3R acţionată manual controlează direcţia prin acţionare manuală directă. Supapa cu două căi cu trei căi are o intrare, o ieșire și un orificiu de evacuare. Orificiul de admisie este echipat cu o sită de filtru pentru a îndepărta impuritățile din aer, prevenind contaminarea și scurgerea de aer a inelului de etanșare. Suprafața corpului supapei din aluminiu este sablata, iar interfețele sunt fără bavuri, cu mai multe diametre de țeavă din care puteți alege (M5, G1/8, G1/4, G3/8, G1/2).
supapă manuală seria 3R SIMBOLUL:
| Cod de comandă: |
|||
| 3R | 2 | 10 | 08 |
| MODEL: | SERIE: | FUNCŢIE: | DIMENSIUNEA PORT: |
| Supapă manuală 3R:3/2 căi | Seria 1:100 | POZIȚIA 10:2 | 100 seria:06:G1/8 |
|
|
Seria 2:200 |
|
200 seria:06:G1/8 |
|
|
3:300 serii |
|
200 seria:08:G1/4 |
|
|
|
|
Seria 300:08:G1/8 |
|
|
|
|
Seria 300:10:G3/8 |

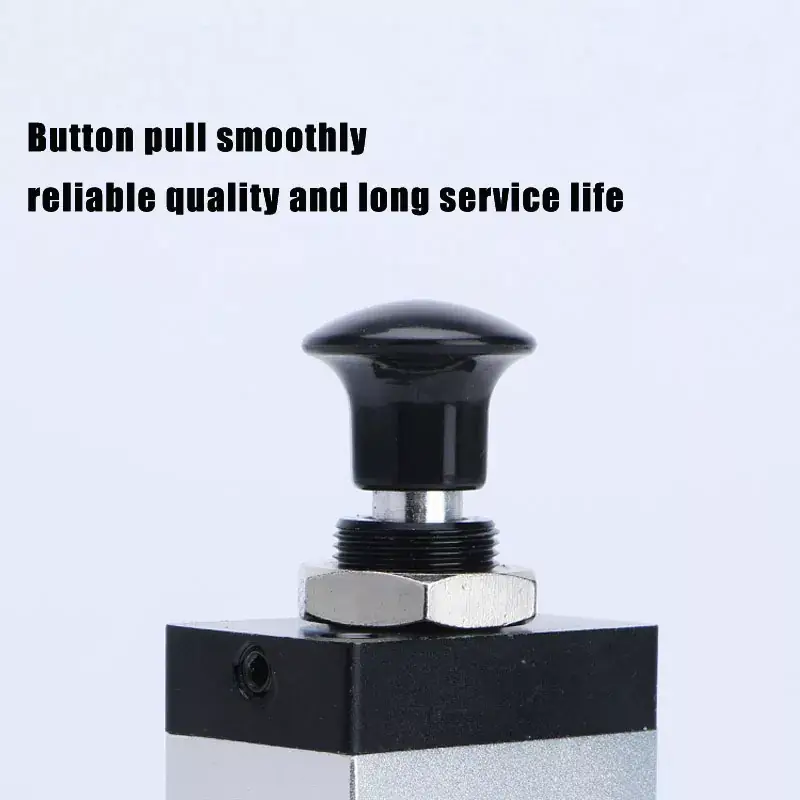

1. Funcționare manuală, coaxială cu axa pentru o poziționare ușoară și precisă, asigurând fiabilitatea.
2. Structură de tip piston cu etanșare excelentă, dimensiune compactă, ușoară și asamblare ușoară.

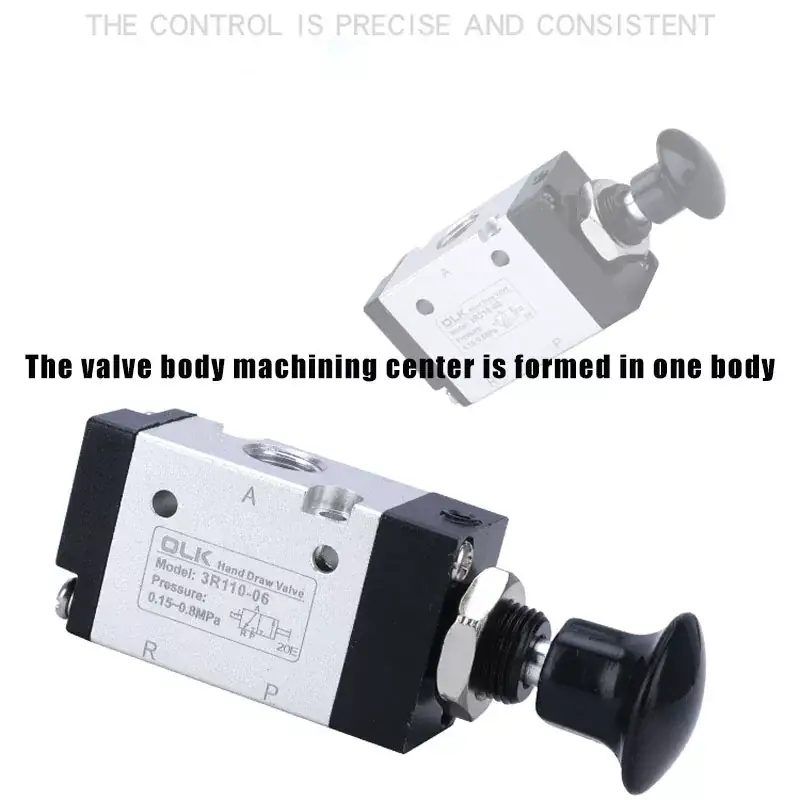

3. Găuri interioare prelucrate cu tehnici speciale, rezultând o rezistență minimă la frecare și o durată de viață extinsă.
4. Nu necesită lubrifiere cu ulei.
5. Instalare ușoară cu mai multe poziții de montare, facilitând utilizarea convenabilă.
|
mediu de lucru |
Aer (filtrat printr-un filtru peste 40μm) |
|
Acţiune |
Acțiune manuală directă |
|
numărul de posturi |
Două poziții în trei direcții |
|
lubrifiant |
inutil |
|
Interval de presiune de lucru MPa (psi) |
0~0,8(0~114) |
|
Rezistență la presiune garantată |
1,5 MPa (215 psi) |
|
Temperatura de lucru °C |
-20~70 |
|
Materialul corpului |
aliaj de aluminiu |
|
model |
Diametrul orificiului |
Aria secțiunii transversale a debitului mm² (valoarea CV) |
|
3R110-M5 |
M5 |
5,5(0,3) |
|
3R110-06 |
G1/8 |
12,0 (0,67) |
|
3R210-06 |
G1/8 |
14,0(0,78) |
|
3R210-08 |
G1/4 |
16,0(0,89) |
|
3R310-08 |
G1/4 |
25,0(1,39) |
|
3R310-10 |
G3/8 |
30,0(1,67) |
Întrebări frecvente:
Ce funcționează supapa de tragere 3R?
Supapa de tragere manuală 3R funcționează cu un mecanism de resetare manuală.
Câte tipuri de supapă manuală de tragere?
supapă manuală 3R (3 căi) șiSupapă manuală 4R (5 WAY).
