Brand:
OLKPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

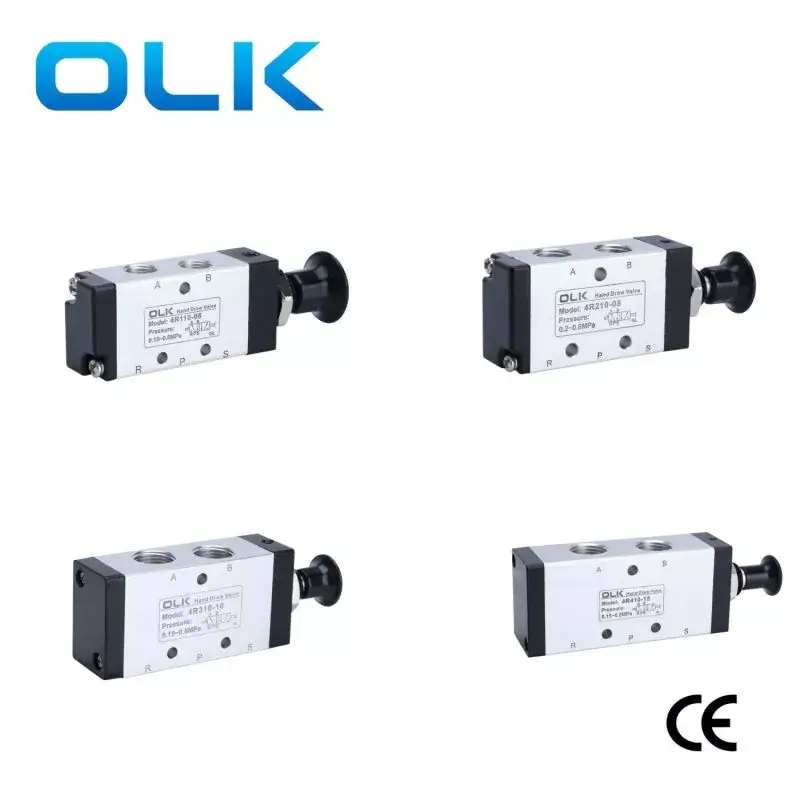

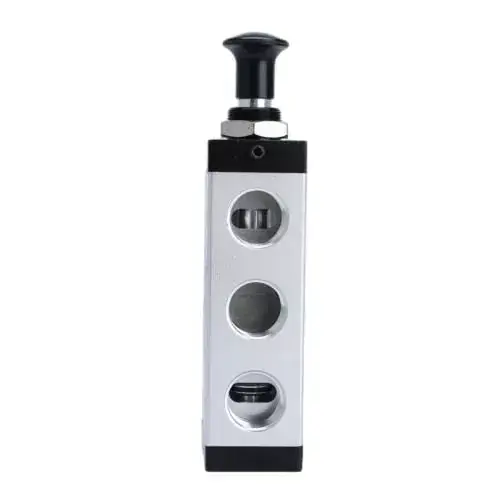

2 Position 5 WaySupapa cu 5 căi acționată manual Ouleikai (OLK) seria 4R adoptă un design 2/5, permițând controlul și comutarea diferitelor gaze, potrivite pentru cerințele diferitelor sisteme pneumatice. Operația de tragere manuală controlează schimbarea direcției, ceea ce face convenabil pentru operatori să controleze manual direcția fluxului de gaz cu o flexibilitate ridicată.
Note: Vă rugăm să nu depășiți intervalul de presiune nominală de lucru al supapei de tragere manuală pentru a evita afectarea siguranței și stabilității produsului. Scenarii de utilizare: Folosit pentru controlul gazului în sistemele de gaz de laborator și aplicații similare.
SIMBOL:
Cod de comandă:
4R
2
10
08
MODEL:
SERIE
FUNCŢIE:
DIMENSIUNEA PORT:
Supapă manuală 4L:5/2
Seria 1:100
Poziția 10:2
100 seria:06:G1/8
2:200 de serie
200 seria:06:G1/8
3:300 de serie
200 seria:08:G1/4
Seria 300:08:G1/8
Seria 300:10:G3/8
|
mediu de lucru |
Aer (filtrat printr-un filtru peste 40μm) |
|
Acţiune |
Acțiune manuală directă |
|
lubrifiant |
inutile |
|
Interval de presiune de lucru MPa (psi) |
0~0,8(0~114) |
|
Rezistență la presiune garantată |
1,5 MPa (215 psi) |
|
Temperatura de lucru °C |
-20~70 |
|
Materialul corpului |
aliaj de aluminiu |
|
model |
Diametrul orificiului |
Aria secțiunii transversale a debitului mm² (valoarea CV) |
|
4R110-M5 |
M5 |
5,5(0,3) |
|
4R110-06 |
G1/8 |
12,0 (0,67) |
|
4R210-06 |
G1/8 |
14,0(0,78) |
|
4R210-08 |
G1/4 |
16,0 (0,89) |
|
4R310-08 |
G1/4 |
25,0(1,39) |
|
4R310-10 |
G3/8 |
30,0(1,67) |
|
4R410-15 |
G1/2 |
50,0 (2,79) |

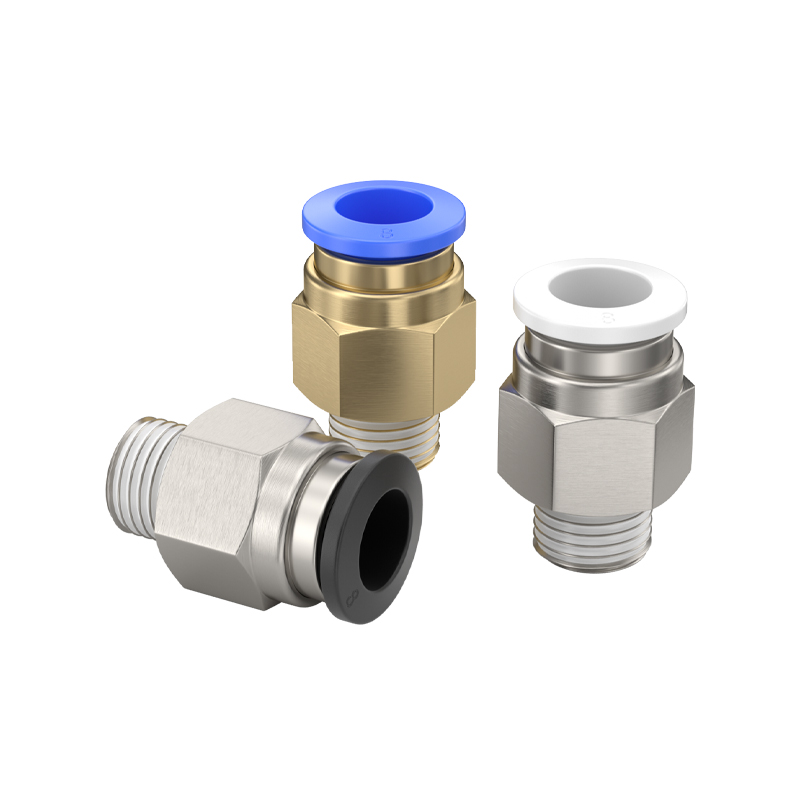

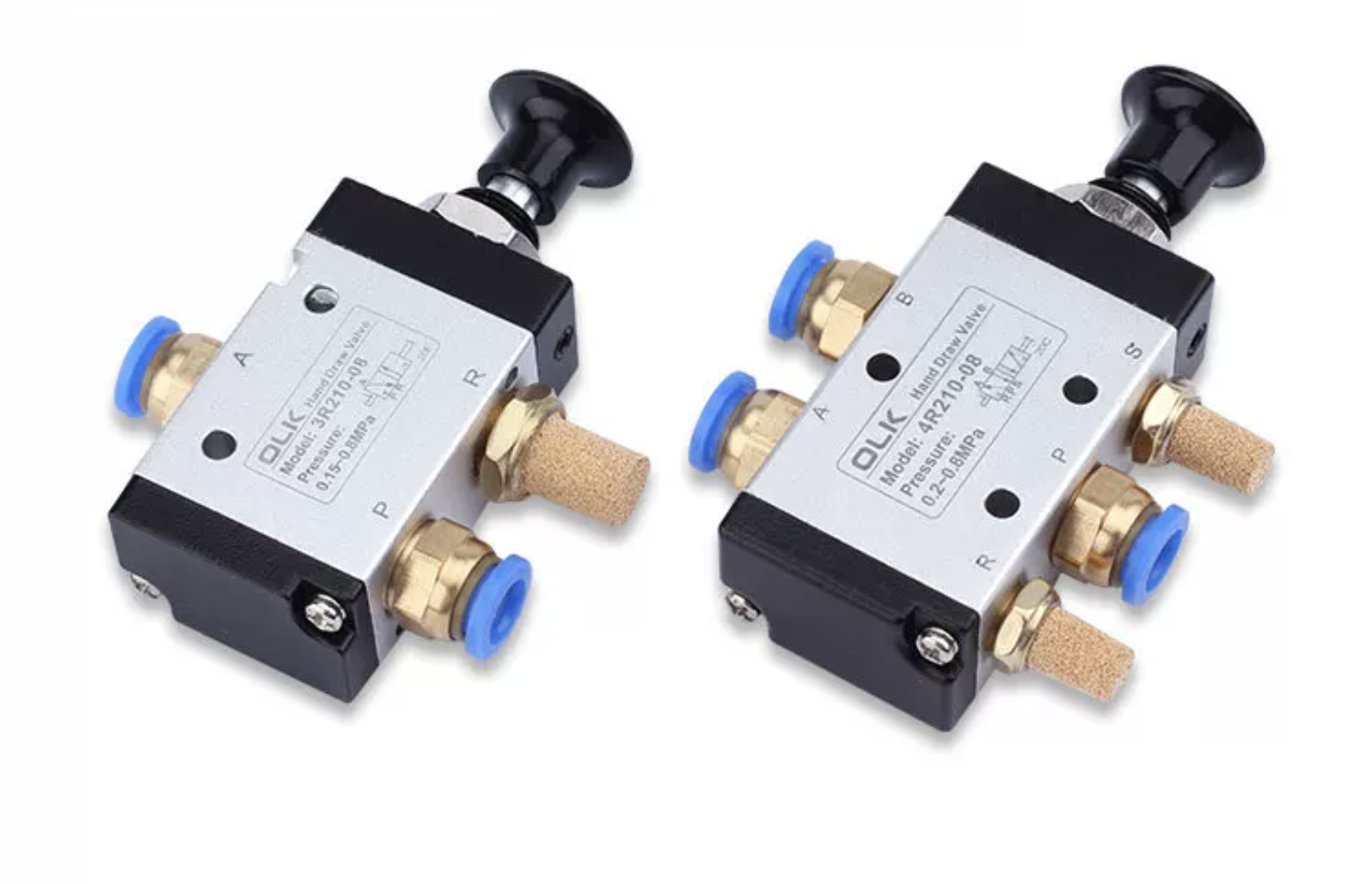

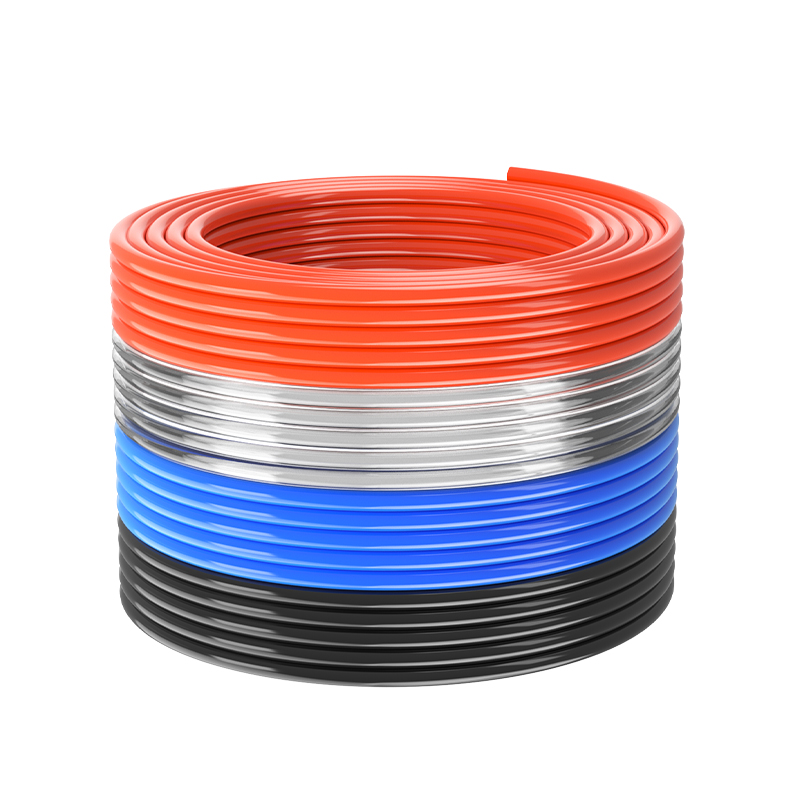

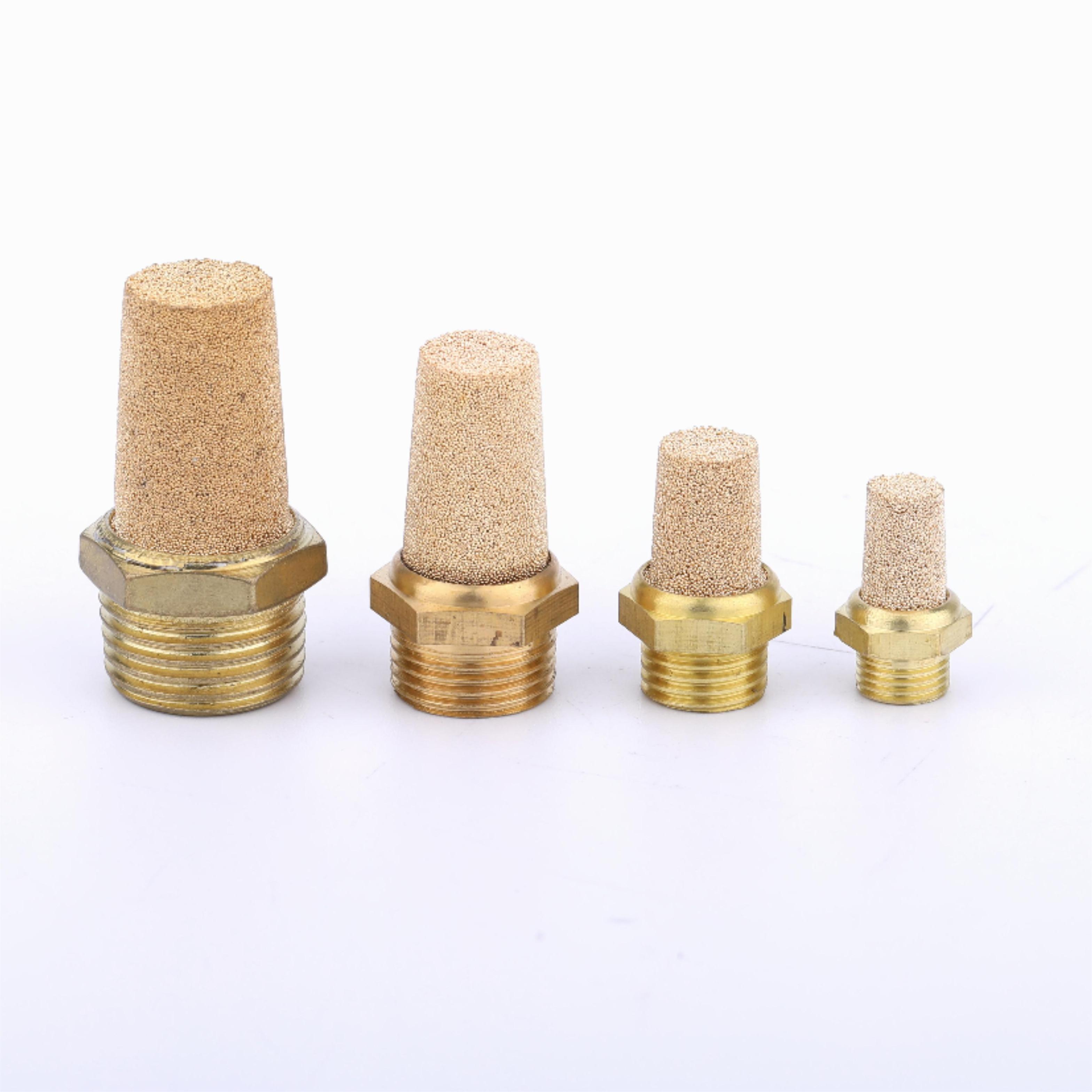

| Aspect montat pe supapă manuală 3R/4R | TUBE PU | articulație PC | SILENCER TURN |
 |
 |
 |
 |
Întrebări frecvente:
1: Supapa iese aer numai atunci când butonul este apăsat?
Da. Aceasta este o supapă mecanică de moment. Aerul curge numai atunci când butonul este apăsat. Odată eliberat butonul, supapa revine automat la poziția inițială și alimentarea cu aer este întreruptă.
2: Care este diferența dintre supapele mecanice din seria 210 și 310?
Principala diferență este dimensiunea corpului și capacitatea de curgere.
Seria 210: Dimensiune compactă, potrivită pentru aplicații cu consum mai mic de aer.
Seria 310: O dimensiune mai mare decât seria 210, oferind o capacitate de debit mai mare.
Seria 410: Mai mare decât seria 310 și potrivită pentru aplicații care necesită un flux de aer și mai mare.
Funcția de operare rămâne aceeași; selecția depinde în principal de debitul necesar și de spațiul de instalare.
3: Supapa are filtru încorporat?
Da. Intrarea principală a aerului a supapei OLK este echipată cu o sită de filtru încorporată pentru a ajuta la prevenirea pătrunderii prafului și a particulelor în corpul supapei, îmbunătățind fiabilitatea și prelungind durata de viață.
4: Cum aleg între valvele din seriile 4R210, 4R310 și 4R410?
Dacă aplicația dumneavoastră necesită o supapă mică și compactă, seria 210 este de obicei suficientă. Pentru cerințe mai mari de flux de aer, se recomandă seria 310. Pentru sisteme pneumatice mari sau aplicații cu consum mare de aer, seria 410 este alegerea preferată.
Toate cele trei serii oferă aceeași funcție de operare; diferența principală este dimensiunea supapei și capacitatea de debit.
