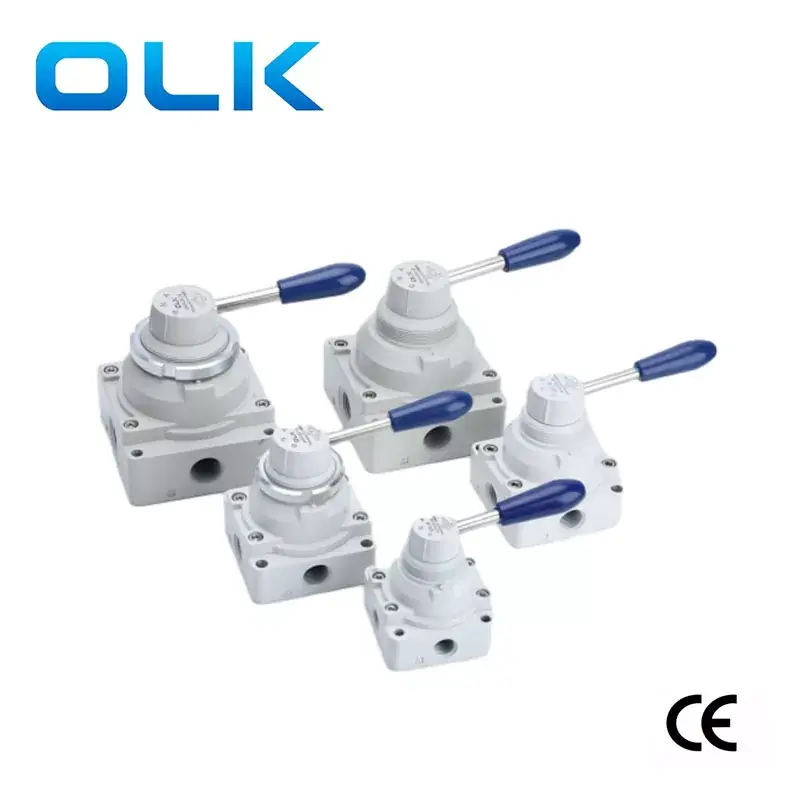

Seria 4HV Supapă rotativă manuală cu 4 căi

Model:4HV210-08

Bine ați venit la vana rotativă manuală cu 4 căi din seria 4HV cu ridicata sau personalizată din fabrica noastră în orice moment. Vă vom oferi prețuri reduse din fabrică pentru produsele noastre. OLK este producători și furnizori de supape manuale 4HV din China.

Brand:
OLK
Action:
Manul,Hand control
Position:
4/2 way,4/3 way
Port size:
PT1/8 , PT1/4 , PT3/8 , PT1/2 , PT3/4

Trimite o anchetă

Descriere produs

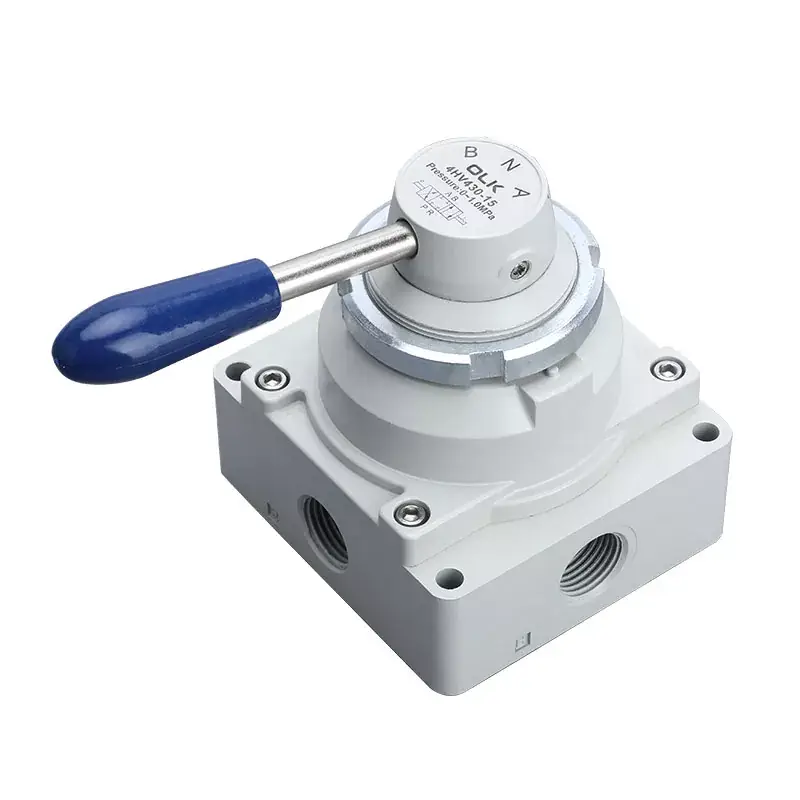

Supapa acționată manual cu două căi cu patru porturi/trei căi din seria 4HV Ouleikai (OLK) este comutată prin rotirea pârghiei manuale, oferind o senzație tactilă bună și o funcționare lină.

Supapa acționată manual 4HV are o zonă mare de curgere eficientă și o pierdere scăzută de presiune, ceea ce ajută la reducerea consumului de energie și la îmbunătățirea eficienței în timpul transferului de fluid. În plus, oferă două tipuri de instalare din care utilizatorii pot alege: instalarea pe panou și instalarea pe jos, cu piulițe de montare incluse pentru instalarea panoului.

În general, supapa manuală Ouleikai (OLK) 4HV este o supapă de control de înaltă performanță și ușor de utilizat, utilizată pe scară largă în diverse sectoare industriale. Pentru informații mai detaliate despre supapa manuală 4HV, se recomandă să consultați manualul produsului aferent sau să discutați cu personalul tehnic profesionist.

4HV supapă manuală Caracteristicile produsului

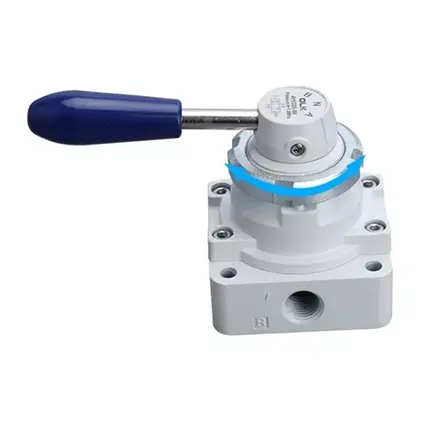

1. Rotire lină și ușoară, cu o senzație tactilă bună, poziționare precisă:

2. Arie mare de curgere efectivă cu pierderi reduse de presiune;

3. Arie mare de curgere efectivă;

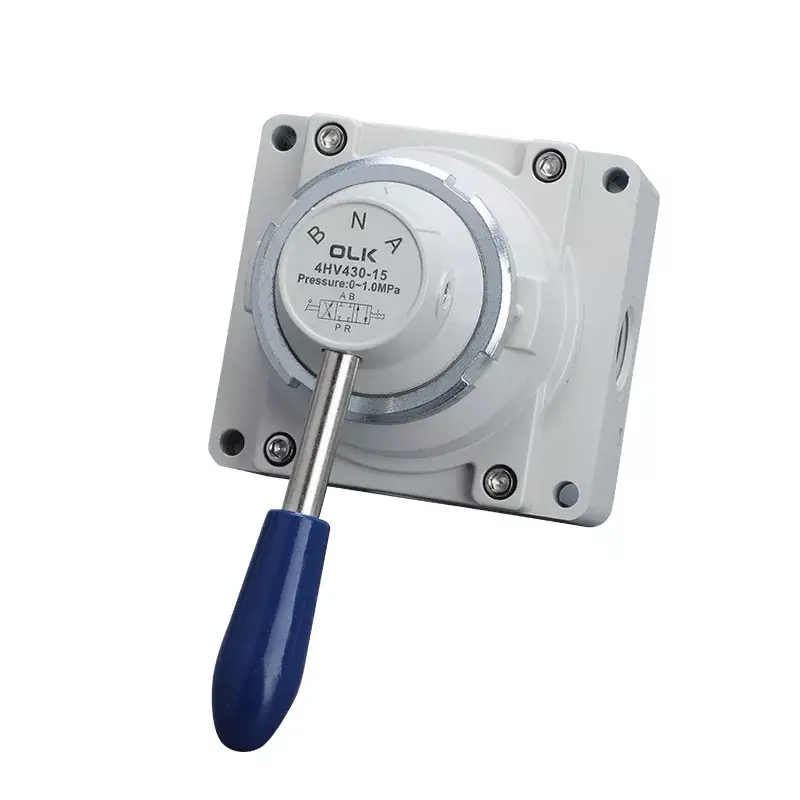

4. Două metode de instalare disponibile: montare pe panou și pe jos. Instalarea panoului vine cu piulițe de montare.

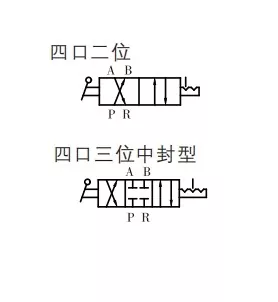

Supapă rotativă manuală seria 4HV cu 4 căi Simbol:

Cod de comandă
4HV	2	30	__	8	S
Model	serie	poziţie		Dimensiunea portului	Tip de instalare:
4HV: supapă rotativă manuală din seria 4HV	Seria 2:200	10:2 poziţia 4 Port		06:PT1/8	Necompletat
	Seria 3:300	30:3 poziţia 4 Port		08:PT1/4	S: Montare pe panou (cu piuliță de supapă)
	Seria 4:400			10:PT3/8
				15:PT1/2
				20:PT3/4

Supapă rotativă manuală seria 4HV cu 4 căi Parametri generali

mediu de lucru	Aer (filtrat printr-un filtru peste 40μm)
Acţiune	control manual
lubrifiant	inutile
Interval de presiune de lucru MPa (psi)	0~1,0(~145)
Rezistență la presiune garantată	1,5 MPa (215 psi)
Temperatura de lucru °C	-20~70

Supapă rotativă manuală seria 4HV cu 4 căi, parametri diferiți

model	Diametrul orificiului	numarul de posturi	Aria secțiunii transversale efective mm² (valoarea CV)
4HV210-06	PT1/8	2 poziție 4 direcții	14,0(0,78)
4HV230-06	PT1/8	3 pozitii 4 cai	14,0(0,78)
4HV210-08	PT1/4	2 poziție 4 direcții	14,0(0,78)
4HV230-08	PT1/4	3 pozitii 4 cai	14,0(0,78)
4HV310-08	PT1/4	2 poziție 4 direcții	30,0(1,67)
4HV330-08	PT1/4	3 pozitii 4 cai	30,0(1,67)
4HV310-10	PT3/8	2 poziție 4 direcții	33,0 (1,83)
4HV330-10	PT3/8	3 pozitii 4 cai	33,0 (1,83)
4HV410-15	PT1/2	2 poziție 4 direcții	88,0(4,89)
4HV430-15	PT1/2	3 poziții 4 direcții	88,0(4,89)
4HV410-20	PT3/4	2 poziție 4 direcții	95,0 (5,27)
4HV430-20	PT3/4	3 poziții 4 direcții	95,0 (5,27)

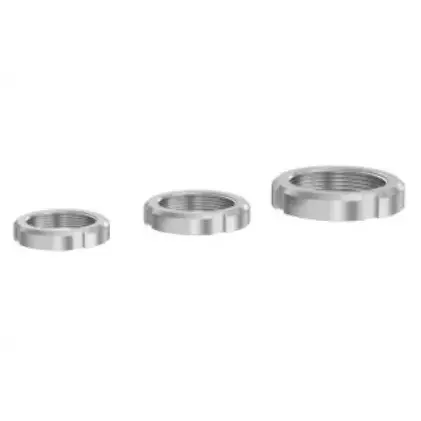

Piuliță supapă acționată cu supapă manuală cu 4 căi 4HV:

Model:	Subiect:
4HV200	M35X1,5
4HV300	M40X1,5
4HV400	M52X1,5

Supape rotative de mână pneumatice OLK – Comparație 5 modele
Fotografie
Model OLK	4HV210/310/410/230/330/430	HV200A/B	HV-02/03/04	HV400-02/03/04	K34R6-8/L/D
Poziţie	2 poziții 4 direcții	3 poziții 4 direcții	3 poziții 4 direcții	3 poziții 4 direcții	3 poziții 4 direcții
	3 poziții 4 direcții
Dimensiunea portului	RC1/8,1/4,3/8,1/2,3/4	PT1/4	PT1/4,PT3/8,PT1/2	PT1/4,PT3/8,PT1/2	G1/4
Caracteristicile produsului	Montare pe panou	A: Interfață patrulateră B: interfață cu două părți, cu atenuare a sunetului în partea de jos			Gol: O gaură pe o parte L: Două găuri pe părți opuse; D: Patru gauri pe partea inferioară;

Mâner	Mâner detașabil	Mâner detașabil	Mâner detașabil	Mânere nedemontabile/ din plastic	Mâner detașabil, Mâner anti-opărire

Dimensiunile bazei	Seria 200: 62 mm Seria 300: 74 mm Seria 400: 94 mm	61,3 mm	74 mm	74 mm	55 mm
		HV200A			K34R6-8

		HV200B			K34R6-8L

					K34R6-8D

FAQ:

Care este caracteristica supapei de control manual 4HV?

Supapa manuală 4HV poate fi montată pe panou.

Câte poziții pot fi selectate în supapa manuală 4HV?

Pot fi selectate 2 poziții, 4 căi și 3 poziții, 4 căi.
