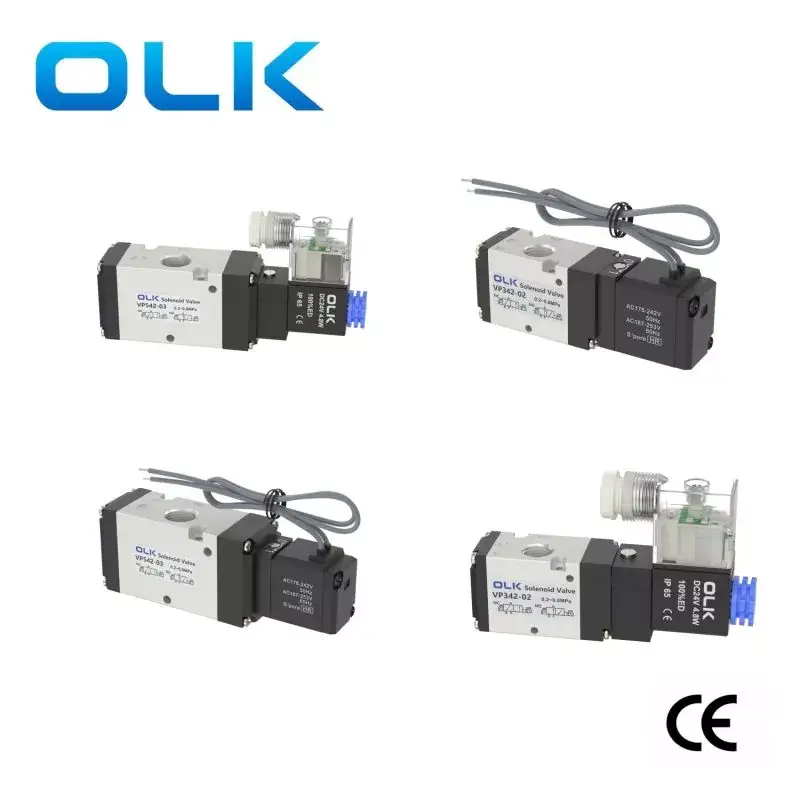

Electrovalvele Ouleikai (OLK) seria VP cu 3 căi sunt disponibile în două tipuri de control: pilot intern și pilot extern. Funcțiile normal deschis și normal închis pot fi comutate prin schimbarea direcției de instalare a capacului inferior. Seria VP oferă mai multe tensiuni standard pentru selecție.
Nota! Nu utilizați tensiuni dincolo de intervalul specificat pentru a evita pericolele de siguranță. Dacă fumatul anormal, scurgerile sau alte anomalii sunt detectate la supapă, încetați imediat utilizarea, deconectați sursa de alimentare și contactați personalul de vânzări al companiei OLK pentru a discuta despre serviciul post-vânzare.
SIMBOL:
| Cod de comandă |
||||||||||
| VP | 3 | 4 | 2 |
|
1 | G | B |
|
A | |
| SERIA VP | SERIA 3:3 | Tip actoricesc |
|
MOD POILT | Voltaj | Metoda de cablare |
Blocarea instrumentului de depanare |
DIMENSIUNEA PORT |
|
|
|
|
SERIA 5:5 | NC/NR |
|
Gol: pilot intern | A:AC220V | G:LINE |
|
02:PT1/4 | Gol: PT | A:NC |
|
|
|
|
|
R: pilot extern | B:DC24V | E:DIN |
|
03:PT3/8 | T:NPT | B: NU |
|
|
|
|
|
|
C:AC110V |
|
|
|
G:G |
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
|
Caracteristicile produsului:

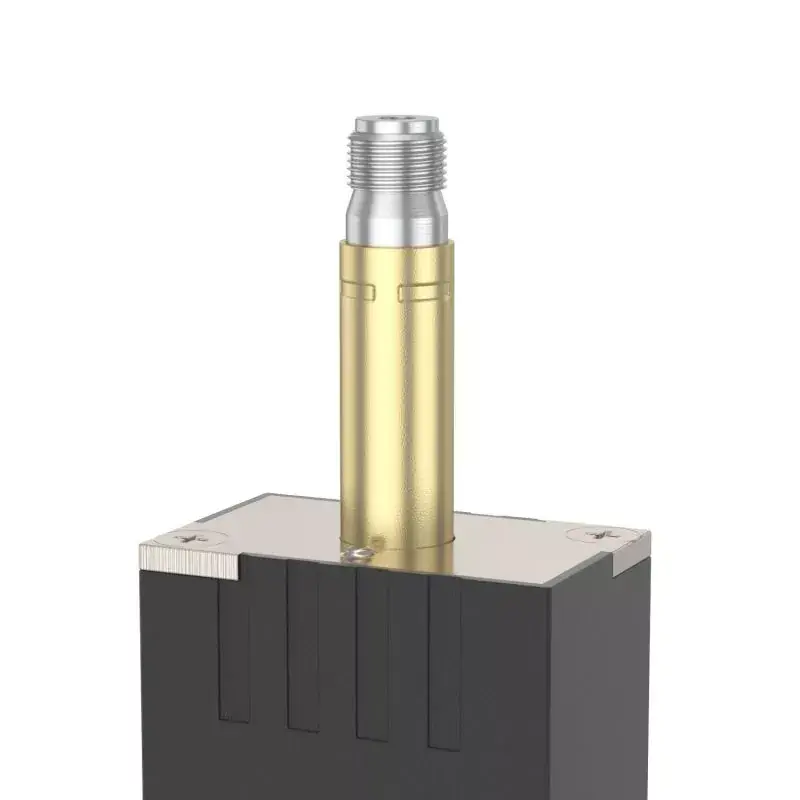

1. Mod pilot: Opțiuni externe sau interne disponibile.

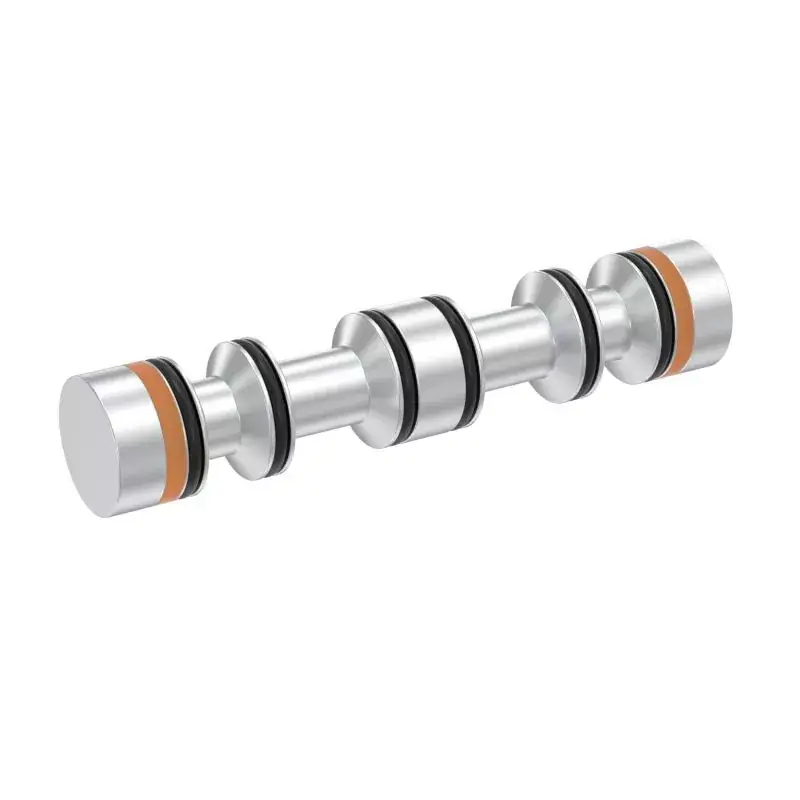

2. Structura supapei glob, cu etanșare excelentă, reacție receptivă și debit mare.
3. Funcționare fără lubrifiere.
4. Integrabil cu ansamblurile de supape montate pe bază, economisind spațiu de instalare.
5. Echipat cu dispozitiv manual pentru instalare și depanare convenabile.
6. Diverse valori nominale standard de tensiune disponibile pentru selecție.
|
mediu de lucru |
Aer (filtrat printr-un filtru peste 40μm) |
|
Acţiune |
Tip pilot |
|
numărul de posturi |
Două poziții în trei direcții |
|
lubrifiant |
inutile |
|
Interval de presiune de lucru MPa (psi) |
0,2~0,8 |
|
Rezistență la presiune garantată |
1,5 MPa (215 psi) |
|
Temperatura de lucru °C |
-10~50°C (nu congelat) |
|
Frecvența de funcționare MAX |
de 5 ori/secundă |
|
Materialul corpului |
aliaj de aluminiu |
|
Tensiune standard |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Utilizați intervalul de tensiune |
AC: ±15％DC:±10％ |
|
consumul de energie |
AC: pornire 6VA, menținere 3VA, DC: 2,5W |
|
nivelul de protectie |
IP65 (DIN40050) |
|
grad de rezistență la căldură |
Clasa B |
|
Tip conexiune |
Tip priză DIN, tip priză |
|
Timp de excitare |
0,05 secunde sau mai puțin |
|

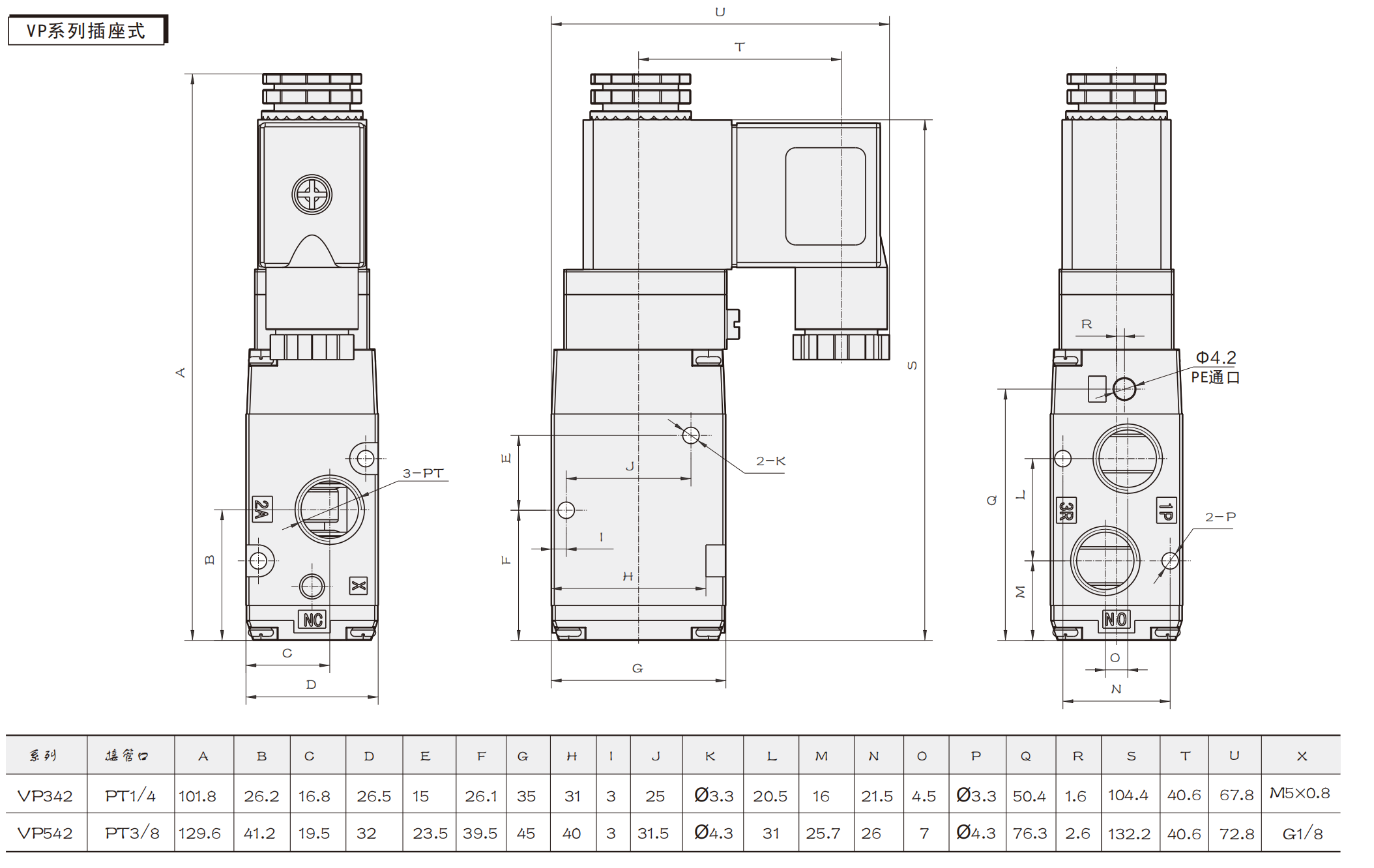

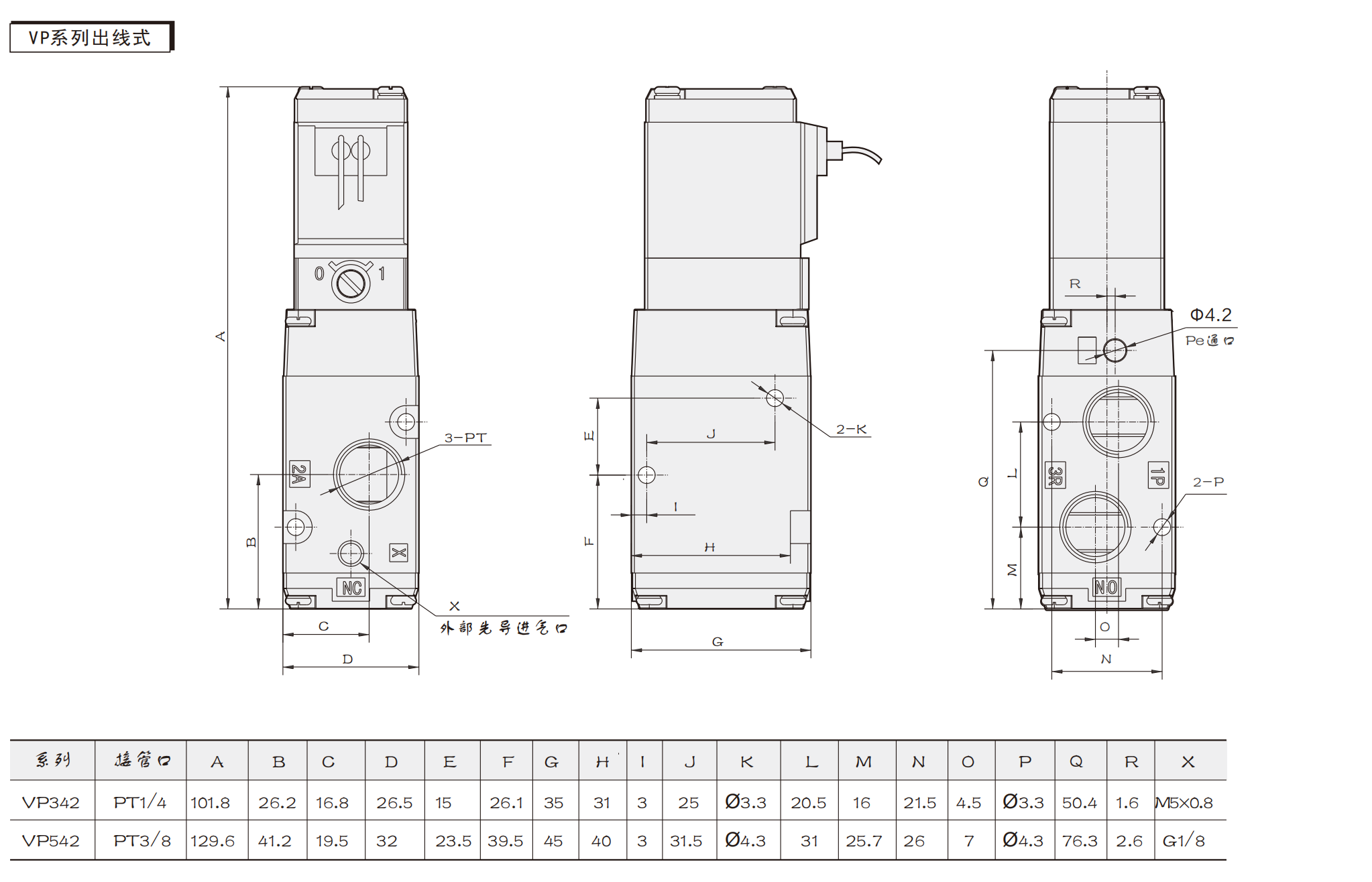

model |
Diametrul orificiului |
|

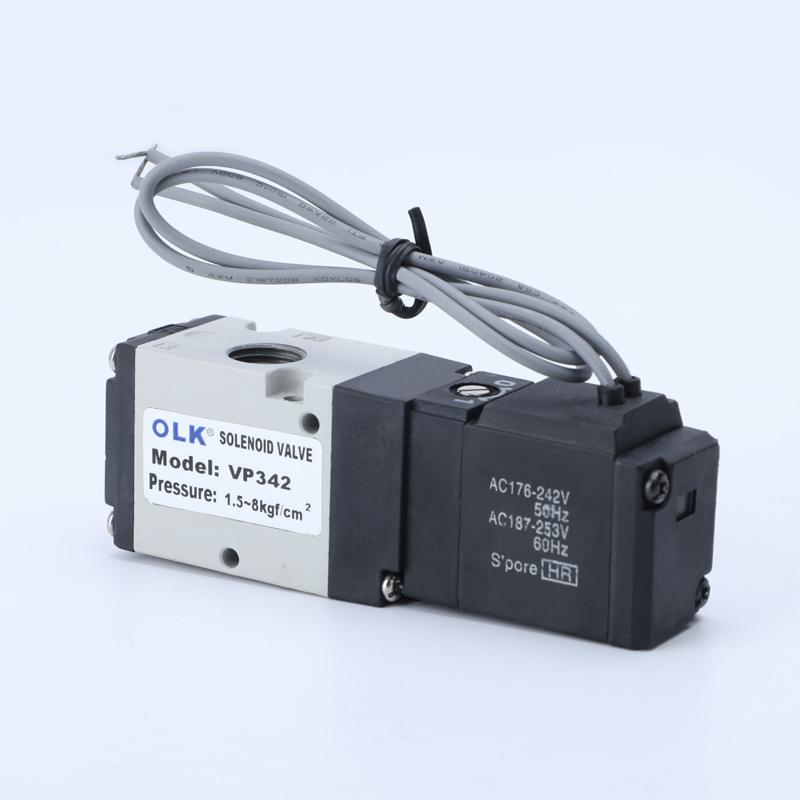

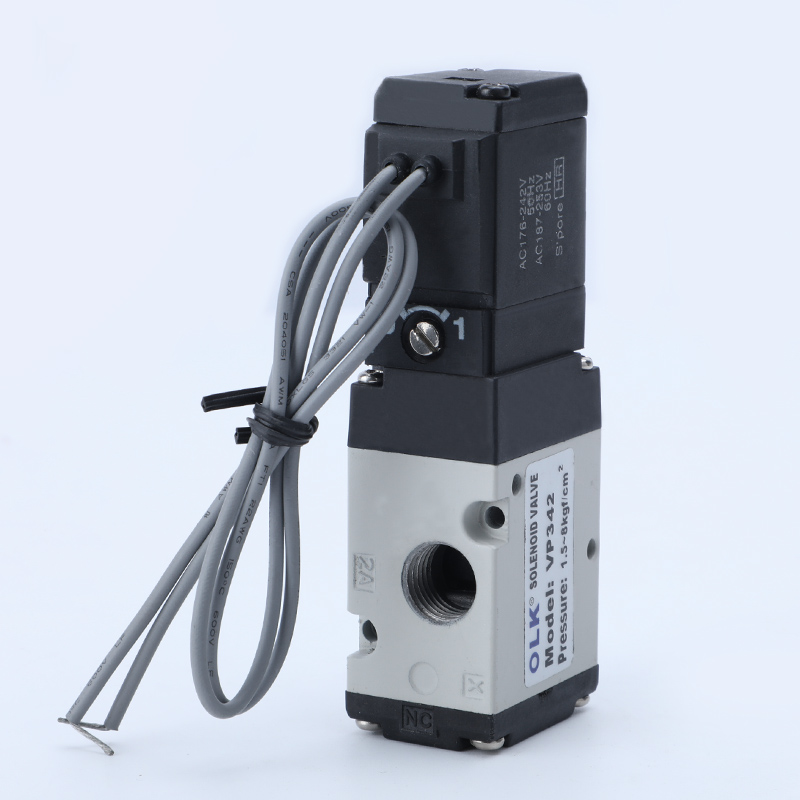

VP342 |
Admisie=ieșire=PT1/4 |
|

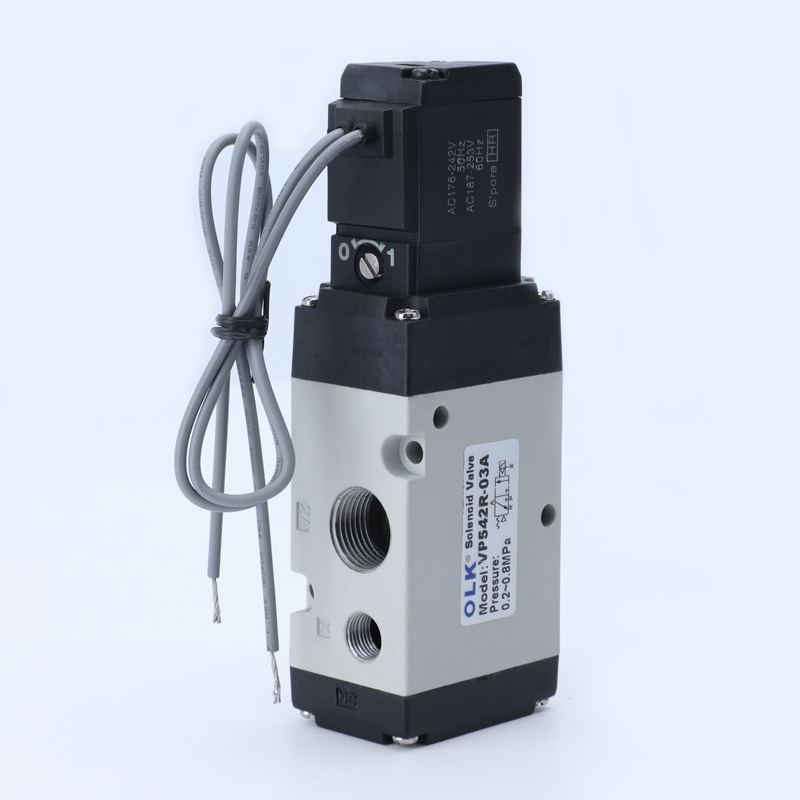

VP542 |
Admisie=ieșire=PT3/8 |
