Brand:
OLKFunction:
5/2 way,5/3 wayWorking-Pressure:
0.15-0.8MpaVoltage:
220VAC/110VAC/24VAC/24VDC/12VDCProtection class:
IP65Action:

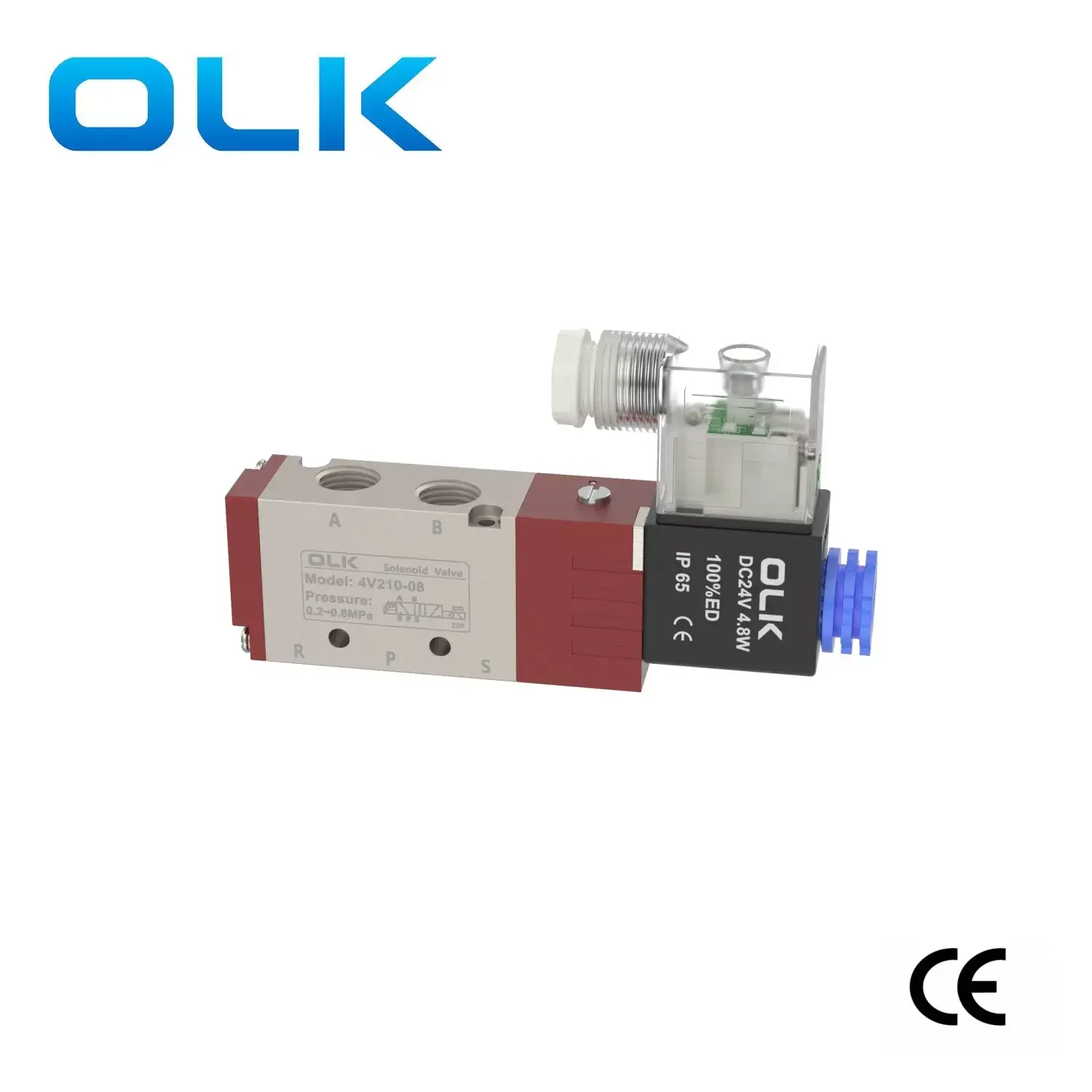

Internal Pilot OperatedSupapa electromagnetică cu 5 căi din seria 4V este o supapă direcțională a fluidului potrivită pentru aer ca mediu de lucru.

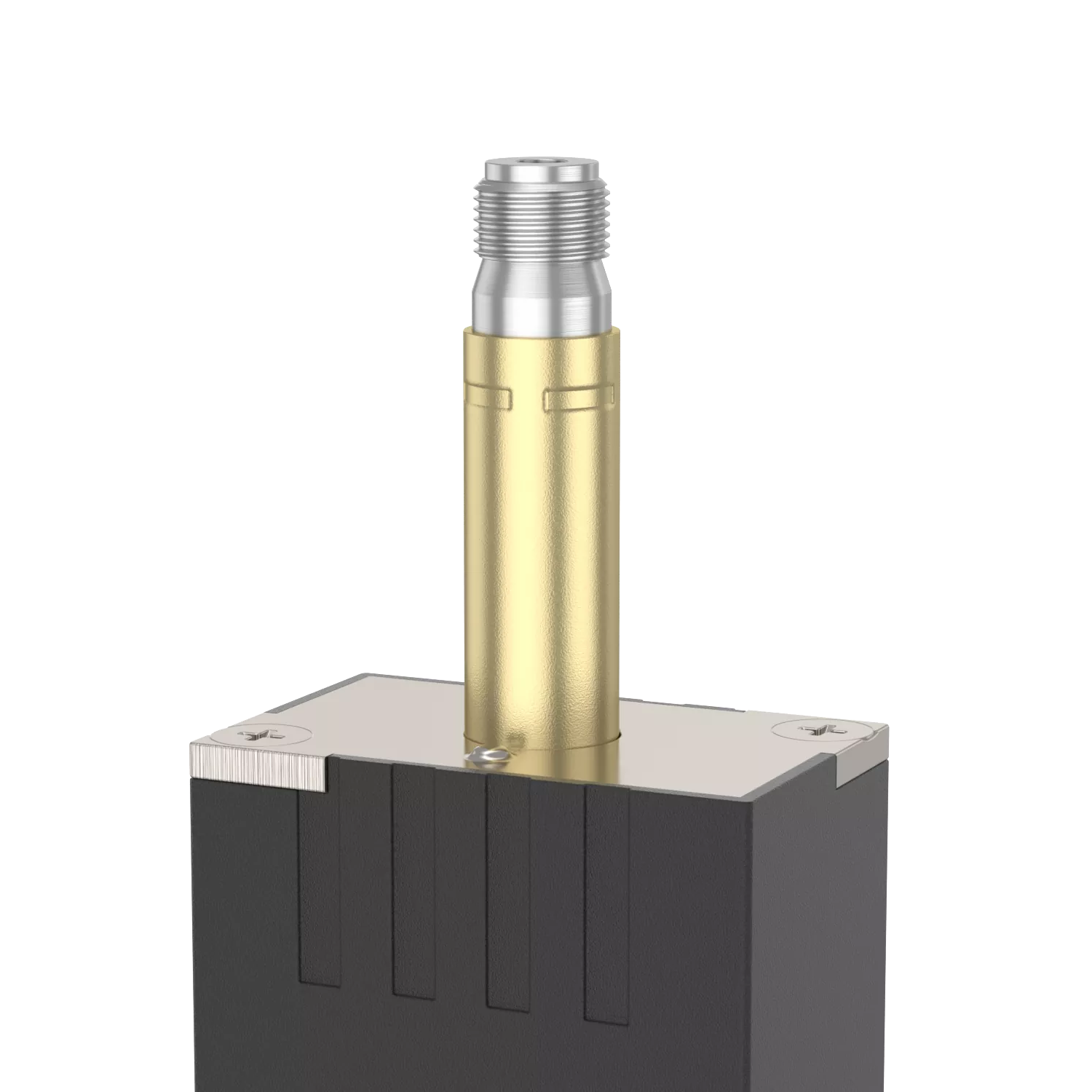

Corpul electrovalvei din seria 4V cu 5 căi este fabricat din aliaj de aluminiu și încorporează materiale de înaltă calitate, cum ar fi capete pilot rezistente la praf de grad A, componente de etanșare Mitsubishi și ulei lubrifiant care nu îngheață. Își poate menține funcționalitatea în medii dure de lucru. Această supapă a fost supusă unor teste riguroase de conformitate EMC și LVD și a obținut certificarea CE, îndeplinind cele mai înalte standarde de siguranță și calitate.
Produsul acceptă culori de aspect personalizate, permițând utilizatorilor să identifice rapid produsul în medii complexe de sistem integrat.
Interfețele standard pentru electrovalvele din seria 4V sunt M5, G1/8, G1/4, G3/8, G1/2, disponibile în seturi integrate pentru o instalare ușoară. Există mai multe opțiuni pentru tensiunile de funcționare, în funcție de scenariul de aplicare specific, pentru a alege puterea de tensiune adecvată.
Electrovalvele din seria 4V Ouleikai (OLK) sunt utilizate pe scară largă în diverse scenarii industriale, cum ar fi automatizarea ambalajelor, mașinile medicale, echipamentele textile, oferind soluții fiabile pentru linia dvs. de producție.
SIMBOL:
| 4/sec | 2 | 10 | 08 | AC110V | EX-P |
| MODEL | COD | TIP VALVĂ | DIMENSIUNEA PORT | VOLTAJ | Metoda de cablare |
| 4V: 2 poziții 5 căi/2 poziții 5 căi electrovalvă | Seria 1:100 | 10: supapă cu un singur solenoid 5/2 căi | M5: M5X0,8 | A:AC22C | Blank: AL DVS |
|
|
Seria 2:200 | 20: supapă dublu solenoid 5/2 căi | 06:G1/8 | B:DC24V | Eu:Linie |
|
|
Seria 3:300 | 30C: solenoid dublu 5/3 căi centru închis | 08:G1/4 | C:AC110V |
|
|
|
4:400 de serie | 30E: dublu solenoid Centru de evacuare cu 5/3 căi | 10:G3/8 | 3F:3BUC |
|
|
|
|
30P: centru de presiune cu solenoid dublu 5/3 căi | 15:G1/2 | F:DC12V |
|
|
|
|
|
|
|
|
Caracteristicile produsului:
1. Mod pilot: opțiuni externe și interne disponibile;

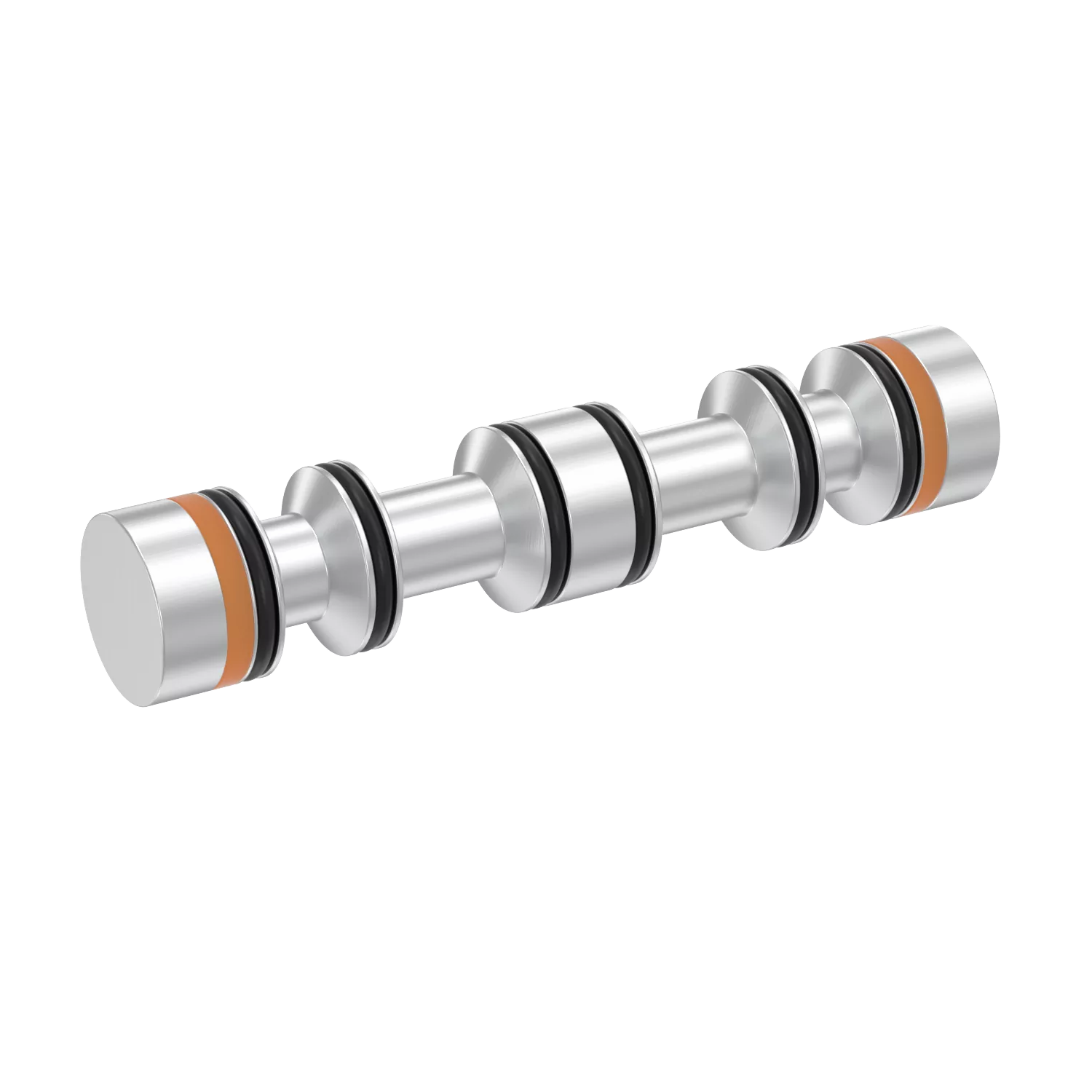

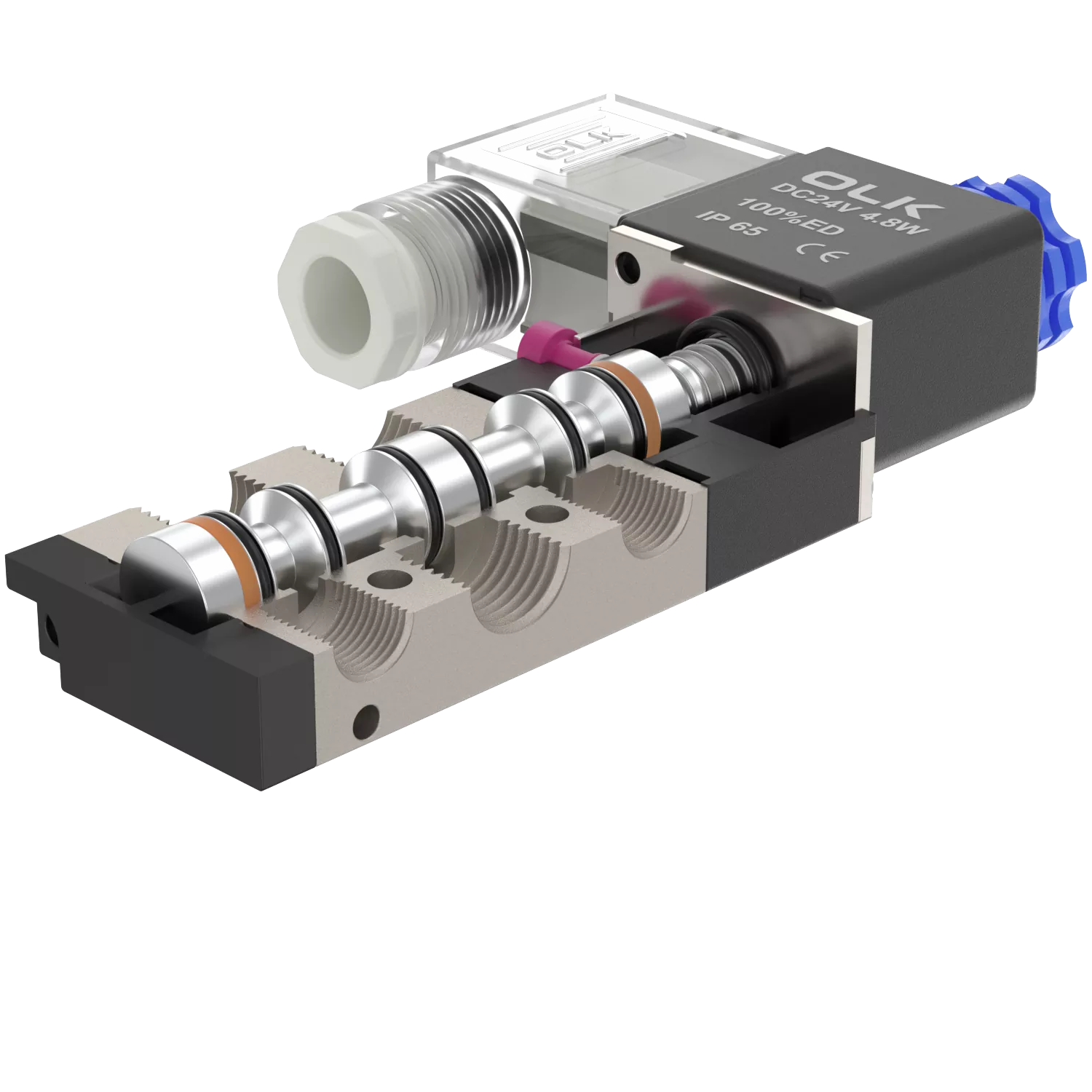

2.. Structură de tip piston, etanșare excelentă, răspuns sensibil;
3. Electrovalvele cu trei poziții oferă trei funcții centrale din care să alegeți:
4. Electrovalvele cu două poziții cu două capete au funcție de memorie;
5. Găuri interioare prelucrate cu tehnici speciale, rezistență scăzută la frecare, presiune scăzută de pornire, durată lungă de viață;
6.nu este nevoie de lubrifiere cu ulei;

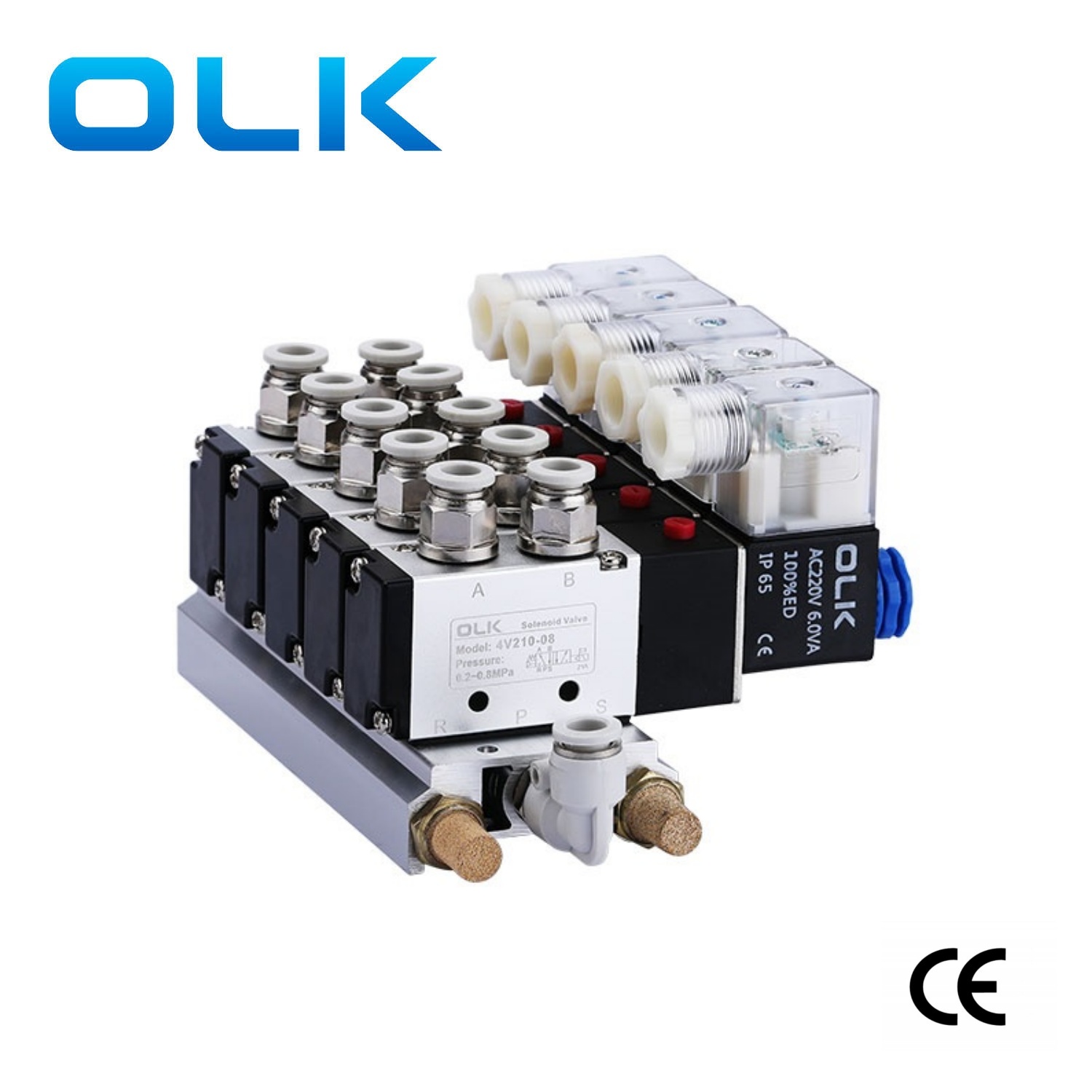

7.Poate fi integrat cu ansamblul supapei plăcii de bază, economisind spațiu de instalare;
1. Cât de rapidă este frecvența electrovalvei cu 5 căi din seria 4V?
9. Mai multe niveluri standard de tensiune disponibile pentru selecție.
|
mediu de lucru |
Aer (filtrat printr-un filtru peste 40μm) |
|
Acţiune |
Tip pilot |
|
lubrifiant |
inutile |
|
Interval de presiune de lucru MPa (psi) |
0,15~0,8(21~114) |
|
Rezistență la presiune garantată |
1,5 MPa (215 psi) |
|
Temperatura de lucru °C |
-20~70 |
|
Materialul corpului |
aliaj de aluminiu |
|
Tensiune standard |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Utilizați intervalul de tensiune |
AC: ±15％DC:±10％ |
|
consumul de energie |
AC: 3VA DC: 3W |
|
1,5 MPa (215 psi) |
IP65 (DIN40050) |
|
grad de rezistență la căldură |
Clasa B |
|
Tip conexiune |
Tip priză DIN, tip priză |
|
Timp de excitare |
de 5 ori/secundă |
|
model |
Diametrul orificiului |
numărul de posturi |
cea mai mare frecvență de operare |
Aria secțiunii transversale efective mm² (valoarea CV) |
|
4V110-06 |
Admisie=ieșire=M5 |
2 poziție 5 direcții |
de 5 ori/secundă |
5,5 (0,31) |
|
4V120-M5 |
Admisie=ieșire=M5 |
2 poziție 5 direcții |
de 5 ori/secundă |
5,5 (0,31) |
|
4V130C-M5 |
Admisie=ieșire=M5 |
Trei poziții cinci direcții |
de 3 ori/secundă |
5,0 (0,28) |
|
4V130E-M5 |
Admisie=ieșire=M5 |
Trei poziții cinci direcții |
de 3 ori/secundă |
5,0 (0,28) |
|
4V130P-M5 |
Admisie=ieșire=M5 |
Trei poziții cinci direcții |
de 3 ori/secundă |
5,0 (0,28) |
|
4V110-06 |
Admisie=ieșire=G1/8 |
2 poziție 5 direcții |
de 5 ori/secundă |
12,0(0,67) |
|
4V120-06 |
Admisie=ieșire=G1/8 |
2 poziție 5 direcții |
de 5 ori/secundă |
12,0(0,67) |
|
4V130C-06 |
Admisie=ieșire=G1/8 |
Trei poziții cinci direcții |
de 3 ori/secundă |
9,0 (0,50) |
|
4V130E-06 |
Admisie=ieșire=G1/8 |
Trei poziții cinci direcții |
de 3 ori/secundă |
9,0 (0,50) |
|
4V130P-06 |
Admisie=ieșire=G1/8 |
Trei poziții cinci direcții |
de 3 ori/secundă |
9,0 (0,50) |
|
4v210-06 |
Admisie=ieșire=G1/8 |
2 poziție 5 direcții |
de 5 ori/secundă |
14,0(0,78) |
|
4v220-06 |
Admisie=ieșire=G1/8 |
2 poziție 5 direcții |
de 5 ori/secundă |
14,0(0,78) |
|
4v230C-06 |
Admisie=ieșire=G1/8 |
Trei poziții cinci direcții |
de 3 ori/secundă |
12,0(0,67) |
|
4v230E-06 |
Admisie=ieșire=G1/8 |
Trei poziții cinci direcții |
de 3 ori/secundă |
12,0(0,67) |
|
4v230P-06 |
Admisie=ieșire=G1/8 |
Trei poziții cinci direcții |
de 3 ori/secundă |
12,0(0,67) |
|
4v210-08 |
Intrare=Ieșire=G1/4 Evacuare=G1/8 |
2 poziție 5 direcții |
de 5 ori/secundă |
16,0 (0,89) |
|
4v220-08 |
Intrare=Ieșire=G1/4 Evacuare=G1/8 |
2 poziție 5 direcții |
de 5 ori/secundă |
16,0 (0,89) |
|
4v230C-08 |
Intrare=Ieșire=G1/4 Evacuare=G1/8 |
Trei poziții cinci direcții |
de 3 ori/secundă |
12,0(0,67) |
|
4v230E-08 |
Intrare=Ieșire=G1/4 Evacuare=G1/8 |
Trei poziții cinci direcții |
de 3 ori/secundă |
12,0(0,67) |
|
4v230P-08 |
Intrare=Ieșire=G1/4 Evacuare=G1/8 |
Trei poziții cinci direcții |
de 3 ori/secundă |
12,0(0,67) |
|
4v220-08 |
Admisie=ieșire=G1/4 |
2 poziție 5 direcții |
4/sec |
25,0(1,40) |
|
4V320-08 |
Admisie=ieșire=G1/4 |
2 poziție 5 direcții |
4/sec |
25,0(1,40) |
|
4V330C-08 |
Intrare=Ieșire=G3/8 Evacuare=G1/4 |
Trei poziții cinci direcții |
de 3 ori/secundă |
18,0(1,00) |
|
4V330E-08 |
Intrare=Ieșire=G3/8 Evacuare=G1/4 |
Trei poziții cinci direcții |
de 3 ori/secundă |
18,0(1,00) |
|
4V330P-08 |
Intrare=Ieșire=G3/8 Evacuare=G1/4 |
Trei poziții cinci direcții |
de 3 ori/secundă |
18,0(1,00) |
|
4V310-10 |
Admisie=ieșire=G1/4 |
2 poziție 5 direcții |
4/sec |
30(1,68) |
|
4V320-10 |
Admisie=ieșire=G1/4 |
2 poziție 5 direcții |
4/sec |
30(1,68) |
|
4V330C-10 |
Intrare=Ieșire=G3/8 Evacuare=G1/4 |
Trei poziții cinci direcții |
de 3 ori/secundă |
18,0(1,00) |
|
4V330E-10 |
Intrare=Ieșire=G3/8 Evacuare=G1/4 |
Trei poziții cinci direcții |
de 3 ori/secundă |
18,0(1,00) |
|
4V330P-10 |
Intrare=Ieșire=G3/8 Evacuare=G1/4 |
Trei poziții cinci direcții |
de 3 ori/secundă |
18,0(1,00) |
|
4V410-15 |
Admisie=ieșire=G1/2 |
2 poziție 5 direcții |
de 3 ori/secundă |
50,0 (2,79) |
|
4V420-15 |
Admisie=ieșire=G1/2 |
2 poziție 5 direcții |
de 3 ori/secundă |
50,0 (2,79) |
|
4V430C-15 |
Admisie=ieșire=G1/2 |
Trei poziții cinci direcții |
de 3 ori/secundă |
30(1,68) |
|
4V430C-15 |
Admisie=ieșire=G1/2 |
Trei poziții cinci direcții |
de 3 ori/secundă |
30(1,68) |
|
4V430P-15 |
Admisie=ieșire=G1/2 |
Trei poziții cinci direcții |
de 3 ori/secundă |
30(1,68) |
Întrebări frecvente:
1. Cât de rapidă este frecvența electrovalvei cu 5 căi din seria 4V?
Frecvența maximă de acțiune de 5 ori/secundă.
2. Poate fi pornită o lungă perioadă de timp electrovalva din seria 4V cu 5 căi?

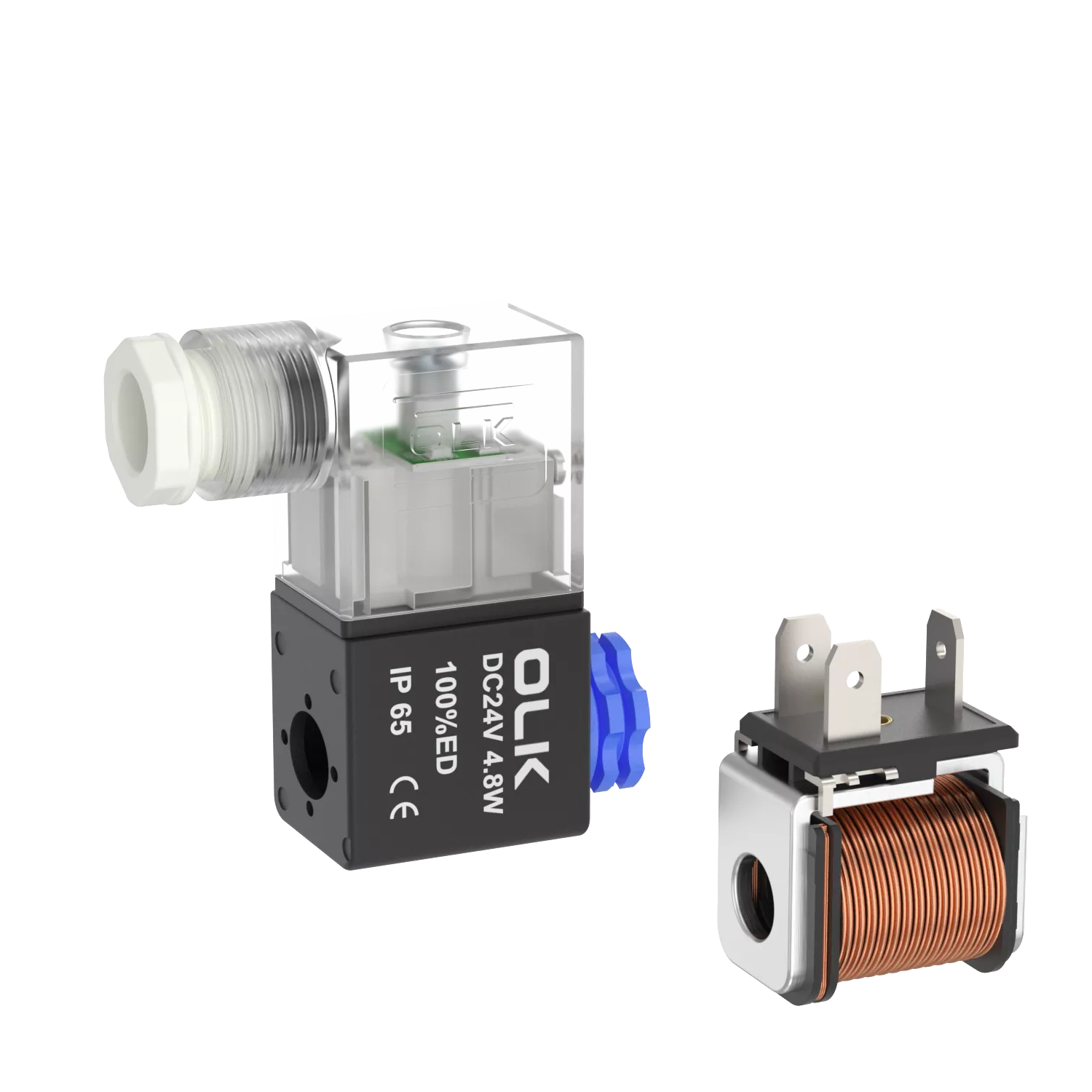

DA, bobina noastră este 100% ED.
3. Cum să îmbunătățiți durata de viață a electrovalvelor de 4V?
Separator de ulei-apă recomandat pentru filtrarea umezelii și a impurităților din aer
4. Bobina solenoidului va bloca furtunul de aer sau interfața de îmbinare?
Nu se va întâmpla deoarece bobina poate fi reglată prin deșurubarea piuliței bobinei
5. Diferența dintre tensiunea AC și DC?
DC este curent continuu, AC este curent alternativ. În general, electricitatea de uz casnic este AC220V
| Accesorii înrudite pentru electrovalvele din seria 4V200: fitinguri și colectoare |
||||
 |
|
|
 |
|
|
|

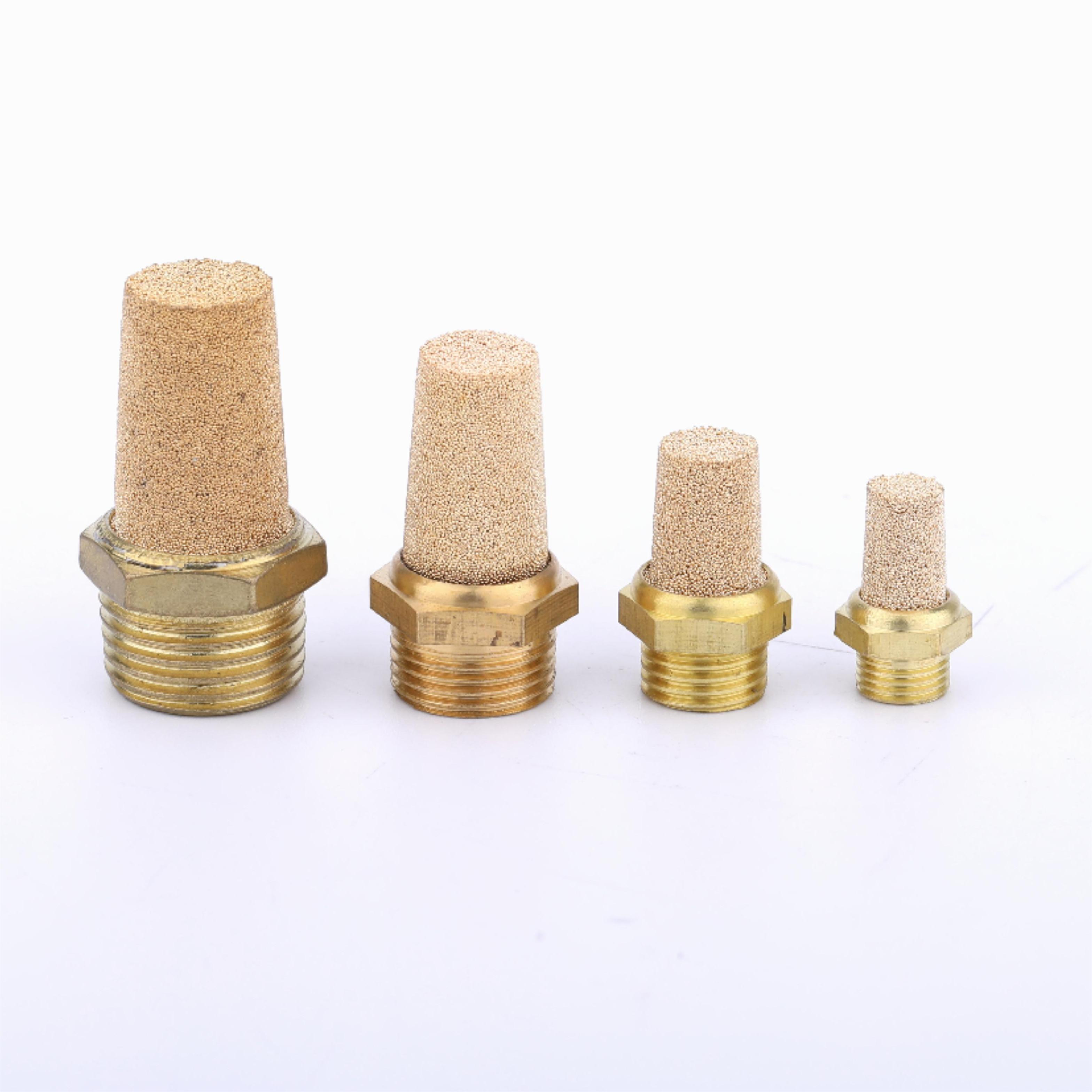

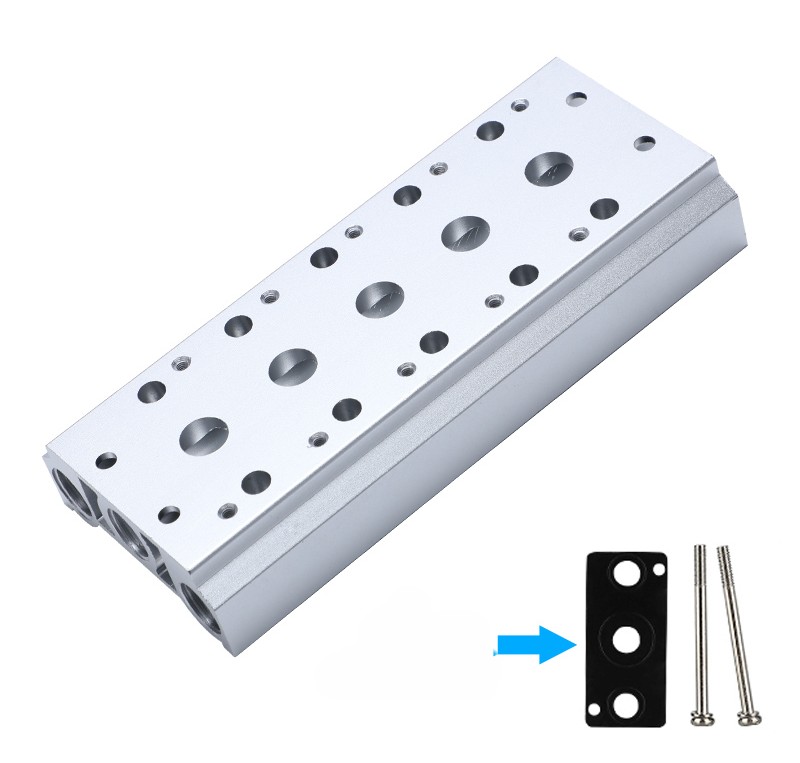

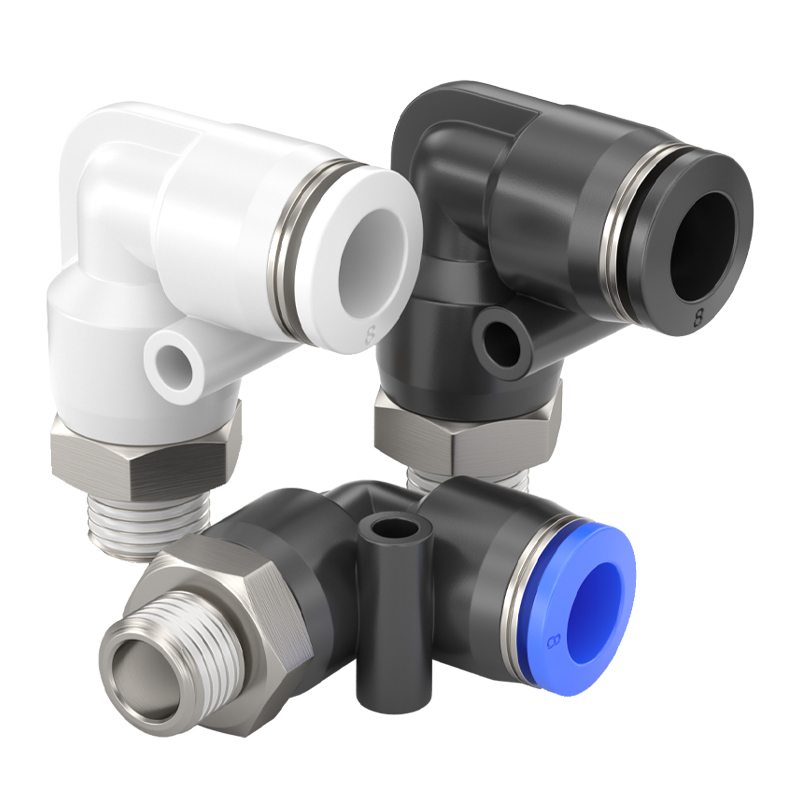

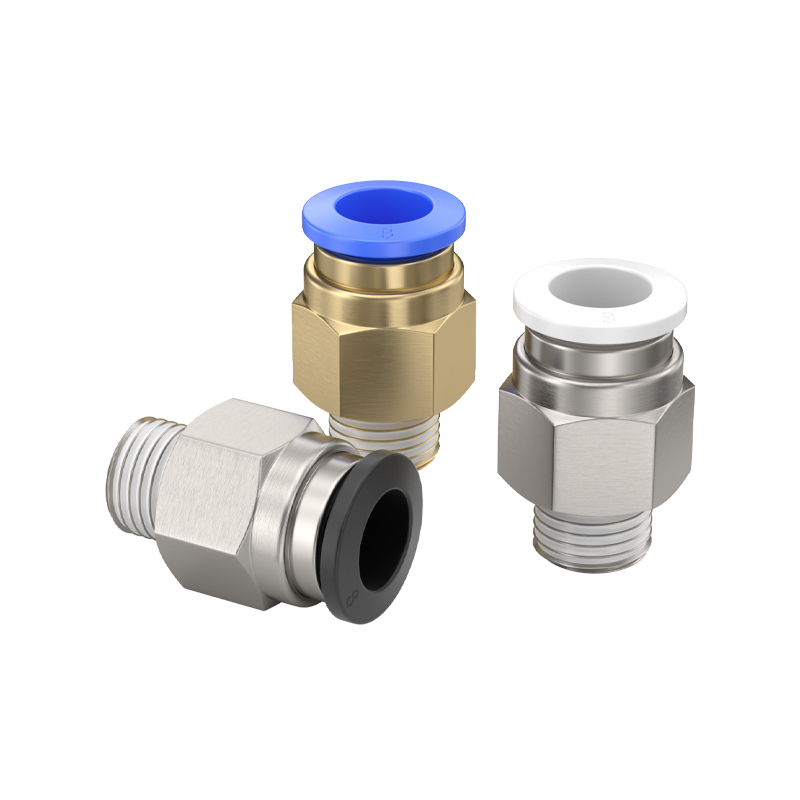

Montare PC | Fiting PL | colector seria 4V200 | amortizor tip turn |
