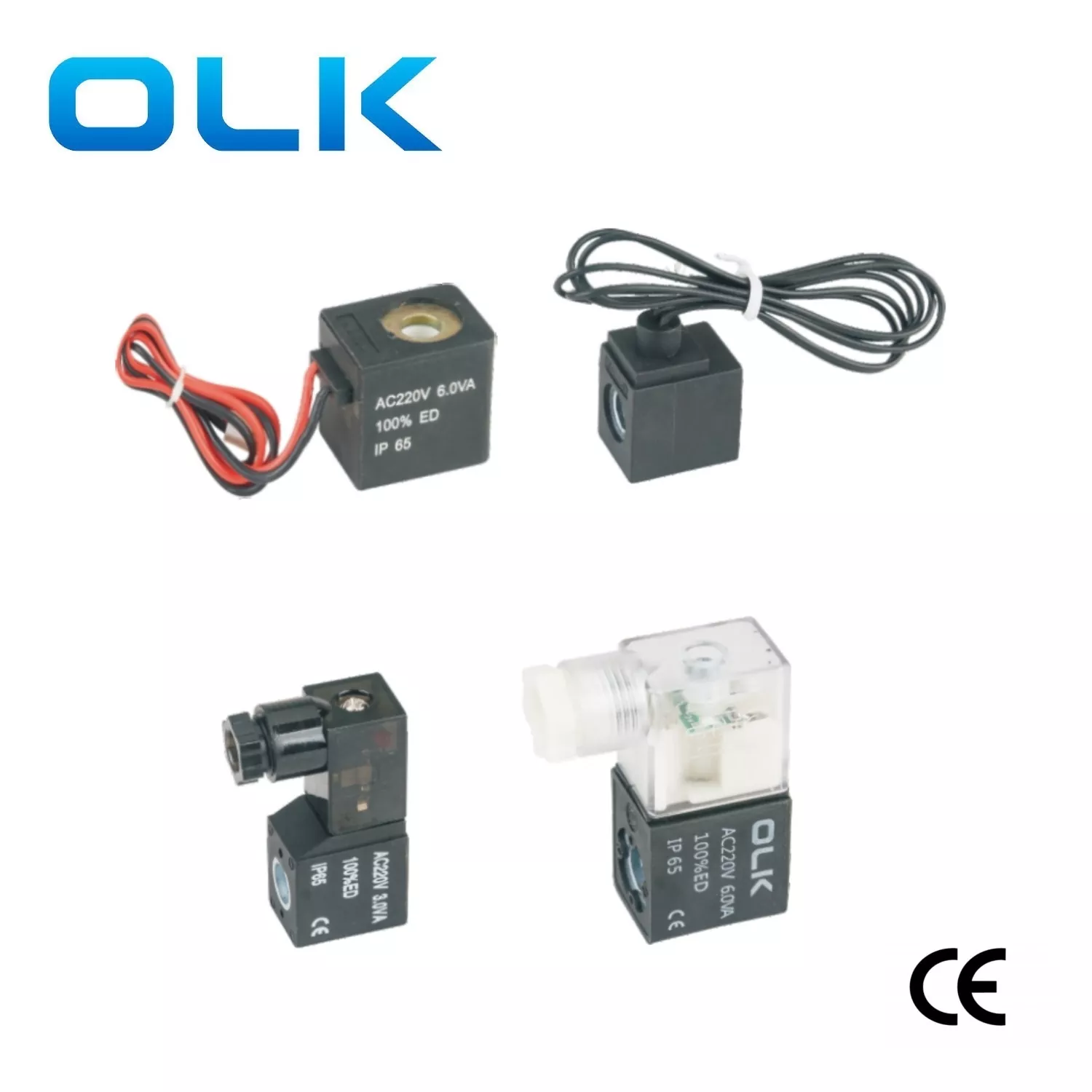

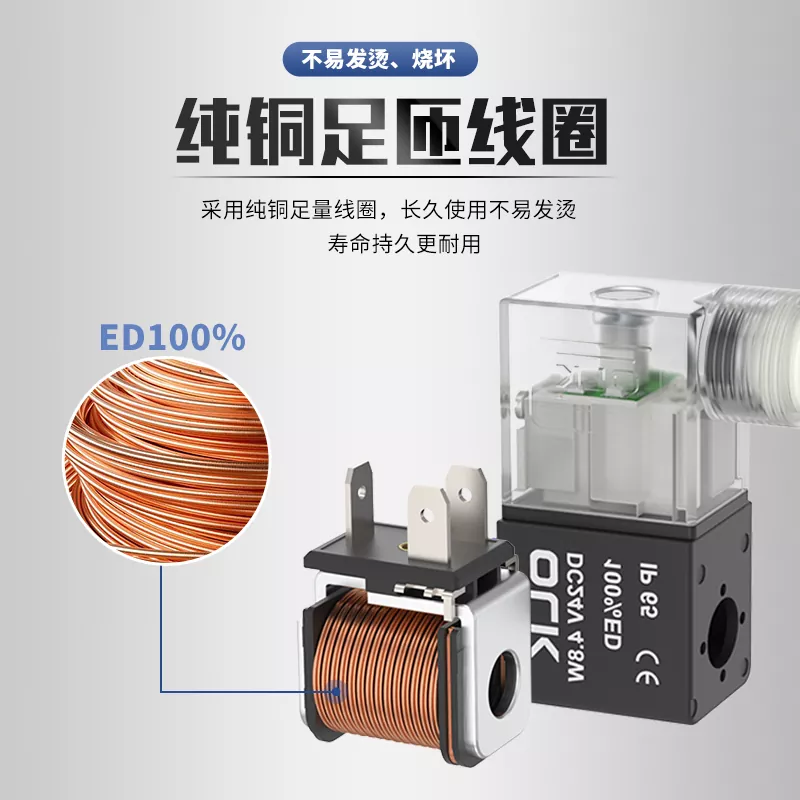

Bobina de supapă solenoidă din seria 080 080 este realizată din sârmă de cupru înfășurată într-un câmp magnetic simplu. Când electricitatea trece prin bobină, creează o forță magnetică care trage direcția de aer 080/092 nucleu de valvă solenoidă. Această mișcare se schimbă în direcția fluxului de aer, apoi modifică poziția de lucru a cilindrului pneumatic ED100%. fără supraîncălzire
Seria 080/01
Este ușor de cablat și instalare pentru utilizare, doar eliminarea capacului de protecție.
Terminalele de bobină DC au o lumină care arată polaritatea.
Când cablarea, conectați terminalul „1” la partea pozitivă și terminalul „2” la partea negativă.
Dacă le conectați în mod greșit, lumina nu se va aprinde, dar supapa va funcționa în continuare.
|
Cod de comandă |
|
|
|
CD |
A080 |
A |
|
Model |
Bore's Bore |
Voltaj |
|
CD: |
A080: dimensiunea de foraj 8 mm |
A: AC220V |
|
CL: tip de linie |
A092: dimensiunea de foraj 9 mm |
B: DC24V |
|
|
|
C: AC110V |
|
|
|
E: AC24V |
|
|
|
F: DC12V |
|
080/092 Selecția volvatei robinetului solenoidului: |
||
|
Tensiune continuă |
Tensiune de curent alternativ |
|
|
DC12V |
DC12V 5W bobină |
AC24V |
|
Bobină DC12V 6W |
AC36V |
|
|
Bobină DC12V 6.8W |
AC110V |
|
|
DC24V |
DC24V 4.8W |
AC220V |
|
DC24V 5W |
AC380V |
|
|
DC24V 6W |
|
|
|
DC24V 6.8W |
|
|
|
Seria 080 bobină de supapă solenoidă |
tip de bobină |
Voltaj |
Tip conector |
Memo |
|
Seria de producție |
Terminal CDA080 |
AC |
PL1515-P1 |
Aplicat la CDA080 AC, bobină de tip DC |
|
PL1515T-P2 |
Aplicat la bobină de tip CDA080 AC |
|||
|
Seria 3V100 Seria 4V100 Seria 4M |
Terminal CDA080 |
DC |
PL1515T-P3 |
Aplicat la bobină de tip CDA080 DC |
|
CLA080 GROMMET |
AC |
/ |
/ |
|
|
CLA080 GROMMET |
DC |
/ |
/ |
|
Seria 092 bobină de supapă solenoidă |
tip de bobină |
Voltaj |
Tip conector |
Memo |
|
Seria 3V1 Seria 3V200 Seria 3V300 Seria 4V200 Seria 4V300 Seria 4V400 Seria 4M200 Seria 4M300 Seria 4M300 |
Terminal CDA092 |
AC |
4V210-005-P1 |
Aplicat la CDA092 AC, bobină de tip DC |
|
4V210-005-P2 |
Aplicat la bobină de tip CDA092 AC |
|||
|
DC |
4V210-005-P3 |
Aplicat la CDA092 DC Tip bobină |
||
|
CLA092 GROMMET |
AC |
/ |
/ |
|
|
DC |
/ |
/ |
1. Care este diametrul bobinei de valve solenoide Brand OLK?
Diametrul găurii bobinei 8mm sau 9mm
2.Canați Supapa Solenoidă din seria 080/092 să fie pornită mult timp?
Da, bobina noastră este 100%.
3. Care este diferența dintre tensiunea AC și curent continuu?
DC este curent direct, AC este curent alternativ. În general, energia electrică de uz casnic este AC220V
4. Bobina poate alege mai multe culori?
Carcasa bobinei poate fi selectată în culoare neagră sau transparentă.
5.Cum o bobină de valvă solenoidă funcționează？
Bobina de supapă solenoidă creează un câmp magnetic atunci când este alimentat. Această forță magnetică mișcă supapa în interior, deschizând sau închizând fluxul de aer, gaz sau lichid.
