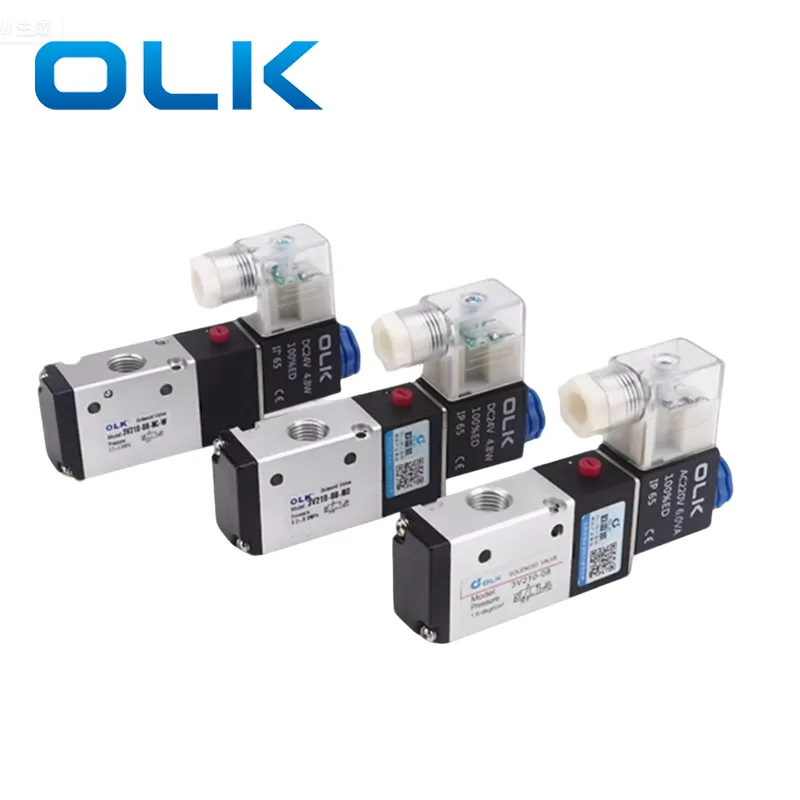

Pilot extern 3V/4V

Caracteristica supapei solenoidului pilot extern 3V/4V ​​este că structura corpului de valvă solenoidă 3V/4V ​​este complexă, necesitând o sursă de aer de control extern separat care să fie introdusă în corpul valvei. Pozițiile controlului pneumatic variază în rândul diferitelor mărci, cu unele situate pe capul pilotului. OLK are o intrare de aer la portul P al corpului valvei, care este conectat extern la un port pentru a acționa bobina. Acest proiect permite funcționarea în condiții de presiune extrem de scăzută sau chiar de vid, ceea ce îl face adecvat pentru aplicații cu alimentare cu aer instabil, medii de vid sau sisteme de joasă presiune care necesită surse suplimentare de control-cum ar fi echipamente de vid, cilindri pneumatici de joasă presiune sau atmosfere explozive.

Pentru supapa de solenoidă pilot externă 3V, porturile de intrare pilot externe sunt clasificate în pilotul din față și pilotul din spate, pe baza pozițiilor lor pe corpul supapei. Avantajul pilotării din spate este că oferă mai mult spațiu și un aspect mai curat, evitând o apropiere excesiv de strânsă de bobina solenoidă.

Caracteristică: O sursă de aer de control suplimentară este necesară în sisteme de vid sau de joasă presiune.

Nota:

Portul pilot trebuie să fie conectat la o sursă de aer cu presiune pozitivă!

Intrarea poate fi conectată la presiunea negativă pentru control.

Alimentarea cu aer este necesară pentru direcția de comutare.

Întrebări frecvente:

Care este dimensiunea portului de aer pilot pentru supapele solenoidelor pilot extern 3V/4V?

Cea mai pilot dimensiune a portului atât pentru 3V cât și pentru 4V este M5.

Valva solenoidă 3V/4V ​​seria 400 este G1/8.

În ce aplicații se pot folosi valvele solenoide externe 3V/4V?

Datorită necesității unei surse de aer externe de control, supapele solenoide externe pot fi utilizate în echipamente de vid, cilindri pneumatici de joasă presiune și medii explozive
