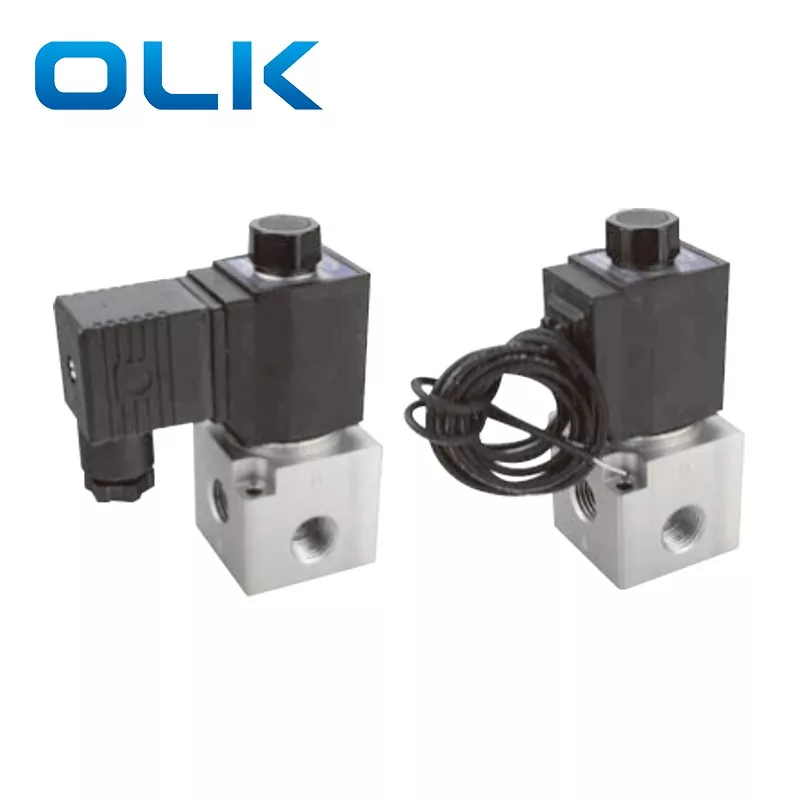

Electrovalva cu debit mare 3V3 este o supapă cu 2 poziții, cu 3 căi, cu un design cu acțiune directă, oferind un răspuns mai rapid și o frecvență de comutare mai mare decât supapele acționate cu pilot. Corpul său robust din aliaj de aluminiu suportă un debit mare de aer și o presiune mai mare și poate fi folosit și cu aplicații de vid. Opțiunile bobinei solenoidului includ DC12V, DC24V, AC110V sau AC220V, asigurând o funcționare stabilă și sensibilă.
Această supapă solenoidală cu debit mare 3V3 cu 3 căi este potrivită pentru sisteme pneumatice medii până la mari, în special pentru cilindri multipli care lucrează împreună sau sisteme care necesită un debit mare de aer. Configurațiile sale normal închis (NC), normal deschis (NO) și dublu solenoid îl fac ideal pentru linii de automatizare, mașini de ambalare, echipamente de imprimare și mașini de prelucrare a alimentelor. Răspunsul său rapid și precis îl deosebește de valvele mici precum 3V2.
1. Structură cu acțiune directă cu comutare sensibilă.

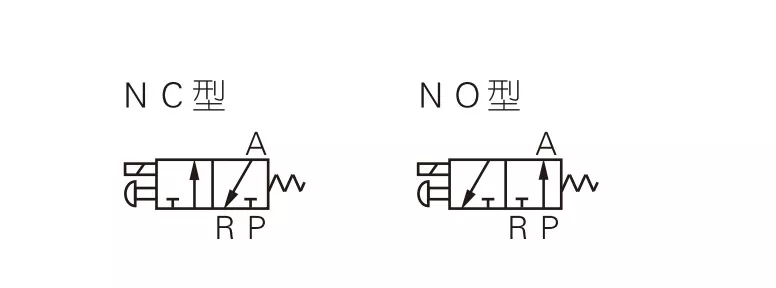

2. Sunt disponibile tipuri normal închis (NC) și normal deschis (NO).
A: 3V2: flux mediu, potrivit pentru un sistem de control pneumatic mic
4.Nu este necesară lubrifierea.
5. Echipat cu o comandă manuală pentru instalare și testare ușoară.
6.Multiple opțiuni standard de tensiune disponibile.
|
Cod de comandă |
||||||||
|
3V |
3 |
- |
08 |
NC |
A |
|
|
|
|
Model |
Cod |
|
Dimensiunea portului |
Tip actoricesc |
Tensiune standard |
Intrare electrică |
Tipul firului |
|
|
3V:2 poziție 3 căi |
Seria 3:3 |
|
08:G1/4 |
NC: normal închis
|
A:AC220V |
Gol: tipul DVS |
Gol: G
|
|
|
|
|
|
|
NU: normal deschis |
B:DC24V |
I: Tip de linie |
T:NPT |
|
|
|
|
|
|
|
C:AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
Model |
3V3-08 |
|
Materialul corpului |
Aer (filtrat cu un filtru de 40 μm sau mai mult) |
|
Tip actoricesc |
Actorie directă |
|
Dimensiunea portului* |
G1/4 |
|
Poziție și cale |
2 Poziție 3 direcții |
|
Zona efectivă |
11 mm²(Cv = 0,62) |
|
Lubrifiere |
Nu este necesar |
|
Interval de presiune de operare |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
Presiunea de probă |
1,5 MPa (215 psi) |
|
Temperatura de funcționare (℃) |
-20 ~ 70 |
|
Materialul corpului |
Aliaj de aluminiu |
|
Tensiune standard |
AC220V AC110 AC24V DC24V DC12V |
|
Gama de tensiune |
AC: ± 15% DC: ± 10% |
|
Consumul de energie |
AC: 10 VA DC: 6,5 W |
|
Clasa de protectie |
IP65 (DIN40050) |
|
Grad de izolare |
Nivelul B |
|
Tip de conectare |
Tip priză DIN/Tip linie |
|
Timp de excitare min |
0,05 sec |
|
Articol |
3V1-M5/3V1-06 |
Dimensiunea portului |
3V2-06/3V2-08 |
3V3-08 |
|
Mediu de lucru |
Aer |
Aer, Apă, Ulei |
Aer |
Aer |
|
Stare initiala: |
NC |
NC/NR |
NU/NC |
NU/NC |
|
Tip de acționare |
Actorie directă |
Actorie directă |
Actorie directă |
Actorie directă |
|
Dimensiunea portului |
M5;G1/8 |
G1/8;G1/4 |
G1/8;G1/4 |
G1/4 |
|
Poziție și cale |
3 Port 2 Poziție |
2 Port 2 Poziție |
3 Port 2 Poziție |
3 Port 2 Poziție |
|
Lubrifiere |
Nu este necesar |
Nu este necesar |
Nu este necesar |
Nu este necesar |
|
Presiune de lucru |
0–0,7 MPa |
0–0,7 MPa |
0–0,8 MPa |
0–0,8 MPa |
|
NBP, EPDM немесе VINTON |
1,2 MPa |
1,5 MPa |
1,2 MPa |
1,2 MPa |
|
Dimensiunea orificiului |
φ1,2 mm |
φ2,5 mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm (debit mare de aer) |
Î: Care este principala diferență între electrovalva 3V2 și 3V3?
A: 3V2: flux mediu, potrivit pentru un sistem de control pneumatic mic
3V3: debit mare, potrivit pentru mai multe cilindri sau aplicații cu debit mare.
Diferența de structură: 3V3 are un corp mai mare și poate face față unei presiuni și debit mai mari.
Î: Care este dimensiunea orificiului supapei solenoid 3V3?
A: 3V3-08 dimensiunea orificiului supapei este de 11 mm
6.Multiple opțiuni standard de tensiune disponibile.
R: OLK 3V3 poate înlocui electrovalvele din seria AIRTAC 3V3 cu aceeași funcție și specificații similare.
