Electrovalva OLK cu 3 poziții și 2 căi are patru modele de ales, mod de acțiune de tip pilot intern și nu necesită grăsime. Filetul PT și filetul NPT pot fi realizate două tipuri de filet. Nivel de protecție IP65 (DIN40050) și nivel de rezistență la căldură de grad B.
Electrovalva cu 3 căi seria 3v400 vă poate ajuta să utilizați un cilindru cu o singură acțiune în medii dure de lucru.
|
3V |
4 |
10 |
15 |
|
|
Model |
Cod |
tip de supapă |
dimensiunea portului |
Tip de acțiune |
|
Electrovalvă 3V:3/2 căi |
Seria 4:400 |
10: supapă cu un singur solenoid 5/2 căi |
15:G1/2 |
NC: În mod normal, închis |
|
20: supapă dublu solenoid 5/2 căi |
NU: În mod normal deschis |
|
Model |

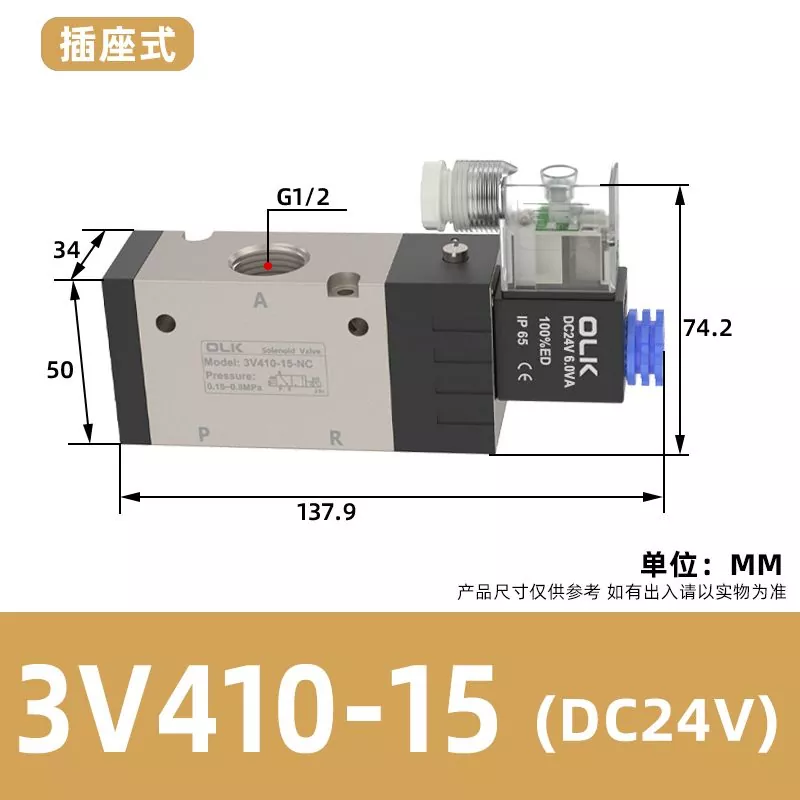

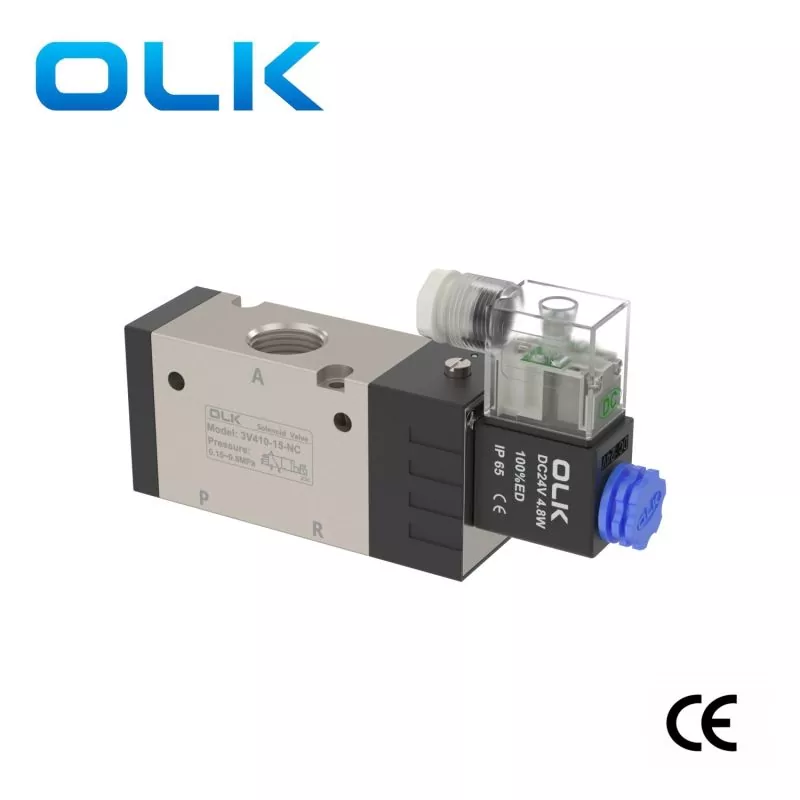

3V410-15 |

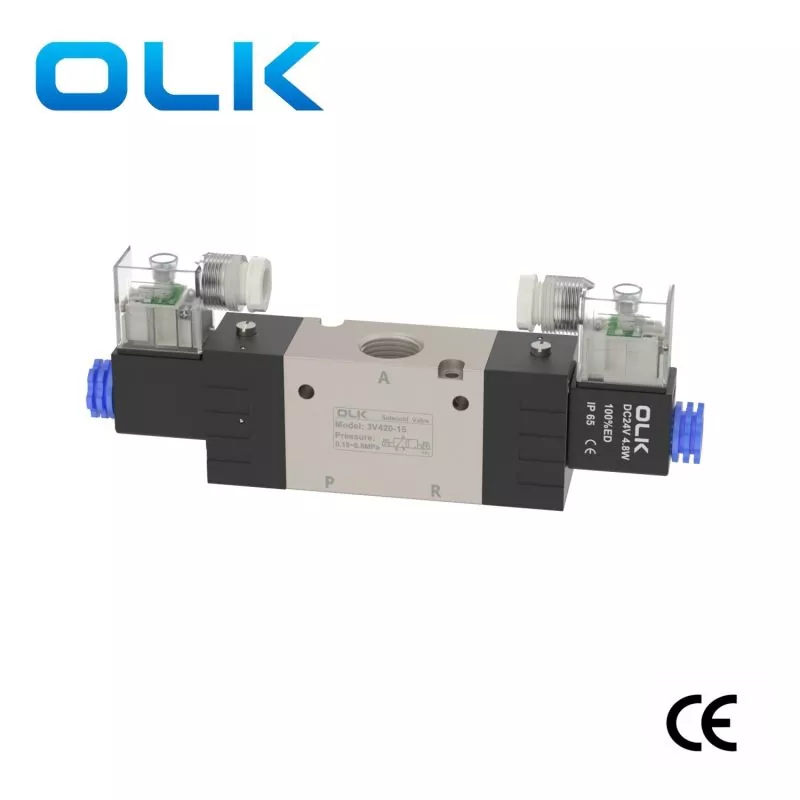

3V420-15 |
|
Mediu de lucru |
Aer (se filtrează printr-un ecran de filtrare de peste 40 μm) |
|
|
Modul de acțiune |
Tip pilot intern |
|
|
dimensiunea portului |
Intrare=Ieșire=G1/2 |
|
|
Suprafața efectivă a secțiunii transversale |
50 mm²（Cv=2,79） |
|
|
Poziții |
3/2 Port |
|
|
Interval de presiune |
0,15-0,8 MPa (21-114psi) |
|
|
Presiunea de probă |
1,5 MPa (215 psi) |
|
|
Presiune de trezire |
„5-60 ℃ (23-140° F) |
|
|
Materialul corpului |
Aliaj de aluminiu |
|
|
Lubrifiere |
Nu este nevoie |
|
|
Frecvență de funcționare max |
de 3 ori/secundă |
|
|
Grad de izolare |
Nivelul B |
|
|
Timp de excitare min |
0,05 sec |
|
|
3V410-15 AC24V |
3V410-15 AC110V |
3V410-15 AC220V |
3V410-15 DC220V |
3V410-15 DC24V |
|
3V420-15 AC24V |
3V420-15 AC110V |
3V420-15 AC220V |
3V420-15 DC220V |
3V420-15 DC24V |
