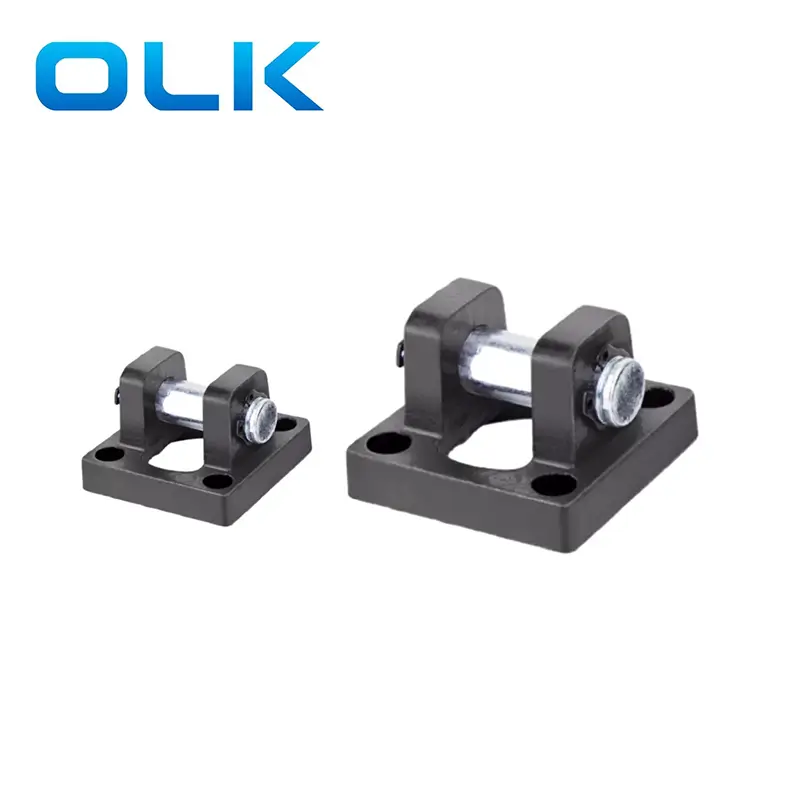

OLK PNEUMATIC COMPANY DOUBLE EAR DOUP MONTARE CB CLEVIS Bracket pentru cilindrul pneumatic din seria SC.CB Clevis Bracket au o față dublă cu designul slotului simetric și centr. Are o aliniere mai bună și o stabilitate. Sisteme de mișcare frecventă.CB Clevis Bracket MONTARE Potrivit pentru cilindri pneumatici de dimensiuni medii până la mari ale forajului, sarcini grele sau aplicații dinamice.
CB Clevis Monting Bracket utilizat pe scară largă în echipamente de imprimare, utilaje alimentare, linii de ambalare și alte dispozitive care necesită conexiuni plutitoare la capătul în mișcare.
|

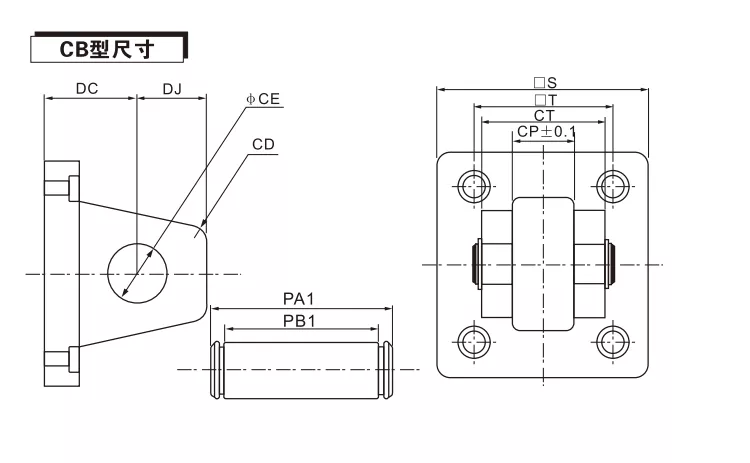

Cod / diametru |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
CC |
19 |
19 |
19 |
19 |
32 |
32 |
50 |
55 |
60 |
|
CD. |
5 |
5 |
3 |
3 |
8 |
8 |
8 |
9 |
9 |
|
CE |
12 |
14 |
14 |
14 |
20 |
20 |
25 |
30 |
30 |
|
CJ |
13 |
13 |
15 |
15 |
21 |
21 |
31 |
35.5 |
36 |
|
CP |
16.3 |
20.3 |
20.3 |
20.3 |
32.3 |
32.3 |
70 |
90 |
90 |
|
CT |
32 |
44 |
52 |
52 |
64 |
64 |
130 |
170 |
170 |
|
PA1 |
41 |
51.8 |
60.3 |
60.3 |
73.8 |
73.8 |
139 |
181 |
181 |
|
PB1 |
33.5 |
45.5 |
54 |
54 |
65.5 |
65.5 |
131.5 |
171.5 |
171.5 |
|
S |
48 |
50 |
62 |
75 |
94 |
112 |
140 |
180 |
220 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
Ce cilindru pneumatic poate fi folosit pe suportul de montare CB Clevis?
Poziția de instalare a celor patru găuri filetate este fixată și poate fi utilizată doar pentru butelii SC,
Cum se instalează montarea cilindrului CB pe cilindrul SC?
Aliniați patru șuruburi cu cele patru găuri filetate în partea de jos a cilindrului SC, fixați -le pozițiile cu șuruburi și, în sfârșit, strângeți fiecare gaură filetată în secvență
Care este diferența dintre CA și CB?
CA Clevis este un singur Clevis, CB Clevis este dublu Clevis.
Suportul de montare CB Clevis include șuruburi?
Diferite specificații ale montajului cilindrului CB folosesc șuruburi diferite. Vă rugăm să consultați vânzările pentru întrebări și cotații specifice
