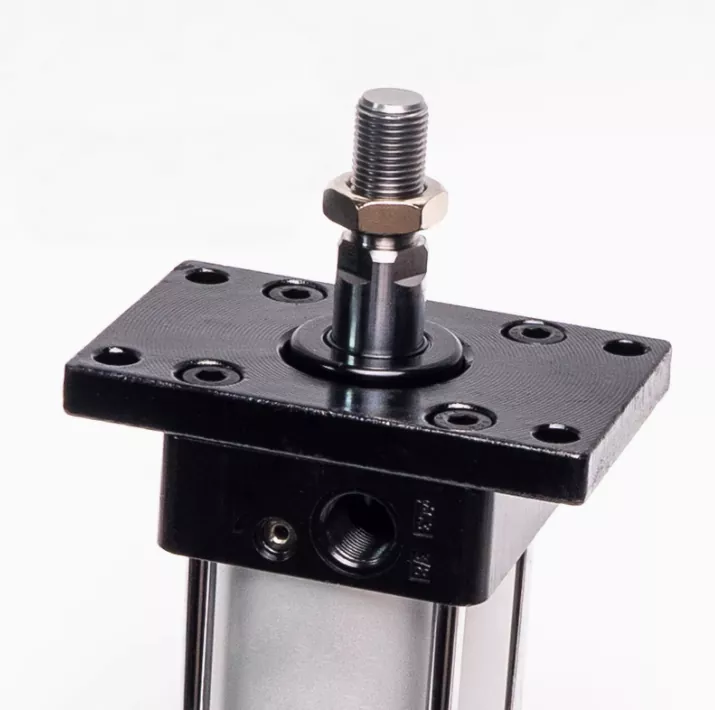

Montarea FA Flange este un suport de montare față utilizat pentru cilindrii pneumatici standard SC.

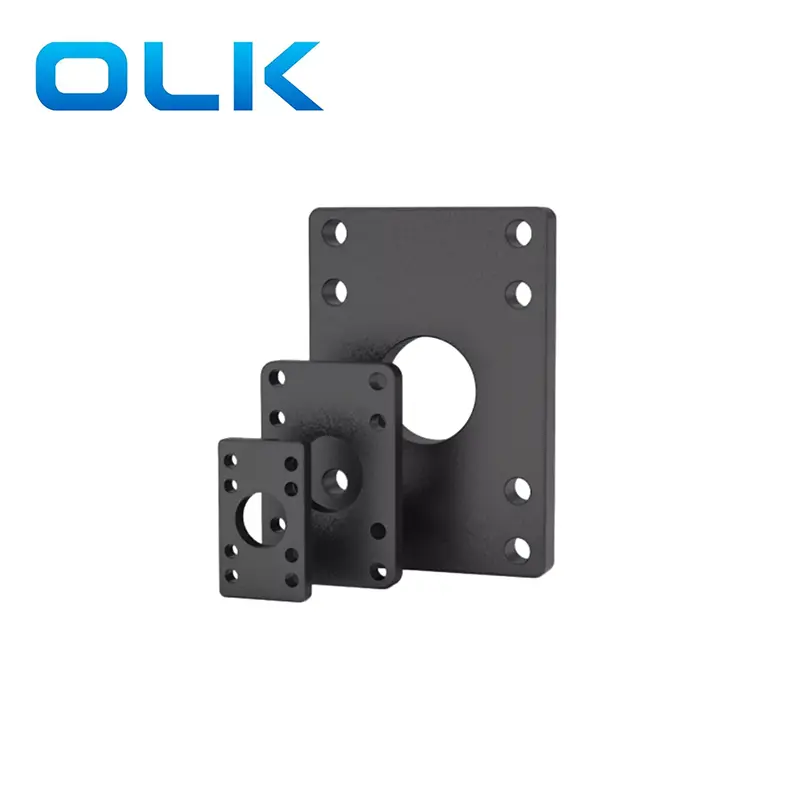

Fa Flange Mount este un dreptunghi negru plat cu găuri de montare, permițând cilindrul pneumatic din seria SC fixă în siguranță pe mașină și suprafață de la capătul non-rod. Se respectă cu standardele de montare a cilindrilor ISO 15552 sau ISO 6431.
Aplicație: Datorită adecvării suportului cilindrului de flanșă FA-front pentru instalarea echipamentelor cu paranteze sau brațe robotizate la capătul frontal și, de obicei, pe același plan ca și orificiile de instalare ale mașinilor automate. Deci, există mai multe scenarii tipice de aplicație după cum urmează
Mașini de ambalare: mișcări liniare cu poziție fixă cu un control precis de cursă.
Echipamente de automatizare: montare stabilă pentru cilindri în poziționare verticală sau orizontală.
Manipularea materialelor: utilizată în corpuri în care cilindrul trebuie să fie fixat în siguranță.
Stații de prelucrare: pentru apăsarea, apăsarea sau acțiunile de prindere care necesită o mișcare laterală zero.
Echipamente de testare și unități de control: unde poziționarea rigidă a cilindrilor este esențială pentru repetabilitate.
|
Sc |
63 |
X |
50 |
- |
S |
- |
FA |
|
Seria SC Standard Pneumacit Cilindru |
Dimensiunea forajului |
|
accident vascular cerebral |
|
S ： Magnetic |
|
FA: cilindru cu flanșă cu flanșă |
|
|
|
|
|
|
Gol: non |
|
|
|

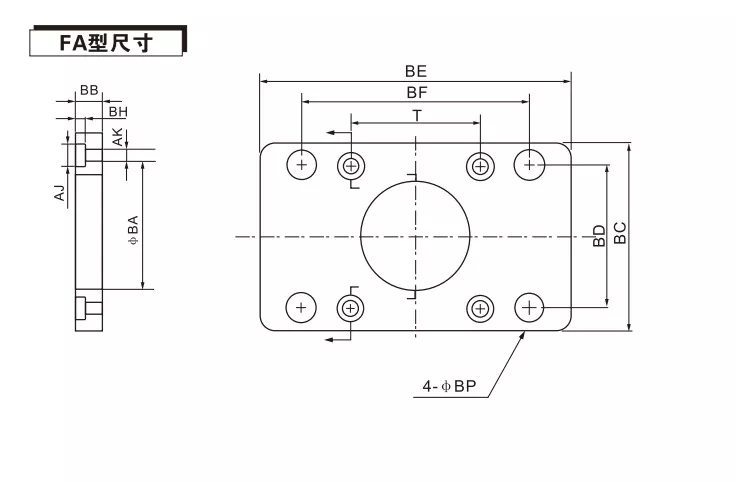

Cod / diametru |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
BA |
28.3 |
32.3 |
38.3 |
38.3 |
47.3 |
47.3 |
60.3 |
65.3 |
75.3 |
|
BB |
10 |
10 |
10 |
12 |
16 |
16 |
20 |
20 |
25 |
|
BC |
47 |
52 |
65 |
76 |
95 |
115 |
140 |
180 |
220 |
|
BD |
33 |
36 |
47 |
56 |
70 |
84 |
90 |
115 |
135 |
|
FI |
72 |
84 |
104 |
116 |
143 |
162 |
224 |
280 |
320 |
|
BF |
58 |
70 |
86 |
98 |
119 |
138 |
180 |
230 |
270 |
|
BH |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
8 |
8 |
12 |
|
AJ |
10.5 |
10.5 |
10.5 |
13.5 |
16.6 |
16.6 |
19 |
25 |
25 |
|
Şi |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
13 |
17 |
17 |
|
BP |
7 |
7 |
9 |
9 |
11 |
11 |
16 |
18 |
22 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
Poate fi asociat cu alți cilindri FA Front Flange Cylinder cu alți cilindri?
Găurile de instalare ale diferitelor cilindri au poziții diferite și trebuie utilizate plăci de flanșă FA. Această placă de flanșă din seria FA poate fi utilizată doar cu cilindri standard din seria SC.
Whtats diferitele cu olk fa Flange montare și flanșa din spate FB？
FA FRONT FLANGE: Conectați capătul frontal al cilindrului la echipament, cu tija pistonului orientată spre exterior în timpul instalării. Folosit în mod obișnuit în scenarii de apărare a echipamentelor și de încărcare.
FB FLANGE PARTEA: Conectați capătul din spate al cilindrului la echipament și ascundeți corpul cilindrului în spatele suportului. Potrivit pentru situații în care corpul cilindrului trebuie să fie fixat și poziția sa menținută.
