TCTC-M suport

Model:TC32

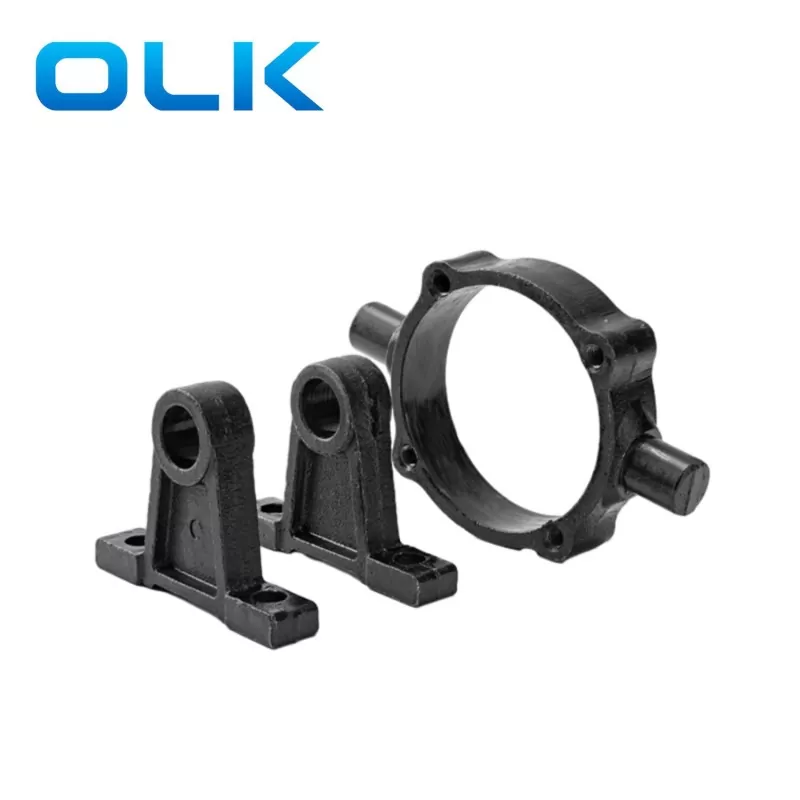

În calitate de producție profesională TC/TC-M, puteți fi sigur să cumpărați suportul TC/TC-M din fabrica noastră, iar OLK vă va oferi cel mai bun serviciu după vânzare și livrare la timp. Suportul de instalare standard OLK pentru suportul TC/TC-M de balansare din mijloc este confecționat din modelarea prin injecție de fier de înaltă rezistență, iar suprafața este acoperită cu tehnologie de zinc negru, care nu este ușor de rugină și este rezistentă la coroziune. Suportul TC/TC-M este de obicei instalat în poziția din mijloc a cilindrului pneumatic, iar suportul de montare TC poate fi fixat în orice poziție. Cilindrul de aer se poate balansa în jurul axei urechii medii, care este potrivit pentru cilindri de dimensiuni lungi ale forajului. Proiectarea suportului de instalare pentru TC și TC-M este stabilă din punct de vedere structural, asigurați-vă că cilindrul de aer nu se agită în timpul mișcării reciproce de mare viteză.

Trimite o anchetă

Descriere produs

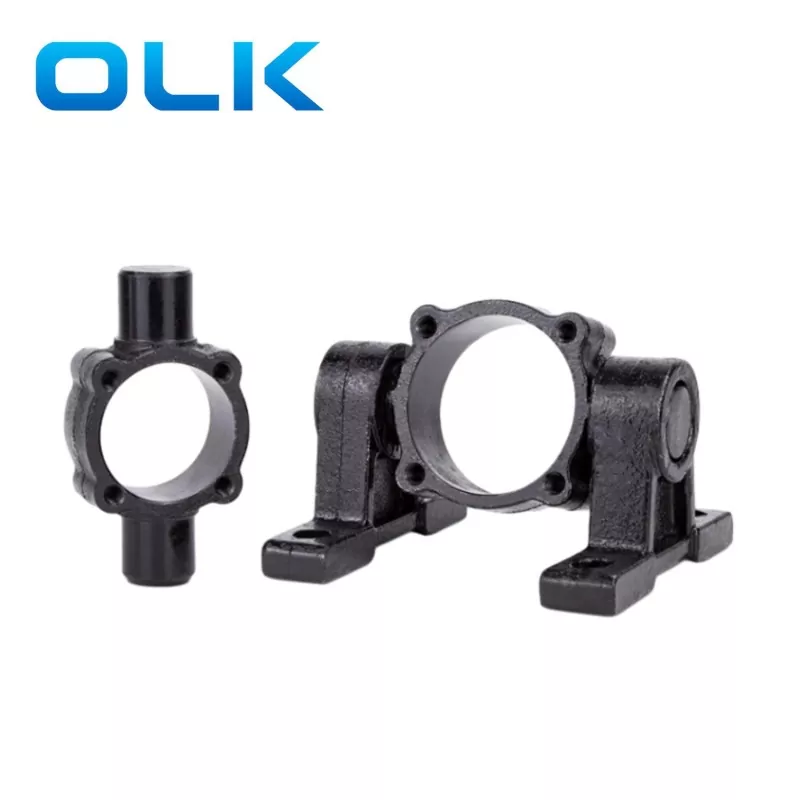

În comparație cu suportul TC, suportul de montare TC-M are două baze de montare suplimentare, iar structura suportului TC-M este mai robustă, potrivită pentru aplicații cu frecvență de funcționare a cilindrului ridicat sau forță motrice ridicată.

Atât leagănul de montare TC, cât și TC-M are caracteristici de rotație de 360 °. TC/TC-M poate efectua mișcări ale brațului balansoar vertical și regla gradul de libertate a mișcării cilindrului de aer, costum pentru scenarii de lucru, cum ar fi echipamente de ambalare, sisteme de sortare, echipamente de asamblare etc.

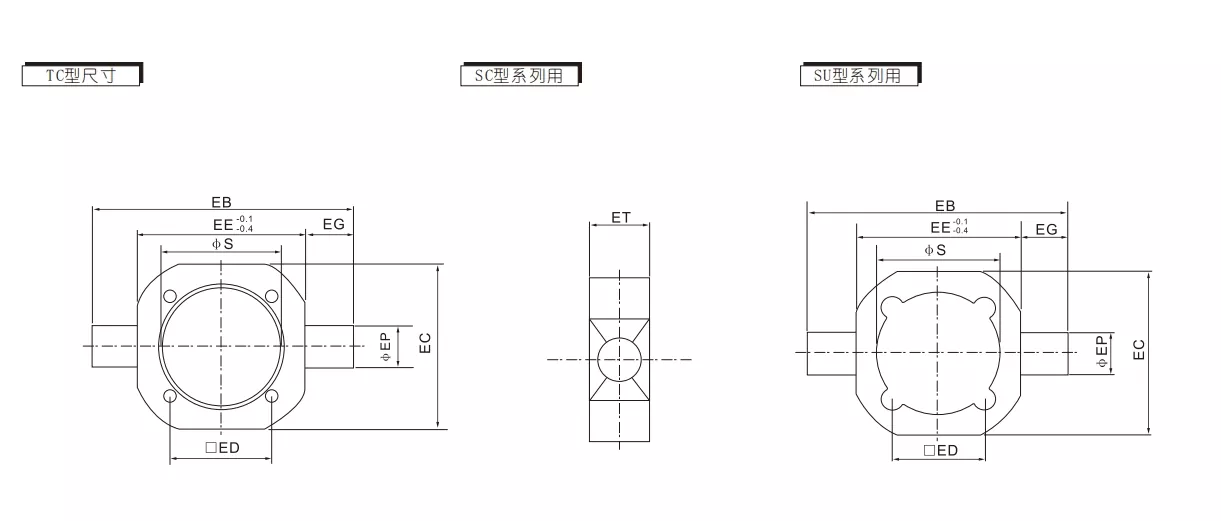

Date de dimensiune externă a suportului TC

Cod / diametru	EB	CE	Ed	De	De exemplu	EP	ET	S
40	113	63	37	63	25	25	30	45.5
50	126	76	47	76	25	25	30	55.5
63	138	88	56	88	25	25	30	68.5
80	164	114	70	114	25	25	35	87.5
100	182	132	84	132	25	25	40	107.5
125	210	153	110	155	24	30	40	134
160	270	199	140	199	35.5	32	44	172
200	320	245	175	245	37	32	50	218

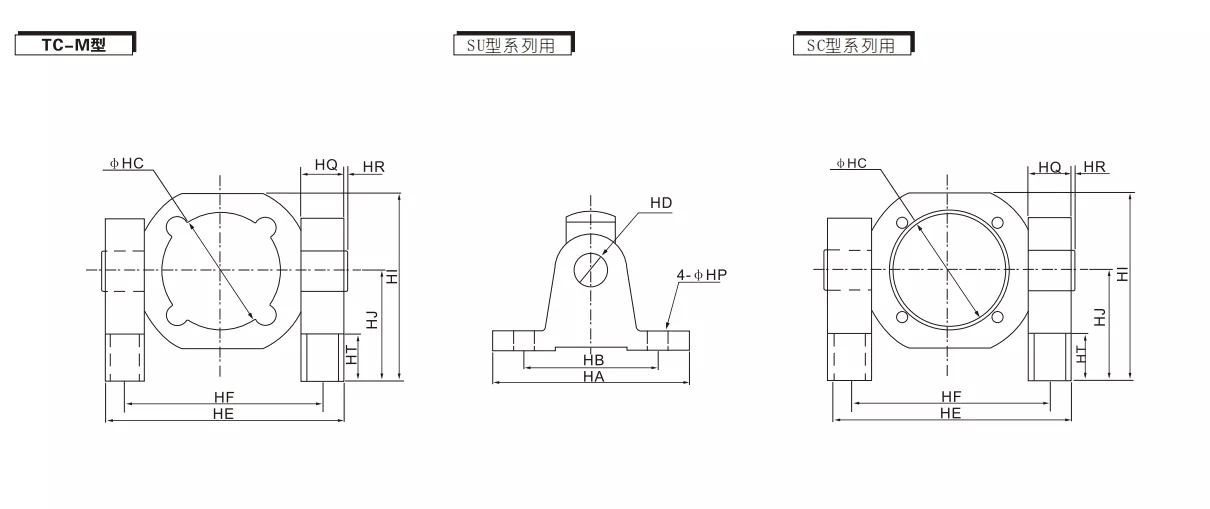

Date de dimensiune externă a suportului TC-M

Cod / diametru	HA	HB	HC	HD	EL	Hf	HI	HJ	HQ	HR	Ht	HP
40	110	80	45.5	22	109	86	81.5	50	23	2	12	12
50	110	80	45.5	22	122	99	88	50	23	2	12	12
63	110	80	68.5	22	134	111	94	50	23	2	12	12
80	120	85	87.5	22	160	137	127	70	23	2	14	14
100	120	85	107.5	22	178	155	136	70	23	2	14	14

FAQ:

Care este diferența dintre parantezele de instalare TC și TC-M?

TC Bracket: De obicei, o suport de instalare standard, potrivit pentru nevoile generale de instalare.

Bracket TC-M: Proiectat ca un suport de instalare îmbunătățit, poate fi mai potrivit pentru medii de instalare specifice sau pentru a oferi un suport mai stabil.

Care sunt materialele pentru suportul TC?

Materialul OLK Brand TC Bracket este fier.

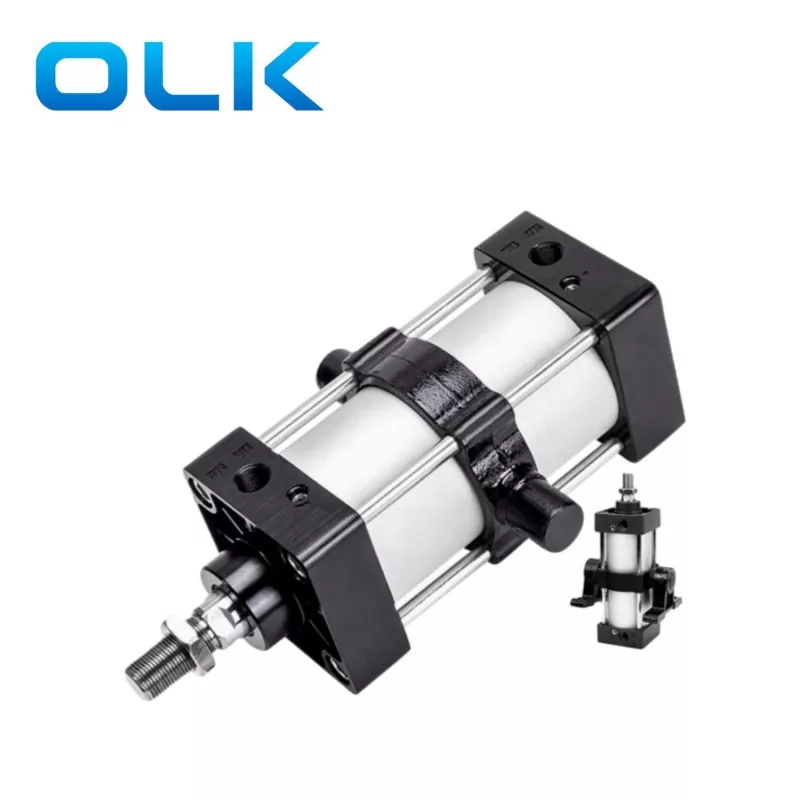

Pentru ce cilindru este costum de suport TC/TC-M?

Costum de suport de montare TC pentru cilindrul pneumatic SC.
