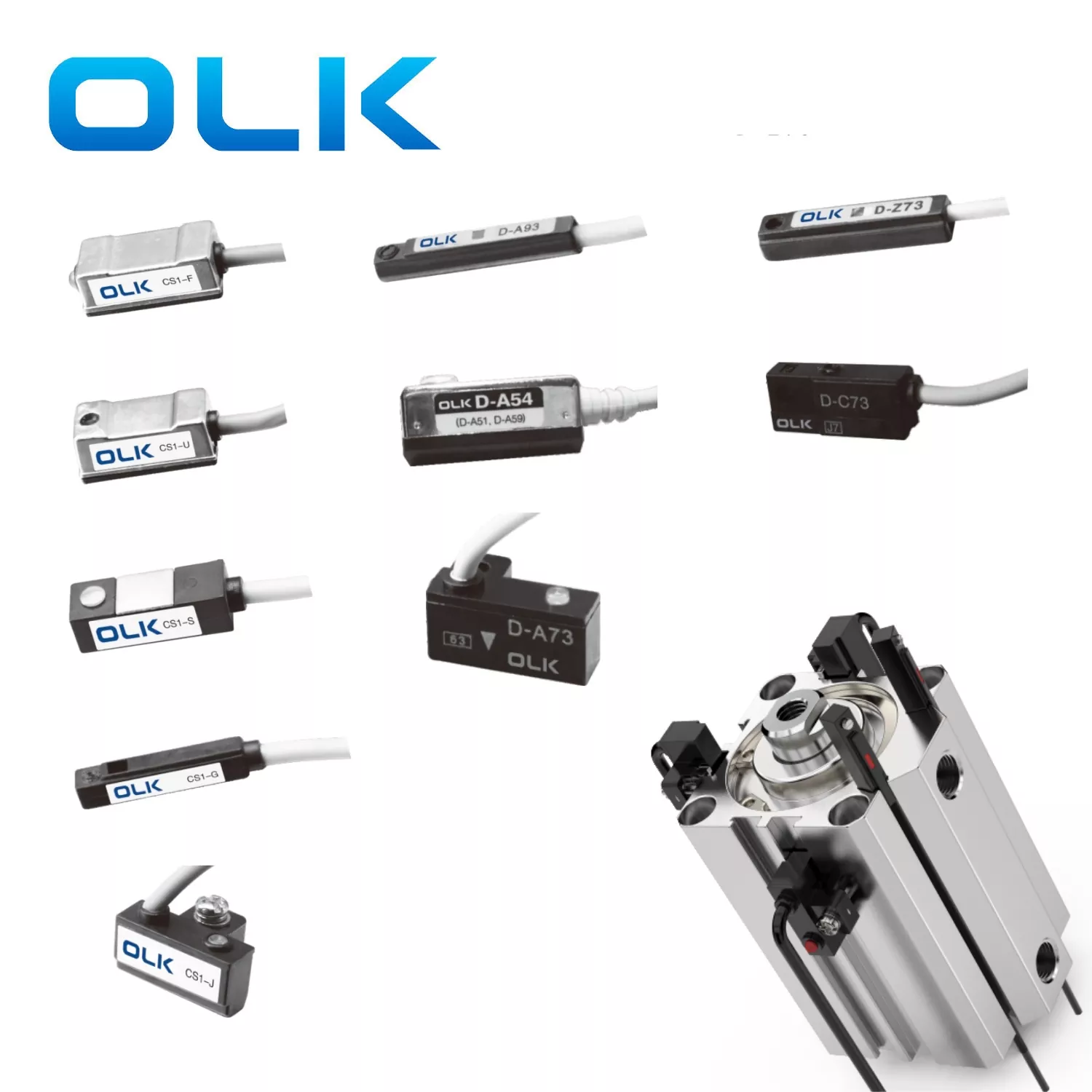

Comutator magnetic al cilindrului

OLK Pneumatic este unul dintre producătorii și furnizorii și furnizorii profesioniști de comutatoare magnetice ale cilindrilor din China. Produsele noastre au în stoc din fabrică, binevenite la comutatorul magnetic cu ridicata de la noi.

Trimite o anchetă

Descriere produs

Comutatorul magnetic al cilindrului este utilizat pentru a detecta poziția cursei cilindrului de aer, nu este nevoie de supape de control al mașinii sau întrerupătoare de cursă și suporturi de montare la ambele capete ale cursei și fără a fi nevoie de blocuri de coliziune la capătul tijei pistonului, ceea ce face ușor de utilizat și compact în structură. Fiabilitate ridicată, durată de viață lungă, costuri reduse și timp de răspuns scurt de comutator, de aceea a fost utilizat pe scară largă.

OLK sugerează atunci când utilizați, este important de menționat că întrerupătorul magnetic al cilindrului nu trebuie instalat în apropierea dispozitivelor cu câmpuri magnetice puternice. Când doi cilindri pneumatici echipați cu întrerupătoare magnetice se mișcă în paralel, pentru a preveni interferența magnetică, distanța trebuie să fie mai mare de 40mm. Este necesar să verificați în mod regulat dacă poziția comutatorului magnetic este compensată.

Caracteristicile comutatorului de inducție magnetică

· Sensare inteligentă

· Stabilitate magnetică, inducție sensibilă

· Ușor de instalat, poate fi instalat în orice poziție de -a lungul cursei cilindrului

Model	CS1-F	CS1-in	CS1-J	CS1-S	CS1-G	D-A93	D-A73	D-Z73	D-A54
Cilindri aplicabili	SC/MAL/MA	SC/MAL/MA	SDA/TDA/TN	Rău/al meu	SDA (Groove)	SU (SMC)	CQ2B (SMC)	CXS (SMC)
Metoda de instalare	Tiși de legătură/curele de inel	Tiși de legătură/curele de inel	Urmări	Anulat	Urmări	Urmări	Urmări	Urmări	Urmări
Fotografie
Diagrama aplicației cilindrilor
Schema de dimensiune contur
Tip comutator	SPST este deschis în mod normal	SPST este deschis în mod normal	SPST este deschis în mod normal	SPST este deschis în mod normal	SPST este deschis în mod normal	SPST este deschis în mod normal	SPST este deschis în mod normal	SPST este deschis în mod normal	SPST este deschis în mod normal
Tip de detectare	Comutator Reed cu contact	Comutator Reed cu contact	Comutator Reed cu contact	Comutator Reed cu contact	Comutator Reed cu contact	Comutator Reed cu contact	Comutator Reed cu contact	Comutator Reed cu contact	Comutator Reed cu contact
Tensiune de funcționare	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC
Curent de comutare maxim	100mA (Max)	100mA (Max)	100mA (Max)	100mA (Max)	100mA (Max)	100mA (Max)	100mA (Max)	100mA (Max)	100mA (Max)
Capacitate maximă de contact	10W (Max)	10W (Max)	10W (Max)	10W (Max)	10W (Max)	10W (Max)	10W (Max)	10W (Max)	10W (Max)
Consumul intern de energie	Nici unul	Nici unul	Nici unul	Nici unul	Nici unul	Nici unul	Nici unul	Nici unul	Nici unul
Cădere de tensiune	Max 2,5V @ 10mA DC	Max 2,5V @ 100mA DC	Max 2,5V @ 100mA DC	Max 2,5V @ 10mA DC	Max 2,5V @ 10mA DC	Max 2,5V @ 40mA DC	Max 2,5V @ 10mA DC	Max 2,5V @ 40mA DC	Max 2,5V @ 40mA DC
Curent de scurgere						Max 10W		Max 10W	Max 10W
Indicator lumină	LED roșu	LED roșu	LED roșu	LED roșu	LED roșu	LED roșu	LED roșu	LED roșu	LED roșu
Cablu	2.8,8, 2C, PVC rezistent la ulei gri	2.8,8, 2C, PVC rezistent la ulei gri	2.8,8, 2C, PVC rezistent la ulei gri	2.8,8, 2C, PVC rezistent la ulei gri	2.8,8, 2C, PVC rezistent la ulei gri	2.8,8, 2C, PVC rezistent la ulei gri	2.8,8, 2C, PVC rezistent la ulei gri	2.8,8, 2C, PVC rezistent la ulei gri	2.8,8, 2C, PVC rezistent la ulei gri
Sensibilitate					60 Gauss	60 Gauss	60 Gauss	60 Gauss	60 Gauss
Frecvența maximă de comutare	200Hz	200Hz	200Hz	200Hz	-	–	-	–	-
Temperatura de funcționare	–	–	–	–	–	–	–	–	–
Rezistență la șoc	30g	30g	30g	30g	30g	30g	30g	30g	30g
Rezistență la vibrații	–	–	–	–	–	–	–	–	–
Grad de protecție	–	–	–	–	–	–	–	–	–
Circuit de protecție	Nici unul	Nici unul	Nici unul	Nici unul	Nici unul	Nici unul	Nici unul	Nici unul	Nici unul

Accesorii pentru întrerupătoare magnetice

Model	Su-10	Su-12	Su-15	Su-16	Su-18	TCS1-F
Cilindri aplicabili	SU32	SU32/40/50	Sale	SU80/100/12		Suport
Metoda de instalare	Urmări	Urmări	Urmări	Urmări	Urmări	Şurub
Unitate	PC -uri	PC -uri	PC -uri	PC -uri	PC -uri	PC -uri

Accesorii pentru întrerupătoare magnetice-legături cu fermoar din oțel

Model	MA-16	MA-20	MA-25	MA-32	MA-40	Mal-16	Mal-20	Mal-25	Mal-32	Mal-40
Unitate	PC -uri	PC -uri	PC -uri	PC -uri	PC -uri	PC -uri	PC -uri	PC -uri	PC -uri	PC -uri

Metoda de instalare a comutatorului magnetic al cilindrului de aer:

1: Securizați -vă cu legături cu fermoar din oțel inoxidabil

2: fixat pe tija de tragere

3: Instalați direct din slotul de instalare

4: Instalare feroviară

Precauții pentru întrerupătoarele magnetice

· Nu scurt timp pentru întrerupătoarele cu 2 fire.

Comutatoarele magnetice cu 2 fire au o rezistență foarte mică. Conectarea lor direct la putere poate provoca un scurtcircuit și arde comutatorul.

· Verificați polaritatea cablului.

Comutatoarele cu 2 fire trebuie să fie conectate cu polaritatea corectă. Cablajul inversat poate determina să nu se aprindă lumina semnalului.

Comutatoarele cu 3 fire trebuie, de asemenea, să fie conectate corect sau pot fi deteriorate.

· Nu vă conectați direct la sarcini inductive mari.

Încărcările mari, cum ar fi motoarele sau supapele de solenoide mari pot provoca curent de supratensiune și distruge comutatorul. Asigurați -vă că tensiunea și curentul sunt stabile și curate.

· Evitați câmpurile magnetice puternice și chipsurile metalice.

Acestea pot reduce sensibilitatea și pot provoca semnale false sau eșec. Pentru medii magnetice puternice, utilizați întrerupătoare magnetice speciale concepute pentru această utilizare.

· Nu folosiți în medii dure.

Capul senzorului este format din rășină. Evitați apa, substanțele chimice sau apa de mare, ceea ce poate determina să se cruțe sau să se umfle.

· Manevrați cu grijă.

Comutatoarele magnetice sunt fragile. Evitați impactul, tragerea sau manevrarea brută în timpul depozitării, transportului și instalării.

· Curent de scurgere în întrerupătoare electronice cu 2 fire.

Aceste comutatoare au un curent mic de scurgere. Asigurați -vă că curentul de pornire al încărcăturii este mai mare decât curentul de scurgere pentru a evita semnalele false. Întrerupătoarele cu 3 fire au scurgeri mai mici sau folosesc întrerupătoare mecanice fără scurgeri.

· Pentru alte condiții speciale, consultați înainte de utilizare.

Contactați echipa OLK pentru a evita daunele sau pierderea de la utilizarea necorespunzătoare.

FAQ:

Cum se folosește un comutator magnetic?

Întrerupătoarele magnetice pot fi utilizate împreună cu PLC, relee și alte controlere pentru a transmite semnale.

Care sunt precauțiile pentru întrerupătoarele magnetice?

Nu scurtcircuitul sursei de alimentare direct atunci când utilizați întrerupătoare magnetice.

Ce este un comutator magnetic fără contact?

Un comutator magnetic fără contact funcționează diferit de un tip de contact. Folosește componente electronice pentru a detecta magneți, în loc de piese mecanice precum întrerupătoarele de stuf. Acesta este motivul pentru care se numește și un comutator magnetic în stare solidă sau electronic. Are o rezistență mai bună la șoc și vibrații, iar durata de viață a acestuia este aproape permanentă.

Comparația a două metode de detectare a pozițiilor pentru cilindri
Mod de detectare		caracteristică

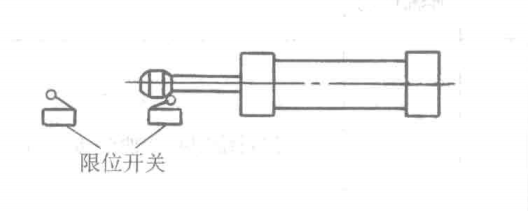

Comutator de limită: întrerupătoarele de limită sunt instalate cu blocuri de coliziune în fața tijei pistonului. În tipul comutatorului limită, blocurile de coliziune sunt instalate pe tija pistonului, iar întrerupătoarele de limită (cum ar fi întrerupătoarele de călătorie și supapele direcționale de control mecanic) sunt instalate la ambele capete ale cursei de mișcare a tijei pistonului pentru a detecta cursa de mișcare a pistonului. Este un comutator de contact.		1) Volumul de lucru al proiectării, instalării, depanului și întreținerii este mare. 2) Spațiul de instalare este mare 3) Costul este mare. 4) Dacă este utilizat în mod necorespunzător, durata de viață este scurtă. 5) Nu este afectat de câmpurile magnetice

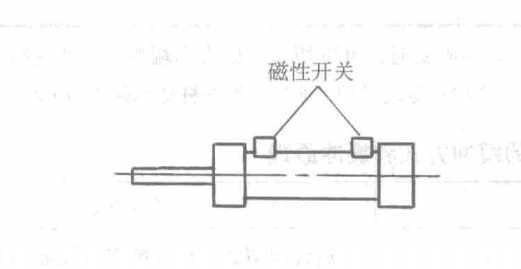

Comutator magnetic: Tipul comutatorului magnetic este de a instala două întrerupătoare magnetice direct în poziții diferite pe corpul cilindrului pentru a detecta cursa de mișcare a cilindrului de aer. Este un comutator fără contact.		1) Economisirea considerabilă a timpului de proiectare și instalare, ușor de depanat 2) spațiu mic de instalare 3) Costul este mult redus, cu mai puține atașamente. 4) Are o fiabilitate ridicată, o durată de viață lungă și o bună repetabilitate a pozițiilor de acțiune. Nu există nicio problemă de deteriorare a impactului mecanic și are capacități puternice de praf, apă și rezistență la ulei. 5) Este ușor de realizat un control al articulației pneumatice electrice 6) Măsurile anti -magnetice ar trebui luate în câmpuri magnetice puternice
