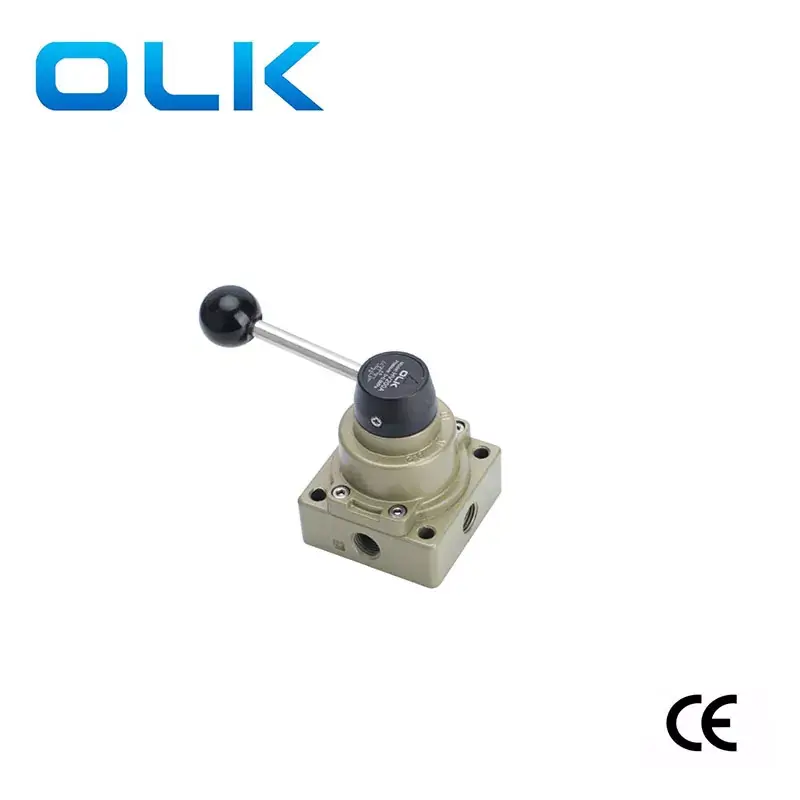

Ouleikai (OLK) HV200A/B Valvele cu două porturi cu două porturi sunt acționate manual, cu comutarea traseului de aer obținută prin rotirea mânerului supapei. Sunt ușor de operat și intuitive, necesitând o alimentare suplimentară de energie. Supapa port HV200B 2/4 are un amortizor încorporat în portul de evacuare de jos.
Supapa rotativă manuală a seriei OLK HV200 este versatilă și potrivită pentru diverse sisteme pneumatice. Cu performanțe stabile, fiabilitate și rentabilitate, acestea sunt o alegere ideală pentru controlul pneumatic al sistemului.
Seria HV200 Valvele rotative manuale în 4 feluri de viteze diferite duc la diferite acțiuni ale cilindrului.
Când a fost comutat la angrenajul 02, portul de evacuare B eliberează aer, se extinde portul de evacuare și cilindrul se extinde.
Când sunt comutați la N angrenaj, atât porturile de evacuare A și B sunt închise, iar cilindrul se oprește la jumătatea drumului.
Când a fost comutată la angrenajul 01, portul de evacuare eliberează aer, portul de evacuare B, iar cilindrul se retrage.
|
Cod de comandă |
|||||
|
HV |
2 |
00 |
__ |
A |
08 |
|
Model |
serie |
|
|
Funcţie |
Dimensiunea portului |
|
HV ： Seria HV Supapă de rotire manuală a manualului din seria HV |
2: seria 200 |
|
|
R: Interfață quadrilaterală |
08: RC1/4 |
|
|
|
|
|
B: B: Interfață în două părți, cu atenuarea sunetului în partea de jos |
|
|
Model |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
Mediu de lucru |
Aer （Filtru printr -un ecran de filtru de peste 40μm） |
|||
|
Mod de acțiune |
Controlul mâinilor |
|||
|
Dimensiunea portului |
Intrare = ieșire = pt1/4 |
|||
|
Interval de presiune |
0,15-0,8MPa (21-114psi) |
|||
|
Poziţie |
2/4 port |
3/4 port |
2/4 port |
3/4 port |
|
Presiunea woking |
„-10-60 ℃ |
|||
|
Presiune de dovadă |
1,5MPa (215psi) |
|||
|
OLK PNEUMATIC MANE VALVE ROTION - 5 modele Comparație |
|||||||||
|
Fotografie |
|
|
|
|
|
|
|
|
|
|
Model OLK |
4HV210/310/410/230/330/430 |
|
HV200A/B. |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D. |
|
Poziţie |
2 Poziția 4 căi |
|
3 Poziția 4 căi |
|
3 Poziția 4 căi |
|
3 Poziția 4 căi |
|
3 Poziția 4 căi |
|
|
3 Poziția 4 căi |
|
|
|
|
|
|
|
|
|
Dimensiunea portului |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
G1/4 |
|
Caracteristici ale produsului |
Montare a panoului |
|
R: Interfață quadrilaterală B: Interfață în două părți, cu atenuarea sunetului în partea de jos |
|
|
|
|
|
Gol ： o gaură pe o parte l ： Două găuri pe părțile opuse ； D ： Patru găuri pe partea de jos ； |
|
|
|
|
|
|
|
|
|
|
|
|
Mâner |
Mâner detașabil |
|
Mâner detașabil |
|
Mâner detașabil |
|
Mânere nelembabile/ din plastic |
|
Mâner detașabil, mâner anti-scald |
|
|
|
|
|
|
|
|
|
|
|
|
Dimensiuni ale bazei |
Seria 200: 62 mm |
|
61,3 mm |
|
74 mm |
|
74 mm |
|
55 mm |
|
|
|
|
HV200a |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Model |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
Mediu de lucru |
Aer （Filtru printr -un ecran de filtru de peste 40μm） |
|||||
|
Mod de acțiune |
Controlul mâinilor |
|||||
|
Dimensiunea portului |
PT1/4 |
PT1/4 |
PT3/8 |
PT3/8 |
PT1/2 |
PT1/2 |
|
Interval de presiune |
0,15-0,8MPa (21-114psi) |
|||||
|
Poziţie |
2/4 port |
3/4 port |
2/4 port |
3/4 port |
2/4 port |
3/4 port |
|
Presiunea woking |
„-10-60 ℃ |
|||||
|
Presiune de dovadă |
1,5MPa (215psi) |
|||||
