Pilot intern VF3000 Valve solenoid
Bore Spool folosește un proces special de prelucrare pentru frecare scăzută, presiune de pornire scăzută și durată de viață mai lungă. Dimensiunea portului mai mare oferă un flux de aer mai mare, potrivit pentru conducerea cilindrilor medii până la mari sau a mai multor actuatoare.
Proiectarea modulară permite montarea colectoarelor pentru mai multe supape, alimentarea cu aer centralizat și conductele reduse. Valva de solenoidă din seria DS/VF 3000 și 5000 sunt utilizate pe scară largă în sisteme de control pneumatic cu flux ridicat pentru linii de producție automate și utilaje industriale.
· Flux mare
· Țeu
· Durabilitate de calitate industrială
|
Cod de comandă |
||||||
|
VF3 |
130 |
_ |
4 |
G |
B |
02 |
|
Model |
tip de supapă |
|
Voltaj |
tip de linie |
Manul |
dimensiunea portului |
|
Valva solenoidă VF3000 |

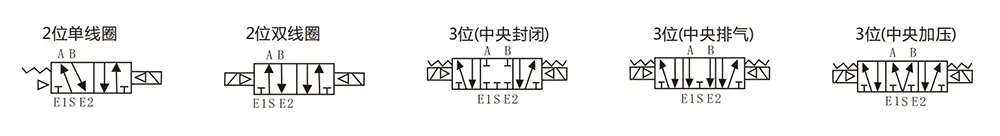

130: Solenoid unic 5/2 |
|
3: 110Vac |
G: tip de linie |
|
02: PT1/4 |
|
|
230: Solenoid dublu vlave 5/2 |
|
4: 220Vac |
D: tip DIN |
|
|
|
|
330C: Solenoid dublu VLAVE5/3Way Center închis |
|
5: 24VDC |
DZ: DZ cu lumină |
|
|
|
|
430E: Centrul de evacuare VLAVE5/3WAY |
|
6: 12VDC |
|
|
|
|
|
530p: supapă cu solenoid dublu 5/3 Centrul de presiune |
|
|
|
|
|
|
Specificații comune |
|
|
Mediu de lucru |
Aer |
|
Temperatura Woking |
0-50 ℃ |
|
Lubrifiere |
Nu este nevoie |
|
Înlocuire manuală |
Tip de blocare a șurubelniței |
|
Rezistență la șoc/vibrații |
30g/5g (8.3--2000Hz) |
|
Incintă |
Rezistent la praf |
|
Model |
poziţie |
bobina |
KGF/cm ² (MPA) |
Timp de răspuns (MS) |
Max. Frecvența de funcționare |
dimensiunea portului |
AREAMM² efectiv în secțiune transversală (CV) |
KGF |
|

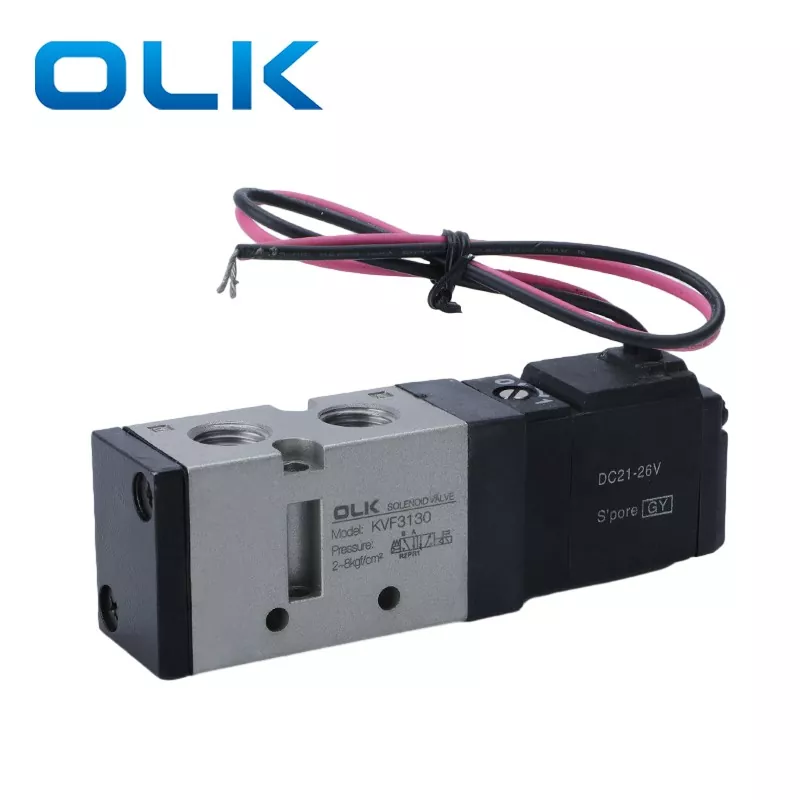

VF3130- □ △ B-02 |
2 Poziție |
acțiune unică |
1,5 ～ 9 (0,15 ～ 0,8) |
≤30 ms |
5 |
PT1/4 |
17.1 (0,95) |
0.21 |
|

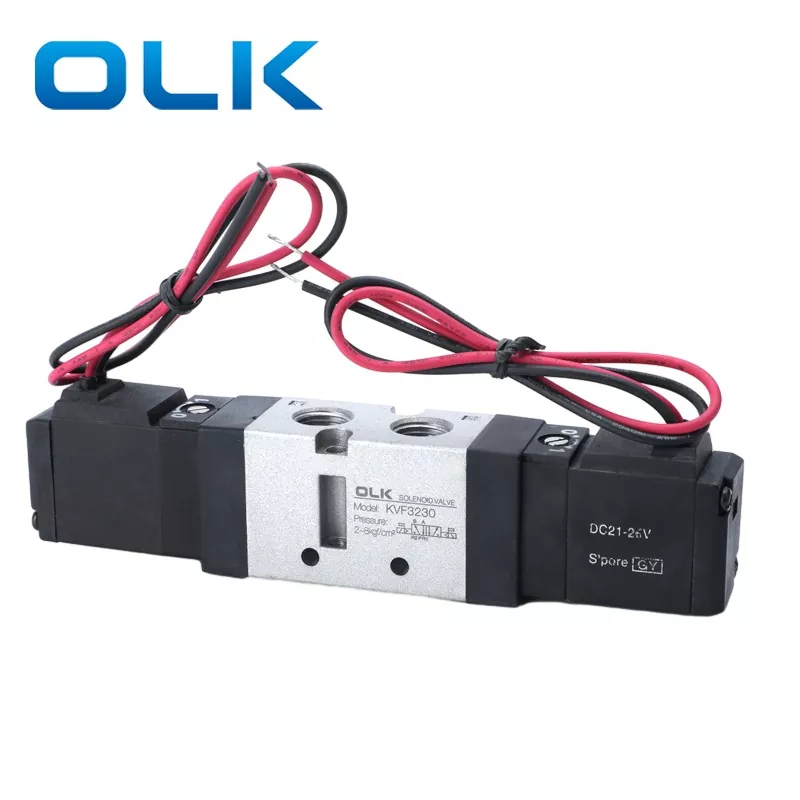

VF3230- □ △ B-02 |
2 Poziție |
acțiune dublă |
1 ~ 9 (0,1 ~ 0,9) |
≤30 ms |
5 |
PT1/4 |
17.1 (0,95) |
0.29 |
|
VF3330- □ △ B-02 |
3 poziție |
Solenoid dublu VLAVE5/3Way Center închis |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT1/4 |
13,5 (0,75) |
0.42 |
|
VF3430- □ △ B-02 |
3 poziție |
Centrul de evacuare VLAVE5/3Way Solenoid |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT1/4 |
17.1 (0,95) |
0.42 |
|

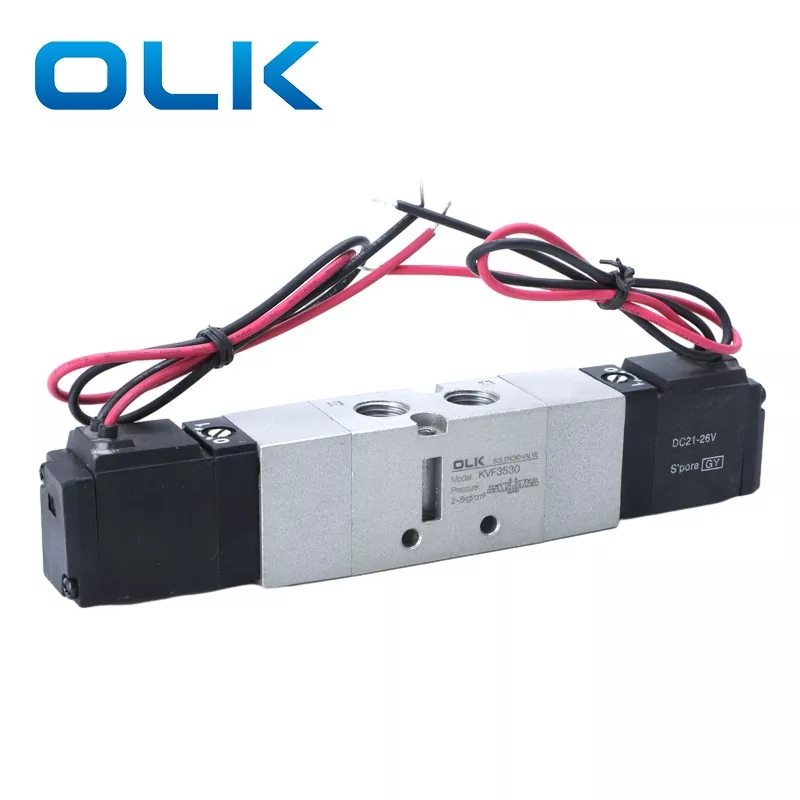

VF3530- □ △ B-02 |
3 poziție |
Supapă cu solenoid dublu 5/3 Centrul de presiune |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT1/4 |
16,2 (0,9) |
0.42 |
Ce model poate înlocui DS3000/VF3000?
DS3000 poate înlocui TPC în Coreea cu aceeași funcție, iar VF 3000 poate înlocui SMC în Japonia cu aceeași funcție
Care este diametrul duzei de supapă de solenoid DS3000/VF3000 5 Way?
Firul DS3000/VF3000 este PT1/4
