Valva solenoidă VF5000 5/2 Way, 5/3 Way este tip de conductă directă. BOLE SPOOL este special prelucrată pentru a minimiza frecarea, a reduce presiunea de pornire și a prelungi durata de viață. Cu o dimensiune mare a portului, supapa oferă un flux de aer mai mare, ceea ce îl face ideal pentru funcționarea mai multor actuatoare sau cilindri medii-mari. Dimensiunea portului din seria VF5000 este 3/8.
Structura sa modulară acceptă instalarea multiplelor, permițând alimentarea cu aer centralizat și simplificarea conductelor. Proiectate pentru aplicații pneumatice cu flux ridicat, supapele solenoide din seria DS/VF 3000 și 5000 sunt aplicate în mod obișnuit în mașini industriale și linii de producție automate.
· Flux mare
· Țeu
· Durabilitate de calitate industrială
|
Cod de comandă |
||||||
|
VF5 |
130 |
_ |
4 |
G |
B |
02 |
|

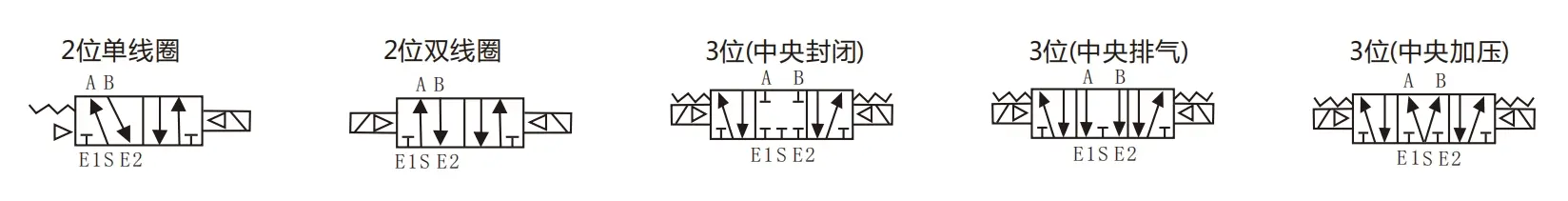

Model |
tip de supapă |
|
Voltaj |
tip de linie |
Manul |
dimensiunea portului |
|
Valva solenoidă VF5000 |
130: Solenoid unic 5/2 |
|
3: 110Vac |
G: tip de linie |
|
02: PT3/8 |
|
|
230: Solenoid dublu vlave 5/2 |
|
4: 220Vac |
D: tip DIN |
|
|
|
|
330C: Solenoid dublu VLAVE5/3Way Center închis |
|
5: 24VDC |
DZ: DZ cu lumină |
|
|
|
|
430E: Centrul de evacuare VLAVE5/3WAY |
|
6: 12VDC |
|
|
|
|
|
530p: supapă cu solenoid dublu 5/3 Centrul de presiune |
|
|
|
|
|
|
Specificații comune |
|
|
Mediu de lucru |
Aer |
|
Temperatura Woking |
0-50 ℃ |
|
Lubrifiere |
Nu este nevoie |
|
Înlocuire manuală |
Tip de blocare a șurubelniței |
|
Rezistență la șoc/vibrații |
30g/5g (8.3--2000Hz) |
|
Incintă |
Rezistent la praf |
|
Model |
poziţie |
bobina |
KGF/CM² (MPA) |
Timpul de răspuns (Domnișoară) |
Max. Frecvența de funcționare |
dimensiunea portului |
AREAMM² efectiv în secțiune transversală (CV) |
KGF |
|

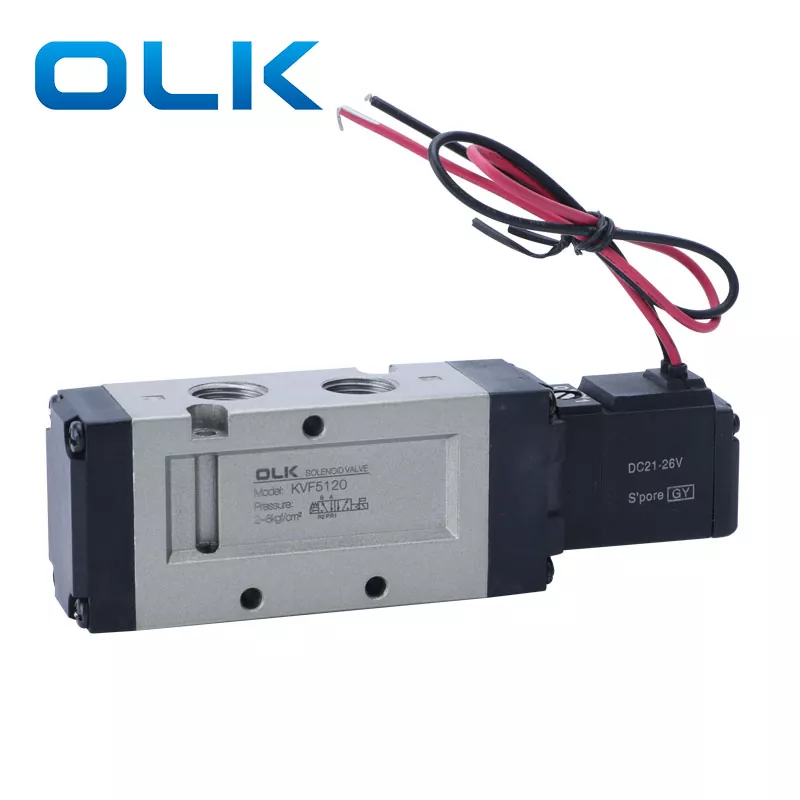

VF5120- □ △ B-02 |
2 Poziție |
acțiune unică |
1,5 ～ 9 (0,15 ～ 0,8) |
≤30 ms |
5 |
PT3/8 |
45 (2,5) |
0.38 |
|

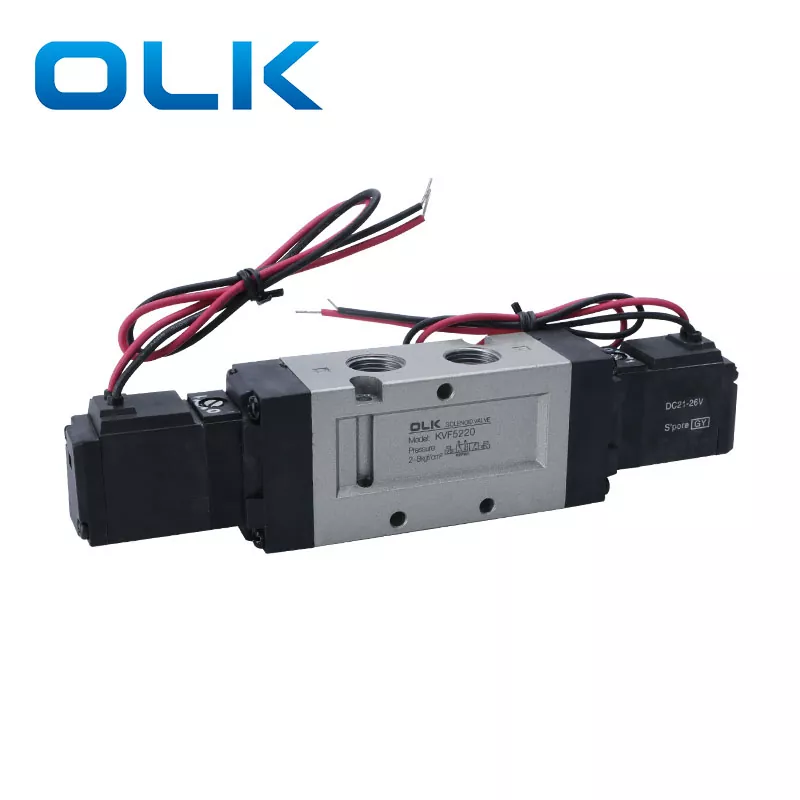

VF5220- □ △ B-02 |
2 Poziție |
acțiune dublă |
1 ~ 9 (0,1 ~ 0,9) |
≤30 ms |
5 |
PT3/8 |
45 (2,5) |
0.45 |
|
VF5320- □ △ B-02 |
3 poziție |
Solenoid dublu VLAVE5/3Way Center închis |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT3/8 |
36 (2) |
0.53 |
|

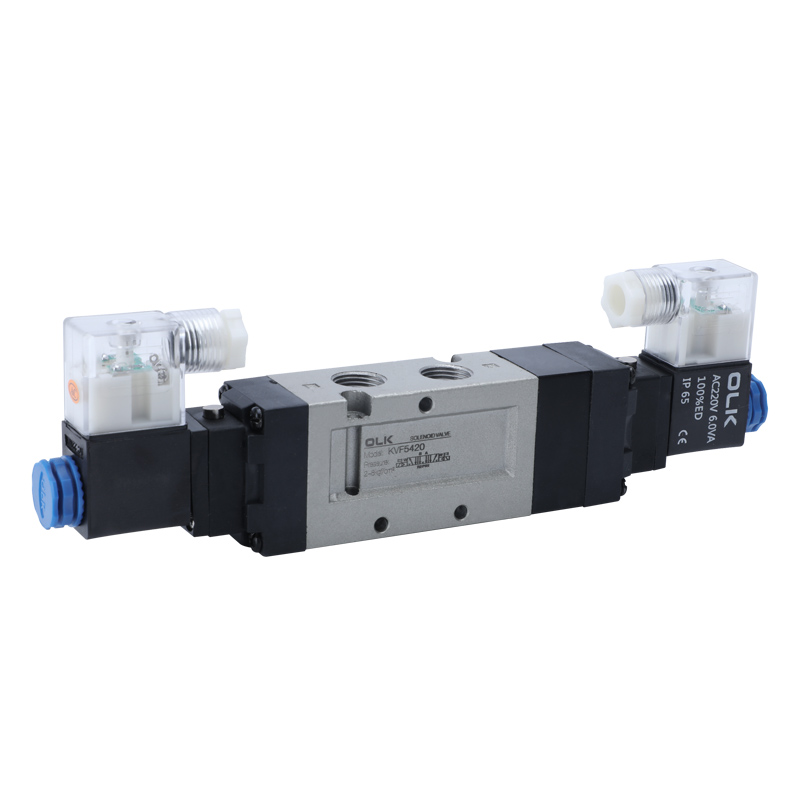

VF5420- □ △ B-02 |
3 poziție |
Centrul de evacuare VLAVE5/3Way Solenoid |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT3/8 |
41.4 (2.3) |
0.53 |
|

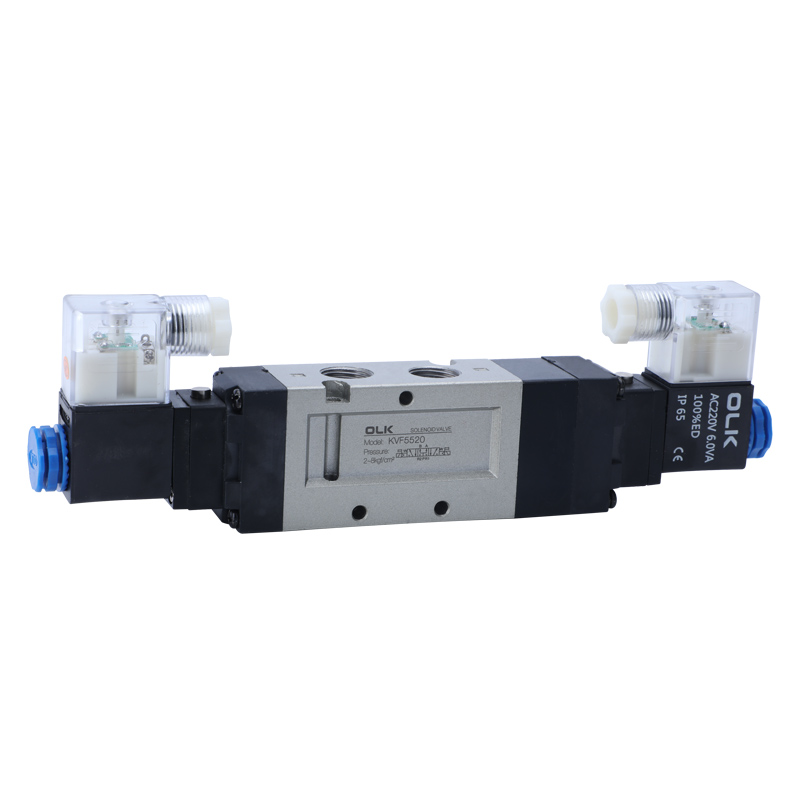

VF5520- □ △ B-02 |
3 poziție |
Supapă cu solenoid dublu 5/3 Centrul de presiune |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT3/8 |
36 (2) |
0.53 |
Ce model poate înlocui DS3000/VF3000?
DS3000 poate înlocui TPC în Coreea cu aceeași funcție, iar VF 3000 poate înlocui SMC în Japonia cu aceeași funcție
Care este diametrul duzei DS5000/VF5000 Valve solenoid 5 Way?
DS5000/VF5000 Fire Bore este PT3/8
