Supapă de colecție 3V 4V

Indiferent dacă este vorba despre o supapă solenoidă pneumatică 3V sau 4V, pe lângă tipul de valvă unică, putem pune și multe valve solenoide. Aceasta se numește o supapă de 3V 4V sau o bară de bază a valvei solenoide.

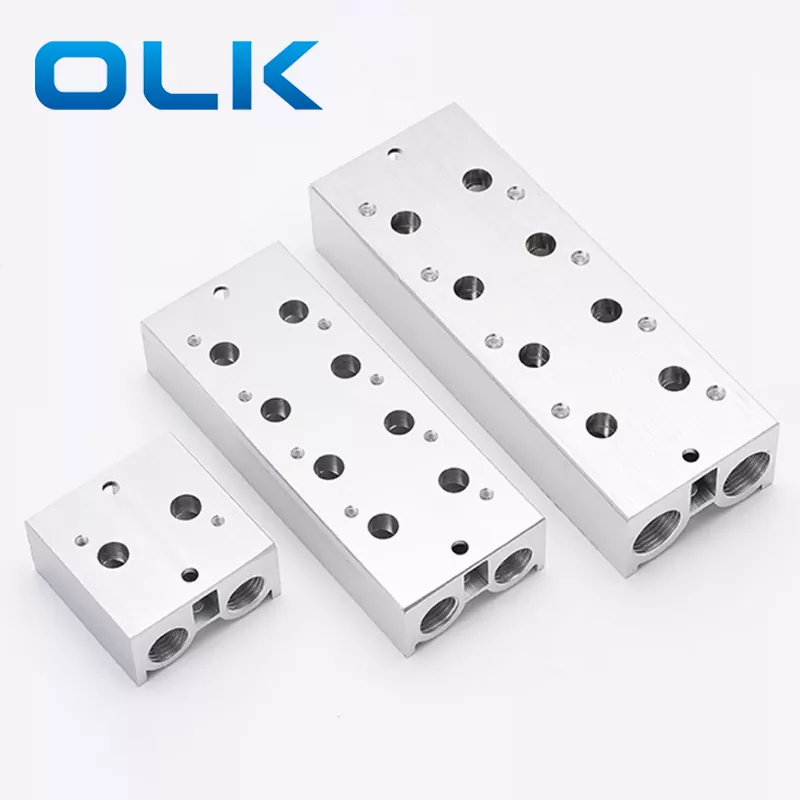

Valva de galerie 3V 4V este o placă cu multe căi de aer. Are un design compact. Supapă de solenoid Busa de bază poate instala 2 până la 20 de supape solenoide pneumatice pe o galerie. Dar numărul de poziții pe galerie nu poate fi modificat.

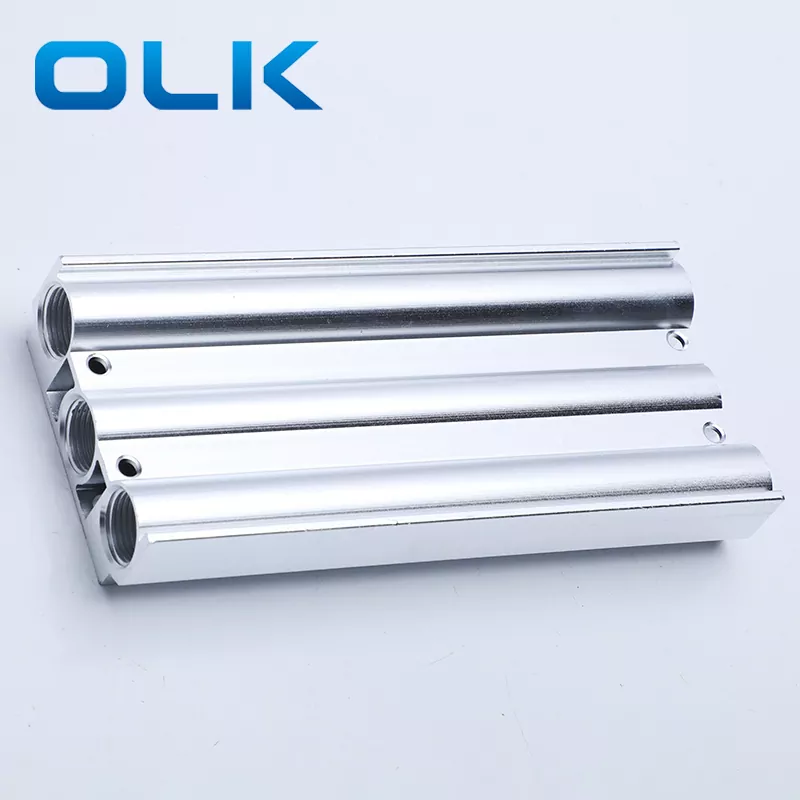

Toate supapele solenoide pneumatice de pe galerie împărtășesc același port de alimentare cu aer (port P) și port de evacuare (port R). Pentru supapa de galerie 3V, există o intrare de aer și o priză de aer pe partea stângă. Două dopuri sunt instalate în partea dreaptă. Pentru supapa de galerie 4V, există o intrare de aer în mijloc și două prize de aer pe ambele părți (pe partea stângă). Trei mufe sunt instalate în partea dreaptă.

Putem instala un amortizor sau un mufă pe portul de evacuare. Când folosim un amortizor, trebuie să ne asigurăm că găurile mici nu sunt blocate.

Caracteristici ale produsului cu supapă de solenoidă 3V/4V ​​cu colecții de colecție ：

1. Poate integra o serie unificată de supape de control direcționale într -un grup de valve, economisind spațiu și costuri.

2. Are aport, evacuare și cablare unificat, ceea ce face ușor de găsit defecțiuni.

3. Este flexibil în combinație și are o extindere puternică, permițând o combinație arbitrară sau extinderea numărului de supape de control direcționale conectate

Atenţie:

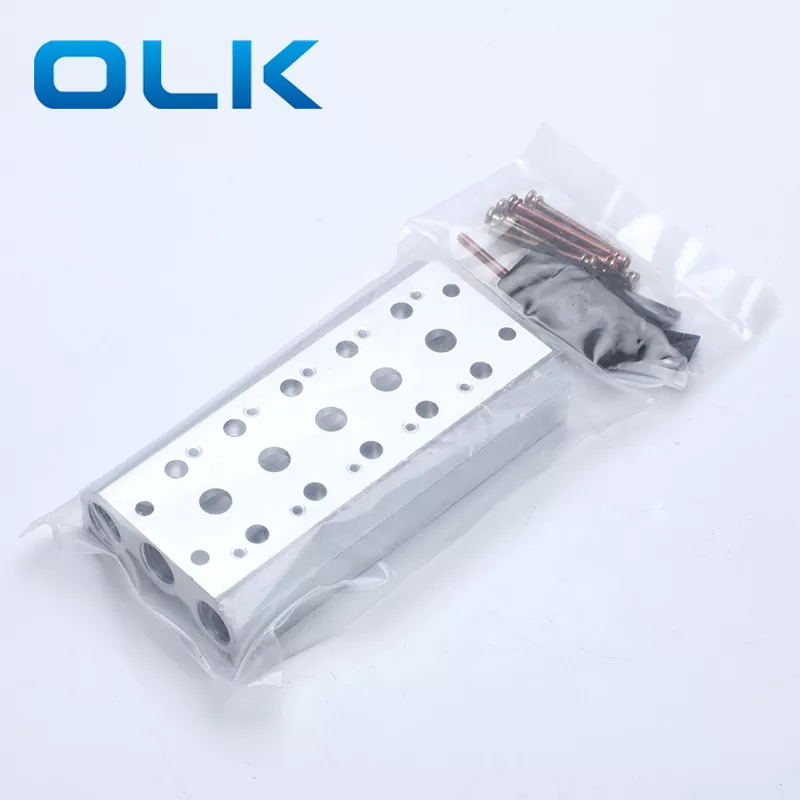

Seturile de supape solenoide de 1.3V-manifold conțin galerie, etanșare și șurub;

Seturile de placă de galenol de 2.3V cu o supapă solenoidă conțin placă și șuruburi goale.

3. Când instalați garnitura dintre supapa solenoidă pneumatică și placa de supapă, partea proeminentă trebuie instalată orientată spre jos pentru a evita scurgerea de aer.

Întrebări frecvente:

1. Care este funcția plăcilor goale în grupele de valve solenoide?

Etanșează poziții neutilizate: placa goală este utilizată pentru a acoperi pozițiile rezervate în galeria de supapă, unde nu este instalată în prezent o supapă de solenoidă, prevenind scurgerea de aer și intrarea prafului sau resturilor. Placa goală permite o extindere sau o reconfigurare ușoară viitoare, fără a fi necesară înlocuirea întregului galerie, reducând costurile de întreținere. În anumite cazuri, placa goală poate fi folosită și pentru a izola canale specifice pentru siguranță sau atunci când o secțiune a sistemului nu este temporar utilizată.

2. Ce tipuri de conducte ale supapei de colecție 3V 4V

O singură supapă pneumatică sau o bară de bază a valvei solenoide, există două tipuri de conducte cu tuburi externe: conducte directe și conducte de bază.
