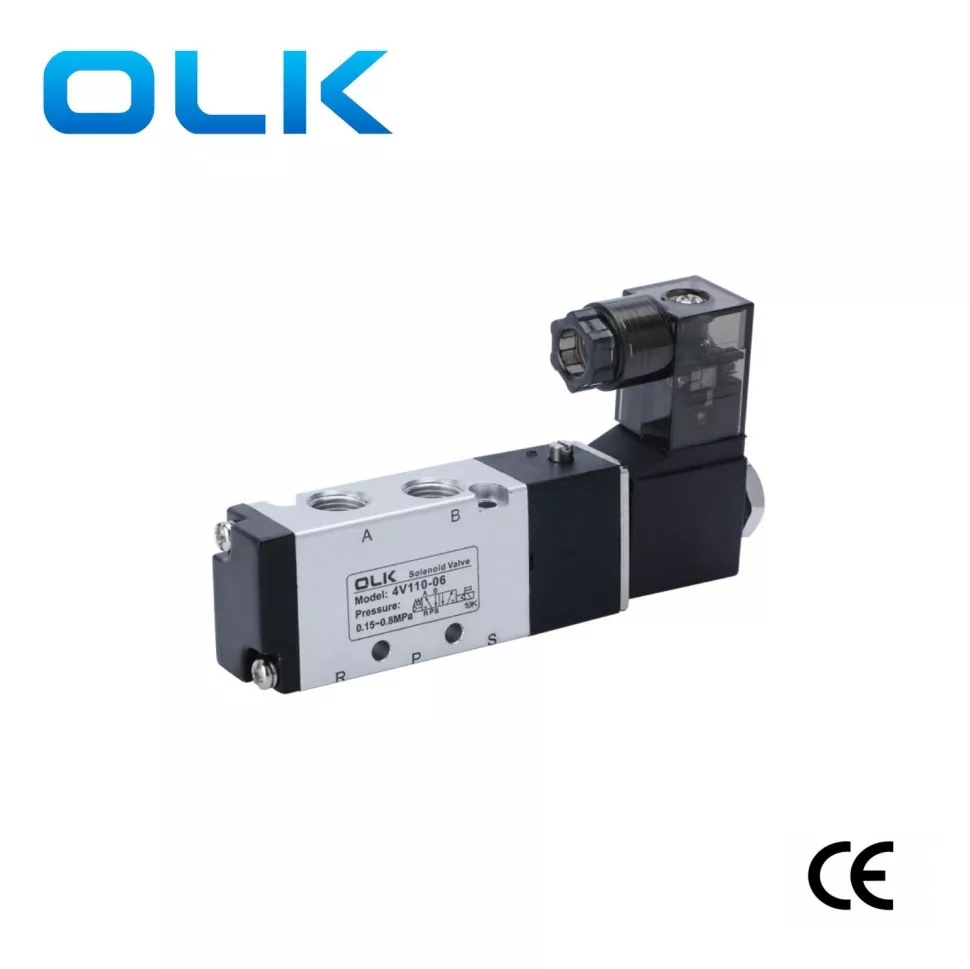

Supapă de solenoidă OLK 4V100 5 Way, 5/2 Way Pneumatic Sollenoid Valve a trecut Certificarea CE. Mărimea aspectului este cel mai mic model, cu un design compact și o specificație de interfață de 1/8 ”. Valva solenoidă 4V100 este potrivită pentru sisteme pneumatice mai mici, cu debit mai mic. Aplicat pe dispozitive mici sau cilindri mici care necesită un control precis.
|
Cod de comandă |
|
|
|
|
|
|
4V |
1 |
10 |
6 |
AC110V |
|
|
Model |
Cod |
tip de supapă |
dimensiunea portului |
Voltaj |
Bobină de probă a exploziei |
|
4V: Sport2 (3) Supapă de solenoidă de poziție |
Seria 1: 100 |
10: Solenoid unic 5/2 |
M5: M5x0.8 |
AC220V |

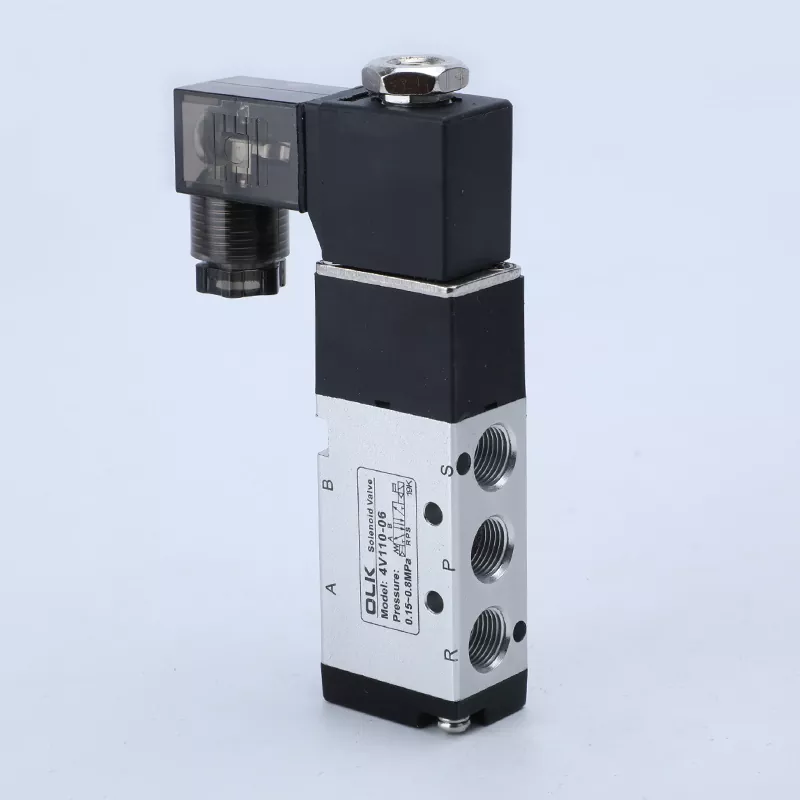

Nu: tip DIN |
|
|
|
20: Valvă cu solenoid dublu 5/2 |
06: 1/8 '' |
DC24V |

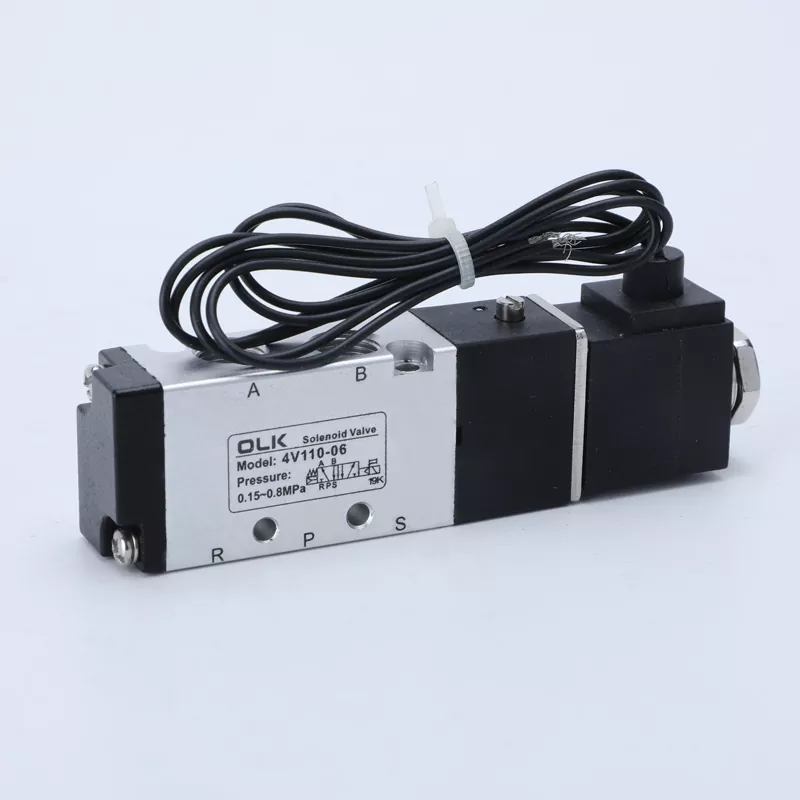

I: tip de linie |
|
|
|
30C: Solenoid dublu VLAVE5/3Way Center închis |
|
AC110V |
|
|
|
|
30E: Solenoid dublu VLAVE5/3Way Center de evacuare |
|
AC24V |
|
|
|
|
30p: supapă cu solenoid dublu 5/3 Centrul de presiune Way |
|
DC12V |
|
|
Model |
4V110-M5 4V120-M5 |
4V130C-M5 4V130E-M5 4V130P-M5 |
4V110-06 4V120-06 |
4V130C-06 4V130E-06 4V130P-06 |
|
Mediu de lucru |
Aer （Filtru printr -un ecran de filtru de peste 40μm） |
|||
|
Mod de acțiune |
Tip de pilot intern |
|||
|
dimensiunea portului |
Intrare = ieșire = port de evacuare = m5 |
Intrare = ieșire == g1/8 |
||
|
Zona eficientă în secțiune transversală |
5.5mm² （CV = 0,31） |
5.0mm² （CV = 0,28） |
12.0mm² （CV = 0,67） |
9.0mm² （CV = 0,5） |
|
Poziții |
5/2 port |
5/3 port |
5/2 port |
5/2 port |
|
Interval de presiune |
0,15-0,8 MPa (21-114psi) |
|||
|
Presiune de dovadă |
1,5MPa (215psi) |
|||
|
Presiunea de lucru |
„-20-70 ℃ |
|||
|
Material corporal |
Aliaj de aluminiu |
|||
|
Lubrifiere |
Nu este nevoie |
|||
|
Max. Frecvența de operare |
De 5 ori/al doilea |
De 3 ori/al doilea |
De 5 ori/al doilea |
De 3 ori/al doilea |
|
Greutate |
4V110-M5: 130G 4V120-M5: 175G |
200 g |
4V110-06: 120G 4V120-06 ： 175G |
200 g |
