Ouleikai (OLK) VM230 Seria VMC Valvele mecanice de tip SMC sunt disponibile în două tipuri funcționale: Tip SMC Valve mecanice cu buton mecanic pe 3 căi portate. Porturile de intrare și ieșire din seria VM230 vin în partea de jos portată. Dimensiunile firului pentru porturile RC1/4.
-BASIC (VM230-02-00)
-Roller (VM230-02-01)

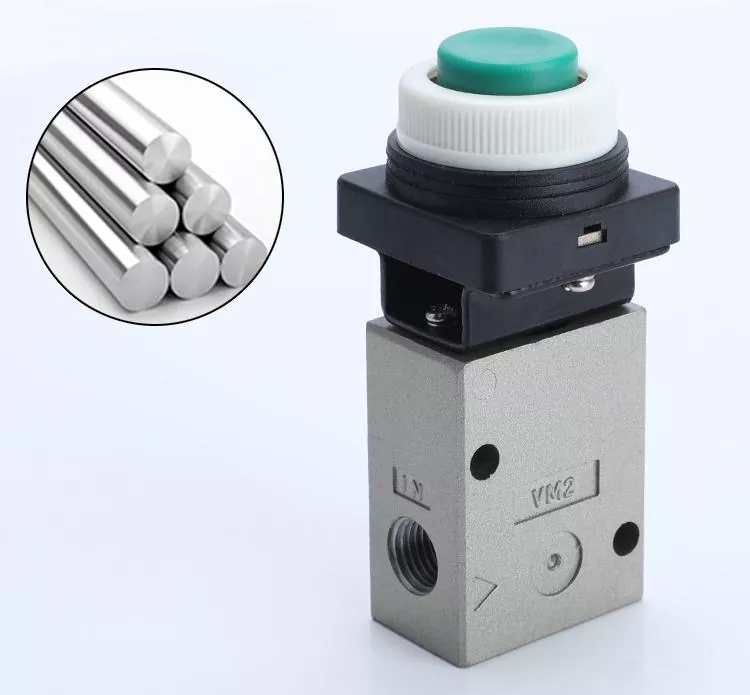

-butonul ciupercilor (VM230-02-30)
-Butonul de cap extins (VM230-02-32)
-Buton de cap plat (VM230-02-33)
-Buton de oprire de urgență (VM230-02-37)
-buton (VM230-02-34)
Simbol:

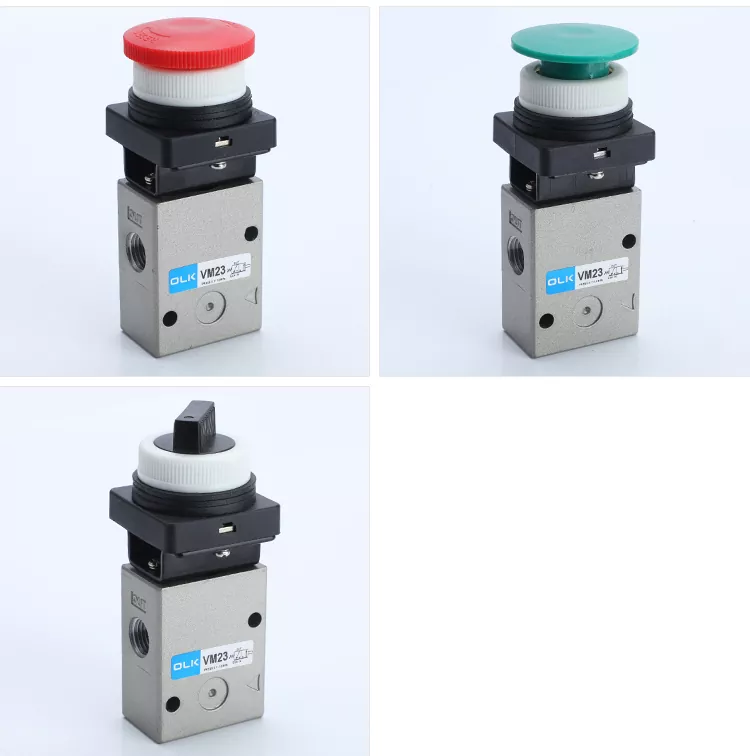

Butoanele sunt disponibile în patru culori: roșu, verde, negru și galben.
|
Cod de comandă |
||||||||
|
VM2 |
3 |
0 |
_ |
02 |
_ |
01 |
_ |
S |
|
Model: seria VM2 |
Numărul de porturi |
Direcția de conductă și înălțimea pistonului |
|
Dimensiunea portului: |
|
Tip de actuator |
|
Sufix pentru actuator |
|
|
2: 2Port |
0: lateral portat/lung |
|
02: PT1/4 |
|
00: BASIC |
|
S: Ruloul de oțel dur |
|
|
3: 3Port |
1: Portat lateral /scurt |
|
|
|
01: maneta cu role |
|
R: buton de apăsare roșie |
|
|
|
2: Portat de jos/lung |
|
|
|
30: buton de apăsare (ciupercă) |
|
B: Buton de apăsare neagră |
|
|
|
3: Portat de jos/scurt |
|
|
|
32: buton de apăsare (extins) |
|
G: buton de apăsare verde |
|
|
|
|
|
|
|
33: buton de apăsare (flush) |
|
Y: Buton de apăsare galben |
|
|
|
|
|
|
|
34: Selector de răsucire (2 poziții) |
|
|
|
|
|
|
|
|
|
37: Selector cheie （Stop de urgență） |
|
|
|
|
VM100 |
VM200 |
|
mediu de lucru |
Gaz aer/inert |
Gaz aer/inert |
|
Acţiune |
Control extern Acțiune directă |
Control extern Acțiune directă |
|
Diametrul portului |
Parte: G1/8 Partea de jos: M5x0.8 |
PT1/4 |
|
numărul de poziții |
2 poziție3 mod |
2 poziție3 mod |
|
lubrifiant |
inutil |
inutil |
|
Interval de presiune de lucru MPA (PSI) |
-0.1∼1.0 |
-0.1∼1.0 |
|
Temperatura de lucru ° C. |
-5∼60 |
-5∼60 |
|
Material corporal |
Aliaj de aluminiu |
Aliaj de aluminiu |
|
Zona eficientă în secțiune transversală （CV) |
2,5 mm² （0,14） |
19 mm² （1,0） |
