Brand:
OLKType:
Femal BSPT Thread (R Thread ) StraightColor:

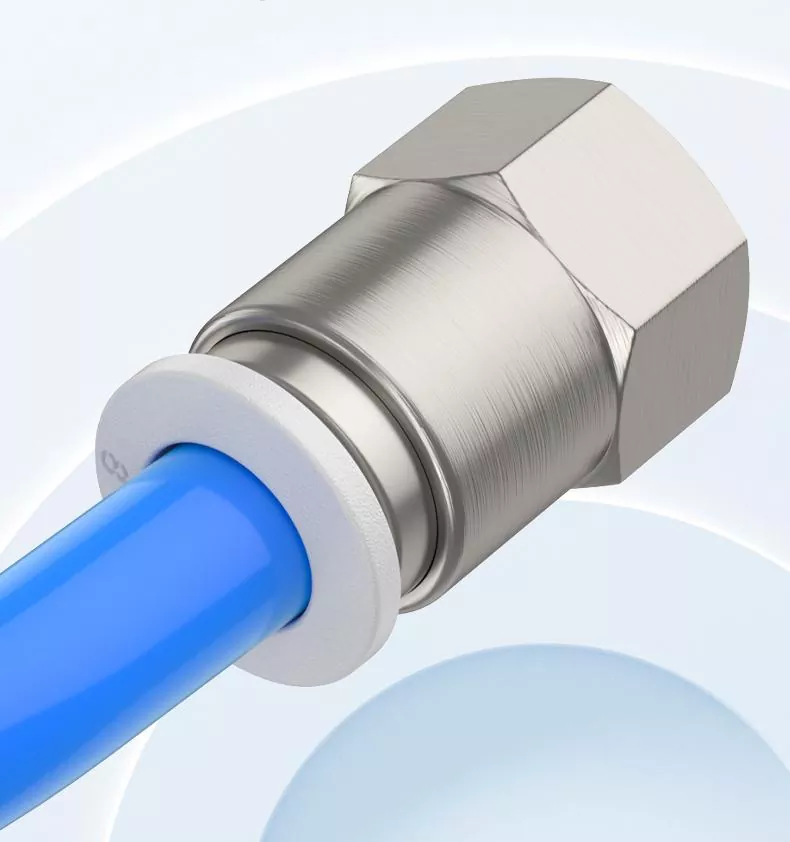

Black,White,BlueRacordul PCF pentru țeavă cu împingere drept femelă și racordul pentru țeavă cu filet exterior PCF aparțin tipului de bază de racord cu împingere în interior. Dar PCF este filet R femela drept. Filetul intern este folosit pentru conectarea componentelor filetate externe, iar capătul tubului de introducere este conectat la un furtun. Ambele acceptă mai multe standarde de filet, făcând inserarea și îndepărtarea furtunului convenabilă. mai scurt și instalat mai compact
|
Cod de comandă |
|||
|
PCF |
8 |
-- |
01 |
|
Model |
Dimensiunea tubului (metric) |
|
Tip filet (filet tub drept 55°) |
|
Fiting seria PCF |
4:4 mm |
|
01:G1/8 |
|
|
6:6 mm |
|
02:G1/4 |
|
|
8:8 mm |
|
03:G3/8 |
|
|
10:10 mm |
|
04:G1/2 |
|
|
12:12 mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
|
Fluid |
Aer/apă (condiționat)/aspirator |
|
Presiunea de operare |
0-1.0Mpa |
|
Presiunea de vid |
-100Kpa (10 Torr) |
|
Temperatura de functionare |
-10-60℃ |
|
Material |
NYLON (PA), poliuretan (PU) |
|
Racord pentru tuburi inch |
Racord pentru tuburi metrice |

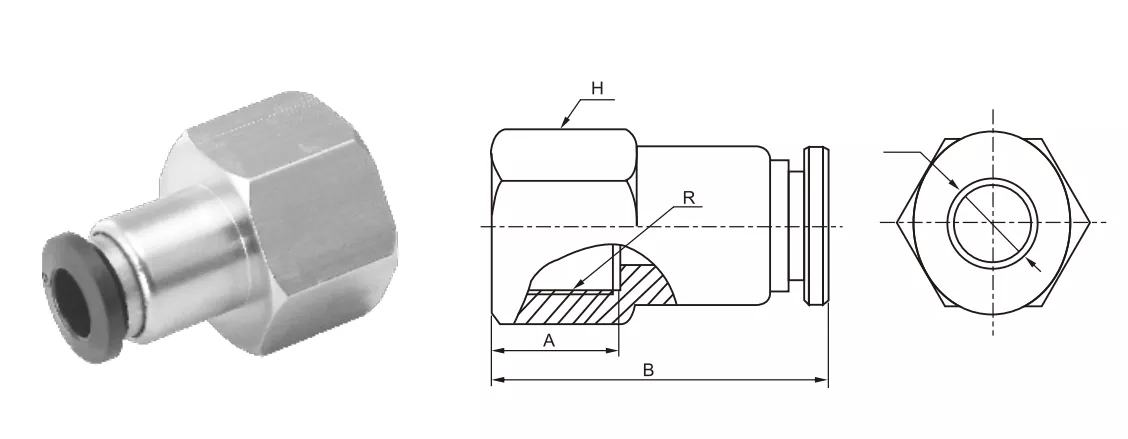

φD |
R |
A |
B |
H |
|
PCF5/32-M5 |
PCF4-M5 |
4 |
M5 |
6.5 |
24.4 |
10 |
|
PCF5/32-01 |
PCF4-01 |
4 |
R1/8 |
9 |
26.6 |
10 |
|
PCF5/32-02 |
PCF4-02 |
4 |
R1/4 |
11 |
28.8 |
15 |
|
PCF1/4-M5 |
PCF6-M5 |
6 |
M5 |
6.5 |
24 |
12 |
|
PCF1/4-01 |
PCF6-01 |
6 |
R1/8 |
9 |
28 |
12 |
|
PCF1/4-02 |
PCF6-02 |
6 |
R1/4 |
11 |
30 |
15 |
|
PCF1/4-03 |
PCF6-03 |
6 |
R3/8 |
12 |
30.5 |
19 |
|
PCF1/4-04 |
PCF6-04 |
6 |
R1/2 |
12.5 |
31.5 |
24 |
|
PCF5/16-01 |
PCF8-01 |
8 |
R1/8 |
9 |
28.5 |
14 |
|
PCF5/16-02 |
PCF8-02 |
8 |
R1/4 |
11 |
30.5 |
15 |
|
PCF5/16-03 |
PCF8-03 |
8 |
R3/8 |
12 |
31 |
19 |
|
PCF5/16-04 |
PCF8-04 |
8 |
R1/2 |
12.5 |
32.5 |
24 |
|
PCF3/8-01 |
PCF10-01 |
10 |
R1/8 |
9 |
32.4 |
17 |
|
PCF3/8-02 |
PCF10-02 |
10 |
R1/4 |
11 |
34 |
17 |
|
PCF3/8-03 |
PCF10-03 |
10 |
R3/8 |
12 |
34 |
19 |
|
PCF3/8-04 |
PCF10-04 |
10 |
R1/2 |
12.5 |
35 |
24 |
|
PCF1/2-01 |
PCF12-01 |
12 |
R1/8 |
9 |
35 |
19 |
|
PCF1/2-02 |
PCF12-02 |
12 |
R1/4 |
11 |
35 |
19 |
|
PCF1/2-03 |
PCF12-03 |
12 |
R3/8 |
12 |
35 |
19 |
|
PCF1/2-04 |
PCF12-04 |
12 |
R1/2 |
12.5 |
36.5 |
24 |
|
|
PCF16-03 |
16 |
R3/8 |
16.5 |
46.4 |
24 |
|
|
PCF16-04 |
16 |
R1/2 |
18 |
48.4 |
32 |
|
|
PC |
PCF |
|
Tip |
Conector push-in |
|
|
Suport tip fir |
BSPT / NPT / Metric |
|
|
Fir |
Bărbat |
Femeie |
|
Instalare |
Înșurubați găurile filetate sau capetele cilindrului și ale altor echipamente |
Înșurubați în cilindrul sau îmbinarea cu filet exterior |
|
Aplicație |
Cel mai comun model universal, de preferat, echipat cu echipament cu filet intern |
Folosit pentru conectarea cu fitinguri filetate externe sau în situații cu cerințe mari de spațiu |
|
Instalat pe cilindrul sau corpul supapei (cilindrul are filete interne), capătul filetat este conectat la echipament, iar furtunul este introdus pentru utilizare |
Conectați ieșirea de aer a supapei de control sau a electrovalvei (cu filet exterior) și fixați dispozitivul cu filet interior și introduceți un furtun la celălalt capăt |
|
|
Necesită rezistență mai mare de blocare sau cerințe mai mari de etanșare, adesea utilizate împreună cu etanșant pentru filet sau inel O |
Din cauza spațiului limitat, numai filete interne pot fi folosite pentru conectare. Poate reduce lungimea totală a articulației |
|
Pentru ce aplicații pneumatice sunt potrivite racordurile pentru tuburi drepte cu împingere PCF?
Trebuie să fie un accesoriu extern filetat cu cerințe mari de spațiu
La ce ar trebui să fiu atent când folosesc un conector PCF?
Presiunea de funcționare nu poate depăși 1,0 MPa
