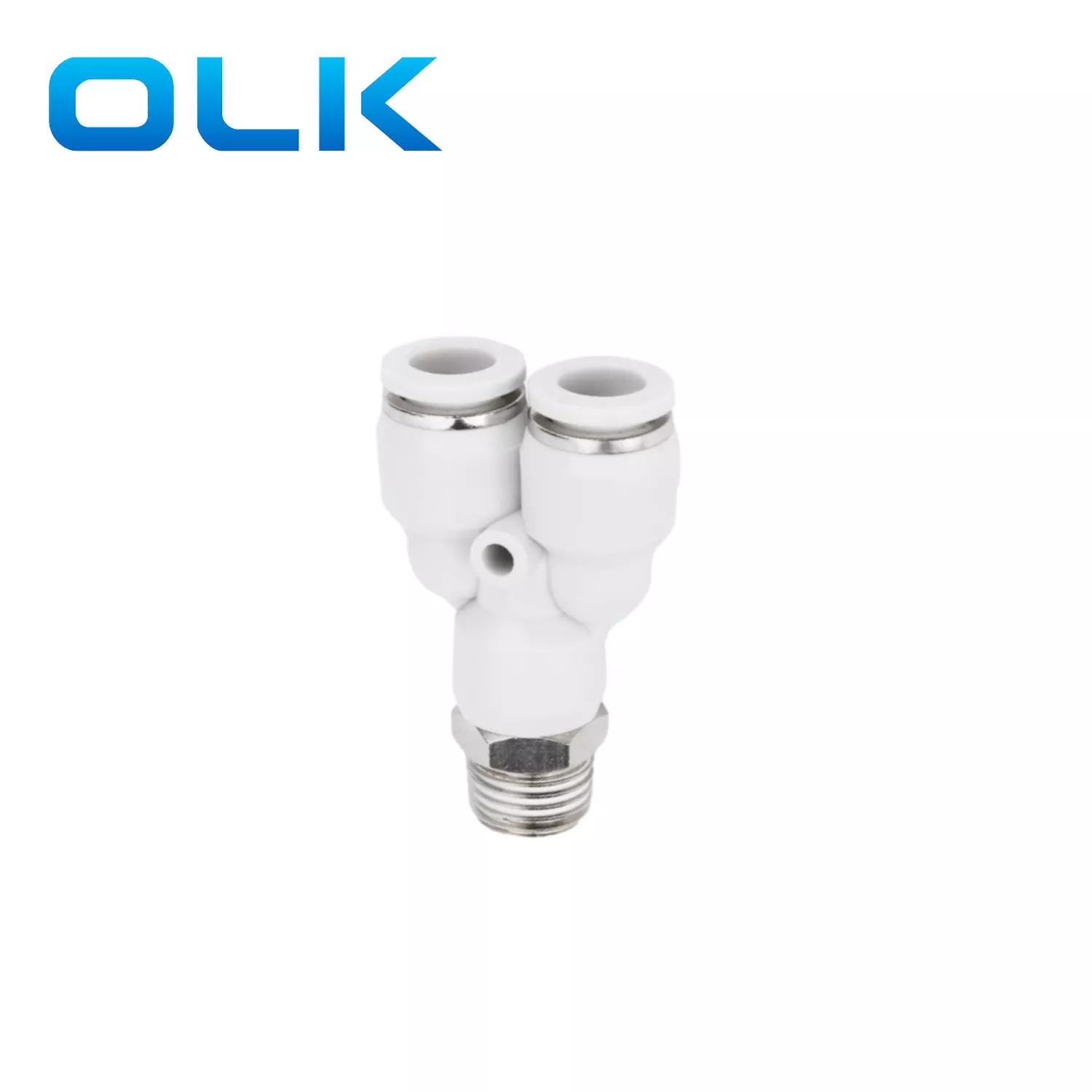

Montarea tubului de tip PX Y este un design push-to-connect. Instalare ușoară. Aspectul general este în formă de Y, cu o direcție de curgere mai ușoară, care este mai potrivită pentru fluxul de aer. Iar calea principală a aerului este conectată direct. Utilizat frecvent pentru separarea gazelor sau conductele auxiliare în sistemele pneumatice.
PX realizat din cupru și nu coroziune ușoară.
|
Cod de comandă |
|||
|
PX |
8 |
- |
01 |
|
Model |
Dimensiunea tubului (metrică) |
|
Tipul firului (fir de tub 55 ° drept) |
|
Montarea seriei PX |
4: 4mm |
|
01: G1/8 |
|
|
6: 6mm |
|
02: G1/4 |
|
|
8: 8mm |
|
03: G3/8 |
|
|
10: 10mm |
|
04: G1/2 |
|
|
12: 12mm |
|
|
|
|
14: 14mm |
|
|
|
|
16: 16mm |
|
|
PX Y Tip Push-In Fiting
|
Fluid |
Aer/apă (condiționat)/vid |
|
Presiune de funcționare |
0-1.0MPA |
|
Presiune în vid |
-100kpa (10 torr) |
|
Temperatura de funcționare |
-10-60 ℃ |
|
Material |
Nylon (PA), poliuretan (PU) |
|

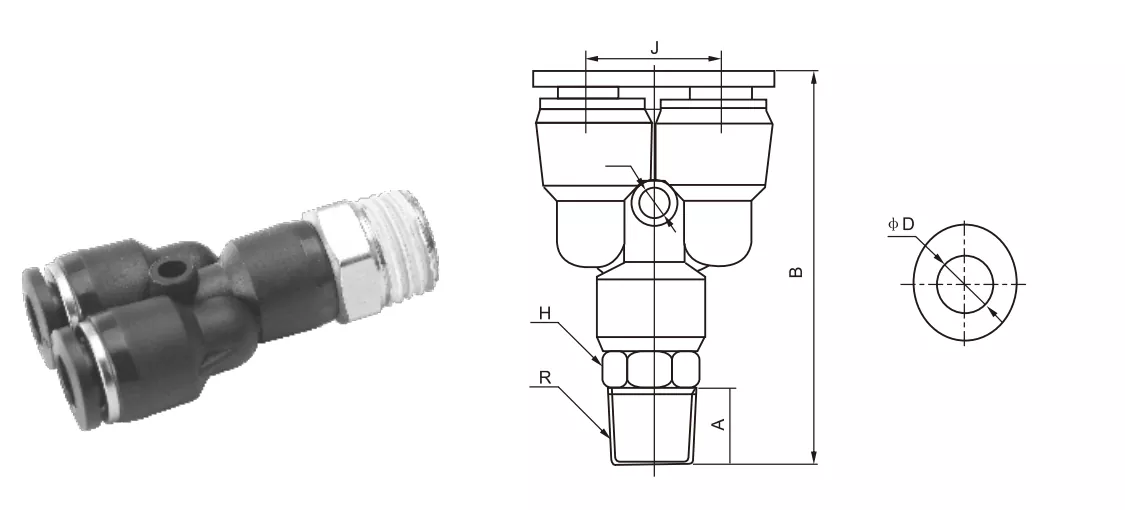

Montare tubului de inch |
Montare metrică a tubului |
φd |
R |
A |
B |
E |
J |
φd |
|
PX5/32-M5 |
PX4-M5 |
4 |
M5 |
4.5 |
42.5 |
10 |
10.8 |
2.5 |
|
PX5/32-01 |
PX4-01 |
4 |
R1/8 |
7 |
43 |
10 |
10.8 |
2.5 |
|
PX5/32-02 |
PX4-02 |
4 |
R1/4 |
9 |
44 |
14 |
10.8 |
3 |
|
PX1/4-M5 |
PX6-M5 |
6 |
M5 |
4.5 |
41.5 |
12 |
13.4 |
3.5 |
|
PX1/4-01 |
PX6-01 |
6 |
R1/8 |
6.5 |
46 |
12 |
13.4 |
3.5 |
|
PX1/4-02 |
PX6-02 |
6 |
R1/4 |
9 |
48.5 |
14 |
13.4 |
3.5 |
|
PX1/4-03 |
PX6-03 |
6 |
R3/8 |
10 |
49 |
17 |
13.4 |
3.5 |
|
PX1/4-04 |
PX6-04 |
6 |
R1/2 |
10 |
51 |
21 |
13.4 |
3.5 |
|
PX5/16-01 |
PX8-01 |
8 |
R1/8 |
8 |
51 |
14 |
15.8 |
4 |
|
PX5/16-02 |
PX8-02 |
8 |
R1/4 |
10 |
52.5 |
14 |
15.8 |
4 |
|
PX5/16-03 |
PX8-03 |
8 |
R3/8 |
10 |
53.5 |
17 |
15.8 |
4 |
|
PX5/16-04 |
PX8-04 |
8 |
R1/2 |
11 |
55 |
21 |
15.8 |
4 |
|
PX3/8-01 |
PX10-01 |
10 |
R1/8 |
8 |
56.5 |
17 |
19 |
4 |
|
PX3/8-02 |
PX10-02 |
10 |
R1/4 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-03 |
PX10-03 |
10 |
R3/8 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-04 |
PX10-04 |
10 |
R1/2 |
11 |
59 |
21 |
19 |
4 |
|
PX1/2-01 |
PX12-01 |
12 |
R1/8 |
8 |
62 |
19 |
21.5 |
4 |
|
PX1/2-02 |
PX12-02 |
12 |
R1/4 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-03 |
PX12-03 |
12 |
R3/8 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-04 |
PX12-04 |
12 |
R1/2 |
11 |
65 |
21 |
21.5 |
4 |
|
|
PX16-03 |
16 |
R3/8 |
11 |
|
|
|
|
|
|
PX16-04 |
16 |
R1/2 |
12 |
|
|
|
|
|

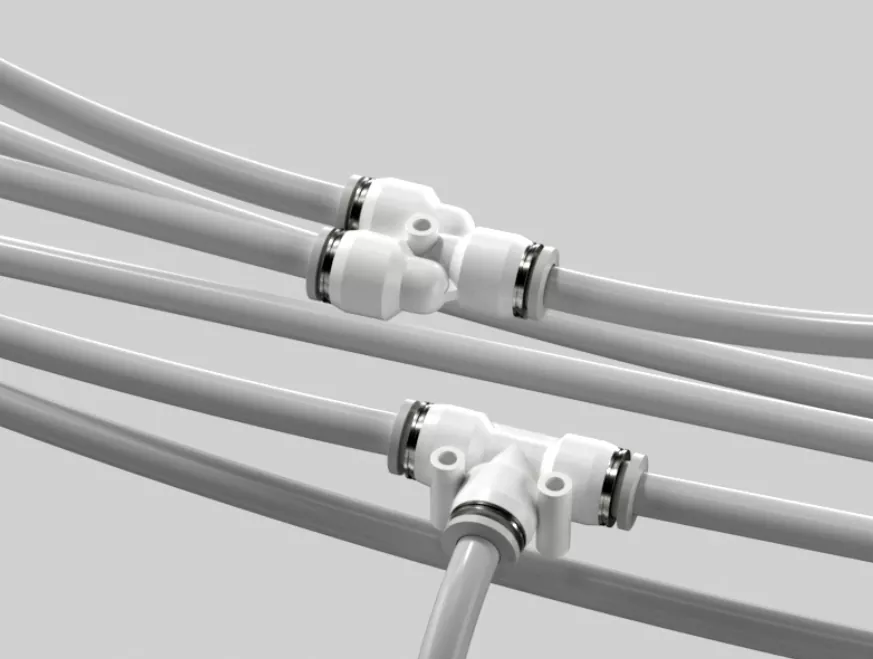

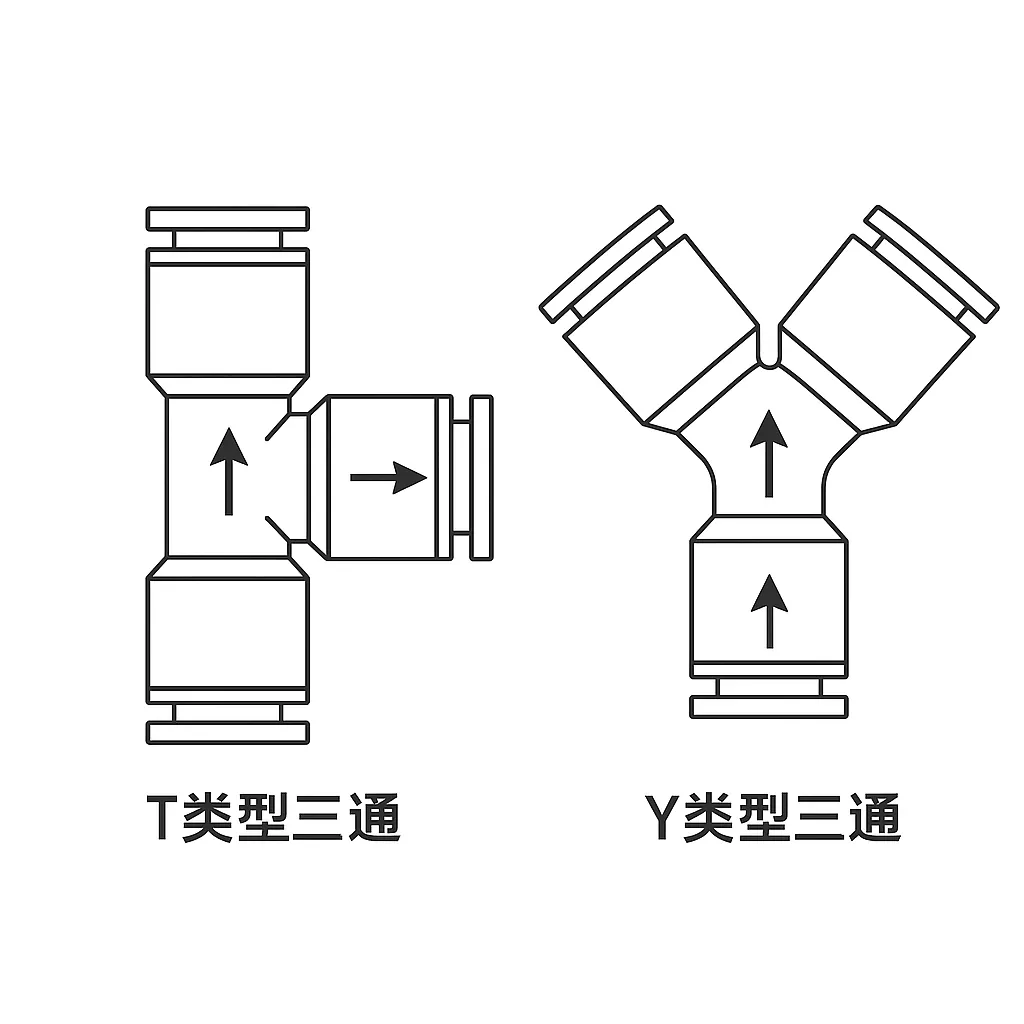

Asemănările și diferențele dintre montarea tubului push-in în formă de Y și în formă de Y: |
|
|
Tee montare (PB, PD) |
Cele 3 moduri pneumatice, precum structura „T” și se intersectează la un unghi de 90 ° |
|
Y MONDATE (PX) |
Cele 3 moduri care se potrivesc, cum ar fi structura „Y” și direcția fluxului mai potrivit, mai potrivit Forair Flux |
|
În comparație cu montarea T-ShapedPneumatică, Flutarea conectorului în formă de Y este mai netedă și are o rezistență mai mică |
|
Care sunt caracteristicile montajului de tip Y de tip Y în comparație cu montarea pneumatică de tip T?
Comparativ cu montarea pneumatică în formă de T, fluxul de montare a conectorului de aer în formă de Y este mai neted și are o rezistență mai mică
Care este presiunea de funcționare a montajului tubului PX Y?
Presiunea de funcționare px pneumatică este 0-1.0MPa.
