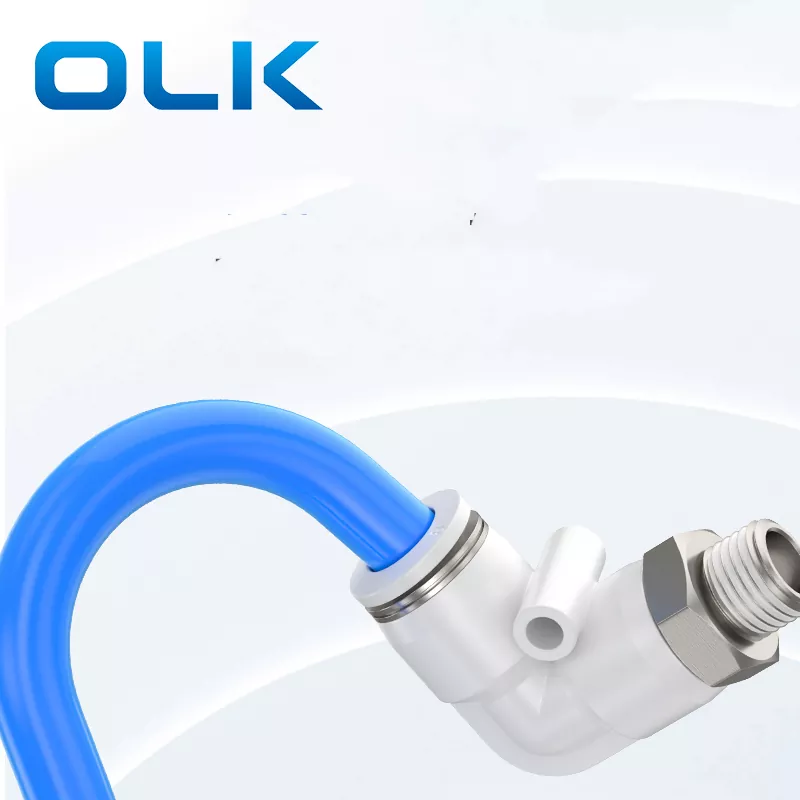

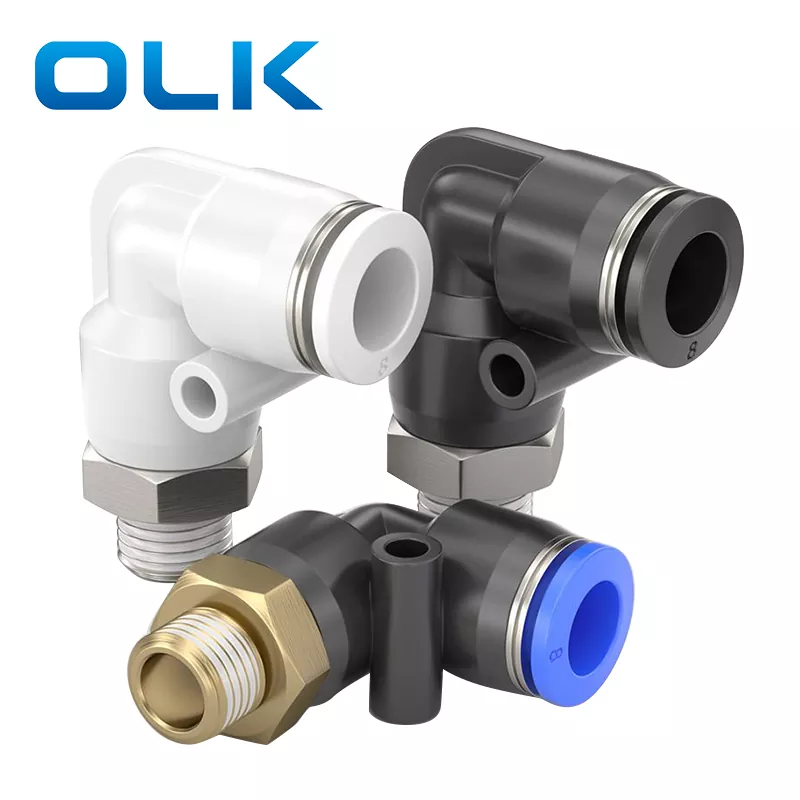

Împingerea cotului masculin PL în montarea tubului este un conector de cot de 90 de grade ideal pentru utilizare în spații limitate sau unde este necesară redirecționarea tuburilor.
Caracteristici ale produsului: structură compactă, potrivită pentru spații mici; design de direcție cu unghi drept, convenabil pentru cablarea traheală
|
Cod de comandă |
|||
|
PL |
8 |
- |
01 |
|
Model |
Dimensiunea tubului (metrică) |
|
Tipul firului (fir de tub 55 ° drept) |
|
|
4: 4mm |
|
01: G1/8 |
|
|
6: 6mm |
|
02: G1/4 |
|
|
8: 8mm |
|
03: G3/8 |
|
|
10: 10mm |
|
04: G1/2 |
|
|
12: 12mm |
|
|
|
|
14: 14mm |
|
|
|
|
16: 16mm |
|
|
|
Fluid |
Aer/apă (condiționat)/vid |
|
Presiune de funcționare |
0-1.0MPA |
|
Presiune în vid |
-100kpa (10 torr) |
|
Temperatura de funcționare |
-10-60 ℃ |
|
Material |
Nylon (PA), poliuretan (PU) |
|
Montare tubului de inch |
Montare metrică a tubului |

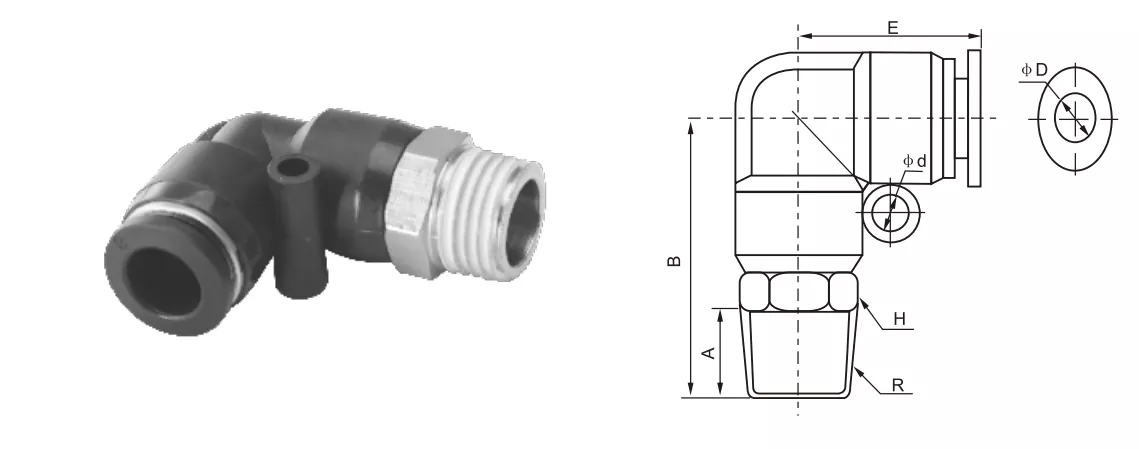

φd |
R |
A |
B |
H |
E |
φd |
|
PL5/32-M5 |
PL4-M5 |
4 |
M5 |
4.5 |
25 |
10 |
19.7 |
/ |
|
PL5/32-01 |
PL4-01 |
4 |
R1/8 |
7 |
26.5 |
10 |
19.7 |
/ |
|
PL5/32-02 |
PL4-02 |
4 |
R1/4 |
9 |
28 |
14 |
19.7 |
/ |
|
PL1/4-M5 |
PL6-M5 |
6 |
M5 |
4.5 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1/4-01 |
PL6-01 |
6 |
R1/8 |
7 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1/4-02 |
PL6-02 |
6 |
R1/4 |
9 |
29.5 |
14 |
20.8 |
3.5 |
|
PL1/4-03 |
PL6-03 |
6 |
R3/8 |
10 |
30.5 |
17 |
20.8 |
3.5 |
|
PL1/4-04 |
PL6-04 |
6 |
R1/2 |
11 |
32 |
21 |
20.8 |
3.5 |
|
PL5/16-01 |
PL8-01 |
8 |
R1/8 |
8 |
31.7 |
14 |
23.5 |
4.5 |
|
PL5/16-02 |
PL8-02 |
8 |
R1/4 |
10 |
33.8 |
14 |
23.5 |
4.5 |
|
PL5/16-03 |
PL8-03 |
8 |
R3/8 |
10 |
33.8 |
17 |
23.5 |
4.5 |
|
PL5/16-04 |
PL8-04 |
8 |
R1/2 |
11 |
35.5 |
21 |
23.5 |
4.5 |
|
PL3/8-01 |
PL10-01 |
10 |
R1/8 |
8 |
35.5 |
17 |
27.4 |
4.5 |
|
PL3/8-02 |
PL10-02 |
10 |
R1/4 |
10 |
37.5 |
17 |
27.4 |
4.5 |
|
PL3/8-03 |
PL10-03 |
10 |
R3/8 |
10 |
38 |
17 |
27.4 |
4.5 |
|
PL3/8-04 |
PL10-04 |
10 |
R1/2 |
11 |
38.6 |
21 |
27.4 |
4.5 |
|
PL1/2-01 |
PL12-01 |
12 |
R1/8 |
8 |
38 |
19 |
30.3 |
5 |
|
PL1/2-02 |
PL12-02 |
12 |
R1/4 |
10 |
39.5 |
19 |
30.3 |
5 |
|
PL1/2-03 |
PL12-03 |
12 |
R3/8 |
10 |
40.5 |
19 |
30.3 |
5 |
|
PL1/2-04 |
PL12-04 |
12 |
R1/2 |
11 |
42 |
21 |
30.3 |
5 |
|
|
PL14-03 |
14 |
R3/8 |
12 |
42.5 |
24 |
30.3 |
4 |
|
|
PL14-04 |
14 |
R1/2 |
15 |
45 |
24 |
30.3 |
4 |
|
|
PL16-03 |
16 |
R3/8 |
15 |
50 |
24 |
34 |
4 |
|
|
PL16-04 |
16 |
R1/2 |
15 |
50.5 |
27 |
34 |
4 |
|
Nume/tip |
Descrierea structurii interfeței |
|
PC cot |
Îmbinarea conductei este îndoită la un unghi de 90 °, iar celălalt capăt este filetat intern |
|
PL cot |
Un capăt este introdus, iar celălalt capăt are un fir extern de 90 ° |
|
Cot PV |
Ambele capete sunt tip de inserare a tubului, cu o îndoire de 90 ° |
Din ce material este realizat conectorul PL?
cupru
Care sunt numele pieselor de montare a tubului de conectare?

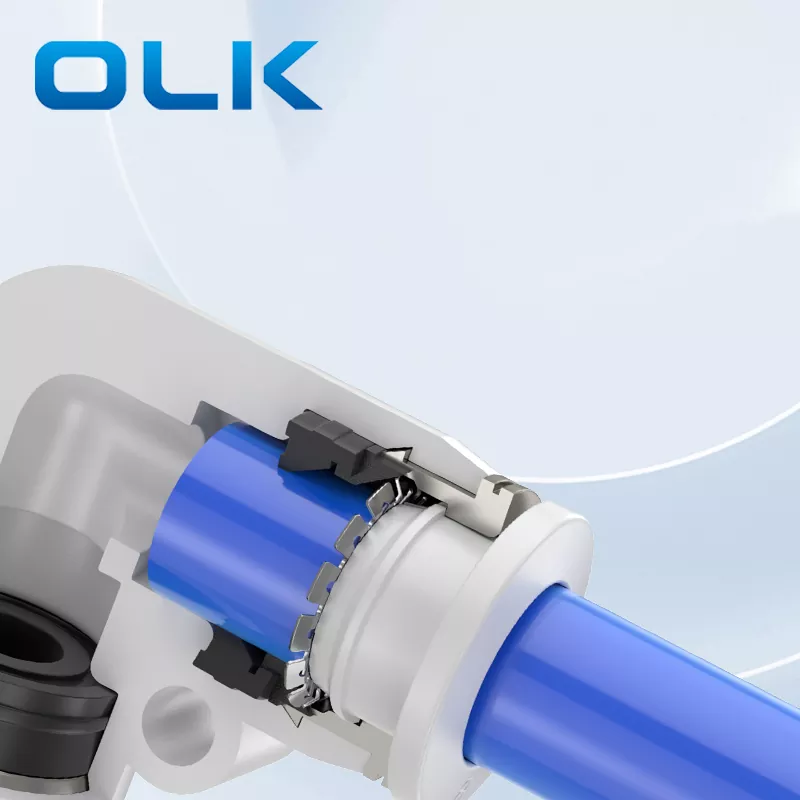

Structura internă de montare rapidă a tubului de conectare: eliberare, set de cărți din aliaj de zinc, arc de blocare, mânecă de blocare, inel de etanșare cu agramă, materiale plastice de înaltă rezistență
Ce tip de fir PL este?
Este un fir metric, M reprezintă.
Ce înseamnă „cot” în montarea pneumatică?
Montarea cotului ： O montare pneumatică care permite tubului să schimbe direcția, de obicei la un unghi de 90 de grade.
