PB Branch Tee Push In Tube Fitting

Model:PB8-02

OLK este unul dintre renumitii producători și furnizori de fitinguri pentru tuburi din China PB Branch Tee. Fabrica noastră este specializată în producția de fitinguri PB Branch Tee Push In Tube. Bine ați venit să cumpărați PB Branch Tee Push In Tube Fitting de la OLK. Fiecare solicitare din partea clienților primește răspuns în 24 de ore.

Brand:
OLK
Type:
Male BSPT Thread(R Thread) Tee Type
Color:
Black,White,Blue

Trimite o anchetă

Descriere produs

Racordul PB Branch Tee Push In Tube este un fiting cu îmbinare drept folosit pentru a conecta două tuburi într-un sistem pneumatic, asigurând un flux de aer fluid și o etanșare fiabilă.

Fitting PB Caracteristici cheie: Push-to-connect pentru instalare rapidă și ușoară; Conexiune dreaptă cu două capete

Cod de comandă
PB	8	--	01
Model	Dimensiunea tubului (metric)		Tip filet (filet tub drept 55°)
Fiting seria PB	4:4 mm		01:G1/8
	6:6 mm		02:G1/4
	8:8 mm		03:G3/8
	10:10 mm		04:G1/2
	12:12 mm
	14:14 mm
	16:16 mm

PB Branch Tee Push In Tube Fitting Parametri generali de bază

Fluid	Aer/apă (condiționat)/aspirator
Presiunea de operare	0-1.0Mpa
Presiunea de vid	-100Kpa (10 Torr)
Temperatura de functionare	-10-60℃
Material	NYLON (PA), poliuretan (PU)

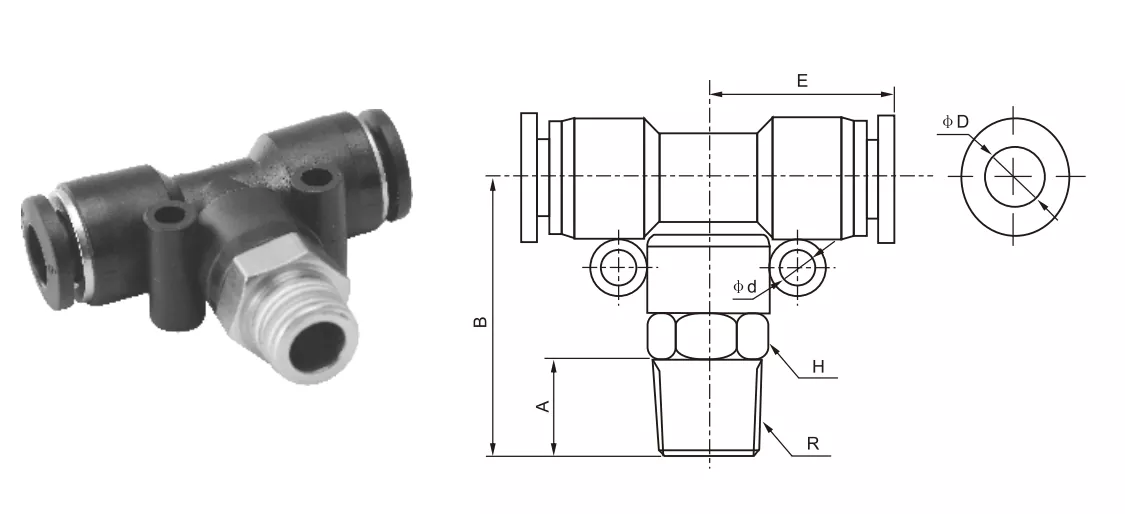

PB Branch Tee Push In Tube Fitting Contur parametrii de dimensiune

Racord pentru tuburi inch	Fitting pentru tuburi Metri	φD	R	A	B	E	H2	φd
PB5/32-M5	PB4-M5	4	M5	4.5	25.4	18.6	10	/
PB5/32-01	PB4-01	4	R1/8	7	25.4	18.6	10	/
PB5/32-02	PB4-02	4	R1/4	9	27.8	18.6	14	/
PB1/4-M5	PB6-M5	6	M5	4.5	26.8	20.8	12	3.5
PB1/4-01	PB6-01	6	R1/8	6.5	37.6	20.8	12	3.5
PB1/4-02	PB6-02	6	R1/4	9	30	20.8	14	3.5
PB1/4-03	PB6-03	6	R3/8	10	30.6	20.8	17	3.5
PB1/4-04	PB6-04	6	R1/2	10	32.5	20.8	21	3.5
PB5/16-01	PB8-01	8	R1/8	8	31.5	22.9	14	4.5
PB5/16-02	PB8-02	8	R1/4	10	33	22.9	14	4.5
PB5/16-03	PB8-03	8	R3/8	10	33.6	22.9	17	4.5
PB5/16-04	PB8-04	8	R1/2	11	35	22.9	21	4.5
PB3/8-01	PB10-01	10	R1/8	8	37	27.8	17	4
PB3/8-02	PB10-02	10	R1/4	10	38	27.8	17	4
PB3/8-03	PB10-03	10	R3/8	10	38	27.8	17	4.5
PB3/8-04	PB10-04	10	R1/2	11	39	27.8	21	4.5
PB1/2-01	PB12-01	12	R1/8	8	37.5	29.5	19	5
PB1/2-02	PB12-02	12	R1/4	10	40	29.5	19	5
PB1/2-03	PB12-03	12	R3/8	10	40	29.5	19	5
PB1/2-04	PB12-04	12	R1/2	11	41	29.5	21	5
	PB14-03	16	R3/8	11	46.3	34.5	24	4
	PB14-04	16	R1/2	12	47.3	34.5	27	4

În îmbinările pneumatice, se disting structurile comune în T (în formă de T).

Nume/tip	Descrierea structurii interfeței
Run Tee (PD)	Fluxul principal de aer este drept, iar ramurile sunt conduse pe verticală
Branch Tee (PB)	Două interfețe sunt conectate în unghi drept, una pe ramura „T”
Equal Tee	Trei porturi cu aceeași dimensiune
