Brand:
OLKType:
Reducer Union StraightColor:

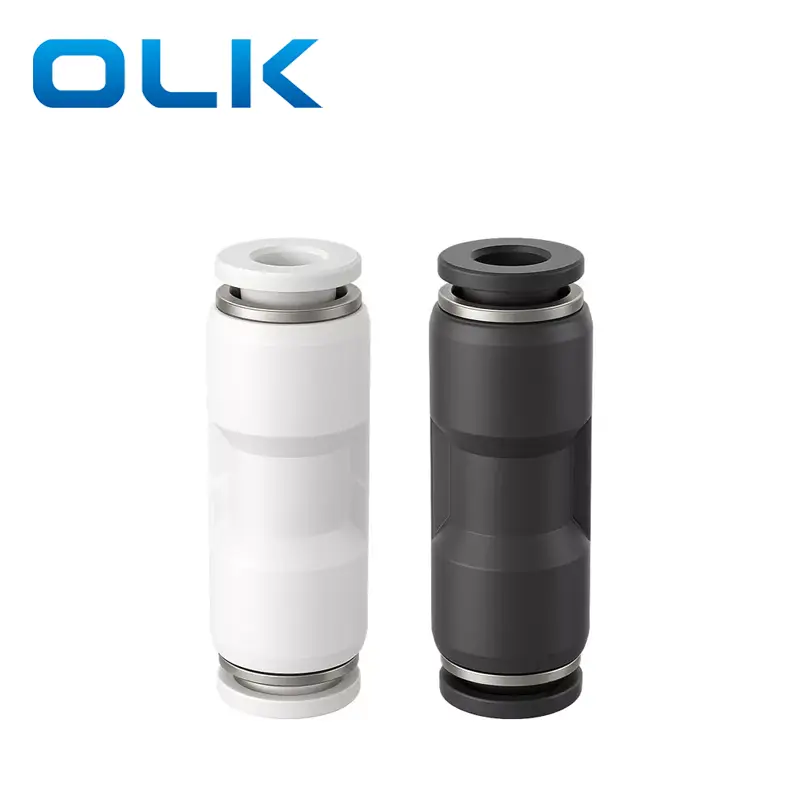

Black,White,BlueMarca OLK PG Reducer Union Straight Push In Tube Fitting este utilizat pentru a conecta tuburi de aer cu diametre diferite, cum ar fi 6 mm până la 4 mm. Este potrivit pentru spații înguste sau când este necesară o tranziție de dimensiune.
Conectorul este disponibil în trei culori: albastru, alb și negru.
|
Cod de comandă |
|||
|
PG |
8 |
-- |
01 |
|
Model |
Dimensiunea tubului (metric) |
|
Dimensiunea tubului (metric) |
|
Fiting seria PG |
4:4 mm |
|
4:4 mm |
|
|
6:6 mm |
|
6:6 mm |
|
|
8:8 mm |
|
8:8 mm |
|
|
10:10 mm |
|
10:10 mm |
|
|
12:12 mm |
|
12:12 mm |
|
|
14:14 mm |
|
14:14 mm |
|
|
16:16 mm |
|
16:16 mm |
|
Fluid |
Aer/apă (condiționat)/aspirator |
|
Presiunea de operare |
0-1.0Mpa |
|
Presiunea de vid |
-100Kpa (10 Torr) |
|
Temperatura de functionare |
-10-60℃ |
|
Material |
NYLON (PA), poliuretan (PU) |
|

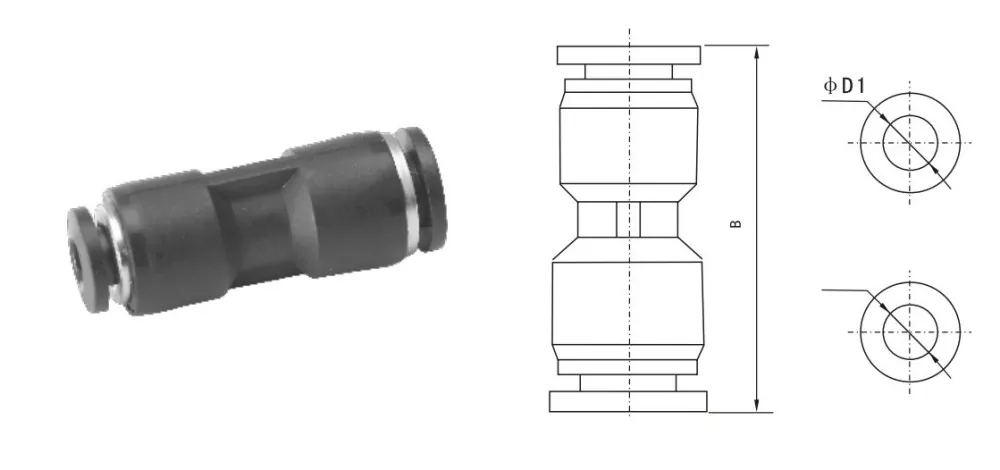

Racord pentru tuburi inch |
Fitting MetricTube |
φD1 |
φD2 |
B |
|
PG1/4-5-32 |
PG6-4 |
6 |
4 |
35 |
|
PG5/16-1/4 |
PG8-6 |
8 |
6 |
35.5 |
|
PG3/8-5/16 |
PG10-8 |
10 |
8 |
38 |
|
PG1/2-13/8 |
PG12-10 |
12 |
10 |
47 |
|
|
PG16-12 |
12 |
12 |
47.5 |
|
PG2/6-5/32 |
PG8-4 |
8 |
4 |
47.5 |
|
PG3/8-1/4 |
PG8-4 |
10 |
6 |
67 |
|
PG1/2-5/16 |
PG12-8 |
12 |
8 |
67 |
|
Referință de conversie a dimensiunii firului imperial comun |
||
|
Dimensiune imperială |
Aproximativ. Metric (mm) |
Formula de conversie |
|
1/8 |
3,2 mm |
1÷8×25,4=3,175 |
|
5/32 |
3,97 mm |
5÷32×25,4=3,97 |
|
1/4 |
6,35 mm |
1÷4×25,4=6,35 |
|
5/16 |
7,94 mm |
5÷16×25,4=7,94 |
|
3/8 |
9,53 mm |
3÷8×25,4=9,53 |
|
1/2 |
12,7 mm |
1÷2×25,4=12,7 |
Diferența dintre fitingurile PU și fitingurile PG?
PU conectează același furtun de aer pe ambele părți, PG conectează furtunul de aer cu diametre diferite pe ambele părți
