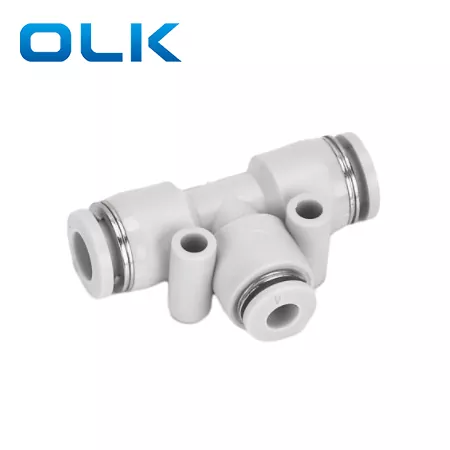

Seria PEG este o montare a tee -tee reductor, cu D1 mai mare decât D2, concepută pentru conectarea conductelor principale și ramuri cu diametre diferite. Montarea Reducer Tee Union ThePEG vine cu o mică gaură de montare pentru o instalare ușoară și sigură pe echipamente sau panouri, economisind spațiul de instalare.
D1 ＞ D2, potrivit pentru diferite conexiuni de dimensiuni ale conductei
O mică gaură de montare încorporată pentru fixare rapidă
Proiectare ușoară de împingere și extragere pentru instalare rapidă
Utilizat pe scară largă în sisteme pneumatice și echipamente de automatizare
|
CUIER |
8 |
- |
6 |
|
Model |
Dimensiunea tubului (metrică) |
|
Dimensiunea tubului (metrică) |
|
Montarea seriei PEG |
4: 4mm |
|
4: 4mm |
|
|
6: 6mm |
|
6: 6mm |
|
|
8: 8mm |
|
8: 8mm |
|
|
10: 10mm |
|
10: 10mm |
|
|
12: 12mm |
|
12: 12mm |
|
|
14: 14mm |
|
14: 14mm |
|
|
16: 16mm |
|
16: 16mm |
|
Fluid |
Aer/apă (condiționat)/vid |
|
Presiune de funcționare |
0-1.0MPA |
|
Presiune în vid |
-100kpa (10 torr) |
|
Temperatura de funcționare |
-10-60 ℃ |
|
Material |
Nylon (PA), poliuretan (PU) |

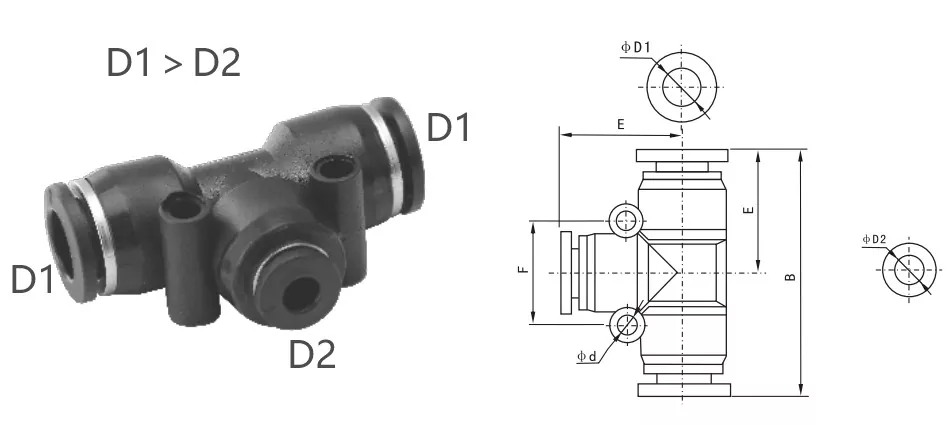

Parametri de dimensiune a conturului de montare a reducerului de peg tee
|
Tub de inch |
Tub metric |
ϕd1 |
ϕd2 |
B (mm) |
E (mm) |
F (mm) |
ϕd (mm) |
|
Pen1/4-5/32 |
Pen6-4 |
6 |
4 |
41.2 |
20 |
14.9 |
3.5 |
|
Pen5/16-1/4 |
Pen8-6 |
8 |
6 |
45 |
18 |
22.8 |
4.5 |
|
Pen3/8-5/16 |
Pen10-8 |
10 |
8 |
51 |
24 |
19.8 |
4.5 |
|
Pen1/2-3/8 |
Pen12-10 |
12 |
10 |
59 |
28 |
24.5 |
5 |
|
Pen16-12 |
Pen16-12 |
16 |
12 |
69 |
34 |
32.2 |
4 |
|
Pen5/16-5/32 |
Pen8-4 |
8 |
4 |
46 |
18 |
20 |
4.5 |
|
Pen3/8-1/4 |
Pen10-6 |
10 |
6 |
57 |
26.8 |
23.8 |
4 |
|
Pen1/2-5/16 |
Pen12-8 |
12 |
8 |
59 |
27.8 |
27.6 |
5 |
Ce este diferit în ceea ce privește montarea PE și montarea peg?
Montarea PE (unirea egală a tee -ului): Toate cele trei tuburi au același diametru exterior, potrivit pentru conectarea a trei tuburi pneumatice de aceeași dimensiune.
Montare peg (Reductor Tee Union): Cele două tuburi laterale sunt mai mari decât tubul central, proiectat pentru conectarea diferitelor dimensiuni ale tubului.
