Brand:
OLKType:
L Type Elbow BSPP Male Thread (G Thread)Color:

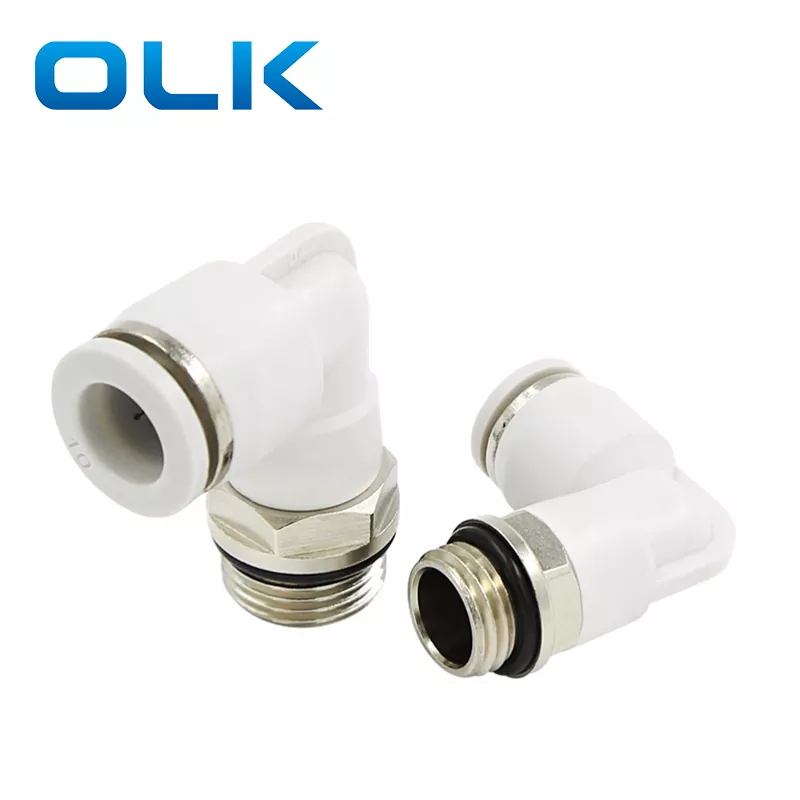

Black,White,BlueRacordul tată PL-G Elbow Push In Tube este un conector cu cot de 90 de grade și filet G, ideal pentru utilizare în spații restrânse sau unde este necesară redirecționarea tubulaturii. Echipat cu inele de etanșare pentru a preveni scurgerile de aer sau fluid.
Caracteristicile produsului: Structură compactă, potrivită pentru spații mici; Design de direcție în unghi drept, convenabil pentru cablarea traheală
|
Cod de comandă |
|||
|
PL |
8 |
-- |
G01 |
|
Model |
Dimensiunea tubului (metric) |
|
Tip filet (filet tub drept 55°) |
|
|
4:4 mm |
|
01:G1/8 |
|
|
6:6 mm |
|
02:G1/4 |
|
|
8:8 mm |
|
03:G3/8 |
|
|
10:10 mm |
|
04:G1/2 |
|
|
12:12 mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
|
Fluid |
Aer/apă (condiționat)/aspirator |
|
Presiunea de operare |
0-1.0Mpa |
|
Presiunea de vid |
-100Kpa (10 Torr) |
|
Temperatura de functionare |
-10-60℃ |
|
Material |
NYLON (PA), poliuretan (PU) |
|
|

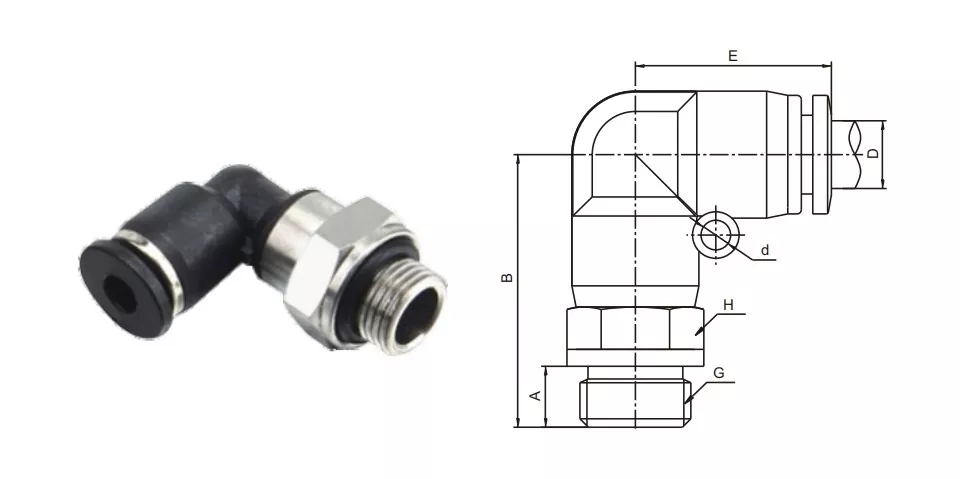

D |
G |
A |
B |
E |
H |
d |
|
PL4-G01 |
4 |
G1/8 |
6 |
24 |
19.7 |
14 |
- |
|
PL4-G02 |
G1/4 |
8 |
25 |
19.7 |
17 |
- |
|
|
PL6-G01 |
6 |
G1/8 |
6 |
24 |
20.8 |
14 |
3.5 |
|
PL6-G02 |
G1/4 |
8 |
25 |
20.8 |
17 |
3.5 |
|
|
PL6-G03 |
G3/8 |
10 |
25 |
20.8 |
20 |
3.5 |
|
|
PL6-G04 |
G1/2 |
12 |
25 |
20.8 |
24 |
3.5 |
|
|
PL8-G01 |
8 |
G1/8 |
6 |
25 |
23.5 |
14 |
4.5 |
|
PL8-G02 |
G1/4 |
8 |
25 |
23.5 |
17 |
4.5 |
|
|
PL8-G03 |
G3/8 |
10 |
26 |
23.5 |
20 |
4.5 |
|
|
PL8-G04 |
G1/2 |
12 |
29 |
23.5 |
24 |
4.5 |
|
|
PL10-G01 |
10 |
G1/8 |
6 |
29 |
27.4 |
14 |
4.5 |
|
PL10-G02 |
G1/4 |
8 |
29 |
27.4 |
17 |
4.5 |
|
|
PL10-G03 |
G3/8 |
10 |
30 |
27.4 |
20 |
4.5 |
|
|
PL10-G04 |
G1/2 |
12 |
31 |
27.4 |
24 |
4.5 |
|
|
PL12-G02 |
12 |
G1/4 |
8 |
31 |
30.3 |
17 |
5 |
|
PL12-G03 |
G3/8 |
10 |
33 |
30.3 |
20 |
5 |
|
|
PL12-G04 |
G1/2 |
12 |
33 |
30.3 |
24 |
5 |
|
|
PL16-G03 |
16 |
G3/8 |
10 |
43 |
34 |
24 |
4 |
|
PL16-G04 |
G1/2 |
12 |
45 |
34 |
24 |
4 |
|
Nume/tip |
Descrierea structurii interfeței |
|
Cot PC |
Îmbinarea țevii este îndoită la un unghi de 90 °, iar celălalt capăt este filetat intern |
|
PL Cot |
Un capăt este introdus, iar celălalt capăt are un filet exterior de 90° |
|
PV Cot |
Ambele capete sunt de tip inserție tub, cu o îndoire de 90° |
Din ce material este fabricat conectorul PL?
cupru
Care sunt denumirile pieselor de racord al tubului de legătură?
Structura internă de montare a tubului de conectare rapidă: eliberare, set de carduri din aliaj de zinc, arc de blocare, manșon de blocare, inel de etanșare a fermei, materiale plastice de înaltă rezistență
Ce tip de fir PL este?
Este un fir metric, M reprezintă.
Ce înseamnă „cot” în fiting pneumatic?
Fitting cot: un fiting pneumatic care permite tubului să-și schimbe direcția, de obicei la un unghi de 90 de grade.
