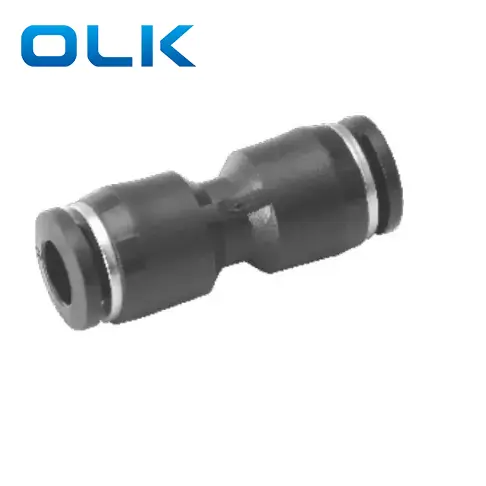

PUNIU PUNE ÎNCĂRCARE ÎN TUBUL TUBE sunt proiectarea conectorilor push-to-conecta pentru a fi utilizate cu tubul PU (poliuretan) în sisteme pneumatice.
Acestea oferă o instalare rapidă, etanșare puternică și o demontare ușoară, ceea ce le face ideale pentru unelte de aer, cilindri și echipamente de automatizare.
Disponibil în diferite tipuri, cum ar fi drept, cot, tee și pereți, cu dimensiuni diferite de fir pentru a se potrivi cu o gamă largă de aplicații.
|
Cod de comandă |
|||
|
PU |
8 |
- |
01 |
|
Model |
Dimensiunea tubului (metrică) |
|
Dimensiunea tubului (metrică) |
|
Montarea seriei PU |
4: 4mm |
|
4: 4mm |
|
|
6: 6mm |
|
6: 6mm |
|
|
8: 8mm |
|
8: 8mm |
|
|
10: 10mm |
|
10: 10mm |
|
|
12: 12mm |
|
12: 12mm |
|
|
14: 14mm |
|
14: 14mm |
|
|
16: 16mm |
|
16: 16mm |
|
Fluid |
Aer/apă (condiționat)/vid |
|
Presiune de funcționare |
0-1.0MPA |
|
Presiune în vid |
-100kpa (10 torr) |
|
Temperatura de funcționare |
-10-60 ℃ |
|
Material |
Nylon (PA), poliuretan (PU) |
|

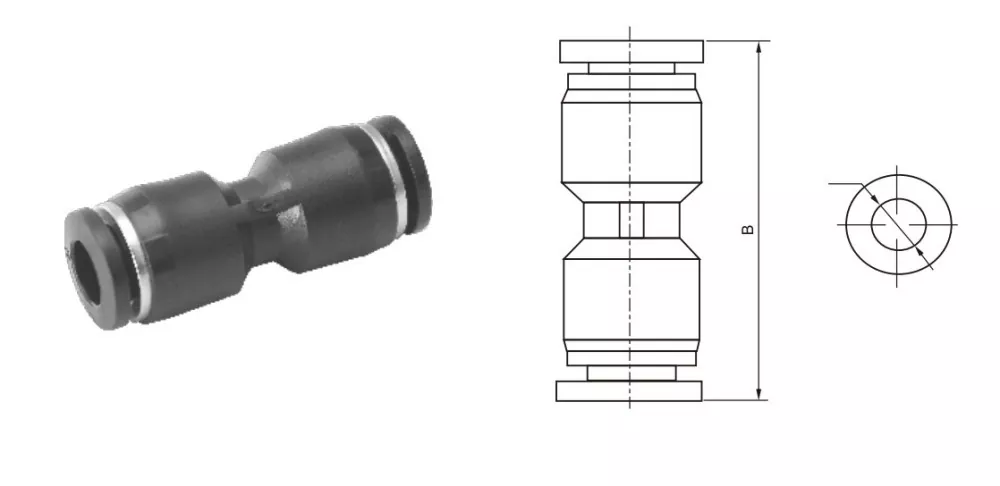

Montare tubului de inch |
Montare metrică a tubului |
FD1 |
B |
|
P5 / 32 |
PU-4 |
4 |
32.5 |
|
PU1/4 |
PU-6 |
6 |
35.5 |
|
P5 / 16 |
PU-8 |
8 |
38 |
|
PU3/8 |
PU-10 |
10 |
47 |
|
PU1/2 |
PU-12 |
12 |
47.5 |
|
|
PU-14 |
14 |
47.5 |
|
|
PU-16 |
16 |
67 |
|
Referință comună de conversie a dimensiunii firului imperial |
||
|
Dimensiune imperială |
Aproximativ. Metric (MM) |
Formula de conversie |
|
1/8 |
3,2 mm |
1 ÷ 8 × 25,4 = 3.175 |
|
5/32 |
3,97mm |
5 ÷ 32 × 25,4 = 3,97 |
|
1/4 |
6.35mm |
1 ÷ 4 × 25,4 = 6,35 |
|
5/16 |
7,94mm |
5 ÷ 16 × 25,4 = 7,94 |
|
3/8 |
9.53mm |
3 ÷ 8 × 25,4 = 9,53 |
|
1/2 |
12.7mm |
1 ÷ 2 × 25,4 = 12,7 |
Diferența dintre accesoriile PU și accesoriile PG?
PU conectează același furtun de aer pe ambele părți, PG conectează furtunul de aer cu diametre diferite pe ambele părți
