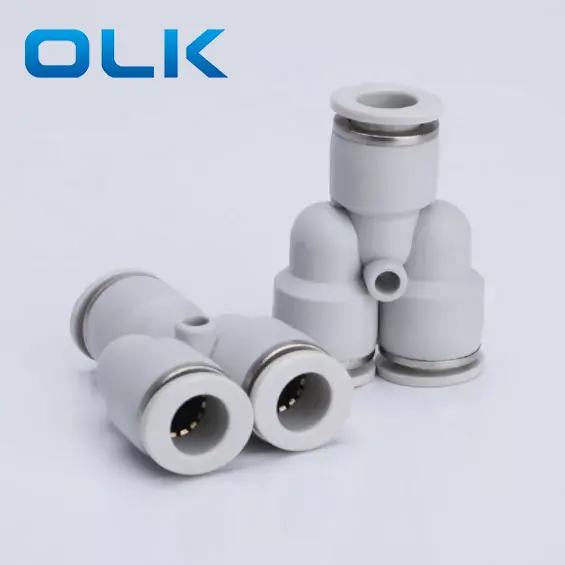

Py Union y Push in Tube montare

Py

8

Model

Dimensiunea tubului (metrică)

Montarea seriei PY

4: 4mm

6: 6mm

8: 8mm

10: 10mm

12: 12mm

14: 14mm

16: 16mm

Fluid

Aer/apă (condiționat)/vid

Presiune de funcționare

0-1.0MPA

Presiune în vid

-100kpa (10 torr)

Temperatura de funcționare

-10-60 ℃

Material

Nylon (PA), poliuretan (PU)

Montare tubului de inch

Metrictube montare

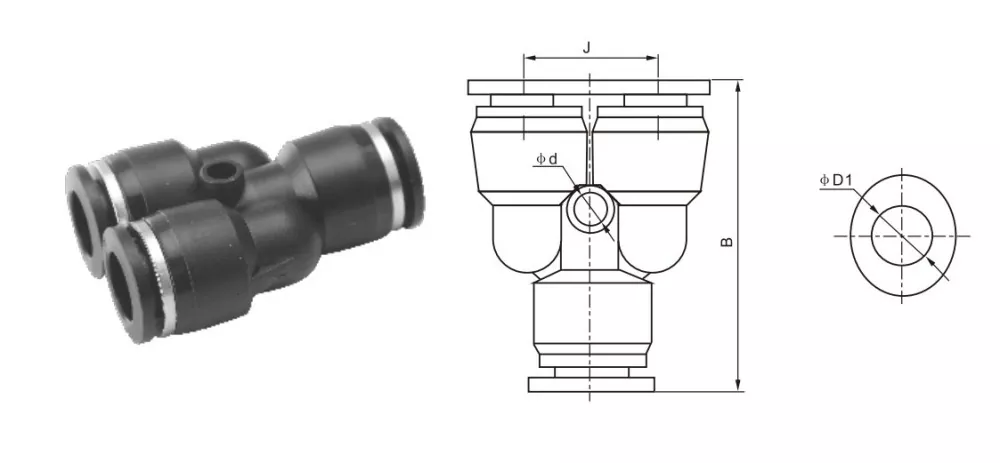

φd

B

J

φd

PY5/32

Py-4

4

38

11.6

2.5

PY1/4

Py-6

6

39

13.3

3.5

PY5/16

Py-8

8

42.5

15.5

4.5

PY3/8

Py-10

10

48

38.5

4.5

PY1/2

Py-12

12

54

21.5

4

Referință comună de conversie a dimensiunii firului imperial

Dimensiune imperială

Aproximativ. Metric (MM)

Formula de conversie

1/8

3,2 mm

1 ÷ 8 × 25,4 = 3.175

5/32

3,97mm

5 ÷ 32 × 25,4 = 3,97

1/4

6.35mm

1 ÷ 4 × 25,4 = 6,35

5/16

7,94mm

5 ÷ 16 × 25,4 = 7,94

3/8

9.53mm

3 ÷ 8 × 25,4 = 9,53

1/2

12.7mm

1 ÷ 2 × 25,4 = 12,7
